GRUPPE FÜR RÜCKFLUSS FAR 2188 1180EA

191 - KOLLEKTOR FÜR WÄRMECENTRALEN

Kollektor für Wärmecentralen.
• Lackierte Außenfläche
• Abstand der Abzweigungen: 125mm
• Seitenanschlüsse: 1"1/4-2" weiblich
• Abzweigungsanschlüsse: 1"-1"1/4 männlich
• Pmax = 8bar
• Tmax = 95°C
• Geliefert mit Isolierhülle aus PPE

Die Kollektoren für Wärmecentralen ermöglichen es, die Vorlauf- und Rückflusspipelines auf derselben Achse zu haben, wodurch die Installation der Rücklaufgruppe in der Wärmecentralen erleichtert wird, wodurch der Platzbedarf reduziert wird. Strukturell besteht er aus zwei Kammern, einer für das Vorlaufmedium und einer für das Rücklaufmedium, die rechteckig sind. Die Kollektoren sind aufgrund der gelieferten Isolierhüllen thermisch isoliert. Die zusammen mit den Kollektoren gelieferten Isolierhüllen bestehen aus PPE und gewährleisten die thermische Isolierung und eine hervorragende Dampfdurchdringungsbeständigkeit.

FÜR INFO SIEHE ANGEFÜGTE URL

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.12.02 - Rückfördergruppen 2171 2174 2176.pdf

2161 - KOMPLETT MIT ISOLIERUNGEN HYDRAULISCHER SEPARATOR MIT ANSCHLÜSSEN

Kompletter hydraulischer Separator mit weiblichem Anschluss, automatisches Entlüftungsventil mit Rückschlagventil und Ablassventil für Schlamm.
• Frontanschluss 1/2” für Thermometer- oder Manometerinstallation
• Lackierte Außenoberfläche
• Installation: vertikal
• Pmax=8bar Tmax=100°C.
• Geliefert mit Kondensationsisolierung aus PPE

Der Separator muss in Heiz- oder Kühlsystemen installiert werden, wo sich eine Hauptzirkulation und zwei oder mehr sekundäre Verteilungszirkulationen befinden. Die Funktion dieses Elements besteht darin, den Primärkreis, der aus dem Kessel oder dem Chiller kommt, vom sekundären Verteilungskreis des Fluids zu trennen. Der hydraulische Separator fungiert als Bypass zwischen der Vorlauf- und Rücklaufleitung des Systems und ermöglicht es, Störungen zwischen den Pumpen der verschiedenen Kreise zu vermeiden, die Zirkulation des Fluids zu verbessern und den Betrieb in jedem einzelnen angeschlossenen Kreis nah an den Projektbedingungen zu gewährleisten. Neben diesen Funktionen erlaubt der FAR-Separator die Beseitigung von Verunreinigungen und Luft im Kreis durch ein internes Netzwerk, das das Wasser im Vorlauf filtert. Diese zusätzliche Eigenschaft ermöglicht es dem Fluid, den sekundären Kreis und die entsprechenden Zirkulatoren ohne schädliche Substanzen und ohne Luftblasen zu erreichen, wodurch die Wahrscheinlichkeit verringert wird, dass es zu Störungen in den Verteilungskreisen kommt.

FÜR WEITERE INFORMATIONEN URL ANHANG

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.03.00 - Hydraulischer Separator.pdf

Kasten aus Zinkblech mit beschichtetem Deckel für hydraulische Verteilersammler.
• Einstellbare Tiefe von 110 mm bis 150 mm
• Tür mit Schraubenzieherschloss

2189 - RÜCKFÜHRUNGSGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG

Rückführungsgruppe für gemischte Kühlung und Heizung, komplett mit:
- reversible Mischventil mit Servoantrieb 0-10V
- energieeffiziente Umwälzpumpe
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Isoliermantel aus PPE
• Abstand der Anschlüsse: 125mm

FÜR INFO BITTE URL ANSEHEN

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

HP-Rückfördergruppe mit thermostatischem Mischventil 30/80° Pumpe DAB Evosta/Wilo 25/7 - 230 V 50/60Hz

HAUPTEIGENSCHAFTEN

vorformgesetzte Isolierung.

Für weitere Informationen siehe angehängtes PDF

2189 - RÜCKLAUFGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG

Rücklaufgruppe für gemischte Kühlung und Heizung, komplett mit:
- reversible Mischventil mit Servoantrieb 0-10V
- Hocheffizienz-Elektronikpumpe
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Isoliergehäuse aus PPE
• Abstand der Anschlüsse: 125mm

FÜR INFORMATIONEN SIEHE ANGEHENDE URL

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

FÜR WEITERE INFOS SIEHE BEIGEFÜGTE PDF

Hydraulikverteiler 2 1 Art. 7.030.02032 Verteiler für Heizungs- und Klimaanlagen. Gehäuse aus lackiertem Stahl. Anschlüsse auf Generatorseite G1"1/4 F, Abstand 80 mm, Anschlussabzweigungen zwei oben G 1" mit beweglicher Kappe, Abstand 125 mm, einer seitlich G 1" mit beweglicher Kappe, Abstand 80 mm. Anschluss für Entlüftungsventil G ½" F, Anschluss für Füll-/Entleerungsventil G ½" F, Anschlüsse M10 zur Befestigung des Verteilers an den Halterungen. Maximale Betriebsdruck 6 bar, Temperaturbereich 0-110 °C. Isolierung aus EPP, gefertigt in zwei Schalen. Zubehör: Füll-/Entleerungsventil, automatisches Entlüftungsventil, Halterungen aus lackiertem Stahl, Schrauben und Dübel.

Für INFO siehe angehängte PDF

191 - KOLLEKTOR FÜR HEIZANLAGE

Kollektor für Heizanlage.
• Außenfläche lackiert
• Abstand der Abzweigungen: 125mm
• Seitenanschlüsse: 1”1/4-2" weiblich
• Abzweigungsanschlüsse: 1”-1"1/4 männlich
• Pmax = 8bar
• Tmax = 95°C
• Geliefert mit PPE-Isolierhülle

Die Kollektoren für Heizsysteme ermöglichen es, die Vor- und Rücklaufrohre auf derselben Achse zu haben, was die Installation der Umwälzpumpe in der Heizungsanlage erleichtert und somit den Platzbedarf reduziert. Strukturell verfügt er über zwei Kammern, eine für das Vorlaufmedium und eine für das Rücklaufmedium, mit rechteckigem Querschnitt. Die Kollektoren sind dank der Isolierhülsen temperaturisoliert. Die zusammen mit den Kollektoren gelieferten Isolierhülsen bestehen aus PPE und gewährleisten die thermische Isolation sowie eine ausgezeichnete Dampfdurchdringungsbeständigkeit.

FÜR DETAILS SIEHE ANHÄNGENDE URL

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.12.02 - Gruppen von Hebepumpen 2171 2174 2176.pdf

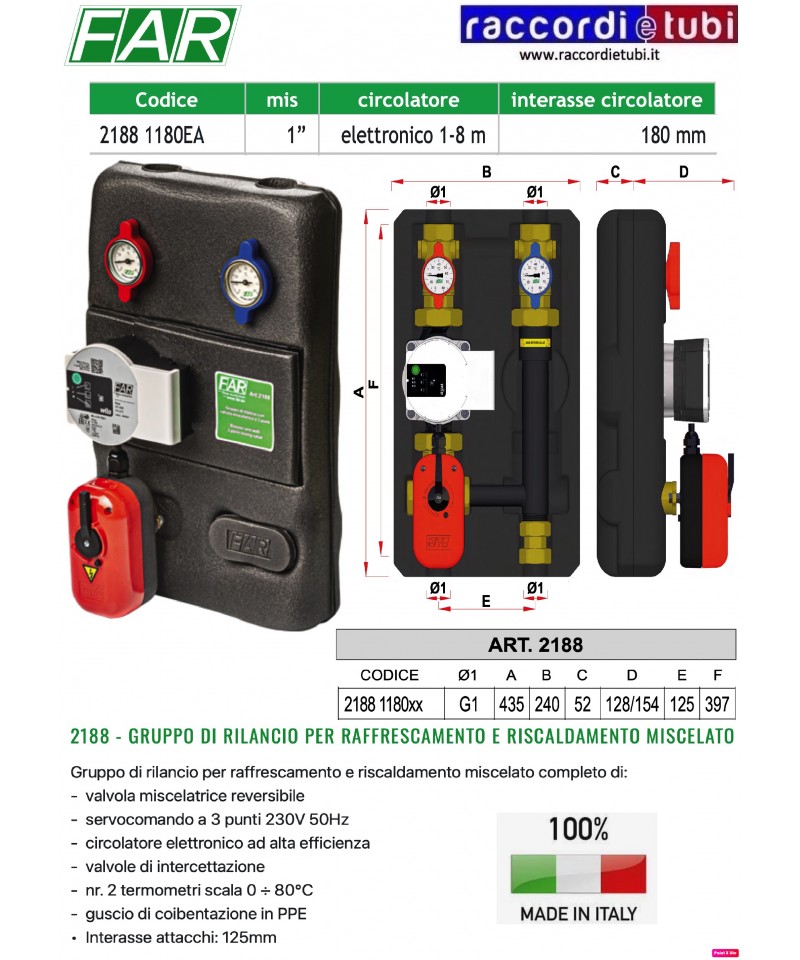

2188 - GRUPPO DI RILANCIO FÜR KÜHLUNG UND HEIZUNG GEMISCHT

Gruppo di rilancio per raffrescamento e riscaldamento miscelato completo di:
- umkehrbare Mischventil
- 3-Punkt-Stellantrieb 230V 50Hz
- hocheffiziente elektronische Umwälzpumpe
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Isoliergehäuse aus PPE
• Anschlussabstand: 125mm

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf INFO SEHE PDF ANHANG

2161 - HYDRAULISCHER SEPARATOR ISOLIERT MIT ANSCHLÜSSEN

Kompletter hydraulischer Separator mit weiblichen Anschlüssen, automatisches Entlüftungsventil mit Rückschlagventil und Ablasshahn für Schlamm.
• Frontanschluss 1/2” zur Installation von Thermometer oder Manometer
• Außenfläche lackiert
• Installation: vertikal
• Pmax=8bar Tmax=100°C.
• Geliefert mit einem Kondensationsschutzmantel aus PPE

Der Separator muss in Heiz- oder Kühlsystemen installiert werden, in denen eine Hauptzirkulationspumpe und zwei oder mehr sekundäre Verteilungspumpen vorhanden sind. Die Funktion dieses Bauteils besteht darin, den primären Kreislauf, der von dem Kessel oder dem Kälteaggregat kommt, vom sekundären Verteilungskreislauf des Fluids zu trennen. Der hydraulische Separator fungiert als Umgehung zwischen der Zuführung und dem Rücklauf des Systems und verhindert, dass es zu Störungen zwischen den Pumpen der verschiedenen Kreise kommt, wodurch die Zirkulation des Fluids verbessert wird und jeder einzelne angeschlossene Kreis nahezu unter den Bedingungen des Projekts funktioniert. Neben diesen Funktionen ermöglicht der FAR-Separator die Beseitigung von Verunreinigungen und der im System vorhandenen Luft durch ein internes Netzwerk, das das Wasser im Vorlauf filtert. Diese zusätzliche Eigenschaft ermöglicht es dem Fluid, den sekundären Kreis und die entsprechenden Pumpen ohne schädliche Substanzen und ohne Luftblasen zu erreichen, wodurch die Wahrscheinlichkeit von Störungen in den Verteilungskreisen verringert wird.

FÜR INFORMATIONEN FEDI URL ANGENEHM

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.03.00 - HYDRAULISCHER SEPARATOR.pdf

2189 - GRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG

Gruppe für gemischte Kühlung und Heizung, vollständig ausgestattet mit:
- umkehrbare Mischventil mit Servomotor 0-10V
- hocheffizienter elektronischer Umwälzpumpe
- Absperrventile
- Nr. 2 Thermometer im Bereich 0 ÷ 80°C
- isolierendes Gehäuse aus PPE
• Abstand der Anschlüsse: 125mm

FÜR INFORMATIONEN SIEHE ANGEFÜGTER LINK

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

2161 - HYDRAULIKSEPARATOR ISOLIERT, VOLLSTÄNDIG MIT ANSCHLÜSSEN

Vollständiger Hydraulikseparator mit weiblichen Anschlüssen, automatisches Entlüftungsventil mit Rückschlagventil und Ablasshahn für Schlamm.
• Frontanschluss 1/2” für Thermometer- oder Manometerinstallation
• Außenfläche lackiert
• Installation: vertikal
• Pmax=8bar Tmax=100°C.
• Geliefert mit Anti-Kondensationsisolierung aus PPE

Der Separator muss in Heiz- oder Kühlsystemen installiert werden, in denen sich eine Hauptzirkulationspumpe und zwei oder mehr sekundäre Verteilungspumpen befinden. Die Funktion dieses Bauteils besteht darin, den Primärkreis von der Therme oder dem Kühler vom sekundären Verteilungskreis des Fluides zu trennen. Der Hydraulikseparator fungiert als Bypass zwischen dem Vorlauf und dem Rücklauf der Anlage und verhindert, dass es zu Interferenzen zwischen den Pumpen der verschiedenen Kreise kommt, verbessert die Zirkulation des Fluides und gewährleistet, dass jeder einzelne angeschlossene Kreis nahe den Projektbedingungen arbeitet. Neben diesen Funktionen ermöglicht der FAR-Separator die Beseitigung von Verunreinigungen und Luft im Kreis durch ein internes Netz, das das Wasser im Vorlauf filtert. Diese zusätzliche Eigenschaft ermöglicht es dem Fluid, den sekundären Kreis und die entsprechenden Zirkulationspumpen frei von schädlichen Substanzen und Luftblasen zu erreichen und verringert somit die Wahrscheinlichkeit von Ausfällen innerhalb der Verteilungskreise.

FÜR INFORMATIONEN FEDI URL ANLAGE

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.03.00 - Hydraulikseparator.pdf

2188 - FÖRDERGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG

Fördergruppe für gemischte Kühlung und Heizung, komplett mit:
- umkehrbare Mischventil
- 3-Punkt-Stellantrieb 230V 50Hz
- hoch effiziente elektronische Umwälzpumpe
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Dämmhülle aus PPE
• Anschlussabstand: 125mm

FÜR WEITERE INFORMATIONEN SEE URL IM ANHANG

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

HP-Rücklaufgruppe mit motorisiertem Mischventil und 24 Vac/dc Motor - modulierend 0-10Vcc (ref.0% Signal im Gegenuhrzeigersinn)
DAB EVOSTA (oder WILO PARA) 25/7

HAUPTMERKMALE

mit rechter Auslassrichtung; der Auslass kann durch einfache Maßnahmen umgekehrt werden.

Für INFOS siehe angehängte PDF
