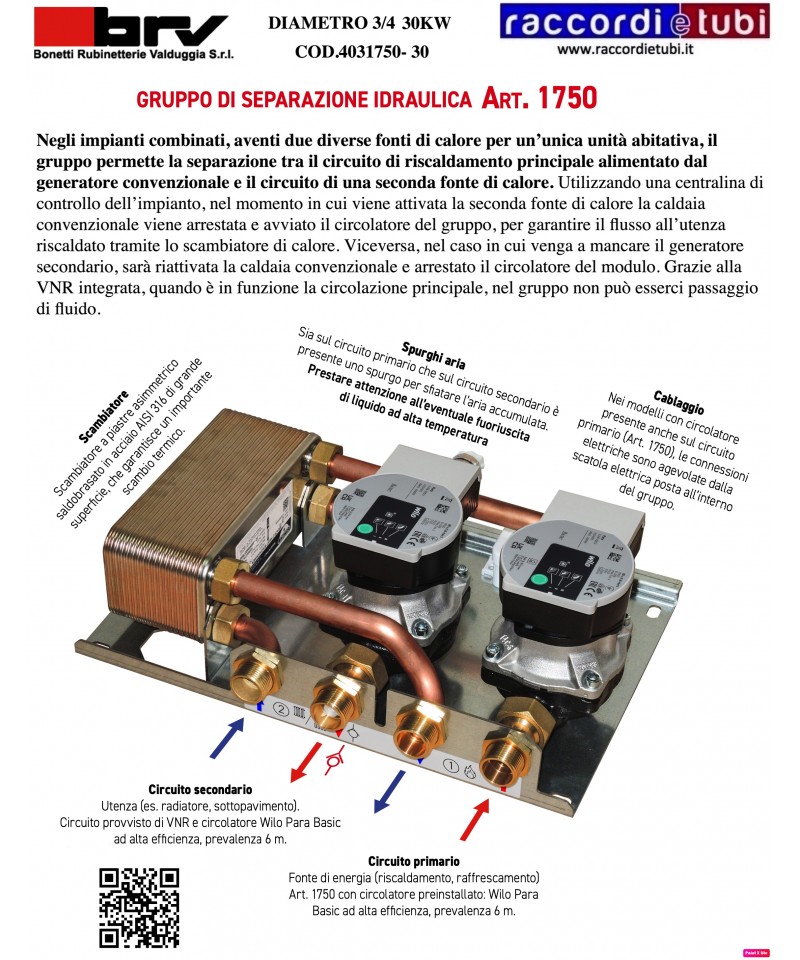

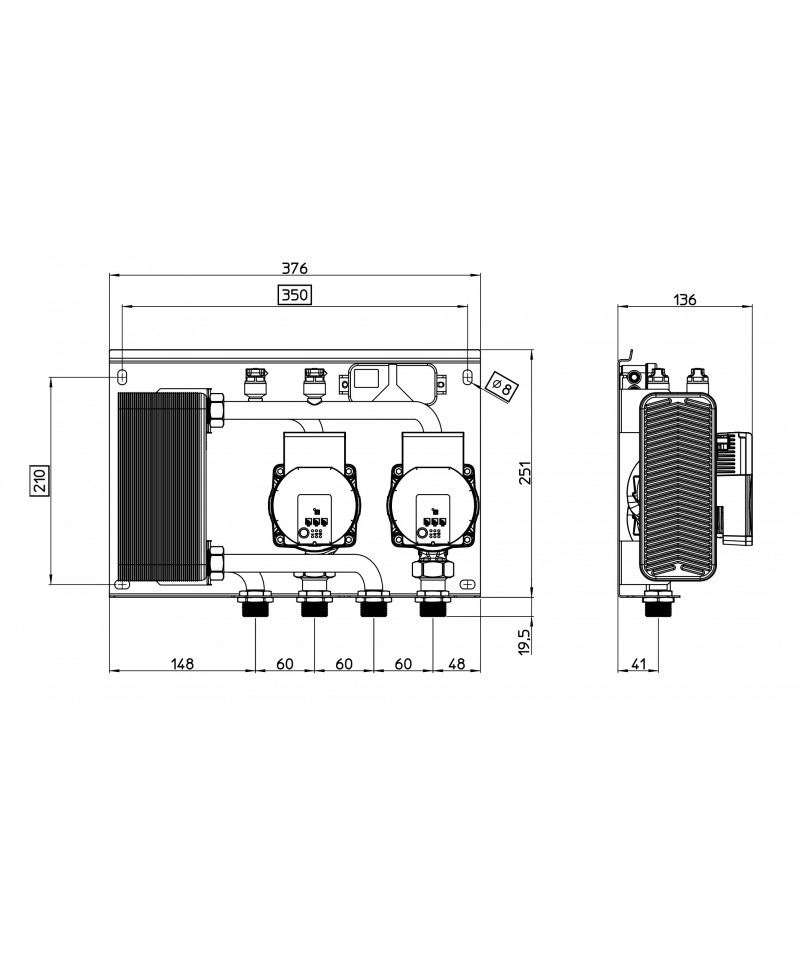

TRENNENDE SCHALTGRUPPE BRV 30KW MIT ZWEI UMPUMPERN 4031750-30

Hydraulikverteiler 3 1 Art. 7.030.02036 Verteiler für Heizungs- und Klimaanlagen. Gehäuse aus lackiertem Stahl. Anschlüsse auf der Generatorseite G1”1/4 F, Bohrungsabstand 80 mm, Abzweigungsanschlüsse drei oben G 1” mit beweglichem Deckel, Bohrungsabstand 125 mm, einer seitlich G 1” mit beweglichem Deckel, Bohrungsabstand 80 mm. Anschluss für Entlüftungsventil G ½” F, Anschluss für Beladungs-/Entladeventil G ½” F, M10-Anschlüsse zur Befestigung des Verteilers an den Halterungen. Maximaler Betriebsdruck 6 bar, Temperaturbereich 0-110 °C. Isolierung aus EPP, gefertigt in zwei Schalen. Zubehör: Beladungs-/Entladeventil, automatische Entlüftungsventil, Halterungen aus lackiertem Stahl, Schrauben und Dübel.

Für INFO siehe angehängte PDF

2188 - GRUPPE FÜR RÜCKFLUSS ZUM KÜHLEN UND HEIZEN GEMISCHT

Gruppe für Rückfluss zum Kühlen und Heizen gemischt, komplett mit:
- umkehrbare Mischventile
- 3-Punkt-Servoantrieb 230V 50Hz
- hochentwickelter elektronischer Zirkulator
- Absperrventile
- 2 Thermometer von 0 bis 80 °C
- Dämmmantel aus PPE
• Anschlussmaß: 125mm

FÜR INFORMATIONEN SIEHE ANGEFÜGTEN URL

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

2187 - DIREKTE RÜCKFÜHRUNGSGRUPPE FÜR KÜHLUNG UND HEIZUNG

Direkte Rückführungsgruppe für vollständige Kühlung und Heizung mit:
- hoch effiziente elektronische Pumpe
- Absperrventile
- 2 Thermometer Skala 0 ÷ 80°C
- Isolationsschale aus PPE
• Anschlussabstand: 125mm

FÜR INFO BITTE BEILIEGENDEN LINK ANSEHEN

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

Hochdruck-Rückfördergruppe direkt - Pumpe Dab Evosta (oder Wilo Para) 25/7 SC

HAUPTEIGENSCHAFTEN

2188 - RÜCKLAUFGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG

Rücklaufgruppe für gemischte Kühlung und Heizung, vollständig mit:
- umkehrbare Mischventil
- 3-Punkt-Servoantrieb 230V 50Hz
- hocheffizienter Elektronikzirkulator
- Absperrventile
- nr. 2 Thermometer Skala 0 ÷ 80°C
- Isoliergehäuse aus PPE
• Anschlussabstand: 125mm

FÜR INFO SEHEN SIE DEN BEIGEFÜGTEN LINK

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

2189 - RÜCKLAUFGRUPPE FÜR GEMISCHTE KÜHLUNG UND HEIZUNG

Rücklaufgruppe für gemischte Kühlung und Heizung, komplett mit:
- reversible Mischventil mit Servoantrieb 0-10V
- Hocheffizienz-Elektronikpumpe
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Isoliergehäuse aus PPE
• Abstand der Anschlüsse: 125mm

FÜR INFORMATIONEN SIEHE ANGEHENDE URL

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

2161 - HYDRAULIKSEPARATOR ISOLIERT, VOLLSTÄNDIG MIT ANSCHLÜSSEN

Vollständiger Hydraulikseparator mit weiblichen Anschlüssen, automatisches Entlüftungsventil mit Rückschlagventil und Ablasshahn für Schlamm.
• Frontanschluss 1/2” für Thermometer- oder Manometerinstallation
• Außenfläche lackiert
• Installation: vertikal
• Pmax=8bar Tmax=100°C.
• Geliefert mit Anti-Kondensationsisolierung aus PPE

Der Separator muss in Heiz- oder Kühlsystemen installiert werden, in denen sich eine Hauptzirkulationspumpe und zwei oder mehr sekundäre Verteilungspumpen befinden. Die Funktion dieses Bauteils besteht darin, den Primärkreis von der Therme oder dem Kühler vom sekundären Verteilungskreis des Fluides zu trennen. Der Hydraulikseparator fungiert als Bypass zwischen dem Vorlauf und dem Rücklauf der Anlage und verhindert, dass es zu Interferenzen zwischen den Pumpen der verschiedenen Kreise kommt, verbessert die Zirkulation des Fluides und gewährleistet, dass jeder einzelne angeschlossene Kreis nahe den Projektbedingungen arbeitet. Neben diesen Funktionen ermöglicht der FAR-Separator die Beseitigung von Verunreinigungen und Luft im Kreis durch ein internes Netz, das das Wasser im Vorlauf filtert. Diese zusätzliche Eigenschaft ermöglicht es dem Fluid, den sekundären Kreis und die entsprechenden Zirkulationspumpen frei von schädlichen Substanzen und Luftblasen zu erreichen und verringert somit die Wahrscheinlichkeit von Ausfällen innerhalb der Verteilungskreise.

FÜR INFORMATIONEN FEDI URL ANLAGE

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.03.00 - Hydraulikseparator.pdf

HP-Rückfördergruppe mit motorisiertem Mischventil mit 3-Punkt on/off Motor 230 Vac und DAB EVOSTA (oder WILO PARA) 25/7 230 V 50/60Hz

HAUPTMERKMALE

rechtsseitiger Vorlauf geliefert; der Vorlauf kann einfach umgekehrt werden

Für weitere Informationen siehe angehängte PDF

Kasten aus Zinkblech mit beschichtetem Deckel für hydraulische Verteilersammler.
• Einstellbare Tiefe von 110 mm bis 150 mm
• Tür mit Schraubenzieherschloss

191 - KOLLEKTOR FÜR HEIZANLAGE

Kollektor für Heizanlage.
• Außenfläche lackiert
• Abstand der Abzweigungen: 125mm
• Seitenanschlüsse: 1”1/4-2" weiblich
• Abzweigungsanschlüsse: 1”-1"1/4 männlich
• Pmax = 8bar
• Tmax = 95°C
• Geliefert mit PPE-Isolierhülle

Die Kollektoren für Heizsysteme ermöglichen es, die Vor- und Rücklaufrohre auf derselben Achse zu haben, was die Installation der Umwälzpumpe in der Heizungsanlage erleichtert und somit den Platzbedarf reduziert. Strukturell verfügt er über zwei Kammern, eine für das Vorlaufmedium und eine für das Rücklaufmedium, mit rechteckigem Querschnitt. Die Kollektoren sind dank der Isolierhülsen temperaturisoliert. Die zusammen mit den Kollektoren gelieferten Isolierhülsen bestehen aus PPE und gewährleisten die thermische Isolation sowie eine ausgezeichnete Dampfdurchdringungsbeständigkeit.

FÜR DETAILS SIEHE ANHÄNGENDE URL

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.12.02 - Gruppen von Hebepumpen 2171 2174 2176.pdf

191 - KOLLEKTOR FÜR WÄRMEZENTRALE

Kollektor für Wärmezentralen.
• Äußere Oberfläche lackiert
• Abstand der Abzweigungen: 125mm
• Seitenanschlüsse: 1"1/4-2" weiblich
• Abzweigungsanschlüsse: 1"-1"1/4 männlich
• Pmax = 8bar
• Tmax = 95°C
• Geliefert mit Isoliermantel aus PPE

Die Kollektoren für Wärmezentralen ermöglichen es, die Vorlauf- und Rücklaufleitungen auf derselben Achse zu führen, was die Installation der Rückfördergruppe in der Wärmezentralen erleichtert und somit den Platzbedarf verringert. Strukturell weisen sie zwei Kammern auf, eine für das Fördermedium und eine für das Rücklaufmedium, die rechteckige Querschnitte haben. Die Kollektoren sind dank der mitgelieferten Isolierhülsen thermisch isoliert. Die Isolierhülsen, die zusammen mit den Kollektoren geliefert werden, bestehen aus PPE und gewährleisten die thermische Isolation sowie eine hervorragende Dampfdurchdringungsbeständigkeit.

FÜR INFORMATIONEN SIEHE ANGENEHMEN LINK

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.12.02 - Rückfördergruppen 2171 2174 2176.pdf

2187 - DIREKTE RÜCKFÜHRUNGSGRUPPE FÜR KÜHLUNG UND HEIZUNG

Direkte Rückführungsgruppe für die vollständige Kühlung und Heizung von:
- elektronischer Hochleistungspumpen
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Dämmhülle aus PPE
• Abstand der Anschlüsse: 125mm

FÜR INFO SIEHE ANGEHÄNGTEN URL

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

2187 - DIREKTE RÜCKFÜHRUNGSGRUPPE FÜR KÜHLUNG UND HEIZUNG

Direkte Rückführungseinheit für die vollständige Kühlung und Heizung von:
- hoch effiziente elektronische Zirkulationspumpe
- Absperrventile
- Nr. 2 Thermometer Skala 0 ÷ 80°C
- Dämmhülle aus PPE
• Abstand der Anschlüsse: 125mm

FÜR DETAILS BITTE ANGEFÜGTE URL ANSEHEN

https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf

HP Rückfördergruppe mit thermostatmixventil 20/43° Pumpe DAB EVOSTA (oder WILO PARA) 25/7 - 230 V 50/60Hz

HAUPTEIGENSCHAFTEN
