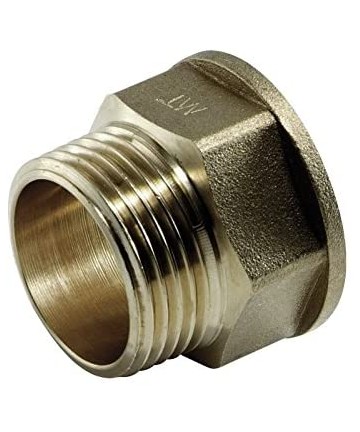

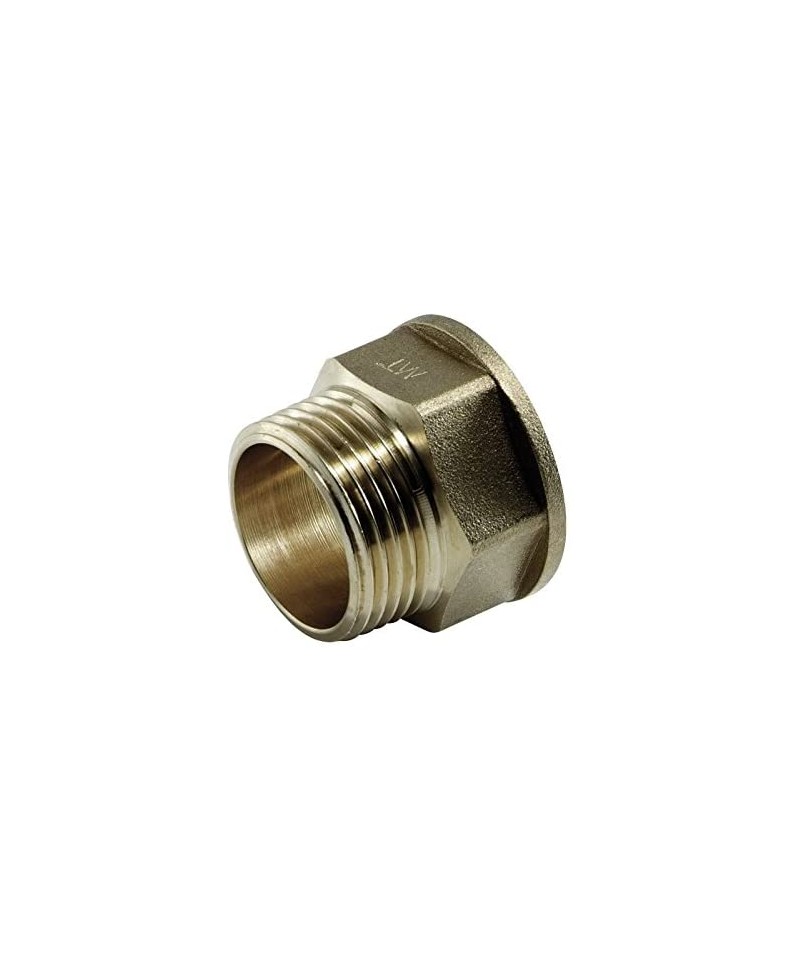

MANICOTTO OTTONE MF RIDOTTO 1/2X1.1/4

Disponibili per diametri da 10 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:

• rame prodotti secondo EN 1057 negli stati metallurgici duro (R290), semiduro (R250) e ricotto (R220),
• leghe di rame;
• acciaio al carbonio prodotti secondo EN10305;
• acciaio inox prodotti secondo EN10312.

La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.

In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.

Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)

LIMITI DI PRESSIONE E TEMPERATURA
Temperatura max: da 5°C to 80°C
Pressione max: PN16 (20°C)
Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
Filettatura UNI ISO 7/1

Raccordo che consente il collegamento di tubi in polietilene ad alta o bassa densità.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico). La speciale configurazione dell’anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all’ anello di tenuta meccanica. L’anello di tenuta meccanica, grazie alla sua  particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso. Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo. Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.

Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.

Il raccordo >B< Oyster di Conex Bänninger è di

semplice concezione, ma versatile ed efficiente

nell’impiego.

È utilizzato in una vasta gamma di applicazioni tra cui

l’installazione di valvole a sfera, valvole per radiatori

ed a saracinesca e consente riparazioni rapide.

Tramite >B< Oyster è possibile realizzare

accoppiamenti tra tubazioni di rame e acciaio Inox

e valvole o raccordi filettati femmina con terminali

paralleli secondo ISO 228-1.

Non è necessario l’utilizzo di elementi di tenuta quali

nastro di teflon o altri componenti.

Un O-ring interno in EPDM garantisce una giunzione

sicura ed affidabile nel tempo tra tubo e raccordo, con

il semplice serraggio di una chiave inglese

 PROLUNGA IN OTTONE PESANTE CROMATO MASCHIO FEMMINA

RACCORDO OTTONE CON OR DIRITTO MASCHIO

Prolunga diritta cromata. • Attacco intercambiabile per tubo rame, plastica e multistrato • Ogiva di tenuta con doppio O-Ring • Utilizzabile solo su attacchi FAR 24x19 maschio da Ø16mm

PROLUNGA MASCHIO MASCHIO IN OTTONE PESANTE
INFO TECNICHE
Utilizzabili per adduzione acqua calda e fredda
in impianti idrico-sanitari* e di riscaldamento.I
raccordi filettati delle serie 2600 e serie 2700
sono adattabili per ogni tipo di installazione
idraulica, domestica, commerciale, industriale,
agricola per impianti di riscaldamento ed
igenico sanitari* e generalmente con qualsiasi
tipologia di fluido non corrosivo.
Prodotto interamente in italia

Collettore complanare componibile cromato.

Ogni collettore e corredato di vite di serraggio M8 e O-Ring per

l’accoppiamento.

• Corpo in Ottone CB753S

• Attacchi intercambiabili per tubo rame, plastica e multistrato

PROLUNGA MASCHIO MASCHIO IN OTTONE PESANTE
INFO TECNICHE
Utilizzabili per adduzione acqua calda e fredda
in impianti idrico-sanitari* e di riscaldamento.I
raccordi filettati delle serie 2600 e serie 2700
sono adattabili per ogni tipo di installazione
idraulica, domestica, commerciale, industriale,
agricola per impianti di riscaldamento ed
igenico sanitari* e generalmente con qualsiasi
tipologia di fluido non corrosivo.
Prodotto interamente in italia

RACCORDO OTTONE CON OR DIRITTO MASCHIO

RONDELLA IN OTTONE PESANTE PER SCORREVOLI IN OTTONE

Raccordo in ottone portagomma in ottone per gas METANO DN.14

Disponibili per diametri da 6 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:

• rame prodotti secondo EN 1057 negli stati metallurgici duro (R290), semiduro (R250) e ricotto (R220),
• leghe di rame;
• acciaio al carbonio prodotti secondo EN10305;
• acciaio inox prodotti secondo EN10312.

La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.

In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.

Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)

 NIPPLE IN OTTONE CROMATO CONFORME ALLA NORMATIVA VIGENTE PER IL TIPO DI LEGA:

UNI EN 12165:11 CW617N per i particolari stampati

UNI EN 12164:11 CW614N e UNI EN12168:11 CW617N per i particolari da barra

GOMITO IN OTTONE FEMMINA FEMMINA A 90° RIDOTTO

RACCORDO CROCE IN OTTONE PESANTE
