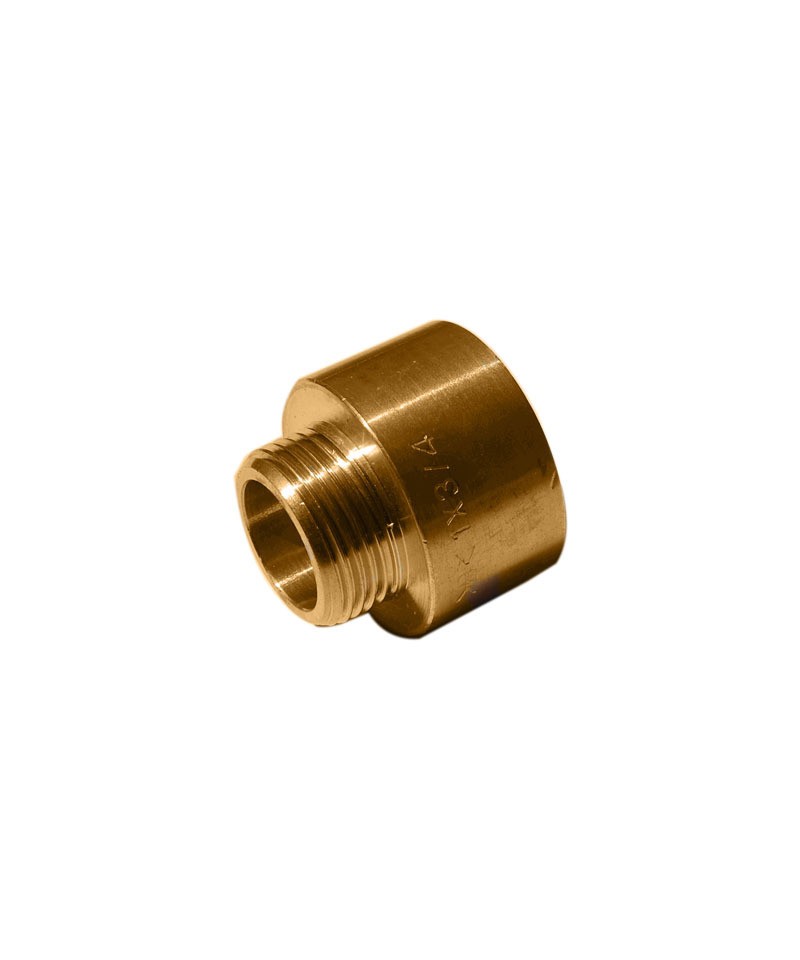

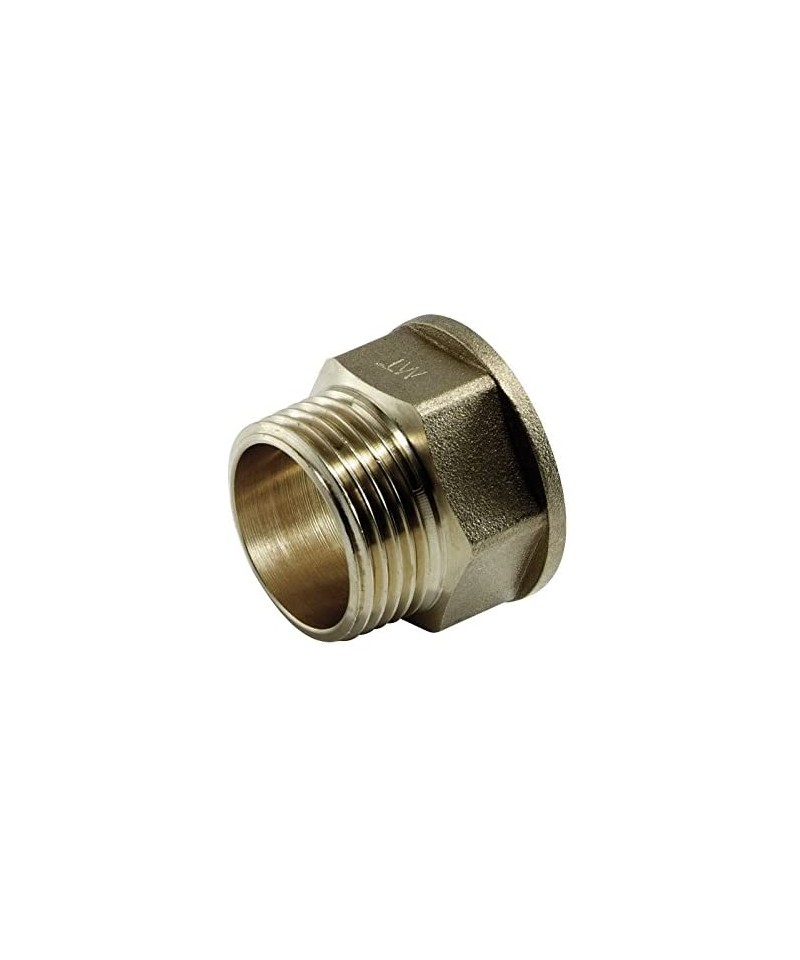

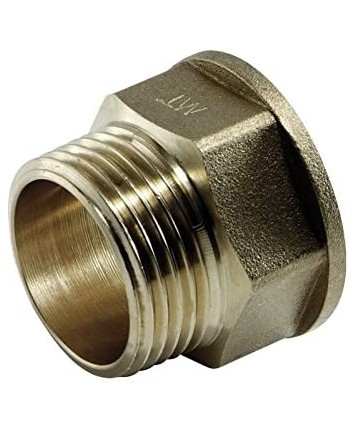

MANSCHETTE BRASS MF REDUZIERT 1/2X1.1/4

TE IN MESSING WEIBLICH WEIBLICH KURZGEWINDE

Schraubanschlüsse aus Messing - Zylindrisches Gewinde

VERBINDUNGSKREUZ AUS SCHWEREM MESSING

VERLÄNGERUNG MÄNNLICH MÄNNLICH AUS SCHWEREM MESSING

TECHNISCHE DATEN

Verwendbar für die Zufuhr von warmem und kaltem Wasser

in sanitären und Heizungsanlagen. Die

gewindeverbundenen Teile der Serien 2600 und 2700

sind für jede Art von Installation geeignet

von Wasseranlagen, privat, gewerblich, industriell,

landwirtschaftlich für Heizungs- und

sanitäre Anlagen und im Allgemeinen mit jeder

Art von nicht korrosiver Flüssigkeit.

Produkt vollständig in Italien hergestellt

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für die Verwendung mit Rohren aus:

• Kupfer, hergestellt nach EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl nach EN 10305;
• Edelstahl nach EN 10312.

Die Vorbereitung der Verbindungsstücke ist entscheidend für die Gewährleistung der Dichtheit: Die Rohroberfläche, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Riefen, Ablagerungen und Beschichtungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Bei der Verbindung mit weichgeglühten Kupferrohren (R220) ist die Verwendung von inneren Verstärkungsröhrchen (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnittsfläche des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.

Für die Installation von sanitären Anlagen mit Wasser, das für den menschlichen Konsum bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss das Fitting unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.

Dichtungsbeschläge mit Messingkopfform. Verwendbar beim Bau von Anlagen zur Versorgung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.

Verwendbar für Kupferrohre und Stahlrohre • Verwendbar für Gasgebrauch • • Sechskant aus durchgehendem Material hergestellt • Metallische Dichtung.

Die Dichtungsbeschläge [Serie 1N00] sind für jede Art von sanitären Installationen im Haushalt, Gewerbe, Industrie, Landwirtschaft sowie für Heizungsanlagen und sanitäre Anlagen anpassbar und generell für jede Art von nicht korrosiven Flüssigkeiten geeignet.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur bei thermischen Solarsystemen: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.

Die Beschläge entsprechen der Norm UNI EN 1254-2 „Sanitärleitungen für Kupferrohre mit Dichtungsenden“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde von Rohren für dichte Verbindung auf dem Gewinde“ • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Verordnung über Materialien und Gegenstände, die in festen Anlagen zur Erfassung, Behandlung, Übertragung und Verteilung von Wasser für den menschlichen Gebrauch verwendet werden dürfen] • Konform mit 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RoHS II).

90° REDUZIERTER BRASS BOGEN WEIBLICH WEIBLICH

Kompressionsfittings mit Messingdüse. Verwendbar für die Herstellung von Anlagen zur Versorgung und Verteilung von warmem und kaltem Trinkwasser sowie von Brennstoffen.

Verwendbar für Kupferrohre und Stahlrohre • Verwendbar für Gasnutzung • • Mutter direkt aus der Stange gefertigt • Metallische Dichtung

Die Kompressionsfittings [Serie 1N00] sind anpassbar für jede Art von häuslichen, kommerziellen, industriellen und landwirtschaftlichen Installationen für Heizungsanlagen und sanitäre Einrichtungen sowie allgemein für jede Art von nicht korrosiven Flüssigkeiten.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200°C • Minimale Betriebstemperatur: -20°C • Maximale Betriebsdrücke: 16 bar

Die Fittings entsprechen der Norm UNI EN 1254-2 „Hydraulische Verbindungsteile für Kupferrohre mit Kompressionsanschlüssen“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde von Rohrverbindungen für dichte Kupplungen“ • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Regelung über Materialien und Gegenstände, die in festen Anlagen zur Wasserfassung, -behandlung, -zufuhr und -verteilung für den menschlichen Konsum verwendet werden dürfen] • Konform zu 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RhOS II)

VERCHROMTE SCHWERE MESSING VERLÄNGERUNG MÄNNLICH WEIBLICH

Verchromte Endkappe mit O-Ring-Dichtung für den Kollektor

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für den Einsatz mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) hergestellt wird,
• Kupferlegierungen;
• kohlenstoffhaltigem Stahl, das gemäß EN10305 hergestellt wird;
• Edelstahl, das gemäß EN10312 hergestellt wird.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Garantie der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Kerbungen, Ablagerungen und Lackierungen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Bei der Verbindung mit weichgeglühten Kupferrohren (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, wie durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Installation von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist, (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung mit dem schwarzen O-Ring (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.

REDUZIERTE MUFFE MIT WEIBLICHEN GEWINDE AUS GELBEM MESSING

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für den Einsatz mit Rohren aus:

• Kupfer, hergestellt nach EN 1057 in den metallurgischen Zuständen hart (R290), halb-hart (R250) und weichgeglüht (R220),
• Kupferlegierungen;
• Stahl, hergestellt nach EN10305;
• Edelstahl, hergestellt nach EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Rohroberfläche, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Schrammen, Rückständen und Beschichtungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Bei der Verbindung mit weichem Kupferrohr (R220) ist die Verwendung der internen Verstärkungsbuchsen (Artikel 8755) erforderlich, um den tatsächlichen kreisförmigen Querschnitt des Rohrs wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.

Für die Installation von Sanitäranlagen mit Wasser für den menschlichen Verbrauch (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.

Beschreibung

DielektrischeVerbindungen zum Anschluss von Rohren aus unterschiedlichen Metallen, um das Risiko von Korrosion durch Streuströme oder elektrolytische Phänomene zu vermeiden.

Verwendung für Wasser, Benzin, Kerosin, Mineral- und Pflanzenöle

Technische Eigenschaften

• Gehäuse aus verzinktem Stahl mit Anschluss F und aus Messing mit Anschluss M. PN12.
• Maximale Temperatur: 110°C bei 10 bar.
• Elektrische Isolation bis zu 600 V mit trockenen Rohren.
• Exklusives Isolierungselement Watts GA1425

VERCHROMTE MESSINGMUFFE FF 3/8X1/2

REDUZIERTER VERBINDER MÄNNLICHE UND WEIBLICHE GEWINDE AUS GELBEM MESSING

Vereinbarung, die den Anschluss von Rohren aus hochdichtem Polyethylen mit Ventilen, untereinander oder mit anderen Rohrleitungen zur Gasförderung ermöglicht.
Das Verankerungs- und Verbindungs-System ist das einfachste, leichteste und unmittelbarste. Es besteht aus drei Elementen: einer konisch zulaufenden Gummidichtung, einem Verankerungsring aus Kunststoff und einer Verstärkungsbuchse, die gemäß der Norm UNI 9736 zwingend in das Rohr eingefügt werden muss.
Die konisch zulaufende Dichtung passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, und gewährleistet dank ihrer proportionalen Beständigkeit eine perfekte Abdichtung und wird zu einer wirksamen Unterstützung für den mechanischen Dichtungsring.

Die Verbindung TOF ist als Kompressionsgelenk Typ A gemäß der Norm EN1254-3 klassifiziert.
