Artikel der Marke CALPEDA

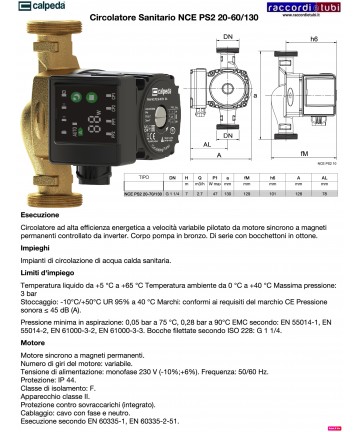

Energieeffiziente elektronische Zirkulationspumpen für Warmwasser NCE PS

Ausführung Zirkulationspumpe mit hoher Energieeffizienz, drehzahlveränderlich, gesteuert von einem Synchronmotor mit Permanentmagneten, der von einem Inverter kontrolliert wird. Pumpengehäuse aus Bronze. Anwendungen: Zirkulationsanlagen für Warmwasser. Anwendungseinschränkungen - Flüssigkeitstemperatur von 5 °C bis 65 °C - Umgebungstemperatur von 0 °C bis 40 °C - Maximale Druck: 10 bar - Lagerung: -20°C/70°C UR 95% bei 40 °C - Marken: entspricht den Anforderungen des CE-Zeichens - Geräuschpegel ≤ 38 dB (A). - Minimale Ansaugdruck: 0,05 bar bei 75 °C, - EMC gemäß: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 - Gewindeanschlüsse gemäß ISO 228: G 1, G 1 1/2 Motor Synchronmotor mit Permanentmagneten. - Motordrehzahl: variabel - Versorgungsspannung: einphasig 230 V (-10%; +6%) - Frequenz: 50 Hz - Schutzart: IP 44 - Isolierklasse: F - Überlastschutz (integriert). - Verkabelung: Kabel mit Phase und Neutralleiter - Ausführung gemäß: EN 60335-1, EN 60335-2-51.

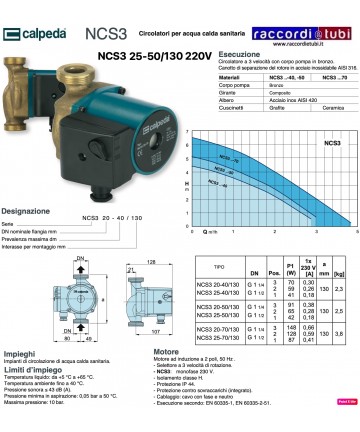

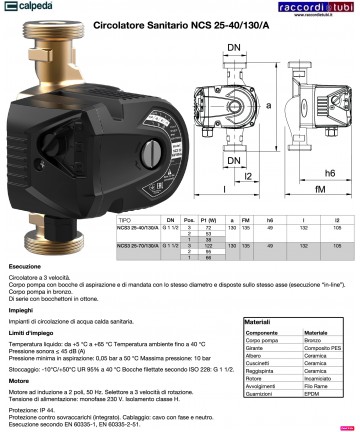

Ausführung

Zirkulator mit 3 Geschwindigkeiten.
Pumpenkörper mit Saug- und Druckstutzen im gleichen Durchmesser und auf derselben Achse angeordnet (Ausführung „in-line“).
Pumpenkörper aus Bronze.
Standardmäßig mit Messinganschlüssen.

Einsatzbereiche

Warmwasser-Zirkulationsanlagen.

Einsatzgrenzen

Flüssigkeitstemperatur: von +5 °C bis +65 °C Umgebungstemperatur bis 40 °C
Schalldruck ≤ 45 dB (A)
Minimale Saugdruck: 0,05 bar bei 50 °C Maximale Druck: 10 bar

Lagerung: -10°C/+50°C UR 95% bei 40 °C Gewindeanschlüsse gemäß ISO 228: G 1 1/2.

Motor

Induktionsmotor mit 2 Polen, 50 Hz. Wählerschalter mit 3 Drehgeschwindigkeiten.
Versorgungsspannung: einphasig 230 V. Isolierung Klasse H.

Schutz: IP 44.
Überlastschutz (integriert). Verkabelung: Kabel mit Phase und Neutralleiter.
Ausführung gemäß EN 60335-1, EN 60335-2-51.

FÜR WEITERE INFORMATIONEN PDF ANHANG SEHEN

Ausführung Elektropumpen mit monoblock Zentrifugalen, mit direkter Motor-Pumpe-Kopplung und einteiliger Welle. NM: Monogirante. NMD: mit zwei gegensätzlichen Laufrädern (mit ausgeglichener axialer Druck). Anschlüsse: UNI-ISO 228/1 gewinde. NM, NMD: Version mit Pumpengehäuse und Anschluss aus Gusseisen. B-NM, B-NMD: Version mit Pumpengehäuse und Anschluss aus Bronze. Die Pumpen aus Bronze werden vollständig lackiert geliefert. Anwendungen - Für saubere Flüssigkeiten ohne abrasive Teile, nicht aggressiv für die Materialien der Pumpe (mit festen Bestandteilen bis max. 0,2%). - Für die Wasserversorgung. - Für Heizungs-, Klimatisierungs-, Kühl- und Zirkulationsanlagen. - Für zivil- und Industrieanwendungen. - Für Bewässerung. Einsatzgrenzen Flüssigkeitstemperatur: von -10 °C bis 90 °C. Umgebungstemperatur bis 40 °C. Saugdruckhöhe bis 7 m. Maximale erlaubte Enddruck im Pumpengehäuse: 10 bar. (16 bar für Pumpen NMD 25/190; NMD 32/210; NMD 40/180). Dauerbetrieb. Motor Motor mit Induktion, 2-polig, 50 Hz (n = 2900 1/min). NM, NMD: dreiphasig 230/400 V ± 10%, bis 3 kW; 400/690 V ± 10%, von 4 bis 9,2 kW; NMM, NMDM: einphasig 230 V ± 10%, mit Thermoschutz. Isolierung Klasse F. Schutzart IP 54. Motor vorbereitet für Betrieb mit Inverter von 1,1 kW. Dreiphasenmotoren mit Effizienzklasse IE3 (IE2 bis 0,65 kW). Ausführung gemäß EN 60034-1; EN 60034-30-1. EN 60335-1, EN 60335-2-41.

Elektronische Zirkulationspumpen für warmes Brauchwasser NCE PS mit hoher Energieeffizienz

Ausführung: Hochenergieeffiziente Zirkulationspumpe mit variabler Geschwindigkeit, gesteuert von einem synchronen Motor mit Permanents magnets, kontrolliert durch einen Wechselrichter. Pumpengehäuse aus Bronze. Anwendungen: Zirkulationsanlagen für warmes Brauchwasser. Einsatzgrenzen - Flüssigkeitstemperatur von 5 °C bis 65 °C - Umgebungstemperatur von 0 °C bis 40 °C - Maximale Druck: 10 bar - Lagerung: -20°C/ 70°C UR 95% bei 40 °C - Marken: entsprechen den Anforderungen der CE-Kennzeichnung - Geräuschpegel ≤ 38 dB (A). - Minimaler Druck in der Saugseite: 0,05 bar bei 75 °C, - EMC gemäß: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 - Gewindeanschlüsse gemäß ISO 228: G 1, G 1 1/2 Motor: Synchronmotor mit Permanents magnets. - Motordrehzahl: variabel - Versorgungsspannung: einphasig 230 V (-10%; 6%) - Frequenz: 50 Hz - Schutzart: IP 44 - Isolierklasse: F - Überlastschutz (integriert). - Verkabelung: Kabel mit Phase und Neutralleiter - Ausführung gemäß: EN 60335-1, EN 60335-2-51.

Ausführung
Einsträngige Tauchpumpen aus Edelstahl mit Nickel-Chrom, mit vertikalem Ausgang.
GXR: mit offener Laufrad (auf Höhe).
GXV: mit zurückgesetztem Laufrad (wirbelnd).
Motor wassergeschmiert mit Fluss zwischen Motorhülse und Außenhülse.
Doppelte Dichtung am Welle mit dazwischenliegender Ölkammer.
Anwendungen
GXR:
Sauberes Wasser mit festen Schwebeteilchen bis zu einem Durchmesser von 10 mm (12 mm für GXR 12..).
Entwässerung von überfluteten Räumen oder Becken.
Wasserentnahme aus Teichen, Gewässern, Regenwassersammelbecken und zur Bewässerung.
GXV:
Sauberes oder leicht trübes Wasser mit festen Schwebeteilchen bis zu einem Durchmesser von 25 mm.
Besonders geeignet für Flüssigkeiten mit hohem Gehalt an festen Stoffen.
Für den Außeneinsatz muss das Netzkabel mindestens 10 m lang sein, ausgeführt gemäß EN 60 335-2-41.
Einsatzgrenzen
Flüssigkeitstemperatur bis zu 50 °C (40 °C für GXR 12..).
Maximale Eintauchtiefe: 5 m.
Minimaler Entleerungsstand mit Schwimmer 70 mm für GXR und 130 mm für GXV.
Minimaler manueller Entleerungsstand 15 mm für GXR und 30 mm für GXV. Dauerbetrieb

für weitere Informationen siehe beigefügtes PDF

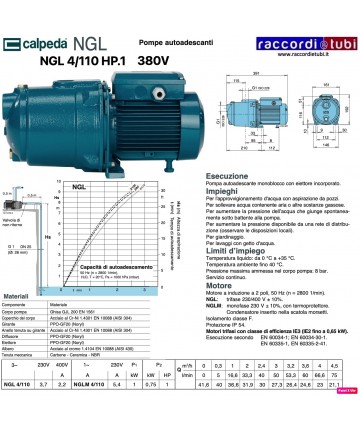

Ausführung Selbstansaugende Blockpumpe mit eingebautem Ejektor. Anwendungen Für die Wasserversorgung mit Ansaugung aus Brunnen. Zum Fördern von Wasser, das Luft oder andere gasförmige Stoffe enthält. Zur Erhöhung des Wasserdrucks, der spontan unter Druck zur Pumpe gelangt. Zur Erhöhung des verfügbaren Drucks aus einem Verteilernetz (lokale Vorschriften beachten). Für Gartenarbeit. Für Reinigungen mit Wasserstrahl. Einsatzgrenzen Flüssigkeitstemperatur: von 0 °C bis 35 °C. Umgebungstemperatur bis 40 °C. Maximale Druckerlaubnis im Pumpengehäuse: 8 bar. Dauerbetrieb. Motor Induktionsmotor mit 2 Polen, 50 Hz (n = 2800 1/min). NGL: dreiphasig 230/400 V ± 10 %. NGLM: einphasig 230 V ± 10 %, mit Thermoschutz. Kondensator im Anschlusskasten eingebaut. Isolierung Klasse F. Schutzart IP 54. Dreiphasenmotoren mit Energieeffizienzklasse IE3 (IE2 bis 0,65 kW). Ausführung gemäß EN 60034-1; EN 60034-30-1. EN 60335-1, EN 60335-2-41.

Für weitere Informationen siehe beigefügte PDF

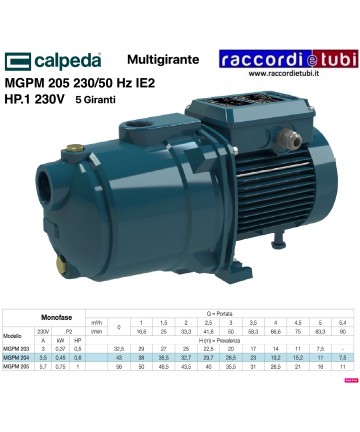

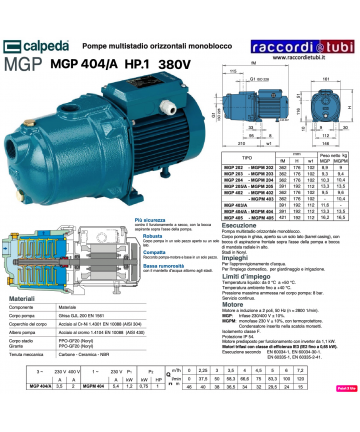

Ausführung

Horizontale mehrstufige Blockpumpen.
Pumpengehäuse aus Chrom-Nickel-Edelstahl in einem Stück, einseitig offen (Zylindergehäuse), mit frontalem Ansaugstutzen über der Pumpenachse und radialem Druckanschluss oben.
Stufen aus Noryl.

Einsätze

Für die Wasserversorgung.
Für den Hausgebrauch, für Gartenpflege und Bewässerung.

Einsatzgrenzen

Flüssigkeitstemperatur: von 0 °C bis +50 °C.
Umgebungstemperatur bis 40 °C.
Maximal zulässiger Enddruck im Pumpengehäuse: 8 bar. Dauerbetrieb.

Für weitere Informationen siehe angehängte PDF

Ausführung Selbstansaugende einblockpumpe mit integriertem Ejektor. Anwendungen Für die Wasserversorgung durch Ansaugen aus Brunnen. Zum Heben von Wasser, das Luft oder andere gasförmige Substanzen enthält. Um den Druck des Wasser, das spontan zur Pumpe fließt, zu erhöhen. Um den verfügbaren Druck aus einem Verteilungssystem zu erhöhen (lokale Vorschriften beachten). Für die Gartenbewässerung. Zum Waschen mit Wasserstrahl. Einsatzgrenzen Flüssigkeitstemperatur: von 0 °C bis 35 °C. Umgebungstemperatur bis 40 °C. Maximaler Druck im Pumpengehäuse: 8 bar. Dauerbetrieb. Motor Induktionsmotor mit 2 Polen, 50 Hz (n = 2800 1/min). NGL: dreiphasig 230/400 V ± 10 %. NGLM: einphasig 230 V ± 10 %, mit Thermoschutz. Kondensator in der Anschlussdose integriert. Isolierung Klasse F. Schutzart IP 54. Dreiphasige Motoren mit Effizienzklasse IE3 (IE2 bis 0,65 kW). Ausführung gemäß EN 60034-1; EN 60034-30-1; EN 60335-1, EN 60335-2-41.

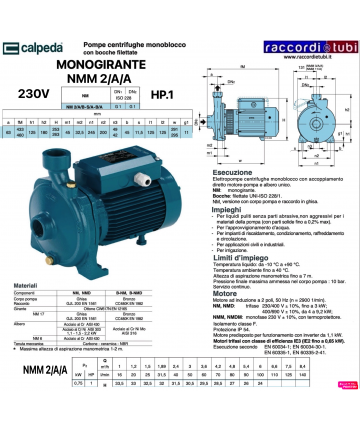

Ausführung von integriertem Blockzentrifugalpumpen mit direkter Motor-Pumpen-Kopplung und einem einzigen Wellen. NM: monofluid. NMD: mit zwei gegensätzlichen Laufrädern (mit ausgewogener axialer Schubkraft) Anschlüsse: genormt UNI-ISO 228/1. NM, NMD: Version mit Pumpengehäuse und Anschluss aus Gusseisen. B-NM, B-NMD: Version mit Pumpengehäuse und Anschluss aus Bronze. Die Bronzepumpen werden vollständig lackiert geliefert. Anwendungen - Für saubere Flüssigkeiten ohne abrasive Teile, nicht aggressiv für die Materialien der Pumpe (mit festen Teilen bis max. 0,2%). - Für die Wasserversorgung. - Für Heizungs-, Klimaanlagen-, Kühl- und Zirkulationssysteme. - Für private und industrielle Anwendungen. - Für die Bewässerung. Einsatzgrenzen Flüssigkeitstemperatur: von -10 °C bis 90 °C. Umgebungstemperatur bis 40 °C. Manometrische Ansaughöhe bis zu 7 m. Maximal zulässiger Enddruck im Pumpengehäuse: 10 bar. (16 bar für Pumpen NMD 25/190; NMD 32/210; NMD 40/180). Dauerbetriebsdienst. Motor Induktionsmotor mit 2 Polen, 50 Hz (n = 2900 1/min). NM, NMD: dreiphasig 230/400 V ± 10%, bis 3 kW; 400/690 V ± 10%, von 4 bis 9,2 kW; NMM, NMDM: einphasig 230 V ± 10%, mit Thermoschutz. Isolation Klasse F. Schutzart IP 54. Motor vorbereitet für den Betrieb mit einem Wechselrichter von 1,1 kW. Dreiphasenmotoren mit Effizienzklasse IE3 (IE2 bis 0,65 kW). Ausführung gemäß EN 60034-1; EN 60034-30-1; EN 60335-1; EN 60335-2-41.

Energieeffiziente elektronische Zirkulationspumpen für Warmwasser NCE PS

Ausführung Hochenergieeffiziente Zirkulationspumpe mit variabler Geschwindigkeit, gesteuert von einem Synchronmotor mit Permanentmagneten, der durch einen Inverter kontrolliert wird. Pumpengehäuse aus Bronze. Anwendungen Zirkulationsanlagen für Warmwasser. Einsatzgrenzen - Flüssigkeitstemperatur von 5 °C bis 65 °C - Umgebungstemperatur von 0 °C bis 40 °C - Maximale Druck: 10 bar - Lagerung: -20 °C / 70 °C UR 95% bei 40 °C - Marken: entspricht den Anforderungen des CE-Zeichens - Geräuschpegel ≤ 38 dB (A). - Minimaler Ansaugdruck: 0,05 bar bei 75 °C, - EMC gemäß: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 - Gewinde gemäß ISO 228: G 1, G 1 1/2 Motor Synchronmotor mit Permanentmagneten. - Motordrehzahl: variabel - Versorgungsspannung: einphasig 230 V (-10%; 6%) - Frequenz: 50 Hz - Schutzart: IP 44 - Isolationsklasse: F - Überlastschutz (integriert). - Verkabelung: Kabel mit Phase und Neutralleiter - Ausführung gemäß: EN 60335-1, EN 60335-2-51.

Energieeffiziente elektronische Zirkulatoren für Warmwasser NCE PS

Ausführung Zirkulator mit hoher Energieeffizienz, der mit einem synchronen Motor mit Permanentmagneten gesteuert von einem Inverter arbeitet. Pumpengehäuse aus Bronze. Anwendungen: Warmwasserkreislaufsysteme. Einschränkungen: - Flüssigkeitstemperatur von 5 °C bis 65 °C - Umgebungstemperatur von 0 °C bis 40 °C - Maximale Druck: 10 bar - Lagerung: -20 °C / 70 °C UR 95% bei 40 °C - Marken: entspricht den Anforderungen der CE-Kennzeichnung - Schallpegel ≤ 38 dB (A) - Minimale Sauggdruck: 0,05 bar bei 75 °C - EMC gemäß: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 - Gewindeanschlüsse gemäß ISO 228: G 1, G 1 1/2 Motor: Synchronmotor mit Permanentmagneten. - Motordrehzahl: variabel - Versorgungsspannung: einphasig 230 V (-10%; +6%) - Frequenz: 50 Hz - Schutzart: IP 44 - Isolationsklasse: F - Überlastschutz (integriert) - Verkabelung: Kabel mit Phase und Neutralleiter - Ausführung gemäß: EN 60335-1, EN 60335-2-51.

Ausführung

Horizontale Block-Pumpen mit mehreren Stufen.
Pumpengehäuse aus chrom-nickelhaltigem Edelstahl in einem Stück, einseitig offen (Trommelgehäuse), mit frontaler Ansaugöffnung über der Pumpenachse und radialem Druckausgang oben.
Stufen aus Noryl.

Einsatzgebiete

Zur Wasserversorgung.
Für den Hausgebrauch, für Gartenarbeit und Bewässerung.

Einschränkungen

Flüssigkeitstemperatur: von 0 °C bis +50 °C.
Umgebungstemperatur bis 40 °C.
Maximal zulässiger Enddruck im Pumpengehäuse: 8 bar. Dauerbetrieb.

Für weitere Informationen siehe beigefügtes PDF

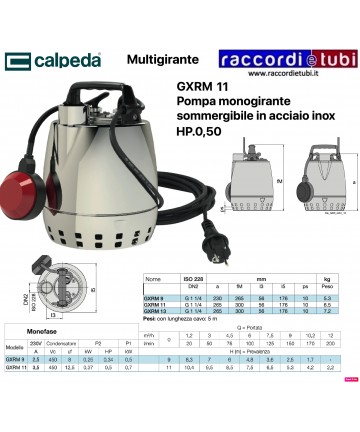

Ausführung
Monoblock-Submersible Pumpen aus rostfreiem Nickel-Chrom-Stahl mit vertikaler Drucköffnung.
GXR: mit offener Laufradkonstruktion (auf Niveau).
GXV: mit rückwärtigem Laufrad (Wirbelstrom).
Motor durch die geförderte Flüssigkeit gekühlt mit einem Spalt zwischen Motor- und Außenmantel.
Doppelte Dichtung auf der Welle mit dazwischenliegendem Ölkammer.
Anwendungen
GXR:
Reinwasser mit festen Stoffen in Suspension bis zu einem Durchmesser von 10 mm (12 mm für GXR 12..).
Entwässerung von überfluteten Räumen oder Becken.
Wasserentnahme aus Teichen, Gewässern, Regenwassersammelgruben und zur Bewässerung.
GXV:
Reinwasser oder leicht verschmutztes Wasser mit festen Stoffen in Suspension bis zu einem Durchmesser von 25 mm.
Besonders geeignet für Flüssigkeiten mit hohem Feststoffgehalt.
Für den Außeneinsatz muss das Netzkabel mindestens 10 m lang sein, Ausführung gemäß EN 60 335-2-41.
Einsatzgrenzen
Flüssigkeitstemperatur bis 50 °C (40 °C für GXR 12..).
Maximale Eintauchtiefe: 5 m.
Minimale Entwässerungshöhe mit Schwimmer 70 mm für GXR und 130 mm für GXV.
Minimale manuelle Entwässerungshöhe 15 mm für GXR und 30 mm für GXV. Dauerbetrieb

Für weitere Informationen siehe das angehängte PDF

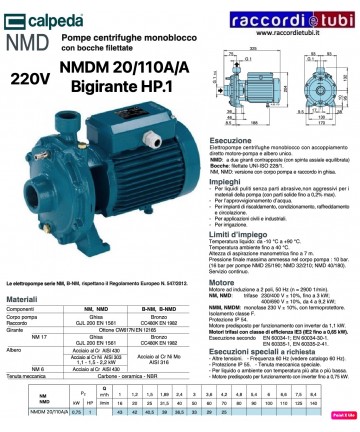

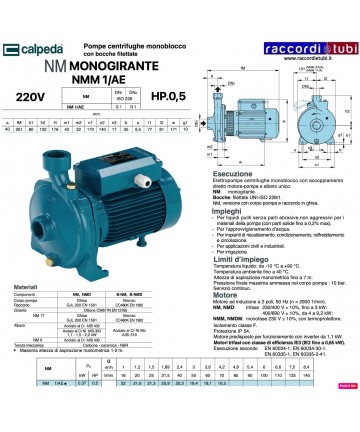

Ausführung Einblock-Zentrifugalpumpen mit direkter Motor-Pumpen-Kopplung und einem einzigen Welle. NM: einseitig. NMD: mit zwei gegenlaufenden Laufrädern (mit ausgewogenen axialen Kräften). Anschlüsse: gewinde UNI-ISO 228/1. NM, NMD: Version mit Pumpengehäuse und Anschluss aus Gusseisen. B-NM, B-NMD: Version mit Pumpengehäuse und Anschluss aus Bronze. Die Pumpen aus Bronze werden vollständig lackiert geliefert. Anwendungen - Für saubere Flüssigkeiten ohne abrasive Teile, die für die Materialien der Pumpe nicht aggressiv sind (mit festen Teilen bis zu maximal 0,2%). - Für die Wasserversorgung. - Für Heizungs-, Klimatisierungs-, Kühl- und Zirkulationssysteme. - Für zivile und industrielle Anwendungen. - Für Bewässerung. Einsatzgrenzen Flüssigkeitstemperatur: von -10 °C bis 90 °C. Umgebungstemperatur bis zu 40 °C. Geeignete Ansaughöhe bis zu 7 m. Maximale zulässige Enddrücke im Pumpengehäuse: 10 bar. (16 bar für Pumpen NMD 25/190; NMD 32/210; NMD 40/180). Dauerbetrieb. Motor Motor mit Induktion, 2-polig, 50 Hz (n = 2900 1/min). NM, NMD: dreiphasig 230/400 V ± 10%, bis 3 kW; 400/690 V ± 10%, von 4 bis 9,2 kW; NMM, NMDM: einphasig 230 V ± 10%, mit thermischem Schutz. Isolation Klasse F. Schutz IP 54. Motor für den Betrieb mit Wechselrichter von 1,1 kW vorbereitet. Dreiphasige Motoren mit Effizienzklasse IE3 (IE2 bis 0,65 kW). Ausführung gemäß EN 60034-1; EN 60034-30-1; EN 60335-1, EN 60335-2-41.

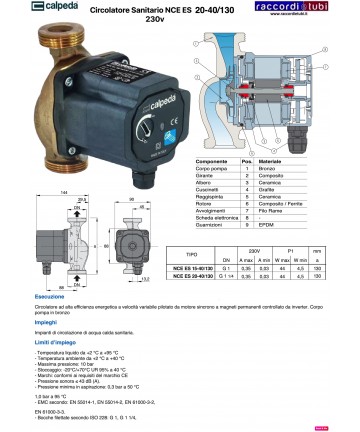

Anwendungen

Zirkulationsanlagen für warmes Trinkwasser

Ausführung

Energieeffizienter Zirkulator mit variabler Geschwindigkeit, betrieben von einem synchronen Permanentmagnetmotor, gesteuert durch einen Inverter. Pumpengehäuse aus Bronze

Einsatzgrenzen

Flüssigkeitstemperatur von +2 °C bis +95 °C
Umgebungstemperatur von +2 °C bis +40 °C
Maximaler Druck: 10 bar
Lagertemperatur: -20°C/+70°C UR 95% bei 40 °C
Zertifizierungen: entspricht den Anforderungen der CE-Kennzeichnung
Geräuschpegel ? 43 dB (A).
Minimale Ansaugdruck: 0,3 bar bei 50 °C, 1,0 bar bei 95 °C
EMV gemäß: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
Gewinden gemäß ISO 228: G 1, G 1 1/4, G 1 1/2.

FÜR WEITERE INFOS PDF ANHANG ANSEHEN

Anwendungen

Zirkulationsanlagen für Warmwasser

Ausführung

Energieeffizienter Zirkulator mit variabler Geschwindigkeit, betrieben von einem Synchronmotor mit Permanentmagneten, gesteuert von einem Umrichter. Pumpengehäuse aus Bronze

Einsatzgrenzen

Flüssigkeitstemperatur von +2 °C bis +95 °C
Umgebungstemperatur von +2 °C bis +40 °C
Maximaler Druck: 10 bar
Lagerung: -20°C/+70°C UR 95% bei 40 °C
Zertifikate: entsprechen den Anforderungen der CE-Kennzeichnung
Lautstärke ? 43 dB (A).
Minimaler Saugdruck: 0,3 bar bei 50 °C, 1,0 bar bei 95 °C
EMV gemäß: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
Gewindeöffnungen gemäß ISO 228: G 1, G 1 1/4, G 1 1/2.

FÜR MEHR INFOS PDF ANHANG SEHEN

Horizontal mehrstufige monoblock Pumpe. Pumpengehäuse aus Gusseisen, einseitig offen (barrel casing), mit frontaler Ansaugung über der Pumpenachse und radialem Auslass nach oben. Stufen aus Noryl. Anwendungen Zur Wasserversorgung. Für den Hausgebrauch, Gartenpflege und Bewässerung. Einsatzgrenzen Flüssigkeitstemperatur: von 0 °C bis 50 °C. Umgebungstemperatur bis zu 40 °C. Maximal zulässiger Druck im Pumpengehäuse: 8 bar. Dauerbetrieb. Motor Zweipolmotor mit Induktion, 50 Hz (n ≈ 2800 1/min). MGP: dreiphasig 230/400 V ± 10%. MGPM: einphasig 230 V ± 10%, mit thermischem Schutzschalter. Kondensator im Anschlusskasten eingebaut. Isolierung Klasse F. Schutzart IP 54. Motor vorbereitet für Betrieb mit Wechselrichter von 1,1 kW. Dreiphasenmotoren mit Effizienzklasse IE3 (IE2 bis 0,65 kW). Ausführung gemäß EN 60034-1, EN 60034-30-1. EN 60335-1, EN 60335-2-41

Ausführung von einstufigen Blockzentrifugenpumpen mit direkter Motor-Pumpe-Kopplung und einteiligem Welle. NM: einstufig. NMD: mit zwei gegeneinander gerichteten Laufrädern (mit ausgewogener axialer Schubkraft) Anschluss: gewinde UNI-ISO 228/1. NM, NMD: Version mit Pumpengehäuse und Anschluss aus Gusseisen. B-NM, B-NMD: Version mit Pumpengehäuse und Anschluss aus Bronze. Die Bronze-Pumpen werden vollständig lackiert geliefert. Anwendungen - Für saubere Flüssigkeiten ohne abrasive Bestandteile, die für die Materialien der Pumpe nicht aggressiv sind (mit festen Bestandteilen bis max. 0,2%). - Zur Wasserversorgung. - Für Heizungs-, Klima-, Kühl- und Zirkulationsanlagen. - Für zivile und industrielle Anwendungen. - Für Bewässerung. Einsatzgrenzen Flüssigkeitstemperatur: von -10 °C bis 90 °C. Umgebungstemperatur bis 40 °C. Manometrische Saughöhe bis zu 7 m. Maximale zulässige Enddruck im Pumpengehäuse: 10 bar. (16 bar für Pumpen NMD 25/190; NMD 32/210; NMD 40/180). Dauerbetrieb. Motor Induktionsmotor mit 2 Polen, 50 Hz (n = 2900 1/min). NM, NMD: dreiphasig 230/400 V ± 10%, bis 3 kW; 400/690 V ± 10%, von 4 bis 9,2 kW; NMM, NMDM: einphasig 230 V ± 10%, mit Thermoschutz. Isolierung Klasse F. Schutzart IP 54. Motor vorbereitet für Betrieb mit Inverter von 1,1 kW. Dreiphasenmotoren mit Effizienzklasse IE3 (IE2 bis 0,65 kW). Ausführung gemäß EN 60034-1; EN 60034-30-1. EN 60335-1, EN 60335-2-41.

Ausführung von einstufigen, monoblock Zentrifugalpumpen mit direkter Motor-Pumpe-Kopplung und einem einzigen Welle. NM: einwicklig. NMD: mit zwei gegenüberliegenden Laufrädern (mit ausgeglichener axialer Druck). Anschlüsse: Gewinde UNI-ISO 228/1. NM, NMD: Version mit Pumpengehäuse und Anschluss aus Gusseisen. B-NM, B-NMD: Version mit Pumpengehäuse und Anschluss aus Bronze. Die Bronzepumpen werden komplett lackiert geliefert. Anwendungen - Für klare Flüssigkeiten ohne abrasive Teile, die nicht aggressiv zu den Materialien der Pumpe sind (mit festen Partikeln bis maximal 0,2%). - Zur Wasserversorgung. - Für Heizungs-, Klimaanlagen-, Kühl- und Zirkulationsanlagen. - Für zivilen und industriellen Anwendungen. - Für Bewässerung. Nutzungseinschränkungen Flüssigkeitstemperatur: von -10 °C bis 90 °C. Umgebungstemperatur bis 40 °C. Manometrische Ansaughöhe bis 7 m. Maximale Enddruck im Pumpengehäuse: 10 bar. (16 bar für Pumpen NMD 25/190; NMD 32/210; NMD 40/180). Dauerbetrieb. Motor Induktionsmotor mit 2 Polen, 50 Hz (n = 2900 1/min). NM, NMD: dreiphasig 230/400 V ± 10%, bis 3 kW; 400/690 V ± 10%, von 4 bis 9,2 kW; NMM, NMDM: einphasig 230 V ± 10%, mit Thermoschutz. Isolierung Klasse F. Schutzart IP 54. Motor für den Betrieb mit einem Inverter von 1,1 kW ausgelegt. Dreiphasige Motoren mit Effizienzklasse IE3 (IE2 bis 0,65 kW). Ausführung nach EN 60034-1; EN 60034-30-1. EN 60335-1, EN 60335-2-41.
