Artikel der Marke CALPEDA

Ausführung Monoblock-Tauchpumpen aus Edelstahl mit Nickel-Chrom-Beschichtung, mit vertikalem Ausgang. GXV: mit rückwärtigem Laufrad (Vortex). Motor wird durch das gepumpte Wasser gekühlt, mit Strömung zwischen Motorverkleidung und Außenverkleidung. Doppelter Dichtungsmechanismus auf der Welle mit dazwischenliegendem Ölkasten. Kompakte Abmessungen und hohe Leistung für den Einsatz in unterschiedlichsten Anwendungen, Förderhöhe bis zu 12,7 m und Durchflussmengen bis zu 220 Litern pro Minute. Anwendungen GXR: - Sauberes Wasser mit festen Schwebeteilen bis zu einem Durchmesser von 10 mm. - Entleerung von überfluteten Räumen oder Becken. - Wasserentnahme aus Teichen, Gewässern, Regenwassersammelgruben und zur Bewässerung. GXV: - Sauberes oder leicht verschmutztes Wasser mit festen Schwebeteilen bis zu einem Durchmesser von 25 mm. - Besonders geeignet für Flüssigkeiten mit hohem Gehalt an festen Stoffen. Für den Außenbereich muss das Stromkabel mindestens 10 m lang sein. Ausführung gemäß: EN 60 335-2-41. Einsatzgrenzen Flüssigkeitstemperatur bis 50 °C. Maximale Eintauchtiefe: 5 m. Minimaler Entleerungsstand mit Schwimmer 70 mm für GXR und 130 mm für GXV. Minimaler Entleerungsstand manuell 15 mm für GXR und 30 mm für GXV. Dauerbetrieb. Motor Induktionsmotor mit 2 Polen, 50 Hz (n = 2900 1/min). GXR, GXV: dreiphasig 230 V ± 10%; dreiphasig 400 V ± 10%. GXRM, GXVM: einphasig 230 V ± 10%, mit Schwimmerschalter und Thermoschutz. Eingebaute Kondensator. Isolierung Klasse F. Schutzart IP X8 (für kontinuierliches Eintauchen) Trockenwicklung mit doppelter, feuchtigkeitsbeständiger Imprägnierung. Ausführung gemäß: EN 60335-2-41.

Konstruktion
Drucksystem mit integriertem Druckschalter.
Kompaktes Druckerhöhungssystem, sofort einsatzbereit und einfach zu installieren.
Hocheffizienter einphasiger Asynchronmotor.

Ausgestattet mit einer Druckmessung im Druckbereich, einer Rückschlagklappe, Steuerung und Verwaltung der elektrischen Versorgung des Motors sowie einem Temperatursensor.

Verfügt über eine programmierbare Logik und ermöglicht dank des analogen Sensors die Programmierung des Wiedereinschaltdrucks.

Eine ideale Lösung, die den Bedarf an einem Ausdehnungsgefäß reduziert oder beseitigt.

• Hocheffizienter einphasiger Asynchronmotor
• Unbelasteter Kondensator
• Niedrigere und gleichmäßigere Motortemperatur
• Motorleistungssteuerung
• Wahl des Wiedereinschaltdrucks auf mehreren Ebenen
• Keine Druckverluste durch Messorgane
• Spannungs- und Stromüberwachung
• Überwachung des maximalen Anlaufstroms
• Eliminierung des Phänomens des Wasserhammers
• Schutzvorrichtungen
• Trockenlauf
• • Luft im Pumpensystem oder im Befüllzyklus
  • Überlastung der Gruppe, Übertemperatur des Motors
  • Blockade der Elektropumpe
  • Schutz gegen Überströme
  • Überwachung der elektrischen Leistung
  • Überwachung von Leckagen im System
  • Übermäßige Durchflussmenge oder Störung im System

Bauweise
System zur Druckerhöhung mit integriertem Druckschalter.
Kompaktes und betriebsbereites Druckerhöhungssystem mit einfacher Installation.
Hocheffizienten Einphasen-Asynchronmotor.

Ausgestattet mit Druckmessung im Förderstrom, Rückschlagventil, Kontrolle und Verwaltung der elektrischen Versorgung des Motors sowie Temperatursensor.

Mit programmierbarer Logik ausgestattet und dank des analogen Sensors ermöglicht das Produkt die Programmierung des Wiederanlagedrucks.

Eine ideale Lösung, die die Notwendigkeit eines Ausdehnungsbehälters reduziert oder beseitigt.

• hoch effizienter Einphasen-Asynchronmotor
• nicht belasteter Kondensator in Spannung
• niedrigere und gleichmäßigere Motortemperatur
• Leistungsregelung des Motors
• Auswahl des Wiederanlagedrucks auf mehreren Ebenen
• keine Druckverluste aufgrund von Messgeräten
• Spannungs- und Stromkontrolle
• Überwachung des maximalen Anlaufstroms
• Beseitigung des Phänomens des Wasserhammers
• Schutzvorrichtungen
• Trockenlauf
• • Luftpresence in der Pumpe oder im Füllzyklus
  • Überlastung der Einheit, Übertemperatur des Motors
  • Blockierung der Elektropumpe
  • Schutz gegen Überströme
  • Stromversorgungskontrolle
  • Leckagekontrolle im System
  • Übermäßiger Durchfluss oder Fehler im System

Ausführung von einströmenden Tauchpumpen mit rückwärtigem Laufrad (Wirbel) mit vertikalem, geripptem Auslass. Doppelte Abdichtung auf der Welle, mit eingelassener Ölkammer, geschützt gegen Trockenlauf. Anwendungen für Abwässer aus Haushalten und Industrie, die für die Materialien der Pumpe nicht aggressiv sind, für schmutziges Wasser auch mit Feststoffen bis Ø 40 mm. Entwässerung von überfluteten Räumen oder Becken. Wasserentnahme aus Teichen, Flüssen, Regenwassersammelgruben und zur Bewässerung. Einsatzgrenzen Flüssigkeitstemperatur bis 35 °C. pH-Wert: 6-11. Maximale Eintauchtiefe: 5 m. Minimale Eintauchtiefe: 200 mm. Dauerbetrieb (mit tauchendem Motor). Motor Induktionsmotor, 2-polig, 50 Hz (n = 2900 1/min). GQS: dreiphasig 230 V ± 10%; dreiphasig 400 V ± 10%. H07RN-F-Kabel, 4G1 mm2, Länge 10 m, ohne Stecker. GQSM: einphasig 230 V ± 10%, mit Schwimmerschalter und thermischem Schutz. Eingebauter Kondensator. H07RN-F-Kabel, 3G1 mm2, Länge 10 m, mit CEI-UNEL 47166 Stecker. Isolierung Klasse F. Schutz IP X8 (für kontinuierliches Eintauchen). Trockener Wickel mit doppelter Feuchtigkeitsschutzimprägnierung. Ausführung nach: EN 60034-1; EN 60335-1, EN 60335-2-41.

Ausführung

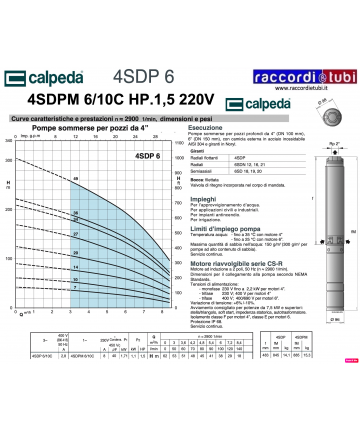

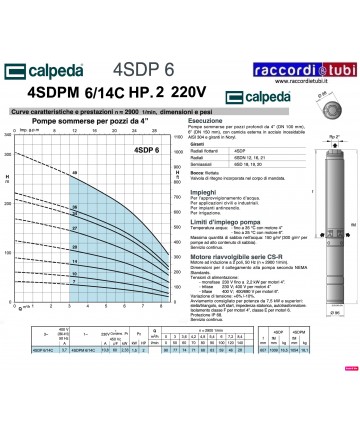

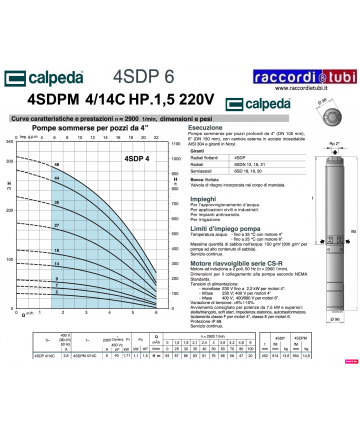

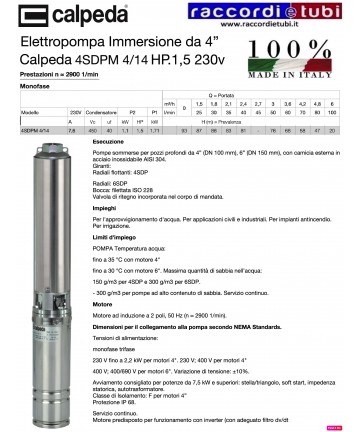

Tauchpumpen für tiefe Brunnen von 4" (DN 100 mm), 6" (DN 150 mm), mit Außenmantel aus Edelstahl AISI 304 und Laufrädern aus Noryl.

Auspuff: gewinde
Eingebaute Rückschlagklappe im Druckgehäuse.
Anwendungen
Zur Wasserversorgung. Für zivile und industrielle Anwendungen. Für Feuerwehranlagen.
Zur Bewässerung.
Betriebsgrenzen der Pumpe
Wassertemperatur: - bis 35 °C mit 4"-Motor - bis 25 °C mit 6"-Motor.
Maximale Sandmenge im Wasser: 150 g/m3 (300 g/m3 für Pumpen mit hohem Sandgehalt).
Dauerbetrieb.
Wickelbarer Motor der Serie CS-R
Induktionsmotor mit 2 Polen, 50 Hz (n ≈ 2900 1/min). Anschlüsse zur Verbindung mit der Pumpe gemäß NEMA-Standards.
Netzspannungen:
- einphasig 230 V bis 2,2 kW für 4"-Motoren. - dreiphasig 230 V; 400 V für 4"-Motoren
- dreiphasig 400 V; 400/690 V für 6"-Motoren.
Spannungsvariable: 6% /-10%.
Empfohlene Anlaufmethoden für Leistungen ab 7,5 kW und mehr: Stern/Dreieck, sanfter Start, statorische Impedanz, autotransformator. Isolierung Klasse F für 4"-Motoren, Klasse E für 6"-Motoren. Schutzart IP 68.
Dauerbetrieb.
4"-Motor für den Betrieb mit Wechselrichter vorbereitet (außer 4" einphasig).
6"-Motor für den Betrieb mit Wechselrichter vorbereitet (mit geeignetem dv/dt-Filter).

Ausführung Elektropumpen mit Blockbauweise und direkter Motor-Pumpen-Kupplung sowie einem einzigen Welle. NM: mit einem Laufrad. NMD: mit zwei gegenläufigen Laufrädern (mit ausgeglichener axiale Druck). Anschlüsse: UNI-ISO 228/1 gewinde. NM, NMD: Version mit Pumpengehäuse und Anschluss aus Gusseisen. B-NM, B-NMD: Version mit Pumpengehäuse und Anschluss aus Bronze. Die Pumpen aus Bronze werden komplett lackiert geliefert. Anwendungen - Für saubere Flüssigkeiten ohne abrasive Teile, nicht aggressiv gegenüber den Materialen der Pumpe (mit festen Partikeln bis zu 0,2% max). - Zur Wasserbereitstellung. - Für Heizungs-, Klimatisierungs-, Kühl- und Zirkulationsanlagen. - Für zivile und industrielle Anwendungen. - Zur Bewässerung. Einsatzgrenzen Flüssigkeitstemperatur: von -10 °C bis 90 °C. Umgebungstemperatur bis 40 °C. Manometrische Saughöhe bis zu 7 m. Maximale zulässige Enddruck im Pumpengehäuse: 10 bar. (16 bar für Pumpen NMD 25/190; NMD 32/210; NMD 40/180). Dauerbetrieb. Motor 2-poliger Induktionsmotor, 50 Hz (n = 2900 1/min). NM, NMD: dreiphasig 230/400 V ± 10%, bis zu 3 kW; 400/690 V ± 10%, von 4 bis 9,2 kW; NMM, NMDM: einphasig 230 V ± 10%, mit Thermoschutz. Isolierungsgrad F. Schutzart IP 54. Motor für den Betrieb mit einem 1,1 kW Wechselrichter vorbereitet. Dreiphasige Motoren mit Effizienzklasse IE3 (IE2 bis 0,65 kW). Ausführung gemäß EN 60034-1; EN 60034-30-1. EN 60335-1, EN 60335-2-41.

Ausführung
Tauchpumpen für tiefe Brunnen von 4” (DN 100 mm), 6” (DN 150 mm) mit einem Außenmantel aus Edelstahl AISI 304 und Laufrädern aus Noryl.

Anschluss: gewinde
Eingebaute Rückschlagventile im Druckgehäuse.
Anwendungen
Für die Wasserversorgung. Für zivile und industrielle Anwendungen. Für Brandschutzanlagen.
Zur Bewässerung.
Einsatzgrenzen der Pumpe
Wassertemperatur: - bis zu 35 °C mit 4” Motor - bis zu 25 °C mit 6” Motor.
Maximale Sandmenge im Wasser: 150 g/m3 (300 g/m3 für Pumpen mit hohem Sandgehalt).
Dauerbetrieb.
Wiederwickelbarer Motor der Serie CS-R
Induktionsmotor mit 2 Polen, 50 Hz (n ≈ 2900 1/min). Anschlussmaße für den Anschluss an die Pumpe gemäß NEMA Standards.
Spannung:
- einphasig 230 V bis zu 2,2 kW für 4” Motoren. - dreiphasig 230 V; 400 V für 4” Motoren
- dreiphasig 400 V; 400/690 V für 6” Motoren.
Spannungsschwankung: 6% /-10%.
Empfohlener Start für Leistungen von 7,5 kW und höher: Stern/Dreieck, sanfter Start, statorischer Widerstand, Autotransformator. Isolierung Klasse F für 4” Motoren, Klasse E für 6” Motoren. Schutzart IP 68.
Dauerbetrieb.
4” Motor vorbereitet für den Betrieb mit Wechselrichter (ausgenommen 4” einphasig).
6” Motor vorbereitet für den Betrieb mit Wechselrichter (mit geeignetem dv/dt Filter).

Ausführung von monoblock zentrifugalen Pumpen mit direkter Motor-Pumpen-Kopplung und einteiligem Welle. NM: einwärts. NMD: mit zwei gegenüberliegenden Rotors (mit ausgeglichener axialer Schubkraft) Anschlüsse: Gewinde UNI-ISO 228/1. NM, NMD: Ausführung mit Pumpengehäuse und Anschluss aus Gusseisen. B-NM, B-NMD: Ausführung mit Pumpengehäuse und Anschluss aus Bronze. Die Bronze-Pumpen werden komplett lackiert geliefert. Anwendungen - Für saubere Flüssigkeiten ohne abrasive Teile, nicht aggressiv für die Materialien der Pumpe (mit festen Bestandteilen bis max. 0,2%). - Für die Wasserversorgung. - Für Heizungs-, Klimatisierungs-, Kühl- und Zirkulationsanlagen. - Für zivile und industrielle Anwendungen. - Für Bewässerung. Einsatzgrenzen Flüssigkeitstemperatur: von -10 °C bis 90 °C. Umgebungstemperatur bis 40 °C. Saughöhe bis 7 m. Maximale Enddrücke, die im Pumpengehäuse erlaubt sind: 10 bar. (16 bar für Pumpen NMD 25/190; NMD 32/210; NMD 40/180). Dauerbetrieb. Motor 2-poliger Induktionsmotor, 50 Hz (n = 2900 1/min). NM, NMD: Drehstrom 230/400 V ± 10%, bis 3 kW; 400/690 V ± 10%, von 4 bis 9,2 kW; NMM, NMDM: einphasig 230 V ± 10%, mit Thermoschutz. Isolationsklasse F. Schutzart IP 54. Motor vorgesehen für den Betrieb mit einem Frequenzumrichter ab 1,1 kW. Drehstrommotoren mit Effizienzklasse IE3 (IE2 bis 0,65 kW). Ausführung gemäß EN 60034-1; EN 60034-30-1. EN 60335-1, EN 60335-2-41.

TECHNISCHES DATENBLATT

Version ohne Schwimmer

Ausführung

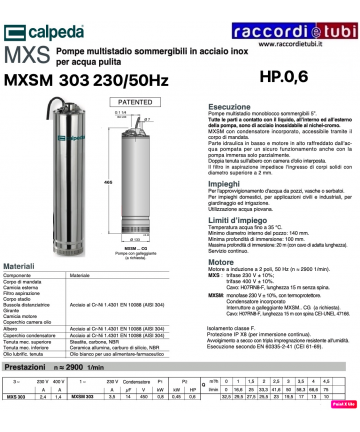

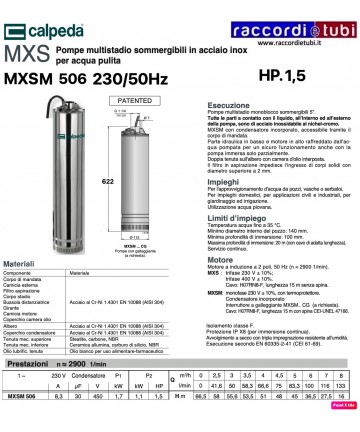

Mehrstufige, monoblock Tauchpumpen.
Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sowohl innen als auch außen, sind aus rostfreiem Nickel-Chrom-Stahl.
MXSM mit integriertem Kondensator, zugänglich über das Gehäuse der Fördereinheit.
Hydraulikteil unten und Motor oben, gekühlt durch die gepumpte Flüssigkeit für einen sicheren Betrieb, auch wenn die Pumpe nur teilweise eingetaucht ist.
Doppelte Abdichtung am Wellenstumpf mit einer dazwischenliegenden Ölkammer.
Der Ansaugfilter verhindert das Eindringen von festen Körpern mit einem Durchmesser von mehr als 2 mm.

Anwendungen
- Für die Wasserversorgung aus Brunnen, Becken oder Tanks.
- Für den Hausgebrauch, für zivile und industrielle Anwendungen, für Gartenbau und Bewässerung.
- Nutzung von Regenwasser.

Ausführung selbstansaugende Kreiselpumpen mit integriertem Ejektor. NG: Version mit Pumpengehäuse und Anschluss aus Gusseisen. B-NG: Version mit Pumpengehäuse und Anschluss aus Bronze. Die Bronze-Pumpen werden komplett lackiert geliefert. Anwendungen zur Wasserversorgung mit Ansaugung aus Brunnen. Zur Erhöhung des verfügbaren Drucks aus einem Verteilernetz (lokale Bestimmungen beachten). Für saubere Flüssigkeiten oder leicht verschmutztes Oberflächenwasser. Für Gartenarbeit. Für Reinigungen mit Wasserstrahl. Einsatzgrenzen Flüssigkeitstemperatur bis 40 °C. Umgebungstemperatur bis 40 °C. Maximal zulässiger Enddruck im Pumpengehäuse 10 bar. Kontinuierlicher Betrieb. Motor Induktionsmotor, 2-polig, 50 Hz (n = 2900 1/min). NG: dreiphasig 230/400 V ± 10%. NGM: einphasig 230 V ± 10%, mit Thermoschutz. Kondensator in der Anschlussdose eingebaut. Isolierung Klasse F. Schutzart IP 54. Dreiphasenmotoren mit Effizienzklasse IE3 (IE2 bis 0,65 kW). Ausführung gemäß EN 60034-1; EN 60034-30-1. EN 60335-1, EN 60335-2-41.

Ausführung
Tauchpumpen für Tiefbrunnen von 4" (DN 100 mm), 6" (DN 150 mm), mit Außenmantel aus Edelstahl AISI 304 und Laufrädern aus Noryl.

Flansch: gewinde
Rückschlagventil im Druckkörper integriert.
Anwendungen
Für die Wasserversorgung. Für zivil- und industrielle Anwendungen. Für Feuerlöschanlagen.
Für die Bewässerung.
Einsatzgrenzen der Pumpe
Wassertemperatur: - bis 35 °C mit 4" Motor - bis 25 °C mit 6" Motor.
Maximale Sandmenge im Wasser: 150 g/m3 (300 g/m3 für Pumpen mit hohem Sandgehalt).
Dauerbetrieb.
Wickelbarer Motor der Serie CS-R
Induktionsmotor mit 2 Polen, 50 Hz (n ≈ 2900 1/min). Anschlüsse zum Pumpen gemäß NEMA-Standards.
Netzspannungen:
- einphasig 230 V bis 2,2 kW für 4" Motoren. - dreiphasig 230 V; 400 V für 4" Motoren
- dreiphasig 400 V; 400/690 V für 6" Motoren.
Spannungsvariation: 6% /-10%.
Empfohlener Start für Leistungen ab 7,5 kW: Stern/Dreieck, sanfter Start, statorische Impedanz, Autotransformator. Isolierung Klasse F für 4" Motoren, Klasse E für 6" Motoren. Schutzart IP 68.
Dauerbetrieb.
4" Motor für Betrieb mit Wechselrichter vorbereitet (ausgenommen 4" einphasig).
6" Motor für Betrieb mit Wechselrichter vorbereitet (mit geeignetem dv/dt-Filter).

Ausführung von selbstansaugenden, einstufigen Kreiselpumpen mit integriertem Ejektor. NG: Version mit Pumpengehäuse und Anschluss aus Gusseisen. B-NG: Version mit Pumpengehäuse und Anschluss aus Bronze. Die Bronzepumpen werden komplett lackiert geliefert. Anwendungen Für die Wasserversorgung mit Ansaugung aus Brunnen. Zur Erhöhung des verfügbaren Drucks aus einem Verteilungssystem (die örtlichen Vorschriften beachten). Für saubere Flüssigkeiten oder leicht verschmutztes Oberflächenwasser. Für Gartenarbeit. Für Reinigungen mit Wasserstrahl. Einsatzgrenzen Flüssigkeitstemperatur bis 40 °C. Umgebungstemperatur bis 40 °C. Maximale Enddruck im Pumpengehäuse 10 bar. Dauerbetrieb. Motor Induktionsmotor mit 2 Polen, 50 Hz (n = 2900 1/min). NG: Drehstrom 230/400 V ± 10 %. NGM: Einphasen 230 V ± 10 %, mit Thermoschutz. Kondensator in der Anschlussdose integriert. Isolierung Klasse F. Schutzart IP 54. Drehstrommotoren mit Effizienzklasse IE3 (IE2 bis 0,65 kW). Ausführung gemäß EN 60034-1; EN 60034-30-1. EN 60335-1, EN 60335-2-41.

Ausführung von selbstansaugenden Blockzentrifugalpumpen mit integriertem Ejektor. NG: Version mit Pumpengehäuse und Anschluss aus Gusseisen. B-NG: Version mit Pumpengehäuse und Anschluss aus Bronze. Die Bronzepumpen werden vollständig lackiert geliefert. Anwendungen Zur Wasserversorgung mit Ansaugung aus Brunnen. Zur Erhöhung des verfügbaren Drucks aus einem Verteilernetz (lokale Vorschriften beachten). Für saubere Flüssigkeiten oder leicht verschmutztes Oberflächenwasser. Für die Gartenbewässerung. Für Reinigungen mit Wasserstrahl. Einsatzgrenzen Flüssigkeitstemperatur bis 40 °C. Umgebungstemperatur bis 40 °C. Maximale zulässige Enddruck im Pumpengehäuse 10 bar. Dauerbetrieb. Motor Induktionsmotor mit 2 Polen, 50 Hz (n = 2900 1/min). NG: dreiphasig 230/400 V ± 10 %. NGM: einphasig 230 V ± 10 %, mit Thermoschutz. Kondensator im Anschlusskasten eingebaut. Isolierungsklasse F. Schutzart IP 54. Dreiphasenmotoren mit Effizienzklasse IE3 (IE2 bis 0,65 kW). Ausführung gemäß EN 60034-1; EN 60034-30-1. EN 60335-1, EN 60335-2-41.

Horizontal mehrstufige Blockpumpen

Ausführung
Horizontal mehrstufige Blockpumpen aus rostfreiem Stahl
Kompakte und robuste Bauweise, ohne überstehende Flansche und mit monolithischem Pumpenmotoranschluss mit Standfüßen. Pumpengehäuse aus einem Stück, einseitig offen (Barrel-Gehäuse), mit frontaler Ansaugöffnung über der Pumpenachse und radialem Auslass nach oben.
Füll- und Entlüftungsstopfen an der Mittelachse, von beiden Seiten zugänglich (wie das Anschlussgehäuse).
Einsatzbereiche
Für die Wasserversorgung.
Für saubere Flüssigkeiten, ohne abrasive Bestandteile, nicht aggressiv gegenüber Edelstahl (auf Wunsch mit Anpassung der Dichtungsmaterialien).
Universelle Pumpe, für den Hausgebrauch, für zivile und industrielle Anwendungen, für Gartenarbeit und Bewässerung.
Einsatzgrenzen
Flüssigkeitstemperatur von -15 °C bis 110 °C.
Umgebungstemperatur bis zu 40 °C.
Maximale zulässige Enddruck im Pumpengehäuse: 8 bar. Dauerbetrieb.

Motor
2-poliger Induktionsmotor, 50 Hz (n ≈ 2900 U/min). MXHL : dreiphasig 230/400 V ± 10%.
MXHLM : einphasig 230 V ± 10%, mit Thermoschutz.
Kondensator im Anschlussgehäuse integriert. Isolierung Klasse F.
Schutzart IP 54.
Motor für den Betrieb mit einem Wechselrichter von 1,1 kW vorbereitet. Drehstrommotoren mit Effizienzklasse IE3 (IE2 bis 0,65 kW).

Horizontal mehrstufige Blockpumpen

Ausführung
Horizontal mehrstufige Blockpumpen aus rostfreiem Stahl
Kompakte und robuste Bauweise, ohne überstehende Flansche und mit monolithischem Motorpumpenanschluss mit Standfüßen. Pumpengehäuse aus einem Stück, einseitig offen (Barrel casing), mit vorne liegendem Ansaugstutzen über der Pumpenachse und radialem Auslass oben.
Füll- und Entlastungsstopfen in der Mitte, von jeder Seite zugänglich (wie das Anschlussgehäuse).
Einsatzbereiche
Zur Wasserversorgung.
Für saubere Flüssigkeiten, ohne abrasive Teile, nicht aggressiv gegenüber rostfreiem Stahl (auf Anfrage Anpassung der Dichtungsmaterialien).
Universelle Pumpe, für den privaten Einsatz, für zivile und industrielle Anwendungen, für Gartenbau und Bewässerung.
Einsatzgrenzen
Flüssigkeitstemperatur von -15 °C bis 110 °C.
Umgebungstemperatur bis 40 °C.
Maximal zulässiger Enddruck im Pumpengehäuse: 8 bar. Dauerbetrieb.

Motor
Induktionsmotor mit 2 Polen, 50 Hz (n ≈ 2900 1/min). MXHL : dreiphasig 230/400 V ± 10%.
MXHLM : einphasig 230 V ± 10%, mit thermischem Schutz.
Kondensator in der Anschlussbox integriert. Isolation Klasse F.
Schutzart IP 54.
Motor vorbereitet für den Betrieb mit einem Inverter von 1,1 kW. Dreiphasenmotoren mit Energieeffizienzklasse IE3 (IE2 bis 0,65 kW).

Ausführung Zentrifugal-Monoblockpumpen mit direkter Motor-Pumpe-Kupplung und einer einzigen Welle. NM: monoblock. NMD: mit zwei gegensätzlichen Laufrädern (mit ausgeglichener Axialkraft) Anschlüsse: UNI-ISO 228/1 gewindefest. NM, NMD: Version mit Pumpengehäuse und Anschluss aus Gusseisen. B-NM, B-NMD: Version mit Pumpengehäuse und Anschluss aus Bronze. Die Bronze-Pumpen werden vollständig lackiert geliefert. Anwendungen - Für saubere Flüssigkeiten ohne abrasive Teile, nicht aggressiv für die Materialien der Pumpe (mit festen Partikeln bis max. 0,2%). - Für die Wasserversorgung. - Für Heizungs-, Klimatisierungs-, Kühl- und Zirkulationsanlagen. - Für zivile und industrielle Anwendungen. - Für die Bewässerung. Einsatzgrenzen Flüssigkeitstemperatur: von -10 °C bis 90 °C. Umgebungstemperatur bis 40 °C. Manometrische Ansaughöhe bis 7 m. Maximal zulässiger Enddruck im Pumpengehäuse: 10 bar. (16 bar für Pumpen NMD 25/190; NMD 32/210; NMD 40/180). Dauerbetrieb. Motor Motor mit 2 Polen, 50 Hz (n = 2900 1/min). NM, NMD: dreiphasig 230/400 V ± 10%, bis 3 kW; 400/690 V ± 10%, von 4 bis 9,2 kW; NMM, NMDM: einphasig 230 V ± 10%, mit Thermoschutz. Isolierung Klasse F. Schutzart IP 54. Motor für den Betrieb mit einem 1,1 kW Wechselrichter ausgelegt. Dreiphasenmotoren mit Effizienzklasse IE3 (IE2 bis 0,65 kW). Ausführung gemäß EN 60034-1; EN 60034-30-1. EN 60335-1, EN 60335-2-41.

Ausführung von selbstansaugenden einbaufähigen Kreiselpumpen mit integriertem Ejektor. NG: Version mit Pumpengehäuse und Anschluss aus Gusseisen. B-NG: Version mit Pumpengehäuse und Anschluss aus Bronze. Die Bronzenpumpen werden vollständig lackiert geliefert. Anwendungen zur Wasserversorgung mit Ansaugung aus Brunnen. Zur Erhöhung des verfügbaren Drucks aus einem Verteilungsnetz (die lokalen Vorschriften beachten). Für saubere Flüssigkeiten oder leicht verschmutztes Oberflächenwasser. Für die Gartenpflege. Für Reinigungen mit Wasserstrahl. Anwendungseinschränkungen Flüssigkeitstemperatur bis 40 °C. Umgebungstemperatur bis 40 °C. Maximale erlaubte Enddruck im Pumpengehäuse 10 bar. Dauerbetrieb. Motor Induktionsmotor mit 2 Polen, 50 Hz (n = 2900 1/min). NG: Dreiphasig 230/400 V ± 10 %. NGM: einphasig 230 V ± 10 %, mit thermischem Schutz. Kondensator in der Anschlussdose eingebaut. Isolierung Klasse F. Schutzart IP 54. Dreiphasige Motoren mit Effizienzklasse IE3 (IE2 bis 0,65 kW). Ausführung nach EN 60034-1; EN 60034-30-1; EN 60335-1, EN 60335-2-41.

Ausführung von einphasigen Kreiselpumpen mit direkter Motor-Pumpen-Kupplung und einem einzigen Wellen. NM: einläufig. NMD: mit zwei gegensinnigen Laufrädern (mit ausgewogenem Axialdruck) Anschlüsse: gewinde UNI-ISO 228/1. NM, NMD: Version mit Pumpengehäuse und Anschluss aus Gusseisen. B-NM, B-NMD: Version mit Pumpengehäuse und Anschluss aus Bronze. Die Brunnenpumpen aus Bronze werden komplett lackiert geliefert. Anwendungen - Für saubere Flüssigkeiten ohne abrasiven Materialien, nicht aggressiv für die Materialien der Pumpe (mit festen Partikeln bis max. 0,2%). - Für die Wasserversorgung. - Für Heizungs-, Klimaanlagen-, Kühl- und Zirkulationssysteme. - Für zivilen und industriellen Anwendungen. - Für die Bewässerung. Einsatzgrenzen Flüssigkeitstemperatur: von -10 °C bis 90 °C. Umgebungstemperatur bis 40 °C. Manometrische Saughöhe bis 7 m. Maximal zulässiger Enddruck im Pumpengehäuse: 10 bar. (16 bar für Pumpen NMD 25/190; NMD 32/210; NMD 40/180). Dauerbetrieb. Motor 2-poliger Induktionsmotor, 50 Hz (n = 2900 1/min). NM, NMD: dreiphasig 230/400 V ± 10%, bis 3 kW; 400/690 V ± 10%, von 4 bis 9,2 kW; NMM, NMDM: einphasig 230 V ± 10%, mit Thermoschutz. Isolierung Klasse F. Schutzart IP 54. Motor geeignet für Betrieb mit Inverter ab 1,1 kW. Dreiphasige Motoren mit Effizienzklasse IE3 (IE2 bis 0,65 kW). Ausführung nach EN 60034-1; EN 60034-30-1. EN 60335-1, EN 60335-2-41.

TECHNISCHES DATENBLATT

Version ohne Schwimmer

Ausführung

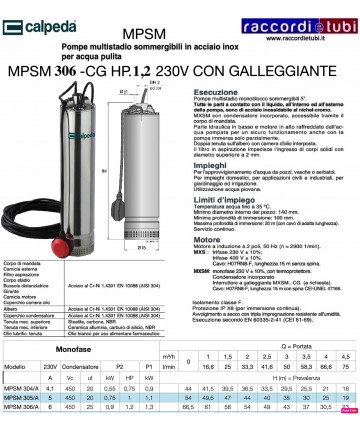

Mehrstufige Blockpumpen für den Unterwasserbetrieb.
Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sowohl innen als auch außen an der Pumpe, bestehen aus rostfreiem Nickel-Chrom-Stahl.
MXSM mit integriertem Kondensator, zugänglich über das Druckgehäuse.
Hydraulikteil unten und Motor oben, gekühlt durch die gepumpte Flüssigkeit für einen sicheren Betrieb, auch wenn die Pumpe nur teilweise eingetaucht ist.
Doppelte Abdichtung an der Welle mit einer dazwischen liegenden Ölkammer.
Der Ansaugfilter verhindert das Eindringen von festen Körpern mit einem Durchmesser von mehr als 2 mm.

Einsatzmöglichkeiten
- Zur Wasserförderung aus Brunnen, Becken oder Tanks.
- Für den Hausgebrauch, für zivile und industrielle Anwendungen, für Gartenarbeit und Bewässerung.
- Nutzung von Regenwasser.

Horizontale, mehrstufige Blockpumpen

Ausführung
Horizontale, mehrstufige Blockpumpen aus rostfreiem Stahl
Kompakte und robuste Bauweise, ohne vorstehende Flansch und mit monolithischer Pumpenmotorverbindung mit Standfüßen. Pumpengehäuse in einem Stück, auf einer Seite geöffnet (Barrel-Gehäuse), mit einer Saugöffnung an der Oberseite der Pumpenachse und einem radialen Auslass oben.
Füll- und Entleerungsstopfen an der Mitte, von beiden Seiten zugänglich (wie das Anschlusskasten).
Anwendungen
Zur Wasserversorgung.
Für saubere Flüssigkeiten, ohne abrasive Bestandteile, nicht aggressiv für rostfreien Stahl (mit Anpassung, auf Anfrage, der Dichtungsmaterialien).
Universelle Pumpe, für den Hausgebrauch, für zivil- und industrielle Anwendungen, für Gartenbau und Bewässerung.
Einsatzgrenzen
Flüssigkeitstemperatur von -15 °C bis 110 °C.
Umgebungstemperatur bis 40 °C.
Maximale zulässige Enddrücke im Pumpengehäuse: 8 bar. Dauerbetrieb.

Motor
2-poliger Induktionsmotor, 50 Hz (n ≈ 2900 1/min). MXHL: dreiphasig 230/400 V ± 10%.
MXHLM: einphasig 230 V ± 10%, mit Thermoschutz.
Kondensator im Anschlusskasten integriert. Isolierung Klasse F.
Schutz IP 54.
Motor für den Betrieb mit einem 1,1 kW Wechselrichter vorbereitet. Dreiphasige Motoren mit Effizienzklasse IE3 (IE2 bis 0,65 kW).
