Artikel der Marke CALPEDA

Ausführung von monobloc Kreiselpumpen mit direkter Motor-Pumpe-Kopplung und einteiligem Welle. NM: monogirant. NMD: mit zwei gegenläufigen Laufrädern (mit ausgewogenem axialen Druck) Anschlüsse: gewinded UNI-ISO 228/1. NM, NMD: Version mit Pumpengehäuse und Anschluss aus Gusseisen. B-NM, B-NMD: Version mit Pumpengehäuse und Anschluss aus Bronze. Die Bronze-Pumpen werden vollständig lackiert geliefert. Anwendungen - Für saubere Flüssigkeiten ohne abrasive Teile, die die Materialien der Pumpe nicht angreifen (mit soliden Teilen bis max. 0,2%). - Für die Wasserversorgung. - Für Heizungs-, Klimaanlagen-, Kühl- und Zirkulationsanlagen. - Für zivile und industrielle Anwendungen. - Für Bewässerung. Einsatzgrenzen Flüssigkeitstemperatur: von -10 °C bis 90 °C. Umgebungstemperatur bis 40 °C. Manometrische Saughöhe bis zu 7 m. Maximale zulässige Enddrücke im Pumpengehäuse: 10 bar. (16 bar für Pumpen NMD 25/190; NMD 32/210; NMD 40/180). Dauerbetrieb. Motor Induktionsmotor mit 2 Polen, 50 Hz (n = 2900 1/min). NM, NMD: dreiphasig 230/400 V ± 10%, bis 3 kW; 400/690 V ± 10%, von 4 bis 9,2 kW; NMM, NMDM: einphasig 230 V ± 10%, mit thermischem Schutz. Isolierung Klasse F. Schutzart IP 54. Motor für den Betrieb mit einem Inverter bis 1,1 kW vorbereitet. Dreiphasenmotoren mit Energieeffizienzklasse IE3 (IE2 bis 0,65 kW). Ausführung gemäß EN 60034-1; EN 60034-30-1. EN 60335-1, EN 60335-2-41.

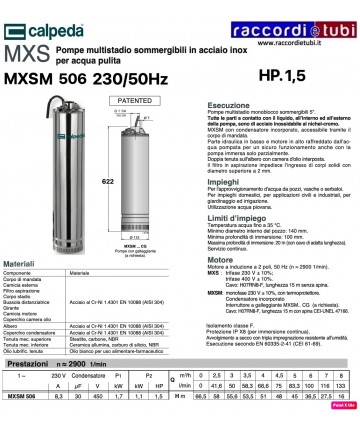

TECHNISCHES DATENBLATT

Version ohne Schwimmer

Ausführung
Mehrstufige blockierte Tauchpumpen.
Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sowohl innerhalb als auch außerhalb der Pumpe, bestehen aus rostfreiem Stahl mit Nickel-Chrom.
MXSM mit integriertem Kondensator, zugänglich über das Auslassgehäuse.
Hydraulikteile unten und Motor oben, der durch das gepumpte Wasser gekühlt wird, für einen sicheren Betrieb, selbst wenn die Pumpe nur teilweise eingetaucht ist.
Doppelter Dichtsatz auf der Welle mit dazwischenliegendem Ölkammer.
Der Ansaugfilter verhindert das Eindringen von festen Körpern mit einem Durchmesser von mehr als 2 mm.

Anwendungen
- Zur Wasserversorgung aus Brunnen, Becken oder Tanks.
- Für den Hausgebrauch, für zivile und industrielle Anwendungen, für Gartenbau und Bewässerung.
- Nutzung von Regenwasser.

Horizontale, mehrstufige Blockpumpen

Ausführung
Horizontale, mehrstufige Blockpumpen aus rostfreiem Stahl
Kompakte und robuste Bauweise, ohne herausstehende Flansch und mit monolithischem Pumpenmotoranschluss mit Auflagefüßen. Pumpengehäuse aus einem Stück, einseitig offen (Barrel-Gehäuse), mit frontalem Ansaugstutzen über der Pumpenachse und radialem Druckstutzen oben.
Füll- und Entlüftungsstopfen in der Mitte, von beiden Seiten zugänglich (wie der Anschlusskasten).
Anwendungen
Zur Wasserversorgung.
Für saubere Flüssigkeiten, ohne abrasive Bestandteile, nicht aggressiv gegenüber rostfreiem Stahl (mit Anpassung, auf Anfrage, der Dichtungsmaterialien).
Universelle Pumpe, für den Hausgebrauch, für zivile und industrielle Anwendungen, für Gartenbewässerung.
Einsatzgrenzen
Flüssigkeitstemperatur von -15 °C bis 110 °C.
Umgebungstemperatur bis 40 °C.
Maximal erlaubter Enddruck im Pumpengehäuse: 8 bar. Dauerbetrieb.

Motor
2-poliger Induktionsmotor, 50 Hz (n ≈ 2900 1/min). MXHL : dreiphasig 230/400 V ± 10%.
MXHLM : einphasig 230 V ± 10%, mit Thermoschutz.
Kondensator im Anschlusskasten integriert. Isolierung Klasse F.
Schutzart IP 54.
Motor vorbereitet für den Betrieb mit einem 1,1 kW Wechselrichter. Dreiphasenmotoren mit Effizienzklasse IE3 (IE2 bis 0,65 kW).

Ausführung von einbaufertigen, monoblock Zentrifugalpumpen mit Direktantrieb Motor-Pumpe und einteiligem Wellenantrieb. NM: einradial. NMD: mit gegensinnigen zwei Laufrädern (mit ausgewogener axiale Druck). Anschlüsse: gewinde UNI-ISO 228/1. NM, NMD: Version mit Pumpengehäuse und Anschluss aus Gusseisen. B-NM, B-NMD: Version mit Pumpengehäuse und Anschluss aus Bronze. Die Bronzenpumpen werden vollständig lackiert geliefert. Anwendungen - Für saubere Flüssigkeiten ohne abrasive Bestandteile, die nicht aggressiv gegenüber den Materialien der Pumpe sind (mit festen Bestandteilen bis zu max. 0,2%). - Zur Wasserversorgung. - Für Heizungs-, Klimaanlagen-, Kühl- und Zirkulationsanlagen. - Für zivile und industrielle Anwendungen. - Zur Bewässerung. Einsatzgrenzen Flüssigkeitstemperatur: von -10 °C bis 90 °C. Umgebungstemperatur bis 40 °C. Saugdruckhöhe bis zu 7 m. Maximale zulässige Enddruck im Pumpengehäuse: 10 bar. (16 bar für Pumpen NMD 25/190; NMD 32/210; NMD 40/180). Dauerbetrieb. Motor Induktionsmotor mit 2 Polen, 50 Hz (n = 2900 1/min). NM, NMD: dreiphasig 230/400 V ± 10%, bis zu 3 kW; 400/690 V ± 10%, von 4 bis 9,2 kW; NMM, NMDM: einphasig 230 V ± 10%, mit thermischem Schutz. Isolierung Klasse F. Schutzart IP 54. Motor für Betrieb mit Invertern bis 1,1 kW geeignet. Dreiphasenmotoren mit Effizienzklasse IE3 (IE2 bis 0,65 kW). Ausführung gemäß EN 60034-1; EN 60034-30-1; EN 60335-1, EN 60335-2-41.
