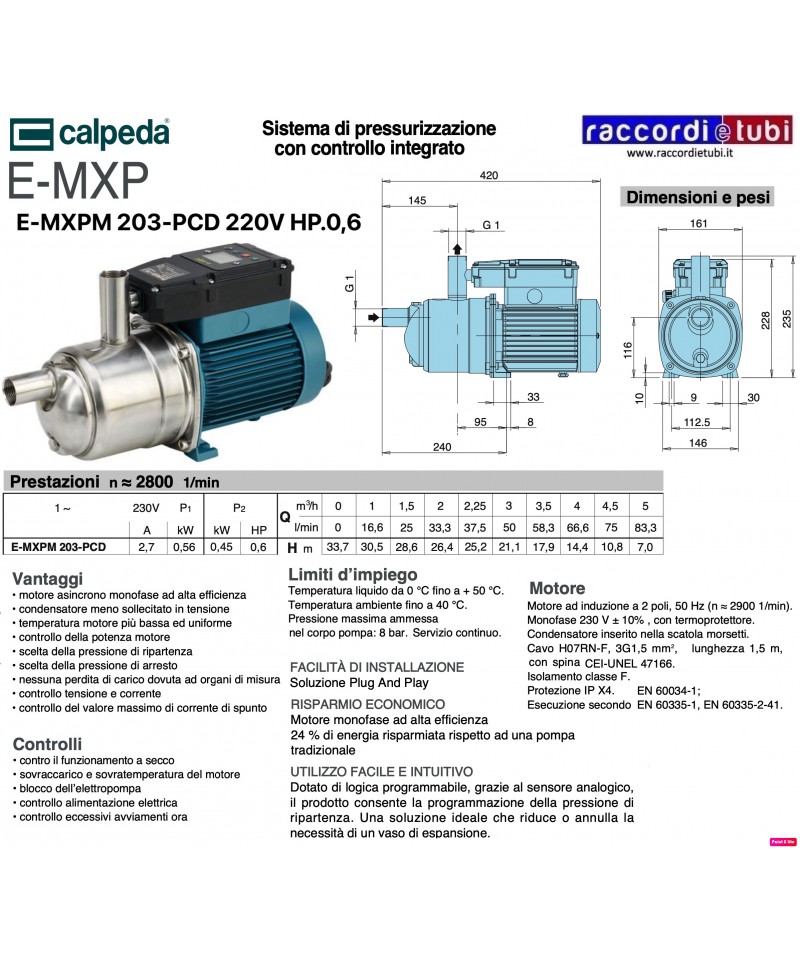

ELEKTROPUMPE CALPEDA E-MXPM203-PCD HP.0,6

Neue Generation von mehrstufigen Tauchpumpen, die entwickelt wurden, um eine noch größere Zuverlässigkeit zu gewährleisten, dank patentierter innovativer technischer Lösungen, die ein Blockieren der Elektropumpen selbst nach längeren Stillstandzeiten verhindern.
Aufgrund ihrer hohen Effizienz und Zuverlässigkeit werden sie empfohlen, um sauberes Wasser im häuslichen, zivilen und landwirtschaftlichen Sektor zu pumpen, zur Wasserverteilung in Verbindung mit Druckbehältern, zur Bewässerung von Gemüse- und Ziergärten, zur Druckerhöhung usw.

Flüssigkeitstyp: Sauberes Wasser

Verwendungen: häuslich, zivil, Landwirtschaft

Einsatzmöglichkeiten: Wasserversorgung, Druckanlagen, Bewässerung

Typ: Tauchpumpen

Familie: mehrstufige Tauchpumpen

Leistungsbereich:

• Fördermenge bis zu 180 l/min (10,8 m³/h)
• Förderhöhe bis zu 93 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 40 °C

• Elektropumpen ohne externen Schwimmerschalter
• Elektropumpe mit einer anderen Kabellänge geliefert
• Andere Spannungen oder Frequenz bei 60 Hz
• Halterungskit für den horizontalen Betrieb

TWI 5 EM/FS mit integriertem Schwimmerschalter

Untergetauchte Motorpumpe, selbstansaugend, mehrstufig, vollständig submersible mit Standard-Saugfilter für die Installation oberhalb des Bodenbehälters/Wassertanks.

Für das Pumpen von klarem Wasser aus Tanks, Zisternen oder Brunnen bis zu einer Tauchtiefe von 17 m. Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sind korrosionsbeständig.

Pumpe in einphasiger Ausführung mit Anschlusskabel, Schaltschrank (IP55) mit thermischem Überlastschutz, ON/OFF-Schalter und einem 2 m langen Anschlusskabel mit Schuko-Stecker...

Lieferumfang

• Pumpe mit einem 20 m langen Anschlusskabel von der Pumpe zum Schaltschrank und einem 2 m langen Anschlusskabel mit Stecker ab dem Schaltschrank
• Polypropylen-Befestigungskabel
• Montage-, Bedienungs- und Wartungsanleitung

Konstruktion
Druckerhöhungssystem mit integriertem Druckschalter.
Kompakte, betriebsbereite Druckerhöhungsgruppe mit einfacher Installation.
Hocheffizienter einphasiger Asynchronmotor.

Ausgestattet mit einem Druckmessgerät für die Fördermenge, einem Rückschlagventil, der Kontrolle und Verwaltung der elektrischen Zuleitungen des Motors und einem Temperatursensor.

Ausgestattet mit programmierbarer Logik ermöglicht das Produkt dank des analogen Sensors die Programmierung des Wiedereinschalt-Drucks.

Eine ideale Lösung, die die Notwendigkeit eines Ausdehnungsbehälters reduziert oder beseitigt.

• Hocheffizienter einphasiger Asynchronmotor
• Nicht belasteter Kondensator
• Geringere und gleichmäßigere Motortemperatur
• Kontrolle der Motorleistung
• Auswahl des Wiedereinschalt-Drucks auf mehreren Ebenen
• Keine Druckverluste durch Messgeräte
• Überwachung von Spannung und Strom
• Überwachung des maximalen Anlaufstroms
• Beseitigung des Schlagwasserschlags
• Schutz
• Trockenlauf
• • Luft im Pumpenkreislauf oder im Füllzyklus
  • Überlast des Aggregats, Übertemperatur des Motors
  • Blockierung der Elektropumpe
  • Schutz gegen Überströme
  • Stromversorgungskontrolle
  • Überprüfung von Anlagenausfällen
  • Übermäßiger Durchfluss oder Anlagenausfall

Die neue Serie von mehrstufigen Tauchpumpen wurde entwickelt, um eine noch höhere Zuverlässigkeit zu gewährleisten, dank innovativer technischer Lösungen, die den Stillstand der Pumpen selbst nach langen periods der Inaktivität verhindern.
Aufgrund der hohen Effizienz und Zuverlässigkeit werden sie empfohlen, um sauberes Wasser im häuslichen, zivilen und landwirtschaftlichen Sektor zu pumpen, zur Wasserversorgung in Verbindung mit Druckbehältern, zur Bewässerung von Gärten und Obstgärten, zur Druckerhöhung usw.

Flüssigkeitsart: Sauberes Wasser

Verwendungen: häuslich, zivil, Landwirtschaft

Einsatzgebiete: Wasserversorgung, Druckerhöhungsanlagen, Bewässerung

Typ: taucht

Familie: mehrstufige Tauchpumpen

Leistungsbereich:

• Durchflussrate bis zu 180 l/min (10,8 m³/h)
• Förderhöhe bis zu 93 m

Einschränkungen:

• Flüssigkeitstemperatur bis zu 40 °C

• Pumpen ohne externen Schwimmschalter
• Pumpe ausgestattet mit einem anderen Kabel für die Stromversorgung
• Andere Spannungen oder Frequenz 60 Hz
• Kit zur Unterstützung für den horizontalen Betrieb

FÜR INVERTER MIT STROMVERSORGUNG 230 AUSGANG 380

Flüssigkeitsart: Reines Wasser

Verwendungen: privat, zivil, industriell

Einsatzmöglichkeiten: Wasserversorgung, Brandlöschanlagen, Druckerhöhungsanlagen, Bewässerung

Typ: Tauchpumpen

Familie: Motoren 4" - 6"

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Einsatztiefe bis zu 200 m unter Wasserspiegel
• Starts/Stunde: max. 20 in regelmäßigen Abständen
• Mindestkühlfluss 8 cm/s
• Dauerbetrieb S1

Flüssigkeitstyp: Sauberes Wasser

Verwendungen: haushalts-, zivil-, industriell

Einsatzgebiete: Wasserversorgung, Brandschutzanlagen, Druckanlagen, Bewässerung

Typ: tauchend

Familie: Motoren 4" - 6"

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Einsatztiefe bis zu 200 m unter Wasseroberfläche
• Starts/Stunde: max 20 in regelmäßigen Abständen
• Minimale Kühlflussrate 8 cm/s
• Dauerbetrieb S1

UM DIE EIGENSCHAFTEN ZU SEHEN, SEHEN SIE BITTE DAS ANGEFÜGTE PDF

Sie sind geeignet, um sauberes Wasser mit einem Sandgehalt von nicht mehr als 150 g/m³ zu pumpen.

Aufgrund der hohen Effizienz und Zuverlässigkeit sind sie für den Einsatz im häuslichen, zivilen und industriellen Bereich geeignet, für die Wasserverteilung in Verbindung mit Druckbehältern, für die Bewässerung, für Waschanlagen, zur Druckerhöhung für Brandbekämpfungsanlagen usw.

Flüssigkeitsart: sauberes Wasser

Einsatzmöglichkeiten: häuslich, zivil, industriell

Anwendungen: Bewässerung, Wasserversorgung, Druckerzeugungsanlagen

Typ: Tauchpumpen

Familie: Tauchpumpen 4"

Leistungsbereich:

• Durchflussrate bis zu 340 l/min (20,4 m³/h)
• Förderhöhe bis zu 390 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Maximaler Sandgehalt 150 g/m³
• Betriebstiefe unter Wasserstand:

    – 200 m mit 4PD-Motoren
    – 100 m mit 4PS-Motoren

• Betriebsart:

    – vertikal
    – horizontal mit den folgenden Grenzen:
       4SR1 - 4SR1.5 - 4SR2 - 4SR4 bis zu 27 Stufen
       4SR6 - 4SR8 - 4SR10 - 4SR12 - 4SR15 bis zu 17 Stufen

• Starts/Stunde: 20 in regelmäßigen Abständen
• Mindest Kühlmittelstrom 8 cm/s
• Dauerbetrieb S1

TECHNISCHES DATENBLATT

Version ohne Schwimmer

Ausführung
Mehrstufige monoblock Tauchpumpen.
Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sowohl innen als auch außen an der Pumpe, bestehen aus korrosionsbeständigem Nickel-Chrom-Stahl.
MXSM mit integriertem Kondensator, zugänglich über das Gehäuse.
Hydraulischer Teil unten und Motor oben, gekühlt durch das gepumpte Wasser für einen sicheren Betrieb, selbst wenn die Pumpe nur teilweise eintaucht.
Doppelte Abdichtung an der Welle mit interner Ölkammer.
Der Ansaugfilter verhindert das Eindringen von festen Körpern mit einem Durchmesser von mehr als 2 mm.

Einsatzbereiche
- Zur Wasserversorgung aus Brunnen, Becken oder Tanks.
- Für den Haushaltsgebrauch, für zivile und industrielle Anwendungen, für Gartenbau und Bewässerung.
- Nutzung von Regenwasser.

UM DIE EIGENSCHAFTEN ZU SEHEN, SIEHE ANLAGE-PDF

Sie sind für das Pumpen von klaren Wasser mit einem Sandgehalt von nicht mehr als 150 g/m³ empfohlen.

Für die hohe Effizienz und Zuverlässigkeit sind sie für den Einsatz im häuslichen, öffentlichen und industriellen Bereich geeignet, für die Wasserversorgung in Kombination mit Druckbehältern, für die Bewässerung, für Reinigungsanlagen, für den Druckaufbau in Brandschutzsystemen usw.

Flüssigkeitsart: Reines Wasser

Einsätze: häuslich, zivil, industriell

Verwendungen: Bewässerung, Wasserversorgung, Drucksysteme

Typ: eintauchend

Familie: eintauchend 4"

Leistungsbereich:

• Durchflussrate bis zu 340 l/min (20,4 m³/h)
• Förderhöhe bis zu 390 m

Verwendungseinschränkungen:

• Flüssigkeitstemperatur bis zu 35 °C

• Maximaler Sandgehalt 150 g/m³
• Eintauchtiefe unter dem Wasserspiegel:

– 200 m mit 4PD-Motoren
– 100 m mit 4PS-Motoren

• Betrieb:

– vertikal
– horizontal mit den folgenden Einschränkungen:
4SR1 - 4SR1.5 - 4SR2 - 4SR4 bis zu 27 Stufen
4SR6 - 4SR8 - 4SR10 - 4SR12 - 4SR15 bis zu 17 Stufen

• Startvorgänge/Stunde: 20 in regelmäßigen Abständen
• Mindest-Kühlluftstrom des Motors 8 cm/s
• Dauerbetrieb S1

TWI 5 EM/FS mit integriertem Schwimmerschalter

Eintauchmotorpumpe, selbstansaugend, mehrstufig, komplett tauchfähig mit Standard-Saugfilter für die Installation oberhalb des Bodenbehälters/Zwischenspeichers.

Für das Pumpen von klarem Wasser aus Tanks, Zisternen oder Brunnen bis zu einer Eintauchtiefe von 17 m. Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sind korrosionsbeständig.

Pumpe in einphasiger Ausführung mit Anschlusskabel, elektrischem Schaltkasten (IP55) mit thermischem Motorschutz, ON/OFF-Schalter und 2 m Anschlusskabel mit Schuko-Stecker...

Lieferumfang

• Pumpe mit 20 m Anschlusskabel von der Pumpe zum Schaltkasten und ab dem Schaltkasten 2 m Anschlusskabel mit Stecker
• Polypropylen-Halteleine
• Montage-, Benutzungs- und Wartungsanleitung

Ausführung
Tauchpumpen für tiefen Brunnen von 4“ (DN 100 mm), 6“ (DN 150 mm), mit äußerem Mantel aus Edelstahl AISI 304 und Laufrädern aus Noryl.

Austritt: Gewinde
Rückschlagventil im Gehäuse integriert.
Anwendungen
Zur Wasserversorgung. Für private und industrielle Anwendungen. Für Brandschutzsysteme.
Zur Bewässerung.
Einsatzgrenzen der Pumpe
Wassertemperatur: - bis zu 35 °C mit 4“ Motor - bis zu 25 °C mit 6“ Motor.
Maximale Sandmenge im Wasser: 150 g/m3 (300 g/m3 für Pumpen mit hohem Sandgehalt).
Dauerbetrieb.
Wickelbare Motoren der Serie CS-R
Induktionsmotor 2-polig, 50 Hz (n ≈ 2900 1/min). Abmessungen für den Anschluss an die Pumpe gemäß NEMA-Standards.
Netzspannung:
- einphasig 230 V bis zu 2,2 kW für 4“ Motoren. - dreiphasig 230 V; 400 V für 4“ Motoren
- dreiphasig 400 V; 400/690 V für 6“ Motoren.
Spannungsschwankung: 6% /-10%.
Empfohlener Anlauf für Leistungen ab 7,5 kW: Stern/Dreieck, sanfter Anlauf, Statorimpedanz, Autotransformator. Isolierung der Klasse F für 4“ Motoren, Klasse E für 6“ Motoren. Schutzart IP 68.
Dauerbetrieb.
4“ Motor für Betrieb mit Wechselrichter vorbereitet (außer 4“ einphasig).
6“ Motor für Betrieb mit Wechselrichter vorbereitet (mit geeignetem dv/dt Filter).

Neue Generation von mehrstufigen Tauchpumpen, die entwickelt wurden, um eine noch größere Zuverlässigkeit zu gewährleisten, dank innovativer patentierter technischer Lösungen, die ein Blockieren der Elektropumpen auch nach längeren Stillstandszeiten verhindern.
Aufgrund ihrer hohen Effizienz und Zuverlässigkeit werden sie empfohlen, um sauberes Wasser im Haushalts-, Wohn- und Landwirtschaftssektor zu fördern, zur Wasserverteilung in Verbindung mit Drucktanks, zur Bewässerung von Gärten und Obstgärten, zur Druckerhöhung usw.

Flüssigkeitsart: Sauberes Wasser

Verwendung: Haushalts-, Wohn- und Landwirtschaft

Einsatzbereiche: Wasserversorgung, Druckerhöhungsanlagen, Bewässerung

Art: Tauchpumpen

Familie: Mehrstufige Tauchpumpen

Betriebsbereich:

• Fördermenge bis zu 180 l/min (10,8 m³/h)
• Förderhöhe bis zu 93 m

Einschränkungen bei der Verwendung:

• Flüssigkeitstemperatur bis zu 40 °C

• Elektropumpen ohne externen Schwimmerschalter
• Elektropumpe mit unterschiedlicher Kabellänge geliefert
• Andere Spannungen oder Frequenzen von 60 Hz
• Montageset für horizontalen Betrieb

Neue Generation von mehrstufigen Tauchpumpen, die entwickelt wurden, um noch mehr Zuverlässigkeit zu gewährleisten, dank patentierter innovativer technischer Lösungen, die ein Blockieren der Elektropumpen selbst nach längeren Stillstandszeiten verhindern.
Wegen ihrer hohen Effizienz und Zuverlässigkeit sind sie empfehlenswert zum Fördern von sauberem Wasser im häuslichen, zivilen und landwirtschaftlichen Bereich, zur Wasserversorgung in Verbindung mit Druckbehältern, zur Bewässerung von Gärten und Gemüsebeeten, zur Druckerhöhung usw.

Flüssigkeitstyp: Sauberes Wasser

Einsatzgebiete: haushaltsartig, zivil, Landwirtschaft

Verwendungen: Wasserversorgung, Druckerhöhungsanlagen, Bewässerung

Typ: tauchend

Familie: mehrstufige Tauchpumpen

Leistungsbereich:

• Fördermenge bis zu 180 l/min (10,8 m³/h)
• Förderhöhe bis zu 93 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 40 °C

• Elektropumpen ohne externen Schwimmerschalter
• Elektropumpe geliefert mit unterschiedlicher Kabellänge
• Andere Spannungen oder Frequenz bei 60 Hz
• Halterungskit für den horizontalen Betrieb

UM DIE EIGENSCHAFTEN ZU SEHEN, SEHEN SIE DAS ANGENEHMTE PDF

Geeignet zum Pumpen von sauberem Wasser mit einem Sandgehalt von nicht mehr als 150 g/m³.

Aufgrund der hohen Effizienz und Zuverlässigkeit sind sie für den Einsatz in der Haus-, Zivil- und Industrieanwendung geeignet, für die Wasserversorgung in Verbindung mit Druckbehältern, für die Bewässerung, für Reinigungsanlagen, für den Druckaufbau in Brandschutzanlagen usw.

Flüssigkeitsart: Sauberes Wasser

Verwendung: privat, zivil, industriell

Einsatz: Bewässerung, Wasserversorgung, Druckanlagen

Typ: tauchend

Familie: tauchend 4"

Leistungsbereich:

• Fördermenge bis zu 340 l/min (20,4 m³/h)
• Förderhöhe bis zu 390 m

Verwendungseinschränkungen:

• Flüssigkeitstemperatur bis zu 35 °C

• Maximaler Sandgehalt 150 g/m³
• Einsatz Tiefe unter Wasserstand:

    – 200 m mit 4PD-Motoren
    – 100 m mit 4PS-Motoren

• Betrieb:

    – vertikal
    – horizontal mit folgenden Einschränkungen:
       4SR1 - 4SR1.5 - 4SR2 - 4SR4 bis zu 27 Stufen
       4SR6 - 4SR8 - 4SR10 - 4SR12 - 4SR15 bis zu 17 Stufen

• Starts/Stunde: 20 in regelmäßigen Abständen
• Mindestkühlwasserfluss 8 cm/s
• Dauerbetrieb S1
