TWI 5 EM/FS mit integriertem Schwimmerschalter

Eintauchmotorpumpe, selbstansaugend, mehrstufig, komplett tauchfähig mit Standard-Saugfilter für die Installation oberhalb des Bodenbehälters/Zwischenspeichers.

Für das Pumpen von klarem Wasser aus Tanks, Zisternen oder Brunnen bis zu einer Eintauchtiefe von 17 m. Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sind korrosionsbeständig.

Pumpe in einphasiger Ausführung mit Anschlusskabel, elektrischem Schaltkasten (IP55) mit thermischem Motorschutz, ON/OFF-Schalter und 2 m Anschlusskabel mit Schuko-Stecker...

Lieferumfang

• Pumpe mit 20 m Anschlusskabel von der Pumpe zum Schaltkasten und ab dem Schaltkasten 2 m Anschlusskabel mit Stecker
• Polypropylen-Halteleine
• Montage-, Benutzungs- und Wartungsanleitung

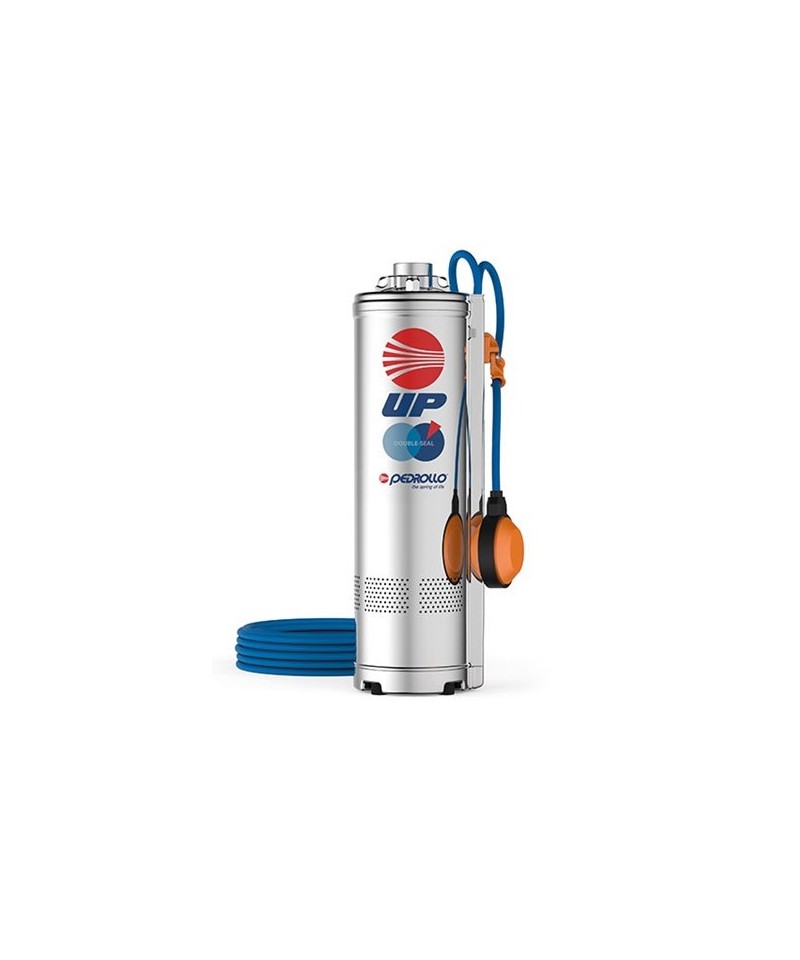

Neue Generation von mehrstufigen Tauchpumpen, die entwickelt wurden, um noch mehr Zuverlässigkeit zu gewährleisten, dank patentierter innovativer technischer Lösungen, die ein Blockieren der Elektropumpen selbst nach längeren Stillstandszeiten verhindern.
Wegen ihrer hohen Effizienz und Zuverlässigkeit sind sie empfehlenswert zum Fördern von sauberem Wasser im häuslichen, zivilen und landwirtschaftlichen Bereich, zur Wasserversorgung in Verbindung mit Druckbehältern, zur Bewässerung von Gärten und Gemüsebeeten, zur Druckerhöhung usw.

Flüssigkeitstyp: Sauberes Wasser

Einsatzgebiete: haushaltsartig, zivil, Landwirtschaft

Verwendungen: Wasserversorgung, Druckerhöhungsanlagen, Bewässerung

Typ: tauchend

Familie: mehrstufige Tauchpumpen

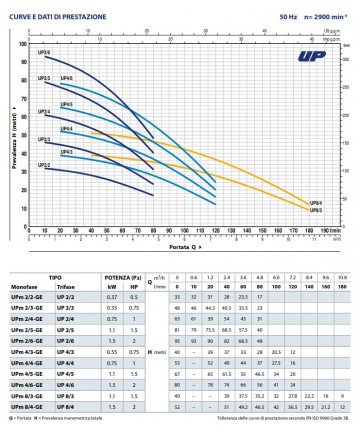

Leistungsbereich:

• Fördermenge bis zu 180 l/min (10,8 m³/h)
• Förderhöhe bis zu 93 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 40 °C

• Elektropumpen ohne externen Schwimmerschalter
• Elektropumpe geliefert mit unterschiedlicher Kabellänge
• Andere Spannungen oder Frequenz bei 60 Hz
• Halterungskit für den horizontalen Betrieb

UM DIE TECHNISCHEN DATEN ZU SEHEN, SIEHE ANGENEHENDE PDF

Sie sind für das Pumpen von klarem Wasser mit einem Sandgehalt von höchstens 150 g/m³ empfohlen.
Aufgrund ihrer hohen Effizienz und Zuverlässigkeit eignen sie sich für den Einsatz im häuslichen, zivilen und industriellen Bereich, zur Wasserverteilung in Kombination mit Druckbehältern, zur Bewässerung, für Waschsysteme, zur Druckerhöhung für Feuerwehranlagen usw.

Flüssigkeitsart: Klares Wasser

Verwendung: hauswirtschaftlich, zivil, industriell

Einsätze: Bewässerung, Wasserversorgung, Drucksysteme

Typ: eingetaucht

Familie: eingetaucht 4"

Leistungsbereich:

• Fördermenge bis zu 340 l/min (20,4 m³/h)
• Förderhöhe bis zu 390 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Maximaler Sandgehalt 150 g/m³
• Betriebstiefe unter Wasseroberfläche:

    – 200 m mit 4PD-Motoren
    – 100 m mit 4PS-Motoren

• Betriebsweise:

    – vertikal
    – horizontal mit folgenden Grenzen:
       4SR1 - 4SR1.5 - 4SR2 - 4SR4 bis zu 27 Stufen
       4SR6 - 4SR8 - 4SR10 - 4SR12 - 4SR15 bis zu 17 Stufen

• Starts/Stunde: 20 in regelmäßigen Abständen
• Motorkühlfluss mindestens 8 cm/s
• Dauerbetrieb S1

DEEP MATIC 40

TWI 5 EM/FS mit integriertem Schwimmerschalter

Untergetauchte Motorpumpe, selbstbelüftend, mehrstufig, vollständig tauchfähig mit Standardansaugfilter für die Installation oberhalb des Bodenbehälters/Reservoirs.

Für die Förderung von sauberm Wasser aus Tanks, Zisternen oder Brunnen bis zu einer Eintauchtiefe von 17 m. Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sind korrosionsbeständig.

Pumpe in einphasiger Ausführung mit Verbindungskabel, elektrischer Schalttafel (IP55) mit thermischem Überlastschutz, ON/OFF-Schalter und 2 m Verbindungskabel mit Schuko-Stecker...

Lieferumfang

• Pumpe mit 20 m Verbindungskabel von der Pumpe zur elektrischen Schalttafel und vom Schaltschrank abgehend 2 m Verbindungskabel mit Stecker
• Fixierkabel aus Polypropylen
• Montage-, Bedienungs- und Wartungsanleitung

Flüssigkeitstyp: sauberes Wasser

Anwendungen: häuslich, zivil, industrial

Verwendung: Wasserversorgung, Brandbekämpfungssysteme, Drucksteigerungsanlagen, Bewässerung

Typ: Tauchpumpen

Familie: Motoren 4" - 6"

Eingeschränkte Verwendung:

• Flüssigkeitstemperatur bis zu 35 °C

• Einsatztiefe bis zu 200 m unter Wasserstand
• Startvorgänge/Stunde: max 20 in regelmäßigen Abständen
• Mindestkühlfluss 8 cm/s
• Dauerbetrieb S1

Flüssigkeitstyp: Sauberes Wasser

Verwendungen: Haushalts-, zivile, industrielle

Einsätze: Wasserversorgung, Brandbekämpfungssysteme, Druckerhöhungsanlagen, Bewässerung

Typ: Tauchpumpen

Familie: 4" - 6" Motoren

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Einsatztiefe bis zu 200 m unter Wasserstand
• Startvorgänge/Stunde: max. 20 in regelmäßigen Abständen
• Mindestkühlstrom 8 cm/s
• Dauerbetrieb S1

TECHNISCHES DATENBLATT

Version ohne Schwimmer

Ausführung
Mehrstufige, monoblock Tauchpumpen.
Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sowohl innen als auch außen, sind aus rostfreiem Nickel-Chrom-Stahl.
MXSM mit integriertem Kondensator, zugänglich über das Gehäuse der Fördereinheit.
Hydraulikteil unten und Motor oben, gekühlt durch die gepumpte Flüssigkeit für einen sicheren Betrieb, auch wenn die Pumpe nur teilweise eingetaucht ist.
Doppelte Abdichtung am Wellenstumpf mit einer dazwischenliegenden Ölkammer.
Der Ansaugfilter verhindert das Eindringen von festen Körpern mit einem Durchmesser von mehr als 2 mm.

Anwendungen
- Für die Wasserversorgung aus Brunnen, Becken oder Tanks.
- Für den Hausgebrauch, für zivile und industrielle Anwendungen, für Gartenbau und Bewässerung.
- Nutzung von Regenwasser.

UM DIE EIGENSCHAFTEN ZU SEHEN, SEHEN SIE BITTE DAS ANGEFÜGTE PDF

Sie sind geeignet, um sauberes Wasser mit einem Sandgehalt von nicht mehr als 150 g/m³ zu pumpen.

Aufgrund der hohen Effizienz und Zuverlässigkeit sind sie für den Einsatz im häuslichen, zivilen und industriellen Bereich geeignet, für die Wasserverteilung in Verbindung mit Druckbehältern, für die Bewässerung, für Waschanlagen, zur Druckerhöhung für Brandbekämpfungsanlagen usw.

Flüssigkeitsart: sauberes Wasser

Einsatzmöglichkeiten: häuslich, zivil, industriell

Anwendungen: Bewässerung, Wasserversorgung, Druckerzeugungsanlagen

Typ: Tauchpumpen

Familie: Tauchpumpen 4"

Leistungsbereich:

• Durchflussrate bis zu 340 l/min (20,4 m³/h)
• Förderhöhe bis zu 390 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Maximaler Sandgehalt 150 g/m³
• Betriebstiefe unter Wasserstand:

    – 200 m mit 4PD-Motoren
    – 100 m mit 4PS-Motoren

• Betriebsart:

    – vertikal
    – horizontal mit den folgenden Grenzen:
       4SR1 - 4SR1.5 - 4SR2 - 4SR4 bis zu 27 Stufen
       4SR6 - 4SR8 - 4SR10 - 4SR12 - 4SR15 bis zu 17 Stufen

• Starts/Stunde: 20 in regelmäßigen Abständen
• Mindest Kühlmittelstrom 8 cm/s
• Dauerbetrieb S1

Bauweise
System zur Druckerhöhung mit integriertem Druckschalter.
Kompaktes und betriebsbereites Druckerhöhungssystem mit einfacher Installation.
Hocheffizienten Einphasen-Asynchronmotor.

Ausgestattet mit Druckmessung im Förderstrom, Rückschlagventil, Kontrolle und Verwaltung der elektrischen Versorgung des Motors sowie Temperatursensor.

Mit programmierbarer Logik ausgestattet und dank des analogen Sensors ermöglicht das Produkt die Programmierung des Wiederanlagedrucks.

Eine ideale Lösung, die die Notwendigkeit eines Ausdehnungsbehälters reduziert oder beseitigt.

• hoch effizienter Einphasen-Asynchronmotor
• nicht belasteter Kondensator in Spannung
• niedrigere und gleichmäßigere Motortemperatur
• Leistungsregelung des Motors
• Auswahl des Wiederanlagedrucks auf mehreren Ebenen
• keine Druckverluste aufgrund von Messgeräten
• Spannungs- und Stromkontrolle
• Überwachung des maximalen Anlaufstroms
• Beseitigung des Phänomens des Wasserhammers
• Schutzvorrichtungen
• Trockenlauf
• • Luftpresence in der Pumpe oder im Füllzyklus
  • Überlastung der Einheit, Übertemperatur des Motors
  • Blockierung der Elektropumpe
  • Schutz gegen Überströme
  • Stromversorgungskontrolle
  • Leckagekontrolle im System
  • Übermäßiger Durchfluss oder Fehler im System

UM DIE EIGENSCHAFTEN ZU SEHEN, SEHEN SIE DAS ANGENEHMTE PDF

Geeignet zum Pumpen von sauberem Wasser mit einem Sandgehalt von nicht mehr als 150 g/m³.

Aufgrund der hohen Effizienz und Zuverlässigkeit sind sie für den Einsatz in der Haus-, Zivil- und Industrieanwendung geeignet, für die Wasserversorgung in Verbindung mit Druckbehältern, für die Bewässerung, für Reinigungsanlagen, für den Druckaufbau in Brandschutzanlagen usw.

Flüssigkeitsart: Sauberes Wasser

Verwendung: privat, zivil, industriell

Einsatz: Bewässerung, Wasserversorgung, Druckanlagen

Typ: tauchend

Familie: tauchend 4"

Leistungsbereich:

• Fördermenge bis zu 340 l/min (20,4 m³/h)
• Förderhöhe bis zu 390 m

Verwendungseinschränkungen:

• Flüssigkeitstemperatur bis zu 35 °C

• Maximaler Sandgehalt 150 g/m³
• Einsatz Tiefe unter Wasserstand:

    – 200 m mit 4PD-Motoren
    – 100 m mit 4PS-Motoren

• Betrieb:

    – vertikal
    – horizontal mit folgenden Einschränkungen:
       4SR1 - 4SR1.5 - 4SR2 - 4SR4 bis zu 27 Stufen
       4SR6 - 4SR8 - 4SR10 - 4SR12 - 4SR15 bis zu 17 Stufen

• Starts/Stunde: 20 in regelmäßigen Abständen
• Mindestkühlwasserfluss 8 cm/s
• Dauerbetrieb S1

Flüssigkeitstyp: Sauberes Wasser

Verwendungen: haushalts-, zivil-, industriell

Einsatzgebiete: Wasserversorgung, Brandschutzanlagen, Druckanlagen, Bewässerung

Typ: tauchend

Familie: Motoren 4" - 6"

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Einsatztiefe bis zu 200 m unter Wasseroberfläche
• Starts/Stunde: max 20 in regelmäßigen Abständen
• Minimale Kühlflussrate 8 cm/s
• Dauerbetrieb S1

Ausführung
Tauchpumpen für tiefe Brunnen von 4” (DN 100 mm), 6” (DN 150 mm) mit einem Außenmantel aus Edelstahl AISI 304 und Laufrädern aus Noryl.

Anschluss: gewinde
Eingebaute Rückschlagventile im Druckgehäuse.
Anwendungen
Für die Wasserversorgung. Für zivile und industrielle Anwendungen. Für Brandschutzanlagen.
Zur Bewässerung.
Einsatzgrenzen der Pumpe
Wassertemperatur: - bis zu 35 °C mit 4” Motor - bis zu 25 °C mit 6” Motor.
Maximale Sandmenge im Wasser: 150 g/m3 (300 g/m3 für Pumpen mit hohem Sandgehalt).
Dauerbetrieb.
Wiederwickelbarer Motor der Serie CS-R
Induktionsmotor mit 2 Polen, 50 Hz (n ≈ 2900 1/min). Anschlussmaße für den Anschluss an die Pumpe gemäß NEMA Standards.
Spannung:
- einphasig 230 V bis zu 2,2 kW für 4” Motoren. - dreiphasig 230 V; 400 V für 4” Motoren
- dreiphasig 400 V; 400/690 V für 6” Motoren.
Spannungsschwankung: 6% /-10%.
Empfohlener Start für Leistungen von 7,5 kW und höher: Stern/Dreieck, sanfter Start, statorischer Widerstand, Autotransformator. Isolierung Klasse F für 4” Motoren, Klasse E für 6” Motoren. Schutzart IP 68.
Dauerbetrieb.
4” Motor vorbereitet für den Betrieb mit Wechselrichter (ausgenommen 4” einphasig).
6” Motor vorbereitet für den Betrieb mit Wechselrichter (mit geeignetem dv/dt Filter).

FÜR DETAILS BITTE PDF ANSEHEN

Sie sind empfohlen, um sauberes Wasser mit einem Sandgehalt von nicht mehr als 150 g/m³ zu pumpen.

Aufgrund der hohen Effizienz und Zuverlässigkeit sind sie für den Einsatz im häuslichen, zivilen und industriellen Bereich geeignet, zur Wasserversorgung in Verbindung mit Druckbehältern, zur Bewässerung, für Waschanlagen, zur Druckerhöhung von Brandschutzanlagen usw.

Flüssigkeitsart: Sauberes Wasser

Nutzungen: häuslich, zivil, industriell

Einsätze: Bewässerung, Wasserversorgung, Druckanlagen

Typ: Tauchpumpen

Familie: Tauchpumpen 4"

Leistungsbereich:

• Durchfluss bis zu 340 l/min (20,4 m³/h)
• Förderhöhe bis zu 390 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Sandgehalt maximal 150 g/m³
• Eintauchtiefe unter Wasseroberfläche:

    – 200 m mit 4PD-Motoren
    – 100 m mit 4PS-Motoren

• Betrieb:

    – vertikal
    – horizontal mit folgenden Grenzen:
       4SR1 - 4SR1.5 - 4SR2 - 4SR4 bis zu 27 Stufen
       4SR6 - 4SR8 - 4SR10 - 4SR12 - 4SR15 bis zu 17 Stufen

• Starts/Stunde: 20 in regelmäßigen Abständen
• Minimale Motor-Kühlwasserströmung 8 cm/s
• Dauerbetrieb S1

Ausführung
Tauchpumpen für Tiefbrunnen von 4" (DN 100 mm), 6" (DN 150 mm), mit Außenmantel aus Edelstahl AISI 304 und Laufrädern aus Noryl.

Flansch: gewinde
Rückschlagventil im Druckkörper integriert.
Anwendungen
Für die Wasserversorgung. Für zivil- und industrielle Anwendungen. Für Feuerlöschanlagen.
Für die Bewässerung.
Einsatzgrenzen der Pumpe
Wassertemperatur: - bis 35 °C mit 4" Motor - bis 25 °C mit 6" Motor.
Maximale Sandmenge im Wasser: 150 g/m3 (300 g/m3 für Pumpen mit hohem Sandgehalt).
Dauerbetrieb.
Wickelbarer Motor der Serie CS-R
Induktionsmotor mit 2 Polen, 50 Hz (n ≈ 2900 1/min). Anschlüsse zum Pumpen gemäß NEMA-Standards.
Netzspannungen:
- einphasig 230 V bis 2,2 kW für 4" Motoren. - dreiphasig 230 V; 400 V für 4" Motoren
- dreiphasig 400 V; 400/690 V für 6" Motoren.
Spannungsvariation: 6% /-10%.
Empfohlener Start für Leistungen ab 7,5 kW: Stern/Dreieck, sanfter Start, statorische Impedanz, Autotransformator. Isolierung Klasse F für 4" Motoren, Klasse E für 6" Motoren. Schutzart IP 68.
Dauerbetrieb.
4" Motor für Betrieb mit Wechselrichter vorbereitet (ausgenommen 4" einphasig).
6" Motor für Betrieb mit Wechselrichter vorbereitet (mit geeignetem dv/dt-Filter).
