Neue Generation von mehrstufigen Tauchpumpen, die entwickelt wurden, um noch mehr Zuverlässigkeit zu gewährleisten, dank patentierter innovativer technischer Lösungen, die ein Blockieren der Elektropumpen selbst nach längeren Stillstandszeiten verhindern.
Wegen ihrer hohen Effizienz und Zuverlässigkeit sind sie empfehlenswert zum Fördern von sauberem Wasser im häuslichen, zivilen und landwirtschaftlichen Bereich, zur Wasserversorgung in Verbindung mit Druckbehältern, zur Bewässerung von Gärten und Gemüsebeeten, zur Druckerhöhung usw.

Flüssigkeitstyp: Sauberes Wasser

Einsatzgebiete: haushaltsartig, zivil, Landwirtschaft

Verwendungen: Wasserversorgung, Druckerhöhungsanlagen, Bewässerung

Typ: tauchend

Familie: mehrstufige Tauchpumpen

Leistungsbereich:

• Fördermenge bis zu 180 l/min (10,8 m³/h)
• Förderhöhe bis zu 93 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 40 °C

• Elektropumpen ohne externen Schwimmerschalter
• Elektropumpe geliefert mit unterschiedlicher Kabellänge
• Andere Spannungen oder Frequenz bei 60 Hz
• Halterungskit für den horizontalen Betrieb

TECHNISCHES DATENBLATT

Version ohne Schwimmer

Ausführung
Mehrstufige, monoblock Tauchpumpen.
Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sowohl innen als auch außen, sind aus rostfreiem Nickel-Chrom-Stahl.
MXSM mit integriertem Kondensator, zugänglich über das Gehäuse der Fördereinheit.
Hydraulikteil unten und Motor oben, gekühlt durch die gepumpte Flüssigkeit für einen sicheren Betrieb, auch wenn die Pumpe nur teilweise eingetaucht ist.
Doppelte Abdichtung am Wellenstumpf mit einer dazwischenliegenden Ölkammer.
Der Ansaugfilter verhindert das Eindringen von festen Körpern mit einem Durchmesser von mehr als 2 mm.

Anwendungen
- Für die Wasserversorgung aus Brunnen, Becken oder Tanks.
- Für den Hausgebrauch, für zivile und industrielle Anwendungen, für Gartenbau und Bewässerung.
- Nutzung von Regenwasser.

Neue Generation von mehrstufigen Tauchpumpen, die entwickelt wurden, um eine noch größere Zuverlässigkeit zu gewährleisten, dank innovativer patentierter technischer Lösungen, die ein Blockieren der Elektropumpen auch nach längeren Stillstandszeiten verhindern.
Aufgrund ihrer hohen Effizienz und Zuverlässigkeit werden sie empfohlen, um sauberes Wasser im Haushalts-, Wohn- und Landwirtschaftssektor zu fördern, zur Wasserverteilung in Verbindung mit Drucktanks, zur Bewässerung von Gärten und Obstgärten, zur Druckerhöhung usw.

Flüssigkeitsart: Sauberes Wasser

Verwendung: Haushalts-, Wohn- und Landwirtschaft

Einsatzbereiche: Wasserversorgung, Druckerhöhungsanlagen, Bewässerung

Art: Tauchpumpen

Familie: Mehrstufige Tauchpumpen

Betriebsbereich:

• Fördermenge bis zu 180 l/min (10,8 m³/h)
• Förderhöhe bis zu 93 m

Einschränkungen bei der Verwendung:

• Flüssigkeitstemperatur bis zu 40 °C

• Elektropumpen ohne externen Schwimmerschalter
• Elektropumpe mit unterschiedlicher Kabellänge geliefert
• Andere Spannungen oder Frequenzen von 60 Hz
• Montageset für horizontalen Betrieb

DEEP MATIC 40

Konstruktion
Drucksystem mit integriertem Druckschalter.
Kompaktes Druckerhöhungssystem, sofort einsatzbereit und einfach zu installieren.
Hocheffizienter einphasiger Asynchronmotor.

Ausgestattet mit einer Druckmessung im Druckbereich, einer Rückschlagklappe, Steuerung und Verwaltung der elektrischen Versorgung des Motors sowie einem Temperatursensor.

Verfügt über eine programmierbare Logik und ermöglicht dank des analogen Sensors die Programmierung des Wiedereinschaltdrucks.

Eine ideale Lösung, die den Bedarf an einem Ausdehnungsgefäß reduziert oder beseitigt.

• Hocheffizienter einphasiger Asynchronmotor
• Unbelasteter Kondensator
• Niedrigere und gleichmäßigere Motortemperatur
• Motorleistungssteuerung
• Wahl des Wiedereinschaltdrucks auf mehreren Ebenen
• Keine Druckverluste durch Messorgane
• Spannungs- und Stromüberwachung
• Überwachung des maximalen Anlaufstroms
• Eliminierung des Phänomens des Wasserhammers
• Schutzvorrichtungen
• Trockenlauf
• • Luft im Pumpensystem oder im Befüllzyklus
  • Überlastung der Gruppe, Übertemperatur des Motors
  • Blockade der Elektropumpe
  • Schutz gegen Überströme
  • Überwachung der elektrischen Leistung
  • Überwachung von Leckagen im System
  • Übermäßige Durchflussmenge oder Störung im System

Ausführung
Tauchpumpen für Tiefbrunnen von 4" (DN 100 mm), 6" (DN 150 mm), mit Außenmantel aus Edelstahl AISI 304 und Laufrädern aus Noryl.

Flansch: gewinde
Rückschlagventil im Druckkörper integriert.
Anwendungen
Für die Wasserversorgung. Für zivil- und industrielle Anwendungen. Für Feuerlöschanlagen.
Für die Bewässerung.
Einsatzgrenzen der Pumpe
Wassertemperatur: - bis 35 °C mit 4" Motor - bis 25 °C mit 6" Motor.
Maximale Sandmenge im Wasser: 150 g/m3 (300 g/m3 für Pumpen mit hohem Sandgehalt).
Dauerbetrieb.
Wickelbarer Motor der Serie CS-R
Induktionsmotor mit 2 Polen, 50 Hz (n ≈ 2900 1/min). Anschlüsse zum Pumpen gemäß NEMA-Standards.
Netzspannungen:
- einphasig 230 V bis 2,2 kW für 4" Motoren. - dreiphasig 230 V; 400 V für 4" Motoren
- dreiphasig 400 V; 400/690 V für 6" Motoren.
Spannungsvariation: 6% /-10%.
Empfohlener Start für Leistungen ab 7,5 kW: Stern/Dreieck, sanfter Start, statorische Impedanz, Autotransformator. Isolierung Klasse F für 4" Motoren, Klasse E für 6" Motoren. Schutzart IP 68.
Dauerbetrieb.
4" Motor für Betrieb mit Wechselrichter vorbereitet (ausgenommen 4" einphasig).
6" Motor für Betrieb mit Wechselrichter vorbereitet (mit geeignetem dv/dt-Filter).

FÜR DETAILS BITTE PDF ANSEHEN

Sie sind empfohlen, um sauberes Wasser mit einem Sandgehalt von nicht mehr als 150 g/m³ zu pumpen.

Aufgrund der hohen Effizienz und Zuverlässigkeit sind sie für den Einsatz im häuslichen, zivilen und industriellen Bereich geeignet, zur Wasserversorgung in Verbindung mit Druckbehältern, zur Bewässerung, für Waschanlagen, zur Druckerhöhung von Brandschutzanlagen usw.

Flüssigkeitsart: Sauberes Wasser

Nutzungen: häuslich, zivil, industriell

Einsätze: Bewässerung, Wasserversorgung, Druckanlagen

Typ: Tauchpumpen

Familie: Tauchpumpen 4"

Leistungsbereich:

• Durchfluss bis zu 340 l/min (20,4 m³/h)
• Förderhöhe bis zu 390 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Sandgehalt maximal 150 g/m³
• Eintauchtiefe unter Wasseroberfläche:

    – 200 m mit 4PD-Motoren
    – 100 m mit 4PS-Motoren

• Betrieb:

    – vertikal
    – horizontal mit folgenden Grenzen:
       4SR1 - 4SR1.5 - 4SR2 - 4SR4 bis zu 27 Stufen
       4SR6 - 4SR8 - 4SR10 - 4SR12 - 4SR15 bis zu 17 Stufen

• Starts/Stunde: 20 in regelmäßigen Abständen
• Minimale Motor-Kühlwasserströmung 8 cm/s
• Dauerbetrieb S1

TWI 5 EM/FS mit integriertem Schwimmerschalter

Eintauchmotorpumpe, selbstansaugend, mehrstufig, komplett tauchfähig mit Standard-Saugfilter für die Installation oberhalb des Bodenbehälters/Zwischenspeichers.

Für das Pumpen von klarem Wasser aus Tanks, Zisternen oder Brunnen bis zu einer Eintauchtiefe von 17 m. Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sind korrosionsbeständig.

Pumpe in einphasiger Ausführung mit Anschlusskabel, elektrischem Schaltkasten (IP55) mit thermischem Motorschutz, ON/OFF-Schalter und 2 m Anschlusskabel mit Schuko-Stecker...

Lieferumfang

• Pumpe mit 20 m Anschlusskabel von der Pumpe zum Schaltkasten und ab dem Schaltkasten 2 m Anschlusskabel mit Stecker
• Polypropylen-Halteleine
• Montage-, Benutzungs- und Wartungsanleitung

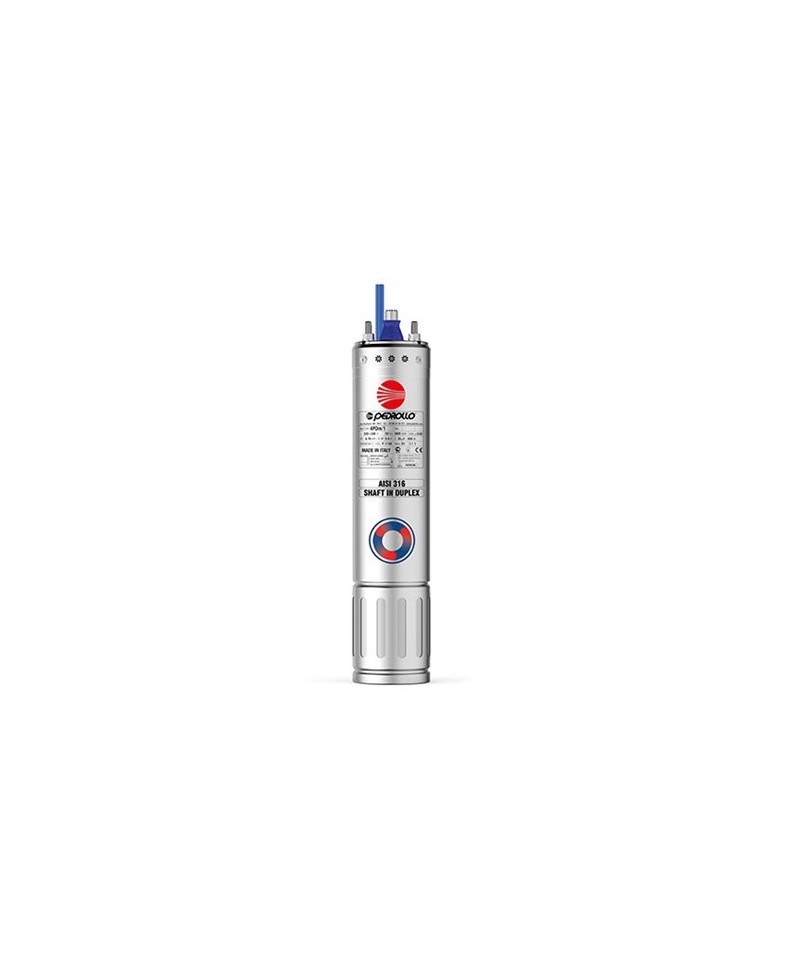

FÜR INVERTER MIT STROMVERSORGUNG 230 AUSGANG 380

Flüssigkeitsart: Reines Wasser

Verwendungen: privat, zivil, industriell

Einsatzmöglichkeiten: Wasserversorgung, Brandlöschanlagen, Druckerhöhungsanlagen, Bewässerung

Typ: Tauchpumpen

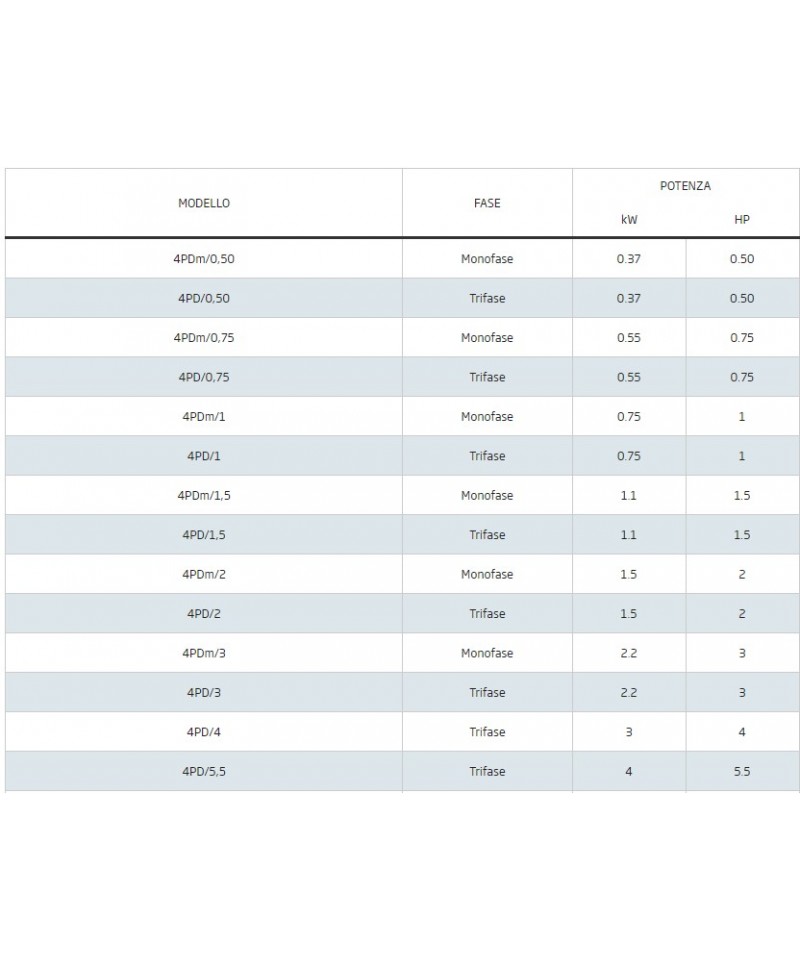

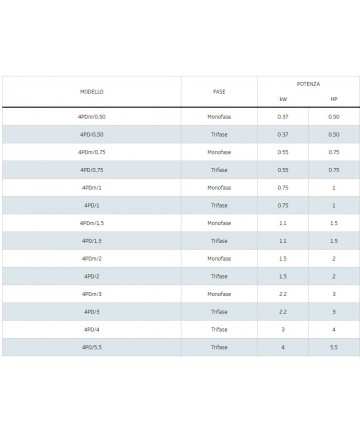

Familie: Motoren 4" - 6"

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Einsatztiefe bis zu 200 m unter Wasserspiegel
• Starts/Stunde: max. 20 in regelmäßigen Abständen
• Mindestkühlfluss 8 cm/s
• Dauerbetrieb S1

Bauweise
System zur Druckerhöhung mit integriertem Druckschalter.
Kompaktes und betriebsbereites Druckerhöhungssystem mit einfacher Installation.
Hocheffizienten Einphasen-Asynchronmotor.

Ausgestattet mit Druckmessung im Förderstrom, Rückschlagventil, Kontrolle und Verwaltung der elektrischen Versorgung des Motors sowie Temperatursensor.

Mit programmierbarer Logik ausgestattet und dank des analogen Sensors ermöglicht das Produkt die Programmierung des Wiederanlagedrucks.

Eine ideale Lösung, die die Notwendigkeit eines Ausdehnungsbehälters reduziert oder beseitigt.

• hoch effizienter Einphasen-Asynchronmotor
• nicht belasteter Kondensator in Spannung
• niedrigere und gleichmäßigere Motortemperatur
• Leistungsregelung des Motors
• Auswahl des Wiederanlagedrucks auf mehreren Ebenen
• keine Druckverluste aufgrund von Messgeräten
• Spannungs- und Stromkontrolle
• Überwachung des maximalen Anlaufstroms
• Beseitigung des Phänomens des Wasserhammers
• Schutzvorrichtungen
• Trockenlauf
• • Luftpresence in der Pumpe oder im Füllzyklus
  • Überlastung der Einheit, Übertemperatur des Motors
  • Blockierung der Elektropumpe
  • Schutz gegen Überströme
  • Stromversorgungskontrolle
  • Leckagekontrolle im System
  • Übermäßiger Durchfluss oder Fehler im System

Ausführung
Tauchpumpen für tiefe Brunnen von 4" (DN 100 mm), 6" (DN 150 mm), mit Außenmantel aus Edelstahl AISI 304 und Laufrädern aus Noryl.

Auspuff: gewinde
Eingebaute Rückschlagklappe im Druckgehäuse.
Anwendungen
Zur Wasserversorgung. Für zivile und industrielle Anwendungen. Für Feuerwehranlagen.
Zur Bewässerung.
Betriebsgrenzen der Pumpe
Wassertemperatur: - bis 35 °C mit 4"-Motor - bis 25 °C mit 6"-Motor.
Maximale Sandmenge im Wasser: 150 g/m3 (300 g/m3 für Pumpen mit hohem Sandgehalt).
Dauerbetrieb.
Wickelbarer Motor der Serie CS-R
Induktionsmotor mit 2 Polen, 50 Hz (n ≈ 2900 1/min). Anschlüsse zur Verbindung mit der Pumpe gemäß NEMA-Standards.
Netzspannungen:
- einphasig 230 V bis 2,2 kW für 4"-Motoren. - dreiphasig 230 V; 400 V für 4"-Motoren
- dreiphasig 400 V; 400/690 V für 6"-Motoren.
Spannungsvariable: 6% /-10%.
Empfohlene Anlaufmethoden für Leistungen ab 7,5 kW und mehr: Stern/Dreieck, sanfter Start, statorische Impedanz, autotransformator. Isolierung Klasse F für 4"-Motoren, Klasse E für 6"-Motoren. Schutzart IP 68.
Dauerbetrieb.
4"-Motor für den Betrieb mit Wechselrichter vorbereitet (außer 4" einphasig).
6"-Motor für den Betrieb mit Wechselrichter vorbereitet (mit geeignetem dv/dt-Filter).

TWI 5 EM/FS mit integriertem Schwimmerschalter

Tauchmotorpumpe, selbstansaugend, mehrstufig, vollständig tauchfähig mit Standard-Schmutzfilter für die Installation über dem Tankboden/Behälter.

Für das Pumpen von sauberem Wasser aus Tanks, Zisternen oder Brunnen bis zu einer Eintauchtiefe von 17 m. Alle Teile, die mit der Flüssigkeit in Berührung kommen, sind korrosionsbeständig.

Pumpe in einphasiger Ausführung mit Anschlusskabel, Schaltschrank (IP55) mit Motorschutzschalter, Ein/Aus-Schalter und 2 m Anschlusskabel mit Schuko-Stecker...

Lieferumfang

• Pumpe mit 20 m Anschlusskabel von der Pumpe zum Schaltschrank und vom Schaltschrank ein 2 m Anschlusskabel mit Stecker
• Polypropylen-Befestigungsleine
• Montage-, Bedien- und Wartungsanleitung

TWI 5 EM/FS mit integriertem Schwimmerschalter

Untergetauchte Motorpumpe, selbstbelüftend, mehrstufig, vollständig tauchfähig mit Standardansaugfilter für die Installation oberhalb des Bodenbehälters/Reservoirs.

Für die Förderung von sauberm Wasser aus Tanks, Zisternen oder Brunnen bis zu einer Eintauchtiefe von 17 m. Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sind korrosionsbeständig.

Pumpe in einphasiger Ausführung mit Verbindungskabel, elektrischer Schalttafel (IP55) mit thermischem Überlastschutz, ON/OFF-Schalter und 2 m Verbindungskabel mit Schuko-Stecker...

Lieferumfang

• Pumpe mit 20 m Verbindungskabel von der Pumpe zur elektrischen Schalttafel und vom Schaltschrank abgehend 2 m Verbindungskabel mit Stecker
• Fixierkabel aus Polypropylen
• Montage-, Bedienungs- und Wartungsanleitung

Serie von neu konzipierten mehrstufigen Tauchpumpen, die eine noch größere Zuverlässigkeit gewährleisten, dank patentierter innovativer technischer Lösungen, die das Blockieren der Elektropumpen auch nach längeren Stillstandszeiten verhindern.
Für ihre hohe Effizienz und Zuverlässigkeit werden sie empfohlen, um sauberes Wasser im häuslichen, zivilen und landwirtschaftlichen Bereich zu pumpen, zur Wasserversorgung in Verbindung mit Druckanlagen, zur Bewässerung von Gärten und Feldern, zur Druckerhöhung usw.

Flüssigkeitstyp: Sauberes Wasser

Anwendungen: häuslich, zivil, Landwirtschaft

Einsatzbereiche: Wasserversorgung, Druckanlagen, Bewässerung

Typ: Tauchpumpen

Familie: mehrstufige Tauchpumpen

Leistungsbereich:

• Fördermenge bis zu 180 l/min (10,8 m³/h)
• Förderhöhe bis zu 93 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 40 °C

• Elektropumpen ohne externen Schwimmerschalter
• Elektropumpe mit einer anderen Kabellänge geliefert
• Andere Spannungen oder Frequenzen von 60 Hz
• Halterung für horizontalen Betrieb

Ausführung
Tauchpumpen für tiefe Brunnen von 4” (DN 100 mm), 6” (DN 150 mm) mit einem Außenmantel aus Edelstahl AISI 304 und Laufrädern aus Noryl.

Anschluss: gewinde
Eingebaute Rückschlagventile im Druckgehäuse.
Anwendungen
Für die Wasserversorgung. Für zivile und industrielle Anwendungen. Für Brandschutzanlagen.
Zur Bewässerung.
Einsatzgrenzen der Pumpe
Wassertemperatur: - bis zu 35 °C mit 4” Motor - bis zu 25 °C mit 6” Motor.
Maximale Sandmenge im Wasser: 150 g/m3 (300 g/m3 für Pumpen mit hohem Sandgehalt).
Dauerbetrieb.
Wiederwickelbarer Motor der Serie CS-R
Induktionsmotor mit 2 Polen, 50 Hz (n ≈ 2900 1/min). Anschlussmaße für den Anschluss an die Pumpe gemäß NEMA Standards.
Spannung:
- einphasig 230 V bis zu 2,2 kW für 4” Motoren. - dreiphasig 230 V; 400 V für 4” Motoren
- dreiphasig 400 V; 400/690 V für 6” Motoren.
Spannungsschwankung: 6% /-10%.
Empfohlener Start für Leistungen von 7,5 kW und höher: Stern/Dreieck, sanfter Start, statorischer Widerstand, Autotransformator. Isolierung Klasse F für 4” Motoren, Klasse E für 6” Motoren. Schutzart IP 68.
Dauerbetrieb.
4” Motor vorbereitet für den Betrieb mit Wechselrichter (ausgenommen 4” einphasig).
6” Motor vorbereitet für den Betrieb mit Wechselrichter (mit geeignetem dv/dt Filter).
