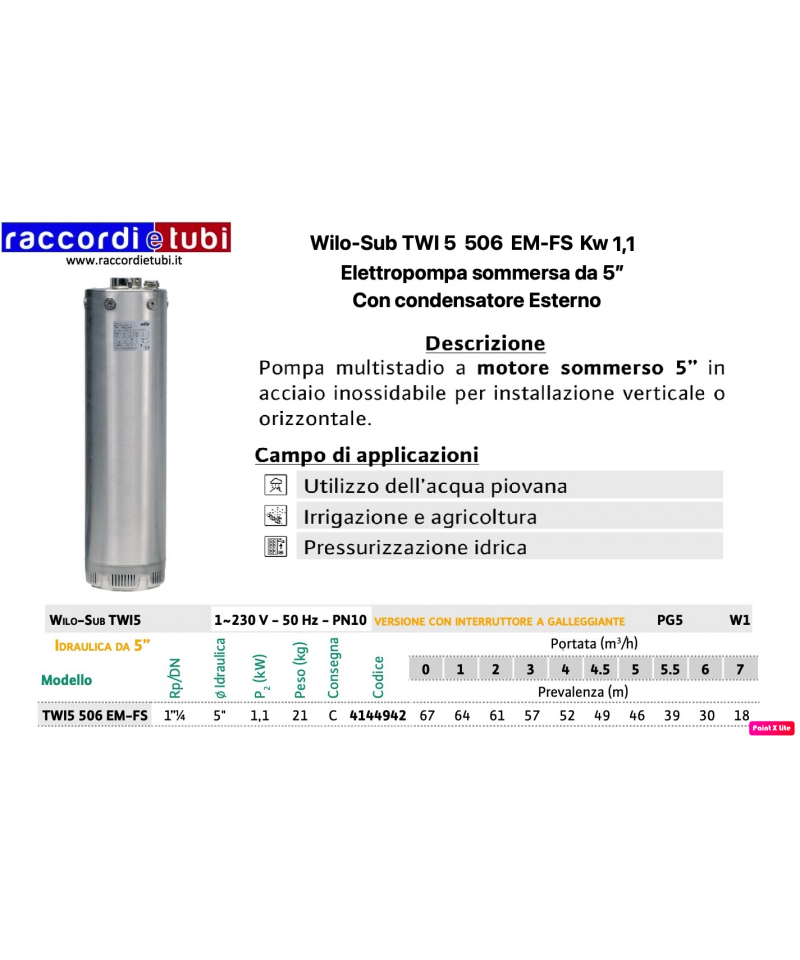

Tauchpumpe WILO 5" TWI 506 EM-FS

UM DIE TECHNISCHEN DATEN ZU SEHEN, SIEHE ANGENEHENDE PDF

Sie sind für das Pumpen von klarem Wasser mit einem Sandgehalt von höchstens 150 g/m³ empfohlen.
Aufgrund ihrer hohen Effizienz und Zuverlässigkeit eignen sie sich für den Einsatz im häuslichen, zivilen und industriellen Bereich, zur Wasserverteilung in Kombination mit Druckbehältern, zur Bewässerung, für Waschsysteme, zur Druckerhöhung für Feuerwehranlagen usw.

Flüssigkeitsart: Klares Wasser

Verwendung: hauswirtschaftlich, zivil, industriell

Einsätze: Bewässerung, Wasserversorgung, Drucksysteme

Typ: eingetaucht

Familie: eingetaucht 4"

Leistungsbereich:

• Fördermenge bis zu 340 l/min (20,4 m³/h)
• Förderhöhe bis zu 390 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Maximaler Sandgehalt 150 g/m³
• Betriebstiefe unter Wasseroberfläche:

    – 200 m mit 4PD-Motoren
    – 100 m mit 4PS-Motoren

• Betriebsweise:

    – vertikal
    – horizontal mit folgenden Grenzen:
       4SR1 - 4SR1.5 - 4SR2 - 4SR4 bis zu 27 Stufen
       4SR6 - 4SR8 - 4SR10 - 4SR12 - 4SR15 bis zu 17 Stufen

• Starts/Stunde: 20 in regelmäßigen Abständen
• Motorkühlfluss mindestens 8 cm/s
• Dauerbetrieb S1

Neue Generation von mehrstufigen Tauchpumpen, die entwickelt wurden, um eine noch größere Zuverlässigkeit zu gewährleisten, dank patentierter innovativer technischer Lösungen, die ein Blockieren der Elektropumpen selbst nach längeren Stillstandzeiten verhindern.
Aufgrund ihrer hohen Effizienz und Zuverlässigkeit werden sie empfohlen, um sauberes Wasser im häuslichen, zivilen und landwirtschaftlichen Sektor zu pumpen, zur Wasserverteilung in Verbindung mit Druckbehältern, zur Bewässerung von Gemüse- und Ziergärten, zur Druckerhöhung usw.

Flüssigkeitstyp: Sauberes Wasser

Verwendungen: häuslich, zivil, Landwirtschaft

Einsatzmöglichkeiten: Wasserversorgung, Druckanlagen, Bewässerung

Typ: Tauchpumpen

Familie: mehrstufige Tauchpumpen

Leistungsbereich:

• Fördermenge bis zu 180 l/min (10,8 m³/h)
• Förderhöhe bis zu 93 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 40 °C

• Elektropumpen ohne externen Schwimmerschalter
• Elektropumpe mit einer anderen Kabellänge geliefert
• Andere Spannungen oder Frequenz bei 60 Hz
• Halterungskit für den horizontalen Betrieb

UM DIE EIGENSCHAFTEN ZU SEHEN, SEHEN SIE DAS ANGENEHMTE PDF

Geeignet zum Pumpen von sauberem Wasser mit einem Sandgehalt von nicht mehr als 150 g/m³.

Aufgrund der hohen Effizienz und Zuverlässigkeit sind sie für den Einsatz in der Haus-, Zivil- und Industrieanwendung geeignet, für die Wasserversorgung in Verbindung mit Druckbehältern, für die Bewässerung, für Reinigungsanlagen, für den Druckaufbau in Brandschutzanlagen usw.

Flüssigkeitsart: Sauberes Wasser

Verwendung: privat, zivil, industriell

Einsatz: Bewässerung, Wasserversorgung, Druckanlagen

Typ: tauchend

Familie: tauchend 4"

Leistungsbereich:

• Fördermenge bis zu 340 l/min (20,4 m³/h)
• Förderhöhe bis zu 390 m

Verwendungseinschränkungen:

• Flüssigkeitstemperatur bis zu 35 °C

• Maximaler Sandgehalt 150 g/m³
• Einsatz Tiefe unter Wasserstand:

    – 200 m mit 4PD-Motoren
    – 100 m mit 4PS-Motoren

• Betrieb:

    – vertikal
    – horizontal mit folgenden Einschränkungen:
       4SR1 - 4SR1.5 - 4SR2 - 4SR4 bis zu 27 Stufen
       4SR6 - 4SR8 - 4SR10 - 4SR12 - 4SR15 bis zu 17 Stufen

• Starts/Stunde: 20 in regelmäßigen Abständen
• Mindestkühlwasserfluss 8 cm/s
• Dauerbetrieb S1

Edelstahlstütze für Pumpe 5" ASSKITUPFO2

FÜR DETAILS BITTE PDF ANSEHEN

Sie sind empfohlen, um sauberes Wasser mit einem Sandgehalt von nicht mehr als 150 g/m³ zu pumpen.

Aufgrund der hohen Effizienz und Zuverlässigkeit sind sie für den Einsatz im häuslichen, zivilen und industriellen Bereich geeignet, zur Wasserversorgung in Verbindung mit Druckbehältern, zur Bewässerung, für Waschanlagen, zur Druckerhöhung von Brandschutzanlagen usw.

Flüssigkeitsart: Sauberes Wasser

Nutzungen: häuslich, zivil, industriell

Einsätze: Bewässerung, Wasserversorgung, Druckanlagen

Typ: Tauchpumpen

Familie: Tauchpumpen 4"

Leistungsbereich:

• Durchfluss bis zu 340 l/min (20,4 m³/h)
• Förderhöhe bis zu 390 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Sandgehalt maximal 150 g/m³
• Eintauchtiefe unter Wasseroberfläche:

    – 200 m mit 4PD-Motoren
    – 100 m mit 4PS-Motoren

• Betrieb:

    – vertikal
    – horizontal mit folgenden Grenzen:
       4SR1 - 4SR1.5 - 4SR2 - 4SR4 bis zu 27 Stufen
       4SR6 - 4SR8 - 4SR10 - 4SR12 - 4SR15 bis zu 17 Stufen

• Starts/Stunde: 20 in regelmäßigen Abständen
• Minimale Motor-Kühlwasserströmung 8 cm/s
• Dauerbetrieb S1

Ausführung
Tauchpumpen für Tiefbrunnen von 4" (DN 100 mm), 6" (DN 150 mm), mit Außenverkleidung aus Edelstahl AISI 304 und Laufrädern aus Noryl.

Ansaugstutzen: gewinde
Eingebaute Rückschlagklappe im Druckkörper.
Einsatzbereiche
Zur Wasserversorgung. Für zivile und industrielle Anwendungen. Für Brandbekämpfungsanlagen.
Zur Bewässerung.
Betriebsgrenzen der Pumpe
Wassertemperatur: - bis 35 °C mit 4" Motor - bis 25 °C mit 6" Motor.
Maximale Sandmenge im Wasser: 150 g/m3 (300 g/m3 für Hochsandpumpen).
Dauerbetrieb.
Wickelbarer Motor der Serie CS-R
Induktionsmotor mit 2 Polen, 50 Hz (n ≈ 2900 1/min). Anschlüsse zur Pumpenverbindung gemäß NEMA-Standards.
Versorgungsspannungen:
- einphasig 230 V bis 2,2 kW für 4" Motoren. - dreiphasig 230 V; 400 V für 4" Motoren
- dreiphasig 400 V; 400/690 V für 6" Motoren.
Spannungsabweichung: 6% /-10%.
Empfohlener Start für Leistungen ab 7,5 kW: Stern-Dreieck, sanfter Start, statorische Impedanz, Autotransformator. Isolierung Klasse F für 4" Motoren, Klasse E für 6" Motoren. Schutzart IP 68.
Dauerbetrieb.
4" Motor für den Betrieb mit Inverter geeignet (außer 4" einphasig).
6" Motor für den Betrieb mit Inverter geeignet (mit geeignetem dv/dt Filter).

TWI 5 EM/FS mit integriertem Schwimmerschalter

Untergetauchte Motorpumpe, selbstbelüftend, mehrstufig, vollständig tauchfähig mit Standardansaugfilter für die Installation oberhalb des Bodenbehälters/Reservoirs.

Für die Förderung von sauberm Wasser aus Tanks, Zisternen oder Brunnen bis zu einer Eintauchtiefe von 17 m. Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sind korrosionsbeständig.

Pumpe in einphasiger Ausführung mit Verbindungskabel, elektrischer Schalttafel (IP55) mit thermischem Überlastschutz, ON/OFF-Schalter und 2 m Verbindungskabel mit Schuko-Stecker...

Lieferumfang

• Pumpe mit 20 m Verbindungskabel von der Pumpe zur elektrischen Schalttafel und vom Schaltschrank abgehend 2 m Verbindungskabel mit Stecker
• Fixierkabel aus Polypropylen
• Montage-, Bedienungs- und Wartungsanleitung

TECHNISCHES DATENBLATT

Version ohne Schwimmer

Ausführung
Mehrstufige blockierte Tauchpumpen.
Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sowohl innerhalb als auch außerhalb der Pumpe, bestehen aus rostfreiem Stahl mit Nickel-Chrom.
MXSM mit integriertem Kondensator, zugänglich über das Auslassgehäuse.
Hydraulikteile unten und Motor oben, der durch das gepumpte Wasser gekühlt wird, für einen sicheren Betrieb, selbst wenn die Pumpe nur teilweise eingetaucht ist.
Doppelter Dichtsatz auf der Welle mit dazwischenliegendem Ölkammer.
Der Ansaugfilter verhindert das Eindringen von festen Körpern mit einem Durchmesser von mehr als 2 mm.

Anwendungen
- Zur Wasserversorgung aus Brunnen, Becken oder Tanks.
- Für den Hausgebrauch, für zivile und industrielle Anwendungen, für Gartenbau und Bewässerung.
- Nutzung von Regenwasser.

UM DIE EIGENSCHAFTEN ZU SEHEN, SIEHE ANLAGE-PDF

Sie sind für das Pumpen von klaren Wasser mit einem Sandgehalt von nicht mehr als 150 g/m³ empfohlen.

Für die hohe Effizienz und Zuverlässigkeit sind sie für den Einsatz im häuslichen, öffentlichen und industriellen Bereich geeignet, für die Wasserversorgung in Kombination mit Druckbehältern, für die Bewässerung, für Reinigungsanlagen, für den Druckaufbau in Brandschutzsystemen usw.

Flüssigkeitsart: Reines Wasser

Einsätze: häuslich, zivil, industriell

Verwendungen: Bewässerung, Wasserversorgung, Drucksysteme

Typ: eintauchend

Familie: eintauchend 4"

Leistungsbereich:

• Durchflussrate bis zu 340 l/min (20,4 m³/h)
• Förderhöhe bis zu 390 m

Verwendungseinschränkungen:

• Flüssigkeitstemperatur bis zu 35 °C

• Maximaler Sandgehalt 150 g/m³
• Eintauchtiefe unter dem Wasserspiegel:

– 200 m mit 4PD-Motoren
– 100 m mit 4PS-Motoren

• Betrieb:

– vertikal
– horizontal mit den folgenden Einschränkungen:
4SR1 - 4SR1.5 - 4SR2 - 4SR4 bis zu 27 Stufen
4SR6 - 4SR8 - 4SR10 - 4SR12 - 4SR15 bis zu 17 Stufen

• Startvorgänge/Stunde: 20 in regelmäßigen Abständen
• Mindest-Kühlluftstrom des Motors 8 cm/s
• Dauerbetrieb S1

Flüssigkeitstyp: Sauberes Wasser

Verwendungen: Haushalts-, zivile, industrielle

Einsätze: Wasserversorgung, Brandbekämpfungssysteme, Druckerhöhungsanlagen, Bewässerung

Typ: Tauchpumpen

Familie: 4" - 6" Motoren

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Einsatztiefe bis zu 200 m unter Wasserstand
• Startvorgänge/Stunde: max. 20 in regelmäßigen Abständen
• Mindestkühlstrom 8 cm/s
• Dauerbetrieb S1

Konstruktion
Drucksystem mit integriertem Druckschalter.
Kompakte Druckerhöhungseinheit, die gebrauchsfertig und einfach zu installieren ist.
Hocheffizienter einphasiger Asynchronmotor.

Ausgestattet mit Druckmessung an der Förderseite, Rückschlagventil, Steuerung und Management der elektrischen Versorgung des Motors sowie Temperatursonde.

Mit programmierbarer Logik ausgestattet und ermöglicht dank des analogen Sensors die Programmierung des Wiedereinschalt Drucks.

Eine ideale Lösung, die den Bedarf an einem Ausdehnungsgefäß reduziert oder ganz beseitigt.

• Hocheffizienter einphasiger Asynchronmotor
• spannungsloser Kondensator
• niedrigere und gleichmäßigere Motortemperatur
• Motorleistungssteuerung
• Wahl des Wiedereinschalt Drucks auf mehreren Ebenen
• keine Druckverluste aufgrund von Messgeräten
• Spannungs- und Stromüberwachung
• Überwachung des maximalen Anlaufstroms
• Beseitigung des Wasserhammerphänomens
• Schutzmaßnahmen
• Trockenlauf
• • Luftpresence in der Pumpe oder im Füllprozess
  • Überlast der Einheit, Überhitzung des Motors
  • Blockierung der Elektropumpe
  • Schutz gegen Überströme
  • Stromversorgungskontrolle
  • Klassische Kontrollen bei Anlagenausfällen
  • Übermäßiger Durchfluss oder Fehler in der Anlage

UM DIE EIGENSCHAFTEN ZU SEHEN, SEHEN SIE BITTE DAS ANGEFÜGTE PDF

Sie sind geeignet, um sauberes Wasser mit einem Sandgehalt von nicht mehr als 150 g/m³ zu pumpen.

Aufgrund der hohen Effizienz und Zuverlässigkeit sind sie für den Einsatz im häuslichen, zivilen und industriellen Bereich geeignet, für die Wasserverteilung in Verbindung mit Druckbehältern, für die Bewässerung, für Waschanlagen, zur Druckerhöhung für Brandbekämpfungsanlagen usw.

Flüssigkeitsart: sauberes Wasser

Einsatzmöglichkeiten: häuslich, zivil, industriell

Anwendungen: Bewässerung, Wasserversorgung, Druckerzeugungsanlagen

Typ: Tauchpumpen

Familie: Tauchpumpen 4"

Leistungsbereich:

• Durchflussrate bis zu 340 l/min (20,4 m³/h)
• Förderhöhe bis zu 390 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Maximaler Sandgehalt 150 g/m³
• Betriebstiefe unter Wasserstand:

    – 200 m mit 4PD-Motoren
    – 100 m mit 4PS-Motoren

• Betriebsart:

    – vertikal
    – horizontal mit den folgenden Grenzen:
       4SR1 - 4SR1.5 - 4SR2 - 4SR4 bis zu 27 Stufen
       4SR6 - 4SR8 - 4SR10 - 4SR12 - 4SR15 bis zu 17 Stufen

• Starts/Stunde: 20 in regelmäßigen Abständen
• Mindest Kühlmittelstrom 8 cm/s
• Dauerbetrieb S1

FÜR INVERTER MIT STROMVERSORGUNG 230 AUSGANG 380

Flüssigkeitsart: Reines Wasser

Verwendungen: privat, zivil, industriell

Einsatzmöglichkeiten: Wasserversorgung, Brandlöschanlagen, Druckerhöhungsanlagen, Bewässerung

Typ: Tauchpumpen

Familie: Motoren 4" - 6"

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Einsatztiefe bis zu 200 m unter Wasserspiegel
• Starts/Stunde: max. 20 in regelmäßigen Abständen
• Mindestkühlfluss 8 cm/s
• Dauerbetrieb S1

Ausführung

Mehrstufige Blockpumpen, tauchfähig 5”.
Äußeres Gehäuse aus Edelstahl 1.4301 EN 10088 (AISI 304) und Stufen aus Noryl.
MPSM mit integriertem Kondensator, über das Druckgehäuse zugänglich. Hydraulikteil unten und Motor oben, gekühlt durch das geförderte Wasser für einen sicheren Betrieb, auch wenn die Pumpe nur teilweise eingetaucht ist.
Doppelte Abdichtung am Welle mit dazwischenliegender Ölkammer.
Der Ansaugfilter verhindert den Eintritt von festen Körpern mit einem Durchmesser größer als 2 mm.

Einsatzbereiche

Für die Wasserversorgung aus Brunnen, Becken oder Tanks.
Für Haushaltsanwendungen, für zivile und industrielle Anwendungen, für Gartenarbeit und Bewässerung.
Nutzung von Regenwasser

Ausführung

Mehrstufige monoblock Tauchpumpen 5”.
Außenmantel aus Stahl 1.4301 EN 10088 (AISI 304) und Stufen aus Noryl.
MPSM mit integriertem Kondensator, zugänglich über das Druckgehäuse. Hydraulischer Teil unten und Motor oben, gekühlt durch das geförderte Wasser für einen sicheren Betrieb, auch wenn die Pumpe nur teilweise eingetaucht ist.
Doppelte Dichtung auf der Welle mit zwischengeschalteter Ölkammer.
Der Ansaugfilter verhindert das Eindringen von festen Körpern mit einem Durchmesser von mehr als 2 mm.

Einsatzgebiete

Zur Wasserversorgung aus Brunnen, Becken oder Tanks.
Für den Hausgebrauch, für zivilen und industriellen Anwendungen, für Gartenbau und Bewässerung.
Nutzung von Regenwasser.
