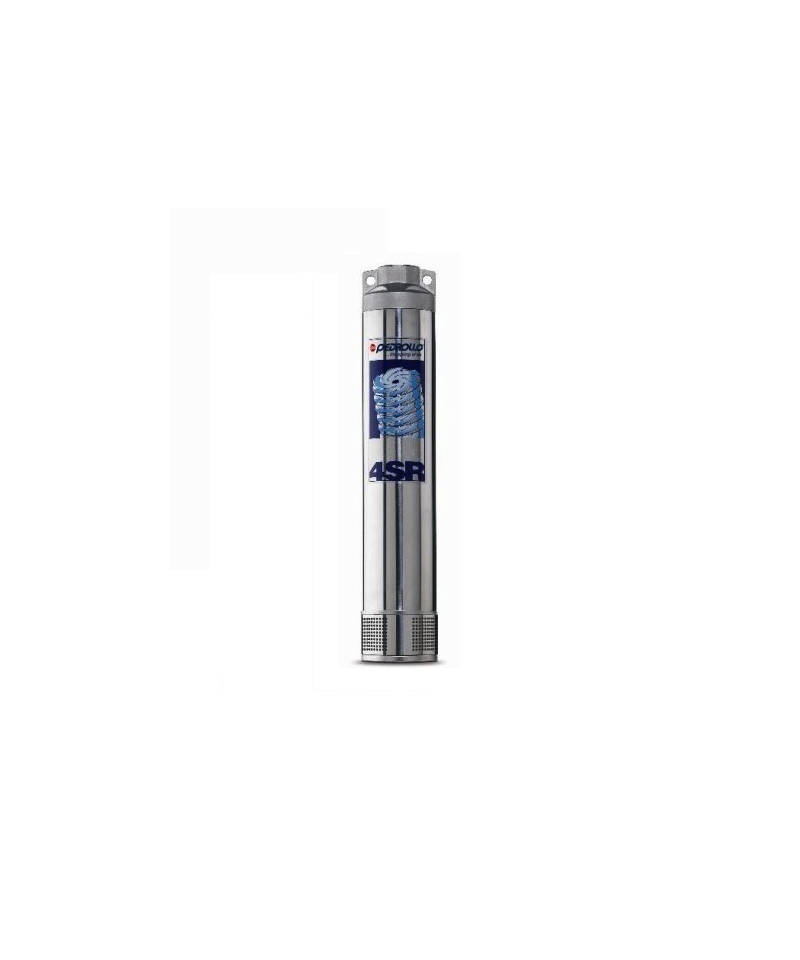

POMPE PEDROLLO EINTAUCHEN 4" NUR HYDRAULIK 4SR4/12F

Ausführung

Mehrstufige monoblock Tauchpumpen 5”.
Außenmantel aus Stahl 1.4301 EN 10088 (AISI 304) und Stufen aus Noryl.
MPSM mit integriertem Kondensator, zugänglich über das Druckgehäuse. Hydraulischer Teil unten und Motor oben, gekühlt durch das geförderte Wasser für einen sicheren Betrieb, auch wenn die Pumpe nur teilweise eingetaucht ist.
Doppelte Dichtung auf der Welle mit zwischengeschalteter Ölkammer.
Der Ansaugfilter verhindert das Eindringen von festen Körpern mit einem Durchmesser von mehr als 2 mm.

Einsatzgebiete

Zur Wasserversorgung aus Brunnen, Becken oder Tanks.
Für den Hausgebrauch, für zivilen und industriellen Anwendungen, für Gartenbau und Bewässerung.
Nutzung von Regenwasser.

Konstruktion
Drucksystem mit integriertem Druckschalter.
Kompakte Druckerhöhungseinheit, die gebrauchsfertig und einfach zu installieren ist.
Hocheffizienter einphasiger Asynchronmotor.

Ausgestattet mit Druckmessung an der Förderseite, Rückschlagventil, Steuerung und Management der elektrischen Versorgung des Motors sowie Temperatursonde.

Mit programmierbarer Logik ausgestattet und ermöglicht dank des analogen Sensors die Programmierung des Wiedereinschalt Drucks.

Eine ideale Lösung, die den Bedarf an einem Ausdehnungsgefäß reduziert oder ganz beseitigt.

• Hocheffizienter einphasiger Asynchronmotor
• spannungsloser Kondensator
• niedrigere und gleichmäßigere Motortemperatur
• Motorleistungssteuerung
• Wahl des Wiedereinschalt Drucks auf mehreren Ebenen
• keine Druckverluste aufgrund von Messgeräten
• Spannungs- und Stromüberwachung
• Überwachung des maximalen Anlaufstroms
• Beseitigung des Wasserhammerphänomens
• Schutzmaßnahmen
• Trockenlauf
• • Luftpresence in der Pumpe oder im Füllprozess
  • Überlast der Einheit, Überhitzung des Motors
  • Blockierung der Elektropumpe
  • Schutz gegen Überströme
  • Stromversorgungskontrolle
  • Klassische Kontrollen bei Anlagenausfällen
  • Übermäßiger Durchfluss oder Fehler in der Anlage

Die neue Serie von mehrstufigen Tauchpumpen wurde entwickelt, um eine noch höhere Zuverlässigkeit zu gewährleisten, dank innovativer technischer Lösungen, die den Stillstand der Pumpen selbst nach langen periods der Inaktivität verhindern.
Aufgrund der hohen Effizienz und Zuverlässigkeit werden sie empfohlen, um sauberes Wasser im häuslichen, zivilen und landwirtschaftlichen Sektor zu pumpen, zur Wasserversorgung in Verbindung mit Druckbehältern, zur Bewässerung von Gärten und Obstgärten, zur Druckerhöhung usw.

Flüssigkeitsart: Sauberes Wasser

Verwendungen: häuslich, zivil, Landwirtschaft

Einsatzgebiete: Wasserversorgung, Druckerhöhungsanlagen, Bewässerung

Typ: taucht

Familie: mehrstufige Tauchpumpen

Leistungsbereich:

• Durchflussrate bis zu 180 l/min (10,8 m³/h)
• Förderhöhe bis zu 93 m

Einschränkungen:

• Flüssigkeitstemperatur bis zu 40 °C

• Pumpen ohne externen Schwimmschalter
• Pumpe ausgestattet mit einem anderen Kabel für die Stromversorgung
• Andere Spannungen oder Frequenz 60 Hz
• Kit zur Unterstützung für den horizontalen Betrieb

TWI 5 EM/FS mit integriertem Schwimmerschalter

Eintauchmotorpumpe, selbstansaugend, mehrstufig, komplett tauchfähig mit Standard-Saugfilter für die Installation oberhalb des Bodenbehälters/Zwischenspeichers.

Für das Pumpen von klarem Wasser aus Tanks, Zisternen oder Brunnen bis zu einer Eintauchtiefe von 17 m. Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sind korrosionsbeständig.

Pumpe in einphasiger Ausführung mit Anschlusskabel, elektrischem Schaltkasten (IP55) mit thermischem Motorschutz, ON/OFF-Schalter und 2 m Anschlusskabel mit Schuko-Stecker...

Lieferumfang

• Pumpe mit 20 m Anschlusskabel von der Pumpe zum Schaltkasten und ab dem Schaltkasten 2 m Anschlusskabel mit Stecker
• Polypropylen-Halteleine
• Montage-, Benutzungs- und Wartungsanleitung

Edelstahlstütze für Pumpe 5" ASSKITUPFO2

Serie von neu konzipierten mehrstufigen Tauchpumpen, die eine noch größere Zuverlässigkeit gewährleisten, dank patentierter innovativer technischer Lösungen, die das Blockieren der Elektropumpen auch nach längeren Stillstandszeiten verhindern.
Für ihre hohe Effizienz und Zuverlässigkeit werden sie empfohlen, um sauberes Wasser im häuslichen, zivilen und landwirtschaftlichen Bereich zu pumpen, zur Wasserversorgung in Verbindung mit Druckanlagen, zur Bewässerung von Gärten und Feldern, zur Druckerhöhung usw.

Flüssigkeitstyp: Sauberes Wasser

Anwendungen: häuslich, zivil, Landwirtschaft

Einsatzbereiche: Wasserversorgung, Druckanlagen, Bewässerung

Typ: Tauchpumpen

Familie: mehrstufige Tauchpumpen

Leistungsbereich:

• Fördermenge bis zu 180 l/min (10,8 m³/h)
• Förderhöhe bis zu 93 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 40 °C

• Elektropumpen ohne externen Schwimmerschalter
• Elektropumpe mit einer anderen Kabellänge geliefert
• Andere Spannungen oder Frequenzen von 60 Hz
• Halterung für horizontalen Betrieb

Flüssigkeitstyp: Sauberes Wasser

Verwendungen: haushalts-, zivil-, industriell

Einsatzgebiete: Wasserversorgung, Brandschutzanlagen, Druckanlagen, Bewässerung

Typ: tauchend

Familie: Motoren 4" - 6"

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Einsatztiefe bis zu 200 m unter Wasseroberfläche
• Starts/Stunde: max 20 in regelmäßigen Abständen
• Minimale Kühlflussrate 8 cm/s
• Dauerbetrieb S1

Flüssigkeitstyp: Reines Wasser

Verwendungen: Haushalt, Zivil, Industrie

Einsatzgebiete: Wasserversorgung, Brandbekämpfungsanlagen, Druckerhöhungssysteme, Bewässerung

Typ: Tauchpumpen

Familie: Motoren 4" - 6"

Einsatzgrenzen:

• Flüssigkeitstemperatur bis 35 °C

• Einsatzvertiefung bis 200 m unter Wasseroberfläche
• Startvorgänge/Stunde: max. 20 in regelmäßigen Abständen
• Mindestkühlstrom 8 cm/s
• Dauerbetrieb S1

UM DIE TECHNISCHEN DATEN ZU SEHEN, SIEHE ANGENEHENDE PDF

Sie sind für das Pumpen von klarem Wasser mit einem Sandgehalt von höchstens 150 g/m³ empfohlen.
Aufgrund ihrer hohen Effizienz und Zuverlässigkeit eignen sie sich für den Einsatz im häuslichen, zivilen und industriellen Bereich, zur Wasserverteilung in Kombination mit Druckbehältern, zur Bewässerung, für Waschsysteme, zur Druckerhöhung für Feuerwehranlagen usw.

Flüssigkeitsart: Klares Wasser

Verwendung: hauswirtschaftlich, zivil, industriell

Einsätze: Bewässerung, Wasserversorgung, Drucksysteme

Typ: eingetaucht

Familie: eingetaucht 4"

Leistungsbereich:

• Fördermenge bis zu 340 l/min (20,4 m³/h)
• Förderhöhe bis zu 390 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Maximaler Sandgehalt 150 g/m³
• Betriebstiefe unter Wasseroberfläche:

    – 200 m mit 4PD-Motoren
    – 100 m mit 4PS-Motoren

• Betriebsweise:

    – vertikal
    – horizontal mit folgenden Grenzen:
       4SR1 - 4SR1.5 - 4SR2 - 4SR4 bis zu 27 Stufen
       4SR6 - 4SR8 - 4SR10 - 4SR12 - 4SR15 bis zu 17 Stufen

• Starts/Stunde: 20 in regelmäßigen Abständen
• Motorkühlfluss mindestens 8 cm/s
• Dauerbetrieb S1

EINTAUCHPUMPE PEDROLLO 5" 220/380 UP2/5 HP1,5

FÜR INVERTER STROMVERSORGUNG 230V PUMPE 380V

Reihe von neuen multistufigen Tauchpumpen, die entwickelt wurden, um noch mehr Zuverlässigkeit zu gewährleisten, dank innovativer, patentierter technischer Lösungen, die ein Blockieren der Elektropumpen selbst nach langen Ruhezeiten verhindern.
Aufgrund der hohen Effizienz und Zuverlässigkeit werden sie empfohlen, um sauberes Wasser im Haushalts-, Zivil- und Agrarbereich zu pumpen, zur Wasserverteilung in Verbindung mit Druckbehältern, zur Bewässerung von Gärten und Feldern, zur Druckerhöhung usw.

Flüssigkeitstyp: Sauberes Wasser

Verwendungen: Haushalt, zivil, Landwirtschaft

Einsätze: Wasserversorgung, Druckanlagen, Bewässerung

Typ: Tauchpumpen

Familie: multistufige Tauchpumpen

Leistungsbereich:

• Durchfluss bis zu 180 l/min (10,8 m³/h)
• Förderhöhe bis zu 93 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 40 °C

• Elektropumpen ohne externen Schwimmerschalter
• Elektropumpe geliefert mit einer anderen Kabellänge
• Andere Spannungen oder Frequenzen bei 60 Hz
• Haltesatz für horizontale Installation

UM DIE EIGENSCHAFTEN ZU SEHEN, SIEHE ANLAGE-PDF

Sie sind für das Pumpen von klaren Wasser mit einem Sandgehalt von nicht mehr als 150 g/m³ empfohlen.

Für die hohe Effizienz und Zuverlässigkeit sind sie für den Einsatz im häuslichen, öffentlichen und industriellen Bereich geeignet, für die Wasserversorgung in Kombination mit Druckbehältern, für die Bewässerung, für Reinigungsanlagen, für den Druckaufbau in Brandschutzsystemen usw.

Flüssigkeitsart: Reines Wasser

Einsätze: häuslich, zivil, industriell

Verwendungen: Bewässerung, Wasserversorgung, Drucksysteme

Typ: eintauchend

Familie: eintauchend 4"

Leistungsbereich:

• Durchflussrate bis zu 340 l/min (20,4 m³/h)
• Förderhöhe bis zu 390 m

Verwendungseinschränkungen:

• Flüssigkeitstemperatur bis zu 35 °C

• Maximaler Sandgehalt 150 g/m³
• Eintauchtiefe unter dem Wasserspiegel:

– 200 m mit 4PD-Motoren
– 100 m mit 4PS-Motoren

• Betrieb:

– vertikal
– horizontal mit den folgenden Einschränkungen:
4SR1 - 4SR1.5 - 4SR2 - 4SR4 bis zu 27 Stufen
4SR6 - 4SR8 - 4SR10 - 4SR12 - 4SR15 bis zu 17 Stufen

• Startvorgänge/Stunde: 20 in regelmäßigen Abständen
• Mindest-Kühlluftstrom des Motors 8 cm/s
• Dauerbetrieb S1

Ausführung
Tauchpumpen für tiefen Brunnen von 4“ (DN 100 mm), 6“ (DN 150 mm), mit äußerem Mantel aus Edelstahl AISI 304 und Laufrädern aus Noryl.

Austritt: Gewinde
Rückschlagventil im Gehäuse integriert.
Anwendungen
Zur Wasserversorgung. Für private und industrielle Anwendungen. Für Brandschutzsysteme.
Zur Bewässerung.
Einsatzgrenzen der Pumpe
Wassertemperatur: - bis zu 35 °C mit 4“ Motor - bis zu 25 °C mit 6“ Motor.
Maximale Sandmenge im Wasser: 150 g/m3 (300 g/m3 für Pumpen mit hohem Sandgehalt).
Dauerbetrieb.
Wickelbare Motoren der Serie CS-R
Induktionsmotor 2-polig, 50 Hz (n ≈ 2900 1/min). Abmessungen für den Anschluss an die Pumpe gemäß NEMA-Standards.
Netzspannung:
- einphasig 230 V bis zu 2,2 kW für 4“ Motoren. - dreiphasig 230 V; 400 V für 4“ Motoren
- dreiphasig 400 V; 400/690 V für 6“ Motoren.
Spannungsschwankung: 6% /-10%.
Empfohlener Anlauf für Leistungen ab 7,5 kW: Stern/Dreieck, sanfter Anlauf, Statorimpedanz, Autotransformator. Isolierung der Klasse F für 4“ Motoren, Klasse E für 6“ Motoren. Schutzart IP 68.
Dauerbetrieb.
4“ Motor für Betrieb mit Wechselrichter vorbereitet (außer 4“ einphasig).
6“ Motor für Betrieb mit Wechselrichter vorbereitet (mit geeignetem dv/dt Filter).

FÜR DETAILS BITTE PDF ANSEHEN

Sie sind empfohlen, um sauberes Wasser mit einem Sandgehalt von nicht mehr als 150 g/m³ zu pumpen.

Aufgrund der hohen Effizienz und Zuverlässigkeit sind sie für den Einsatz im häuslichen, zivilen und industriellen Bereich geeignet, zur Wasserversorgung in Verbindung mit Druckbehältern, zur Bewässerung, für Waschanlagen, zur Druckerhöhung von Brandschutzanlagen usw.

Flüssigkeitsart: Sauberes Wasser

Nutzungen: häuslich, zivil, industriell

Einsätze: Bewässerung, Wasserversorgung, Druckanlagen

Typ: Tauchpumpen

Familie: Tauchpumpen 4"

Leistungsbereich:

• Durchfluss bis zu 340 l/min (20,4 m³/h)
• Förderhöhe bis zu 390 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Sandgehalt maximal 150 g/m³
• Eintauchtiefe unter Wasseroberfläche:

    – 200 m mit 4PD-Motoren
    – 100 m mit 4PS-Motoren

• Betrieb:

    – vertikal
    – horizontal mit folgenden Grenzen:
       4SR1 - 4SR1.5 - 4SR2 - 4SR4 bis zu 27 Stufen
       4SR6 - 4SR8 - 4SR10 - 4SR12 - 4SR15 bis zu 17 Stufen

• Starts/Stunde: 20 in regelmäßigen Abständen
• Minimale Motor-Kühlwasserströmung 8 cm/s
• Dauerbetrieb S1

Konstruktion
Druckerhöhungssystem mit integriertem Druckschalter.
Kompakte, betriebsbereite Druckerhöhungsgruppe mit einfacher Installation.
Hocheffizienter einphasiger Asynchronmotor.

Ausgestattet mit einem Druckmessgerät für die Fördermenge, einem Rückschlagventil, der Kontrolle und Verwaltung der elektrischen Zuleitungen des Motors und einem Temperatursensor.

Ausgestattet mit programmierbarer Logik ermöglicht das Produkt dank des analogen Sensors die Programmierung des Wiedereinschalt-Drucks.

Eine ideale Lösung, die die Notwendigkeit eines Ausdehnungsbehälters reduziert oder beseitigt.

• Hocheffizienter einphasiger Asynchronmotor
• Nicht belasteter Kondensator
• Geringere und gleichmäßigere Motortemperatur
• Kontrolle der Motorleistung
• Auswahl des Wiedereinschalt-Drucks auf mehreren Ebenen
• Keine Druckverluste durch Messgeräte
• Überwachung von Spannung und Strom
• Überwachung des maximalen Anlaufstroms
• Beseitigung des Schlagwasserschlags
• Schutz
• Trockenlauf
• • Luft im Pumpenkreislauf oder im Füllzyklus
  • Überlast des Aggregats, Übertemperatur des Motors
  • Blockierung der Elektropumpe
  • Schutz gegen Überströme
  • Stromversorgungskontrolle
  • Überprüfung von Anlagenausfällen
  • Übermäßiger Durchfluss oder Anlagenausfall

TWI 5 EM/FS mit integriertem Schwimmerschalter

Untergetauchte Motorpumpe, selbstansaugend, mehrstufig, vollständig submersible mit Standard-Saugfilter für die Installation oberhalb des Bodenbehälters/Wassertanks.

Für das Pumpen von klarem Wasser aus Tanks, Zisternen oder Brunnen bis zu einer Tauchtiefe von 17 m. Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sind korrosionsbeständig.

Pumpe in einphasiger Ausführung mit Anschlusskabel, Schaltschrank (IP55) mit thermischem Überlastschutz, ON/OFF-Schalter und einem 2 m langen Anschlusskabel mit Schuko-Stecker...

Lieferumfang

• Pumpe mit einem 20 m langen Anschlusskabel von der Pumpe zum Schaltschrank und einem 2 m langen Anschlusskabel mit Stecker ab dem Schaltschrank
• Polypropylen-Befestigungskabel
• Montage-, Bedienungs- und Wartungsanleitung
