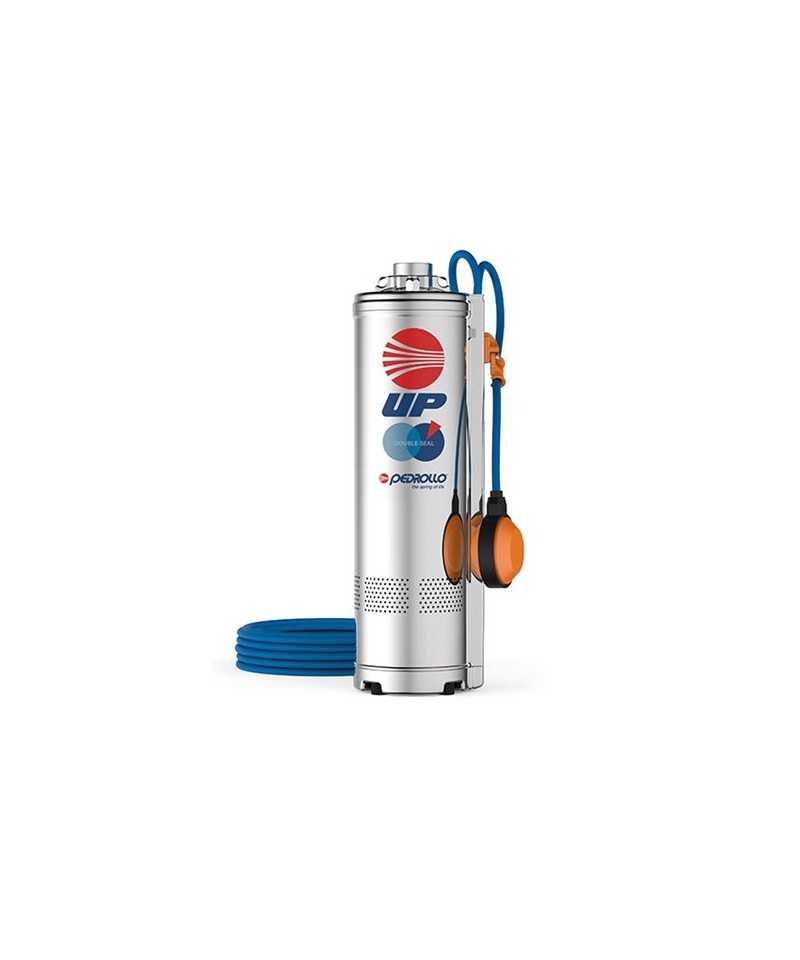

ELEKTROPUMPE PEDROLLO EINTAUCHEN 5" UPM2/5 GE 230V

Ausführung

Mehrstufige Blockpumpen, tauchfähig 5”.
Äußeres Gehäuse aus Edelstahl 1.4301 EN 10088 (AISI 304) und Stufen aus Noryl.
MPSM mit integriertem Kondensator, über das Druckgehäuse zugänglich. Hydraulikteil unten und Motor oben, gekühlt durch das geförderte Wasser für einen sicheren Betrieb, auch wenn die Pumpe nur teilweise eingetaucht ist.
Doppelte Abdichtung am Welle mit dazwischenliegender Ölkammer.
Der Ansaugfilter verhindert den Eintritt von festen Körpern mit einem Durchmesser größer als 2 mm.

Einsatzbereiche

Für die Wasserversorgung aus Brunnen, Becken oder Tanks.
Für Haushaltsanwendungen, für zivile und industrielle Anwendungen, für Gartenarbeit und Bewässerung.
Nutzung von Regenwasser

Flüssigkeitstyp: Reines Wasser

Verwendungen: Haushalt, Zivil, Industrie

Einsatzgebiete: Wasserversorgung, Brandbekämpfungsanlagen, Druckerhöhungssysteme, Bewässerung

Typ: Tauchpumpen

Familie: Motoren 4" - 6"

Einsatzgrenzen:

• Flüssigkeitstemperatur bis 35 °C

• Einsatzvertiefung bis 200 m unter Wasseroberfläche
• Startvorgänge/Stunde: max. 20 in regelmäßigen Abständen
• Mindestkühlstrom 8 cm/s
• Dauerbetrieb S1

Serie von neu konzipierten mehrstufigen Tauchpumpen, die eine noch größere Zuverlässigkeit gewährleisten, dank patentierter innovativer technischer Lösungen, die das Blockieren der Elektropumpen auch nach längeren Stillstandszeiten verhindern.
Für ihre hohe Effizienz und Zuverlässigkeit werden sie empfohlen, um sauberes Wasser im häuslichen, zivilen und landwirtschaftlichen Bereich zu pumpen, zur Wasserversorgung in Verbindung mit Druckanlagen, zur Bewässerung von Gärten und Feldern, zur Druckerhöhung usw.

Flüssigkeitstyp: Sauberes Wasser

Anwendungen: häuslich, zivil, Landwirtschaft

Einsatzbereiche: Wasserversorgung, Druckanlagen, Bewässerung

Typ: Tauchpumpen

Familie: mehrstufige Tauchpumpen

Leistungsbereich:

• Fördermenge bis zu 180 l/min (10,8 m³/h)
• Förderhöhe bis zu 93 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 40 °C

• Elektropumpen ohne externen Schwimmerschalter
• Elektropumpe mit einer anderen Kabellänge geliefert
• Andere Spannungen oder Frequenzen von 60 Hz
• Halterung für horizontalen Betrieb

Neue Generation von mehrstufigen Tauchpumpen, die entwickelt wurden, um eine noch größere Zuverlässigkeit zu gewährleisten, dank innovativer patentierter technischer Lösungen, die ein Blockieren der Elektropumpen auch nach längeren Stillstandszeiten verhindern.
Aufgrund ihrer hohen Effizienz und Zuverlässigkeit werden sie empfohlen, um sauberes Wasser im Haushalts-, Wohn- und Landwirtschaftssektor zu fördern, zur Wasserverteilung in Verbindung mit Drucktanks, zur Bewässerung von Gärten und Obstgärten, zur Druckerhöhung usw.

Flüssigkeitsart: Sauberes Wasser

Verwendung: Haushalts-, Wohn- und Landwirtschaft

Einsatzbereiche: Wasserversorgung, Druckerhöhungsanlagen, Bewässerung

Art: Tauchpumpen

Familie: Mehrstufige Tauchpumpen

Betriebsbereich:

• Fördermenge bis zu 180 l/min (10,8 m³/h)
• Förderhöhe bis zu 93 m

Einschränkungen bei der Verwendung:

• Flüssigkeitstemperatur bis zu 40 °C

• Elektropumpen ohne externen Schwimmerschalter
• Elektropumpe mit unterschiedlicher Kabellänge geliefert
• Andere Spannungen oder Frequenzen von 60 Hz
• Montageset für horizontalen Betrieb

Ausführung

Mehrstufige monoblock Tauchpumpen 5”.
Außenmantel aus Stahl 1.4301 EN 10088 (AISI 304) und Stufen aus Noryl.
MPSM mit integriertem Kondensator, zugänglich über das Druckgehäuse. Hydraulischer Teil unten und Motor oben, gekühlt durch das geförderte Wasser für einen sicheren Betrieb, auch wenn die Pumpe nur teilweise eingetaucht ist.
Doppelte Dichtung auf der Welle mit zwischengeschalteter Ölkammer.
Der Ansaugfilter verhindert das Eindringen von festen Körpern mit einem Durchmesser von mehr als 2 mm.

Einsatzgebiete

Zur Wasserversorgung aus Brunnen, Becken oder Tanks.
Für den Hausgebrauch, für zivilen und industriellen Anwendungen, für Gartenbau und Bewässerung.
Nutzung von Regenwasser.

Flüssigkeitstyp: Sauberes Wasser

Verwendungen: haushalts-, zivil-, industriell

Einsatzgebiete: Wasserversorgung, Brandschutzanlagen, Druckanlagen, Bewässerung

Typ: tauchend

Familie: Motoren 4" - 6"

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Einsatztiefe bis zu 200 m unter Wasseroberfläche
• Starts/Stunde: max 20 in regelmäßigen Abständen
• Minimale Kühlflussrate 8 cm/s
• Dauerbetrieb S1

UM DIE EIGENSCHAFTEN ZU SEHEN, SIEHE ANLAGE-PDF

Sie sind für das Pumpen von klaren Wasser mit einem Sandgehalt von nicht mehr als 150 g/m³ empfohlen.

Für die hohe Effizienz und Zuverlässigkeit sind sie für den Einsatz im häuslichen, öffentlichen und industriellen Bereich geeignet, für die Wasserversorgung in Kombination mit Druckbehältern, für die Bewässerung, für Reinigungsanlagen, für den Druckaufbau in Brandschutzsystemen usw.

Flüssigkeitsart: Reines Wasser

Einsätze: häuslich, zivil, industriell

Verwendungen: Bewässerung, Wasserversorgung, Drucksysteme

Typ: eintauchend

Familie: eintauchend 4"

Leistungsbereich:

• Durchflussrate bis zu 340 l/min (20,4 m³/h)
• Förderhöhe bis zu 390 m

Verwendungseinschränkungen:

• Flüssigkeitstemperatur bis zu 35 °C

• Maximaler Sandgehalt 150 g/m³
• Eintauchtiefe unter dem Wasserspiegel:

– 200 m mit 4PD-Motoren
– 100 m mit 4PS-Motoren

• Betrieb:

– vertikal
– horizontal mit den folgenden Einschränkungen:
4SR1 - 4SR1.5 - 4SR2 - 4SR4 bis zu 27 Stufen
4SR6 - 4SR8 - 4SR10 - 4SR12 - 4SR15 bis zu 17 Stufen

• Startvorgänge/Stunde: 20 in regelmäßigen Abständen
• Mindest-Kühlluftstrom des Motors 8 cm/s
• Dauerbetrieb S1

Ausführung
Tauchpumpen für Tiefbrunnen von 4" (DN 100 mm), 6" (DN 150 mm), mit Außenverkleidung aus Edelstahl AISI 304 und Laufrädern aus Noryl.

Ansaugstutzen: gewinde
Eingebaute Rückschlagklappe im Druckkörper.
Einsatzbereiche
Zur Wasserversorgung. Für zivile und industrielle Anwendungen. Für Brandbekämpfungsanlagen.
Zur Bewässerung.
Betriebsgrenzen der Pumpe
Wassertemperatur: - bis 35 °C mit 4" Motor - bis 25 °C mit 6" Motor.
Maximale Sandmenge im Wasser: 150 g/m3 (300 g/m3 für Hochsandpumpen).
Dauerbetrieb.
Wickelbarer Motor der Serie CS-R
Induktionsmotor mit 2 Polen, 50 Hz (n ≈ 2900 1/min). Anschlüsse zur Pumpenverbindung gemäß NEMA-Standards.
Versorgungsspannungen:
- einphasig 230 V bis 2,2 kW für 4" Motoren. - dreiphasig 230 V; 400 V für 4" Motoren
- dreiphasig 400 V; 400/690 V für 6" Motoren.
Spannungsabweichung: 6% /-10%.
Empfohlener Start für Leistungen ab 7,5 kW: Stern-Dreieck, sanfter Start, statorische Impedanz, Autotransformator. Isolierung Klasse F für 4" Motoren, Klasse E für 6" Motoren. Schutzart IP 68.
Dauerbetrieb.
4" Motor für den Betrieb mit Inverter geeignet (außer 4" einphasig).
6" Motor für den Betrieb mit Inverter geeignet (mit geeignetem dv/dt Filter).

Flüssigkeitstyp: Sauberes Wasser

Verwendungen: Haushalts-, zivile, industrielle

Einsätze: Wasserversorgung, Brandbekämpfungssysteme, Druckerhöhungsanlagen, Bewässerung

Typ: Tauchpumpen

Familie: 4" - 6" Motoren

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Einsatztiefe bis zu 200 m unter Wasserstand
• Startvorgänge/Stunde: max. 20 in regelmäßigen Abständen
• Mindestkühlstrom 8 cm/s
• Dauerbetrieb S1

Edelstahlstütze für Pumpe 5" ASSKITUPFO2

TECHNISCHES DATENBLATT

Version ohne Schwimmer

Ausführung
Mehrstufige monoblock Tauchpumpen.
Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sowohl innen als auch außen an der Pumpe, bestehen aus korrosionsbeständigem Nickel-Chrom-Stahl.
MXSM mit integriertem Kondensator, zugänglich über das Gehäuse.
Hydraulischer Teil unten und Motor oben, gekühlt durch das gepumpte Wasser für einen sicheren Betrieb, selbst wenn die Pumpe nur teilweise eintaucht.
Doppelte Abdichtung an der Welle mit interner Ölkammer.
Der Ansaugfilter verhindert das Eindringen von festen Körpern mit einem Durchmesser von mehr als 2 mm.

Einsatzbereiche
- Zur Wasserversorgung aus Brunnen, Becken oder Tanks.
- Für den Haushaltsgebrauch, für zivile und industrielle Anwendungen, für Gartenbau und Bewässerung.
- Nutzung von Regenwasser.

TWI 5 EM/FS mit integriertem Schwimmerschalter

Sinkpumpenmotor, selbstentlüftend, mehrstufig, vollständig eintauchbar mit Standard-Saugfilter für den eingebauten Einsatz über dem Boden des Tanks.

Zum Pumpen von klarem Wasser aus Tanks, Zisternen oder Brunnen bis zu einer Eintauchtiefe von 17 m. Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sind korrosionsbeständig.

Pumpe in einphasiger Ausführung mit Anschlusskabel, elektrischer Schaltschrank (IP55) mit thermischem Motorschutz, ON/OFF-Schalter und 2 m Anschlusskabel mit Schuko-Stecker...

Lieferumfang

• Pumpe mit 20 m Anschlusskabel von der Pumpe zum Schaltschrank und vom Schaltschrank 2 m Anschlusskabel mit Stecker
• Polypropylen-Befestigungsleine
• Montage-, Betriebs- und Wartungsanleitung

TWI 5 EM/FS mit integriertem Schwimmerschalter

Untergetauchte Motorpumpe, selbstbelüftend, mehrstufig, vollständig tauchfähig mit Standardansaugfilter für die Installation oberhalb des Bodenbehälters/Reservoirs.

Für die Förderung von sauberm Wasser aus Tanks, Zisternen oder Brunnen bis zu einer Eintauchtiefe von 17 m. Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sind korrosionsbeständig.

Pumpe in einphasiger Ausführung mit Verbindungskabel, elektrischer Schalttafel (IP55) mit thermischem Überlastschutz, ON/OFF-Schalter und 2 m Verbindungskabel mit Schuko-Stecker...

Lieferumfang

• Pumpe mit 20 m Verbindungskabel von der Pumpe zur elektrischen Schalttafel und vom Schaltschrank abgehend 2 m Verbindungskabel mit Stecker
• Fixierkabel aus Polypropylen
• Montage-, Bedienungs- und Wartungsanleitung

FÜR DETAILS BITTE PDF ANSEHEN

Sie sind empfohlen, um sauberes Wasser mit einem Sandgehalt von nicht mehr als 150 g/m³ zu pumpen.

Aufgrund der hohen Effizienz und Zuverlässigkeit sind sie für den Einsatz im häuslichen, zivilen und industriellen Bereich geeignet, zur Wasserversorgung in Verbindung mit Druckbehältern, zur Bewässerung, für Waschanlagen, zur Druckerhöhung von Brandschutzanlagen usw.

Flüssigkeitsart: Sauberes Wasser

Nutzungen: häuslich, zivil, industriell

Einsätze: Bewässerung, Wasserversorgung, Druckanlagen

Typ: Tauchpumpen

Familie: Tauchpumpen 4"

Leistungsbereich:

• Durchfluss bis zu 340 l/min (20,4 m³/h)
• Förderhöhe bis zu 390 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Sandgehalt maximal 150 g/m³
• Eintauchtiefe unter Wasseroberfläche:

    – 200 m mit 4PD-Motoren
    – 100 m mit 4PS-Motoren

• Betrieb:

    – vertikal
    – horizontal mit folgenden Grenzen:
       4SR1 - 4SR1.5 - 4SR2 - 4SR4 bis zu 27 Stufen
       4SR6 - 4SR8 - 4SR10 - 4SR12 - 4SR15 bis zu 17 Stufen

• Starts/Stunde: 20 in regelmäßigen Abständen
• Minimale Motor-Kühlwasserströmung 8 cm/s
• Dauerbetrieb S1

TWI 5 EM/FS mit integriertem Schwimmerschalter

Eintauchmotorpumpe, selbstansaugend, mehrstufig, komplett tauchfähig mit Standard-Saugfilter für die Installation oberhalb des Bodenbehälters/Zwischenspeichers.

Für das Pumpen von klarem Wasser aus Tanks, Zisternen oder Brunnen bis zu einer Eintauchtiefe von 17 m. Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sind korrosionsbeständig.

Pumpe in einphasiger Ausführung mit Anschlusskabel, elektrischem Schaltkasten (IP55) mit thermischem Motorschutz, ON/OFF-Schalter und 2 m Anschlusskabel mit Schuko-Stecker...

Lieferumfang

• Pumpe mit 20 m Anschlusskabel von der Pumpe zum Schaltkasten und ab dem Schaltkasten 2 m Anschlusskabel mit Stecker
• Polypropylen-Halteleine
• Montage-, Benutzungs- und Wartungsanleitung
