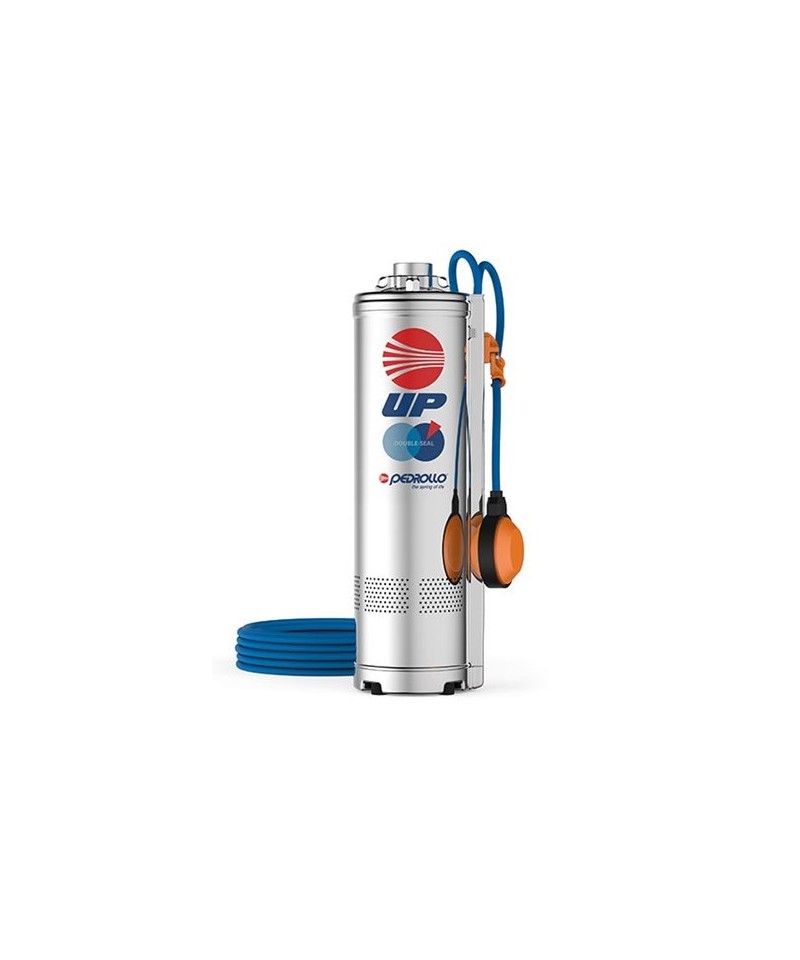

ELEKTROPUMPE PEDROLLO EINTAUCHEN 5" UPM4/3 GE 230V

Ausführung
Tauchpumpen für Brunnen mit 4" (DN 100 mm), 6" (DN 150 mm), mit Außenmantel aus Edelstahl AISI 304 und Laufrädern aus Noryl.

Ansaugstutzen: Gewinde
Eingebaute Rückschlagklappe im Druckgehäuse.
Einsatzgebiete
Zur Wasserversorgung. Für zivile und industrielle Anwendungen. Für Feuerlöschanlagen.
Zur Bewässerung.
Einsatzgrenzen der Pumpe
Wassertemperatur: - bis zu 35 °C mit 4“-Motor - bis zu 25 °C mit 6“-Motor.
Maximale Sandmenge im Wasser: 150 g/m3 (300 g/m3 für Sandpumpen mit hohem Sandgehalt).
Dauerbetrieb.
Wiederwickelbarer Motor der Serie CS-R
Induktionsmotor mit 2 Polen, 50 Hz (n ≈ 2900 1/min). Abmessungen für den Anschluss an die Pumpe gemäß NEMA Standards.
Spannungsversorgung:
- einphasig 230 V bis 2,2 kW für 4“ Motoren. - dreiphasig 230 V; 400 V für 4“ Motoren
- dreiphasig 400 V; 400/690 V für 6“ Motoren.
Spannungsänderung: 6% /-10%.
Empfohlener Anlauf für Leistungen von 7,5 kW und höher: Stern-Dreieck, sanfter Anlauf, statorische Impedanz, Autotransformator. Isolationsklasse F für 4“ Motoren, Klasse E für 6“ Motoren. Schutzart IP 68.
Dauerbetrieb.
4“ Motor vorbereitet für den Betrieb mit Wechselrichter (ausgenommen 4“ einphasig).
6“ Motor vorbereitet für den Betrieb mit Wechselrichter (mit geeignetem dv/dt Filter).

Flüssigkeitstyp: sauberes Wasser

Anwendungen: häuslich, zivil, industrial

Verwendung: Wasserversorgung, Brandbekämpfungssysteme, Drucksteigerungsanlagen, Bewässerung

Typ: Tauchpumpen

Familie: Motoren 4" - 6"

Eingeschränkte Verwendung:

• Flüssigkeitstemperatur bis zu 35 °C

• Einsatztiefe bis zu 200 m unter Wasserstand
• Startvorgänge/Stunde: max 20 in regelmäßigen Abständen
• Mindestkühlfluss 8 cm/s
• Dauerbetrieb S1

Flüssigkeitstyp: Sauberes Wasser

Verwendungen: Haushalts-, zivile, industrielle

Einsätze: Wasserversorgung, Brandbekämpfungssysteme, Druckerhöhungsanlagen, Bewässerung

Typ: Tauchpumpen

Familie: 4" - 6" Motoren

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Einsatztiefe bis zu 200 m unter Wasserstand
• Startvorgänge/Stunde: max. 20 in regelmäßigen Abständen
• Mindestkühlstrom 8 cm/s
• Dauerbetrieb S1

Ausführung

Mehrstufige Blockpumpen, tauchfähig 5”.
Äußeres Gehäuse aus Edelstahl 1.4301 EN 10088 (AISI 304) und Stufen aus Noryl.
MPSM mit integriertem Kondensator, über das Druckgehäuse zugänglich. Hydraulikteil unten und Motor oben, gekühlt durch das geförderte Wasser für einen sicheren Betrieb, auch wenn die Pumpe nur teilweise eingetaucht ist.
Doppelte Abdichtung am Welle mit dazwischenliegender Ölkammer.
Der Ansaugfilter verhindert den Eintritt von festen Körpern mit einem Durchmesser größer als 2 mm.

Einsatzbereiche

Für die Wasserversorgung aus Brunnen, Becken oder Tanks.
Für Haushaltsanwendungen, für zivile und industrielle Anwendungen, für Gartenarbeit und Bewässerung.
Nutzung von Regenwasser

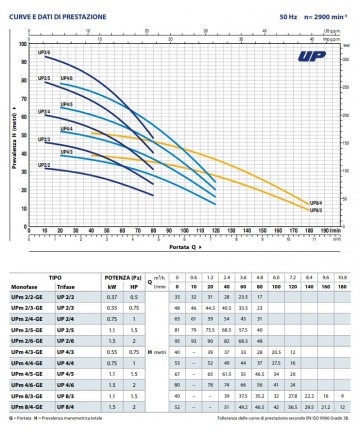

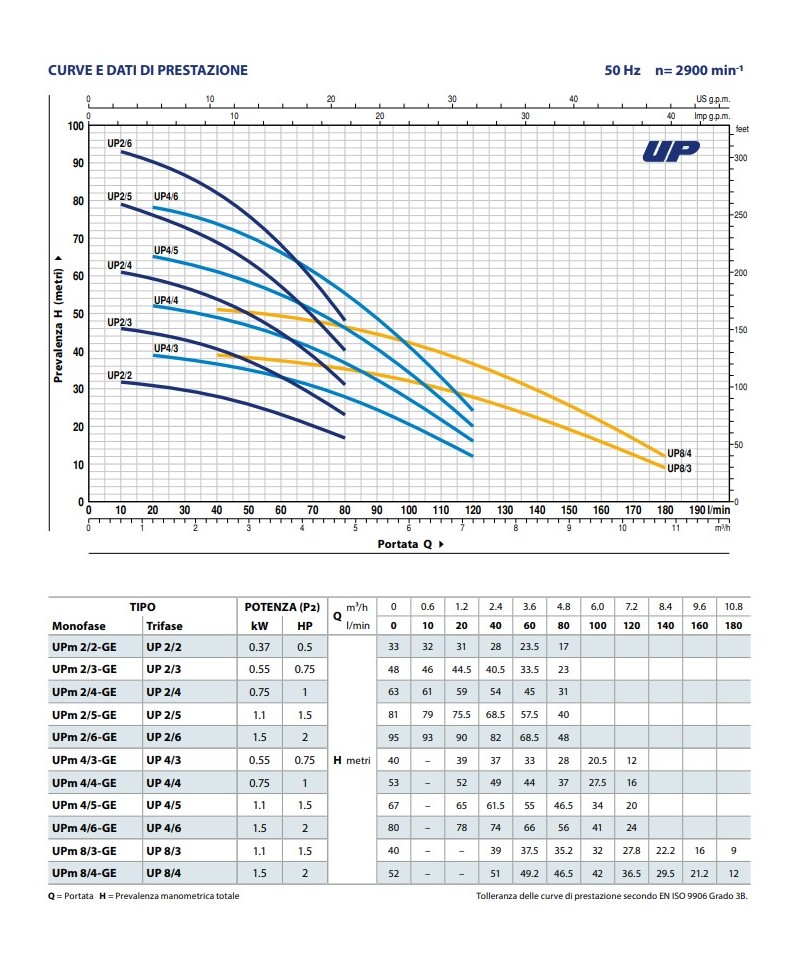

UM DIE TECHNISCHEN DATEN ZU SEHEN, SIEHE ANGENEHENDE PDF

Sie sind für das Pumpen von klarem Wasser mit einem Sandgehalt von höchstens 150 g/m³ empfohlen.
Aufgrund ihrer hohen Effizienz und Zuverlässigkeit eignen sie sich für den Einsatz im häuslichen, zivilen und industriellen Bereich, zur Wasserverteilung in Kombination mit Druckbehältern, zur Bewässerung, für Waschsysteme, zur Druckerhöhung für Feuerwehranlagen usw.

Flüssigkeitsart: Klares Wasser

Verwendung: hauswirtschaftlich, zivil, industriell

Einsätze: Bewässerung, Wasserversorgung, Drucksysteme

Typ: eingetaucht

Familie: eingetaucht 4"

Leistungsbereich:

• Fördermenge bis zu 340 l/min (20,4 m³/h)
• Förderhöhe bis zu 390 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Maximaler Sandgehalt 150 g/m³
• Betriebstiefe unter Wasseroberfläche:

    – 200 m mit 4PD-Motoren
    – 100 m mit 4PS-Motoren

• Betriebsweise:

    – vertikal
    – horizontal mit folgenden Grenzen:
       4SR1 - 4SR1.5 - 4SR2 - 4SR4 bis zu 27 Stufen
       4SR6 - 4SR8 - 4SR10 - 4SR12 - 4SR15 bis zu 17 Stufen

• Starts/Stunde: 20 in regelmäßigen Abständen
• Motorkühlfluss mindestens 8 cm/s
• Dauerbetrieb S1

Flüssigkeitstyp: Sauberes Wasser

Verwendungen: haushalts-, zivil-, industriell

Einsatzgebiete: Wasserversorgung, Brandschutzanlagen, Druckanlagen, Bewässerung

Typ: tauchend

Familie: Motoren 4" - 6"

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Einsatztiefe bis zu 200 m unter Wasseroberfläche
• Starts/Stunde: max 20 in regelmäßigen Abständen
• Minimale Kühlflussrate 8 cm/s
• Dauerbetrieb S1

Konstruktion
Druckerhöhungssystem mit integriertem Druckschalter.
Kompakte, betriebsbereite Druckerhöhungsgruppe mit einfacher Installation.
Hocheffizienter einphasiger Asynchronmotor.

Ausgestattet mit einem Druckmessgerät für die Fördermenge, einem Rückschlagventil, der Kontrolle und Verwaltung der elektrischen Zuleitungen des Motors und einem Temperatursensor.

Ausgestattet mit programmierbarer Logik ermöglicht das Produkt dank des analogen Sensors die Programmierung des Wiedereinschalt-Drucks.

Eine ideale Lösung, die die Notwendigkeit eines Ausdehnungsbehälters reduziert oder beseitigt.

• Hocheffizienter einphasiger Asynchronmotor
• Nicht belasteter Kondensator
• Geringere und gleichmäßigere Motortemperatur
• Kontrolle der Motorleistung
• Auswahl des Wiedereinschalt-Drucks auf mehreren Ebenen
• Keine Druckverluste durch Messgeräte
• Überwachung von Spannung und Strom
• Überwachung des maximalen Anlaufstroms
• Beseitigung des Schlagwasserschlags
• Schutz
• Trockenlauf
• • Luft im Pumpenkreislauf oder im Füllzyklus
  • Überlast des Aggregats, Übertemperatur des Motors
  • Blockierung der Elektropumpe
  • Schutz gegen Überströme
  • Stromversorgungskontrolle
  • Überprüfung von Anlagenausfällen
  • Übermäßiger Durchfluss oder Anlagenausfall

Ausführung
Tauchpumpen für Tiefbrunnen von 4" (DN 100 mm), 6" (DN 150 mm), mit Außenverkleidung aus Edelstahl AISI 304 und Laufrädern aus Noryl.

Ansaugstutzen: gewinde
Eingebaute Rückschlagklappe im Druckkörper.
Einsatzbereiche
Zur Wasserversorgung. Für zivile und industrielle Anwendungen. Für Brandbekämpfungsanlagen.
Zur Bewässerung.
Betriebsgrenzen der Pumpe
Wassertemperatur: - bis 35 °C mit 4" Motor - bis 25 °C mit 6" Motor.
Maximale Sandmenge im Wasser: 150 g/m3 (300 g/m3 für Hochsandpumpen).
Dauerbetrieb.
Wickelbarer Motor der Serie CS-R
Induktionsmotor mit 2 Polen, 50 Hz (n ≈ 2900 1/min). Anschlüsse zur Pumpenverbindung gemäß NEMA-Standards.
Versorgungsspannungen:
- einphasig 230 V bis 2,2 kW für 4" Motoren. - dreiphasig 230 V; 400 V für 4" Motoren
- dreiphasig 400 V; 400/690 V für 6" Motoren.
Spannungsabweichung: 6% /-10%.
Empfohlener Start für Leistungen ab 7,5 kW: Stern-Dreieck, sanfter Start, statorische Impedanz, Autotransformator. Isolierung Klasse F für 4" Motoren, Klasse E für 6" Motoren. Schutzart IP 68.
Dauerbetrieb.
4" Motor für den Betrieb mit Inverter geeignet (außer 4" einphasig).
6" Motor für den Betrieb mit Inverter geeignet (mit geeignetem dv/dt Filter).

Neue Generation von mehrstufigen Tauchpumpen, die entwickelt wurden, um noch mehr Zuverlässigkeit zu gewährleisten, dank patentierter innovativer technischer Lösungen, die ein Blockieren der Elektropumpen selbst nach längeren Stillstandszeiten verhindern.
Wegen ihrer hohen Effizienz und Zuverlässigkeit sind sie empfehlenswert zum Fördern von sauberem Wasser im häuslichen, zivilen und landwirtschaftlichen Bereich, zur Wasserversorgung in Verbindung mit Druckbehältern, zur Bewässerung von Gärten und Gemüsebeeten, zur Druckerhöhung usw.

Flüssigkeitstyp: Sauberes Wasser

Einsatzgebiete: haushaltsartig, zivil, Landwirtschaft

Verwendungen: Wasserversorgung, Druckerhöhungsanlagen, Bewässerung

Typ: tauchend

Familie: mehrstufige Tauchpumpen

Leistungsbereich:

• Fördermenge bis zu 180 l/min (10,8 m³/h)
• Förderhöhe bis zu 93 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 40 °C

• Elektropumpen ohne externen Schwimmerschalter
• Elektropumpe geliefert mit unterschiedlicher Kabellänge
• Andere Spannungen oder Frequenz bei 60 Hz
• Halterungskit für den horizontalen Betrieb

TWI 5 EM/FS mit integriertem Schwimmerschalter

Untergetauchte Motorpumpe, selbstbelüftend, mehrstufig, vollständig tauchfähig mit Standardansaugfilter für die Installation oberhalb des Bodenbehälters/Reservoirs.

Für die Förderung von sauberm Wasser aus Tanks, Zisternen oder Brunnen bis zu einer Eintauchtiefe von 17 m. Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sind korrosionsbeständig.

Pumpe in einphasiger Ausführung mit Verbindungskabel, elektrischer Schalttafel (IP55) mit thermischem Überlastschutz, ON/OFF-Schalter und 2 m Verbindungskabel mit Schuko-Stecker...

Lieferumfang

• Pumpe mit 20 m Verbindungskabel von der Pumpe zur elektrischen Schalttafel und vom Schaltschrank abgehend 2 m Verbindungskabel mit Stecker
• Fixierkabel aus Polypropylen
• Montage-, Bedienungs- und Wartungsanleitung

Edelstahlstütze für Pumpe 5" ASSKITUPFO2

TWI 5 EM/FS mit integriertem Schwimmerschalter

Untergetauchte Motorpumpe, selbstansaugend, mehrstufig, vollständig submersible mit Standard-Saugfilter für die Installation oberhalb des Bodenbehälters/Wassertanks.

Für das Pumpen von klarem Wasser aus Tanks, Zisternen oder Brunnen bis zu einer Tauchtiefe von 17 m. Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sind korrosionsbeständig.

Pumpe in einphasiger Ausführung mit Anschlusskabel, Schaltschrank (IP55) mit thermischem Überlastschutz, ON/OFF-Schalter und einem 2 m langen Anschlusskabel mit Schuko-Stecker...

Lieferumfang

• Pumpe mit einem 20 m langen Anschlusskabel von der Pumpe zum Schaltschrank und einem 2 m langen Anschlusskabel mit Stecker ab dem Schaltschrank
• Polypropylen-Befestigungskabel
• Montage-, Bedienungs- und Wartungsanleitung

TWI 5 EM/FS mit integriertem Schwimmerschalter

Sinkpumpenmotor, selbstentlüftend, mehrstufig, vollständig eintauchbar mit Standard-Saugfilter für den eingebauten Einsatz über dem Boden des Tanks.

Zum Pumpen von klarem Wasser aus Tanks, Zisternen oder Brunnen bis zu einer Eintauchtiefe von 17 m. Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sind korrosionsbeständig.

Pumpe in einphasiger Ausführung mit Anschlusskabel, elektrischer Schaltschrank (IP55) mit thermischem Motorschutz, ON/OFF-Schalter und 2 m Anschlusskabel mit Schuko-Stecker...

Lieferumfang

• Pumpe mit 20 m Anschlusskabel von der Pumpe zum Schaltschrank und vom Schaltschrank 2 m Anschlusskabel mit Stecker
• Polypropylen-Befestigungsleine
• Montage-, Betriebs- und Wartungsanleitung

Serie von neu konzipierten mehrstufigen Tauchpumpen, die eine noch größere Zuverlässigkeit gewährleisten, dank patentierter innovativer technischer Lösungen, die das Blockieren der Elektropumpen auch nach längeren Stillstandszeiten verhindern.
Für ihre hohe Effizienz und Zuverlässigkeit werden sie empfohlen, um sauberes Wasser im häuslichen, zivilen und landwirtschaftlichen Bereich zu pumpen, zur Wasserversorgung in Verbindung mit Druckanlagen, zur Bewässerung von Gärten und Feldern, zur Druckerhöhung usw.

Flüssigkeitstyp: Sauberes Wasser

Anwendungen: häuslich, zivil, Landwirtschaft

Einsatzbereiche: Wasserversorgung, Druckanlagen, Bewässerung

Typ: Tauchpumpen

Familie: mehrstufige Tauchpumpen

Leistungsbereich:

• Fördermenge bis zu 180 l/min (10,8 m³/h)
• Förderhöhe bis zu 93 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 40 °C

• Elektropumpen ohne externen Schwimmerschalter
• Elektropumpe mit einer anderen Kabellänge geliefert
• Andere Spannungen oder Frequenzen von 60 Hz
• Halterung für horizontalen Betrieb

EINTAUCHPUMPE PEDROLLO 5" 220/380 UP2/5 HP1,5

FÜR INVERTER STROMVERSORGUNG 230V PUMPE 380V

Reihe von neuen multistufigen Tauchpumpen, die entwickelt wurden, um noch mehr Zuverlässigkeit zu gewährleisten, dank innovativer, patentierter technischer Lösungen, die ein Blockieren der Elektropumpen selbst nach langen Ruhezeiten verhindern.
Aufgrund der hohen Effizienz und Zuverlässigkeit werden sie empfohlen, um sauberes Wasser im Haushalts-, Zivil- und Agrarbereich zu pumpen, zur Wasserverteilung in Verbindung mit Druckbehältern, zur Bewässerung von Gärten und Feldern, zur Druckerhöhung usw.

Flüssigkeitstyp: Sauberes Wasser

Verwendungen: Haushalt, zivil, Landwirtschaft

Einsätze: Wasserversorgung, Druckanlagen, Bewässerung

Typ: Tauchpumpen

Familie: multistufige Tauchpumpen

Leistungsbereich:

• Durchfluss bis zu 180 l/min (10,8 m³/h)
• Förderhöhe bis zu 93 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 40 °C

• Elektropumpen ohne externen Schwimmerschalter
• Elektropumpe geliefert mit einer anderen Kabellänge
• Andere Spannungen oder Frequenzen bei 60 Hz
• Haltesatz für horizontale Installation
