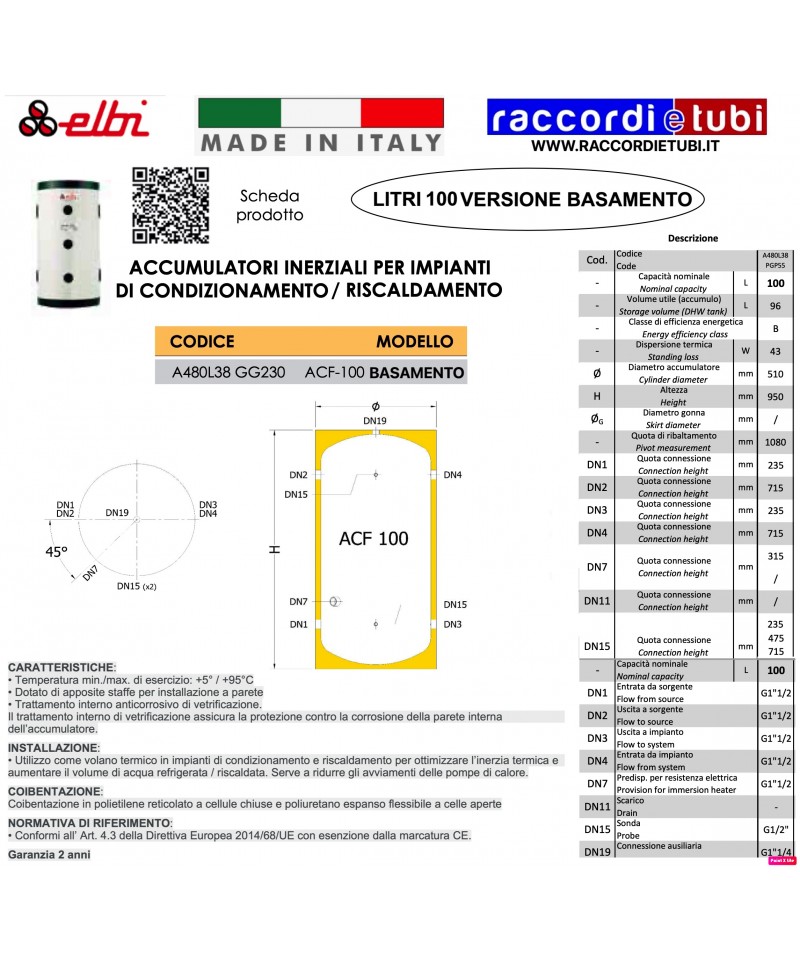

ELBI WASSERSPEICHER TECHNIK LT.100 FUNDAMENT

Vertikale, glasierten Wasserbehälter zur Speicherung von warmem und kaltem Wasser.

Die Elbi-Speicher sind so konzipiert, dass sie als thermischer Energiespeicher in Klimaanlagen und Heizsystemen installiert werden, um die Gesamtträgheit zu optimieren und das Wasservolumen zu erhöhen.

Die zusätzliche Speicherung ermöglicht es zudem, die Eingriffe der Kühleinheiten zu zeitlich zu strecken, wodurch die Arbeitslast der Motoren und Geräte verringert wird.

Die Speicher sind mit passenden Gewindeanschlüssen für den jeweiligen Einsatz ausgestattet.

Die Speicher werden angemessen isoliert, um die Wärmeverluste auf ein Minimum zu beschränken.

EINSATZ

Produktion und Speicherung von Warmwasser (DHW).

MATERIALIEN UND OBERFLÄCHEN

Interne Materialien und Oberflächen, geeignet für Trinkwasser gemäß D. M. Nr. 174 vom 06.04.04, aus:
- Beschichtetem Stahl in Polywarm® (Zertifikate DHW - SSICA - DVGW - W270 - UBA - WRAS)

WÄRMETAUSCHER:

Fest stehender Wärmetauscher aus beschichtetem Stahl in Polywarm®

ISOLIERUNG

Isolierung in Matte, Dicke 30 mm, mit hohem Wärmeisolationsgrad und einem Leitfähigkeitskoeffizienten von 0,023 W/mK.
Außenschale, obere Kappe und Flanschabdeckung aus PVC. KATHODENSCHUTZ

Magnesiumanode

GARANTIE

5 Jahre (Polywarm®) - Siehe allgemeine Verkaufsbedingungen

Die besondere Bauform des Wärmetauschers ermöglicht bei vertikaler Installation die vollständige Ausnutzung des Volumens des Boilers, was eine bessere thermische Leistung und einen Antilegionellen-Schutz gewährleistet.

EINSATZ

Produktion und Speicherung von warmem Trinkwasser (ACS).

MATERIALIEN UND OBERFLÄCHEN

Materialien und Oberflächen im Inneren, geeignet für Trinkwasser gemäß D. M. Nr. 174 vom 06.04.04, in:
- Stahl beschichtet mit Polywarm® (Zertifizierungen ACS - SSICA - DVGW - W270 - UBA - WRAS)

WÄRMETAUSCHER:

Feststehender Wärmetauscher aus Stahl, beschichtet mit Polywarm®

WÄRMEDÄMMUNG

Wärmedämmung aus starren Polyurethanschaum, 30 mm dick, mit hoher thermischer Isolierung und einem Wärmeleitfähigkeitskoeffizienten von 0,023 W/mK.
Äußere Beschichtung, oberer Deckel und Flanschabdeckung aus PVC. KATHODENSCHUTZ

Magnesiumanode

GARANTIE

5 Jahre (Polywarm®) - Siehe allgemeine Verkaufsbedingungen

DIe BESONDERE FORM DES WÄRMETAUSCHERS ERLAUBT BEI VERTIKALER INSTALLATION EINE OPTIMALE NUTZUNG DES VOLUMENS DES BOILERS UND GARANTIERT SO EINEN BESTEHTIGEN THERMISCHEN LEISTUNG UND EINEN ANTIMIKROBIELLEN SCHUTZ GEGEN LEGIONELLA.

Inertialspeicher Space Mut aus Edelstahl INOX 304, isoliert für Hybridanlagen und Wärmepumpen, mit 4 oder 6 Hauptanschlüssen von 1”¼ weiblich. • Ablasskugelhahn G¾” Messing CW617N (EN 12165) • Automatisches Entlüftungsventil G¾” Messing CW617N (EN 12165) • Inertialspeicher-Körper: gestrichener entlöteter Stahl • Verwendbare Flüssigkeiten: Wasser und glykolhaltige Lösungen gemäß UNI8065:2019 / VDI2035 (% max Glykol=50%). • Maximaler Betriebsdruck: 6 bar. • Betriebstemperaturbereich 0÷100°C. • Isolierung: vorgeformte warme Schale aus geschlossenzelligem PE-X, 15 mm dick. Betriebstemperaturbereich -40÷130 °C.

Inertialspeicher Space Mut aus gestrichenen, lackierten Stahl, isoliert für hybride Systeme und Wärmepumpen, mit 4 oder 6 Hauptanschlüssen von 1"¼ weiblich. • Entlüftungsventil G¾" Messing CW617N (EN 12165) • Automatisches Entlüftungsventil G¾" Messing CW617N (EN 12165) • Inertialspeicher-Körper: gestrichener Stahl • Verwendete Flüssigkeiten: Wasser und frostbeständige Lösungen gemäß UNI8065:2019 / VDI2035 (% max Glykol=50%). • Maximaler Betriebsdruck: 6 bar. • Betriebstemperaturbereich 0÷100°C. • Isolation: vorgeformte Hülle aus PE-X geschäumt mit geschlossenem Zellenniveau, Dicke 15 mm. Betriebstemperaturbereich -40÷130 °C

SIEHE ANHANG PDF

Vertikale glasierte Speicher für die Speicherung von warmem und kaltem Technikwasser.

Die Elbi-Speicher wurden entwickelt, um als thermischer Speicher in Klimaanlagen und Heizsystemen installiert zu werden, um die gesamtthermische Trägheit zu optimieren und das Wasservolumen zu erhöhen.

Die zusätzliche Speicherung ermöglicht es zudem, die Einsätze der Kältegruppen zu distanzieren, wodurch die Arbeitslasten der Motoren und Geräte verringert werden.

Die Speicher sind mit passenden Gewindeanschlüssen für die jeweilige Anwendung ausgestattet.

Die Speicher sind entsprechend isoliert, um thermische Verluste auf ein Minimum zu reduzieren.

Inertial Speicher Space Mut aus Stahl INOX 304, isoliert für Hybridanlagen und Wärmepumpen, mit 4 oder 6 Hauptanschlüssen von 1”¼ weiblich. • Entlüftungsventil G¾” Messing CW617N (EN 12165) • Automatisches Entlüftungsventil G¾” Messing CW617N (EN 12165) • Inertial Speicher-Körper: lackierte kalt abgezogene Stahl • Verwendung: Wasser und glykolhaltige Lösungen gemäß UNI8065:2019 / VDI2035 (% max Glykol=50%). • Maximaler Betriebsdruck: 6 bar. • Betriebstemperaturbereich 0÷100 °C. • Isolierung: vorgeformte Hülle aus PE-X mit geschlossenem Zellenschaum, Dicke 15 mm. Betriebstemperaturbereich -40÷130 °C.

Akkumulator Space Mut aus lackiertem, entgiftetem Stahl, isoliert für hybride Systeme und Wärmepumpen, mit 4 oder 6 Hauptanschlüssen 1"¼ weiblich. • Entleerungskugelventil G¾" Messing CW617N (EN 12165) • Automatisches Entlüftungsventil G¾" Messing CW617N (EN 12165) • Akkumulator-Körper: lackierter, entgifteter Stahl • Verwendbare Medien: Wasser und glykolisierte Lösungen gemäß UNI8065:2019 / VDI2035 (% max Glykol=50%). • Maximale Betriebsdruck: 6 bar. • Temperaturbereich für den Betrieb 0÷100°C. • Isolierung: vorgeformte Hülle aus geschäumtem PE-X mit geschlossenen Zellen, Dicke 15 mm. Temperaturbereich für den Betrieb -40÷130 °C.

PDF ANHANG ANSEHEN

Hydraulischer Separator/Entlüfter/Abscheider MUT ECO-Serie. INOX 304 FX-Version mit männlichen Gewindeverbindungen: • 1” M (FX 7.030.03296) • 1”¼ M (Art.Nr. FX 7.030.03297) • 1”½ M (FX 7.030.03298) • 2” M (FX 7.030.03297) aus AISI 304L Stahl. Einsatzflüssigkeiten: Wasser, glykolhaltige Lösungen. Maximale Glykolanteil 50%. Maximale Betriebsdruck 10 bar. Betriebstemperaturbereich 0÷110 °C. LIEFERUMFANG: • Automatisches Luftablassventil mit Gehäuse aus Messing UNI EN 12165 CW 617 N • Hydraulische Dichtungen in EPDM/VITON • Kugelhahn mit Gehäuse aus Messing UNI EN 12165 CW 617 N • Frontale Sondenhalterung 1/2” F. Isolierschaumgehäuse aus Polyethylen mit geschlossenzelligen Zellen, Dicke 12 mm

TECHNISCHE INFORMATIONEN Inertialakkumulatoren für HEISSES-KALTES haben zwei Funktionen: hydraulische Trennung und thermischen Schwungrad. Die hydraulische Trennung dient dazu, die Durchflussmengen der Wärmepumpe von denen der Verbraucher unabhängig zu machen. Die Funktion des thermischen Schwungrads dient dazu, die Starts der Wärmepumpen zu reduzieren. Die Pufferspeicher der hängenden Serie sind für die Wandmontage konzipiert.

MATERIALIEN : Kohlenstoffstahl. AUSSENBESCHICHTUNG : PVC in grauer Farbe. ISOLIERUNG : Hartschaum-Polyurethan mit hoher Wärmeisolierung. GARANTIE : 2 Jahre - Siehe allgemeine Verkaufsbedingungen.

Ein Anode, die für die Installation in metallischen Strukturen konzipiert ist, die mit Elektroden (Warmwasser, Boden, Meerwasser usw.) in Kontakt kommen, um Korrosion zu vermeiden.

Produkteigenschaften

• verwendet im Bereich von Warmwasserbereitern und Kesseln, um Korrosionsprobleme aufgrund von Mängeln der Innenbeschichtung zu beheben
• ausgestattet mit einem Stahlkern

Hydraulischer Separator/Entlüfter/Schlickfänger MUT ECO-Serie. Ausführung INOX 304 FX" mit gewindedurchmessenden Anschlüssen: • 1" M (FX 7.030.03296) • 1"¼ M (Art.-Nr. FX 7.030.03297) • 1"½ M (FX 7.030.03298) • 2" M (FX 7.030.03297) aus Stahl AISI 304L. Verwendbare Flüssigkeiten sind Wasser und glycolhaltige Lösungen. Maximaler Glykolanteil 50%. Maximaler Betriebsdruck 10 bar. Betriebstemperaturbereich 0÷110 °C. LIEFERUMFANG: • Automatisches Entlüftungsventil mit Messingschale UNI EN 12165 CW 617 N • Hydraulische Dichtungen in EPDM/VITON • Kugelhahn mit Messingschale UNI EN 12165 CW 617 N • Front-Sondenanschluss 1/2" F Schaum-Polyethylen-Isolierung mit einer Dicke von 12 mm

Inertialspeicher für Wärmepumpen.
Entwickelt, um die Funktionen von inertialem Speicher, hydraulischem Separator und Verteiler in einem einzigen Bauteil zu konzentrieren.
Dank seiner kompakten Form lässt es sich besser in den Raum einfügen.
Ist reversible rechts/links und für die Wandmontage vorbereitet.
• Verfügbar in 40 L und 80 L
• Komplett mit Isolierung
• Komplett mit Wandhaltern zur Befestigung
• Anschlüsse auf der Wärmepumpenseite 1”1/4M
• Anschlüsse auf der Anlagenseite 1”M
Komplett mit:
- Thermometer
- Automatisches Luftentlastungsventil mit Rückschlagventil
- Magneteinsatz mit Schlammablassventil
- Anschluss für Expansionsgefäß
- Voraussetzung für den Anschluss von maximal 2 Rückfördergruppen
- Voraussetzung für elektrische Unterstützungsheizung

Vertikale, verglaste Tanks zur Speicherung von Warm- und Kaltwasser.

Die Elbi-Speicher wurden entwickelt, um als thermischer Speicher in Klimaanlagen- und Heizungsanlagen installiert zu werden, mit dem Ziel, die Gesamtträgheit zu optimieren, indem das Wasservolumen erhöht wird.

Die zusätzliche Speicherung ermöglicht es auch, die Einsätze der Kältemaschinen zu verzögern, wodurch die Arbeitslasten der Motoren und Geräte verringert werden.

Die Speicher sind mit geeigneten Gewindeanschlüssen für die jeweilige Anwendung ausgestattet.

Die Speicher werden entsprechend isoliert, um die Wärmestrahlung auf ein Minimum zu beschränken.

Vertikale, emailierte Speicher für die Speicherung von heißem und kaltem Wasser.

Die Elbi-Speicher wurden entwickelt, um als thermischer Speicher in Klimaanlagen- und Heizsystemen installiert zu werden, um die Gesamtinertia zu optimieren und das Wasservolumen zu erhöhen.

Die zusätzliche Speicherung ermöglicht es zudem, die Einsätze der Kühleinheiten zu distanzieren, was die Arbeitslasten der Motoren und Geräte verringert.

Die Speicher sind mit Gewindeanschlüssen in geeigneter Größe für den jeweiligen Einsatz ausgestattet.

Die Speicher sind entsprechend isoliert, um Wärmeverluste auf ein Minimum zu beschränken.

Inertiale Akkumulator Space Mut aus lackiertem, entglühtem Stahl, isoliert für Hybridanlagen und Wärmepumpen, mit 4 oder 6 Hauptanschlüssen von 1”¼ weiblich. • Abblasventil G¾” Messing CW617N (EN 12165) • Automatisches Entlüftungsventil G¾” Messing CW617N (EN 12165) • Inertialakkumulatorgehäuse: lackierter, entglühter Stahl • Einsatzflüssigkeiten: Wasser und glycolhaltige Lösungen gemäß UNI8065:2019 / VDI2035 (% max Glykol=50%). • Maximale Betriebsdrücke: 6 bar. • Betriebstemperaturbereich 0÷100°C. • Isolierung: Warmvorgeformte Schale aus geschlossenporigem PE-X mit 15 mm Dicke. Betriebstemperaturbereich -40÷130 °C
