Artikel-Nr.: 298221

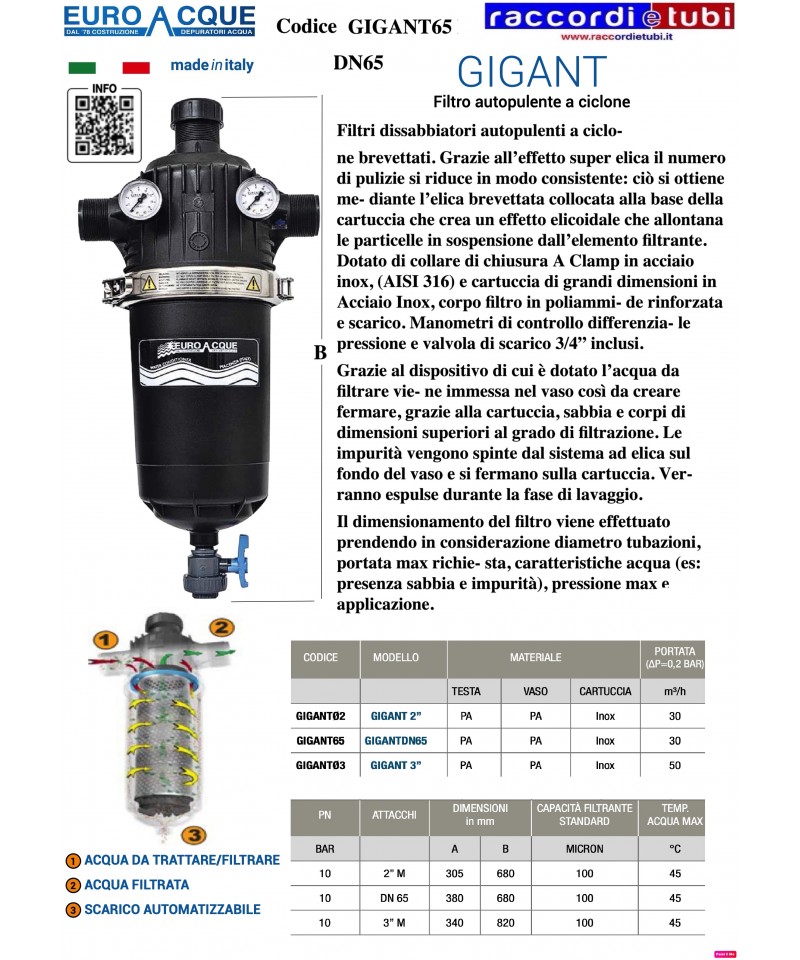

GIGANT
Selbstreinigender Zyklonfilter
Patentierte selbstreinigende Zyklon-Entschlammungsfilter. Dank des Super-Schraubeneffekts reduziert sich die Anzahl der Reinigungen erheblich: Dies wird durch die patentierte Schraube erreicht, die an der Basis der Kartusche angebracht ist und einen spiralförmigen Effekt erzeugt, der die Schwebeteilchen vom Filterelement entfernt. Ausgestattet mit einem A Clamp-Verschlussring aus Edelstahl (AISI 316) und einer großvolumigen Kartusche aus Edelstahl, Filterkörper aus verstärktem Polyamid und Ablassventil.
Differenzdruckmanometer und Ablassventil
3/4” inklusive. Erhältlich mit verschiedenen Filtergraden (Edelstahlkartusche: 50, 100, 200, 500, 1000, 3000 Mikron – Scheibenkartusche: 20; 50 Mikron).
Der patentierte selbstreinigende Euroacque-Filter mit Schraube. Um den Filter zu reinigen, reicht es aus, das Ablassventil des Filters zu öffnen, um das selbstreinigende Schraubensystem zu aktivieren. Die Reinigung des Filterelements erfolgt durch eine patentierte Schraube, die an der Basis der Kartusche (aus Edelstahl) angeordnet ist, das Ergebnis einer sorgfältigen Studien zu Design und Hydraulikmechanik. Ihre ablenkenden Flügel erzeugen im Wasser, das in den Filter eintritt, einen spiralförmigen Effekt, der die Schwebeteilchen gegen die Wände des Deckels verschiebt und sie somit vom Filterelement fernhält und so die Reinigungsfrequenz auf ein Minimum reduziert. Der Filterkörper besteht aus verstärktem Polyamid. Gigant verfügt über einen praktischen Verschlussring aus Edelstahl AISI 316, und die Dichtungen für den perfekten hydraulischen Halt sind aus NBR. Der Filter ist mit 2 Druckkontrollmanometern, einem Bodenauslass für die einfache Entfernung der gesammelten Verunreinigungen und einem speziellen Verschluss für die horizontale oder senkrechte Installation ausgestattet.
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
GIGANT
Selbstreinigender Zyklonfilter
Patentierte selbstreinigende Zyklon-Entschlammungsfilter. Dank des Super-Schraubeneffekts reduziert sich die Anzahl der Reinigungen erheblich: Dies wird durch die patentierte Schraube erreicht, die an der Basis der Kartusche angebracht ist und einen spiralförmigen Effekt erzeugt, der die Schwebeteilchen vom Filterelement entfernt. Ausgestattet mit einem A Clamp-Verschlussring aus Edelstahl (AISI 316) und einer großvolumigen Kartusche aus Edelstahl, Filterkörper aus verstärktem Polyamid und Ablassventil.
Differenzdruckmanometer und Ablassventil
3/4” inklusive. Erhältlich mit verschiedenen Filtergraden (Edelstahlkartusche: 50, 100, 200, 500, 1000, 3000 Mikron – Scheibenkartusche: 20; 50 Mikron).
Der patentierte selbstreinigende Euroacque-Filter mit Schraube. Um den Filter zu reinigen, reicht es aus, das Ablassventil des Filters zu öffnen, um das selbstreinigende Schraubensystem zu aktivieren. Die Reinigung des Filterelements erfolgt durch eine patentierte Schraube, die an der Basis der Kartusche (aus Edelstahl) angeordnet ist, das Ergebnis einer sorgfältigen Studien zu Design und Hydraulikmechanik. Ihre ablenkenden Flügel erzeugen im Wasser, das in den Filter eintritt, einen spiralförmigen Effekt, der die Schwebeteilchen gegen die Wände des Deckels verschiebt und sie somit vom Filterelement fernhält und so die Reinigungsfrequenz auf ein Minimum reduziert. Der Filterkörper besteht aus verstärktem Polyamid. Gigant verfügt über einen praktischen Verschlussring aus Edelstahl AISI 316, und die Dichtungen für den perfekten hydraulischen Halt sind aus NBR. Der Filter ist mit 2 Druckkontrollmanometern, einem Bodenauslass für die einfache Entfernung der gesammelten Verunreinigungen und einem speziellen Verschluss für die horizontale oder senkrechte Installation ausgestattet.
FILTERPATROHNE AUS GEWICKELTEM FADEN 7" MIT O-RING FA 504F07
Körper und Prüfdeckel aus Messing,
Filtern aus Edelstahl AISI 302. Anschlüsse
weiblich
Betriebstemperatur: 0°C / 80°C
BRAVO ist ein manuelles Kleinfiltergerät mit Ablasshahn für Schmutz. BRAVO wird mit einem Messingkopf nach den Normen EN 10226-1 und EN 228-1, einem Behälter aus Grilamid® (hochfestem Polyamid) und einem integrierten Ablasshahn hergestellt. Die Kartusche besteht aus rostfreiem Stahl, der auf einer Buchse mit O-Ring-Dichtung gepresst ist. Die besondere Struktur der Kartusche macht sie druckschockbeständig und beseitigt das Problem von Verformung und Quetschung; sie ist in zwei Varianten erhältlich: mit und ohne Manometer 0 - 12 bar. BRAVO filtert das Wasser von innen nach außen durch die Kartusche. BRAVO ist mit einem Schlüssel zum Öffnen des Behälters und einer Reinigungsbürste ausgestattet, um die Wartungsarbeiten zu erleichtern. Für Wartung und Desinfektionsmaßnahmen können autorisierte Servicestellen kontaktiert werden.
BRAVO wird in einer Pappschachtel verpackt; die Ein- und Ausgänge des Filteranschlusskopfes sind mit Schutzkappen versehen, um mögliche äußere Kontaminationen zu vermeiden, die zum Zeitpunkt der Installation entfernt werden müssen. Der Standardumfang umfasst: BRAVO-Filter, Schlüssel zum Öffnen des Behälters, Reinigungsbürste für die Kartusche, Gebrauchsanweisung - Wartung - Installation (einschließlich Konformitätserklärung).
BRAVO wurde speziell für die Filtration von kaltem Trinkwasser im überwiegend zivilen Bereich entwickelt, kann aber auch zum Schutz von Kaltwasserversorgungsnetzen, zur Versorgung von Heizungs- und Kühlsystemen sowie für Prozesswassernetze verwendet werden.
Für weitere Informationen siehe das angehängte PDF
FILTER ZUR SAMMLUNG VON VERUNREINIGUNGEN0
Gehäuse und Inspektionsdeckel aus Messing,
Filter aus Edelstahl AISI 302. Anschlüsse
weiblich
Betriebstemperatur: 0°C / 80°C
ART.189
AUTOPULEND FILTER
BESCHREIBUNG
Geeignet für den Einsatz in hydraulischen Systemen, Heizungsanlagen, Klimaanlagen und Druckluft.
Ausgestattet mit herausnehmbaren Filterpatronen, Doppelmanometer und Wasserhahn für den Schlauchanschluss zum Ablassen von Verunreinigungen.
Körper aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0 °C, 100 °C in Abwesenheit von Dampf.
Gewindeverbindungen ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Filtrationsgrad: 300µm.
Netz- oder Scheibenfilter haben hauptsächlich die Funktion, die im Wasser schwebenden festen anorganischen Partikel wie Schlamm, feinen Sand und andere Rückstände zurückzuhalten, je nach den konstruktiven Eigenschaften der Filterelemente. Diese Filter sind besonders geeignet für stark belastetes Wasser, das häufige Rückspülungen erfordert.
Bei Netzfiltern werden die Verunreinigungen durch die Maschen eines Netzes zurückgehalten, das aus Metall oder Kunststoff bestehen kann.
Die Scheibenfilter haben einen Filterkörper, der aus einem Stapel (oder einer Säule) von Scheiben mit rauer Oberfläche besteht. Während des Betriebs werden die Scheiben eng aneinander gehalten und die suspendierten Partikel werden von den Interstizien (oder der Porosität), die aufgrund der Rauheit zwischen den Kontaktflächen der Scheiben entstehen, zurückgehalten.
Während der Rückspülungen wird die Haftung zwischen den Scheiben gelockert, was das schnelle Entfernen der zurückgehaltenen Verunreinigungen begünstigt.
Bei Scheiben- und Netzfiltern sind die Größen der Filteröffnungen in „Mesh“ angegeben. Je höher die Werte dieses Parameters sind, desto kleiner sind die zurückgehaltenen Partikelgrößen.
KARTUSCHE AUS POLYAMID 20" mm.510
Zweck
Häufig sind in technologisch verwendtem Wasser Fremdkörper wie Kieselsteine, Rostpartikel und andere Oxide sowie Metallspäne vorhanden, die die Wasserinstallation (Rohre, Ventile, Mischer, Regulierorgane usw.) beschädigen können.
Die Installation eines Schutzfilters stellt die einfachste und effektivste Alternative dar, um solche Probleme zu vermeiden.
Hauptmerkmale
Die Schmelzblasen-Filterkartuschen der Baureihe MB werden durch das Blasen von 100% reinem Polypropylen auf einen zentralen Träger aus Polypropylen hergestellt. Die spezielle Blastechnologie ermöglicht die Herstellung einer selektiven Filterstruktur, die Verunreinigungen über die gesamte Dicke der Kartusche aufnimmt und so das Filtermaterial vollständig ausnutzt. Das Fehlen von Klebstoffen oder Farbstoffen verleiht den Filterkartuschen eine hohe Vielseitigkeit in der Anwendung und chemische Verträglichkeit mit der behandelten Flüssigkeit.
Je nach Modell haben die Kartuschen eine Filterfeinheit von 5 bis 50 Mikron und können Fördermengen von 0,2 bis 2,6 m3/h bei einer Filtrationsleistung von 90% bearbeiten. Die Kartuschen sind vom TypD.O.E. (für Behälter mit Anschlüssen von 1⁄2” - 3⁄4” - 1”) und S.O.E. 222 mit Bodenplatte und doppelt gedichtetem O-Ring (für Behälter mit Anschlüssen von 1”1⁄4 - 1”1⁄2 - 2”).
Vorgesehene Verwendung, Einsatzbedingungen
Ideal zur Filtration von Verunreinigungen wie Schlamm, Sand, Oxidpartikeln und grobem Material bis zu einer Mindestkörnigkeit von 5 Mikron.
Wartung und Haltbarkeit
Um die korrekte Funktion des Filters aufrechtzuerhalten, ist eine regelmäßige Wartung erforderlich. Periodisch sollte der Filter in den By-Pass gesetzt und die Kartusche ausgetauscht/wiederhergestellt sowie der Behälter und der Kopf gereinigt werden. Die Austauschhäufigkeit der Kartusche hängt von der Art und den Betriebsbedingungen ab.
Installation
Die Installation sollte unter Beachtung der geltenden lokalen Vorschriften erfolgen.
FILTERPATROUE IN POLYPROPYLEN NETZ 5" MINI
Verschmutzungsfilter PN20
Gehäuse und Inspektionsdeckel aus Messing,
filter aus Edelstahl AISI 302. Anschlüsse
weiblich
Betriebstemperatur: 0°C / 80°C
FILTERKARTUSCHE AUS GEWICKELTEM FADEN 20"
EIGENSCHAFTEN DER GEWICKELTEN FADENKARTUSCHE SERIE FA
Die FA-Filterkartuschen werden durch Wickeln von zu 100 % reinem Polypropylenfaser (mit FDA-Zertifizierung für den Kontakt
mit Trinkwasser) um ein zentrales PP-Unterstützungrohr hergestellt.
Die spezielle Wickeltechnologie ermöglicht die Produktion einer selektiven Filterstruktur.
Je nach Spannungs- und Drehgrad der Faser kann man verschiedene Filtergrade erzielen.
Für Behälter mit Anschlüssen von .” , .” und 1” sind die FA-Kartuschen in der DOE-Version ohne Endscheibe erhältlich.
Für Behälter mit Anschlüssen von 1”., 1”. und 2” sind die FA-Kartuschen in der SOE 222-Version mit doppelter Dichtungs-O-Ring
und Bodenplatte erhältlich.
Produkt gemäß D.M. Nr. 174/2004 und D.M. Nr. 25/2012.
MERKMALE WASCHBARE NYLONPATRONEN SERIE NY
Der Filterpatron in Mesh, der aus Nylon oder Stahl bestehen kann, kann verschiedene Filtrationsgrade aufweisen und ist in der Lage
Schwebstoffe bis zur Verstopfung zurückzuhalten, die anhand eines Anstiegs des Druckverlustes im System erkennbar ist. A
In diesem Fall muss die Reinigung der Filterpatrone durchgeführt werden. Die NY-Patronen können gewaschen und wiederverwendet werden, im
Gegensatz zu gewickelten Drahtpatronen, die ersetzt werden müssen, sobald der maximale Verstopfungsgrad erreicht ist. Für
Behälter mit Anschlüssen von .”, .” und 1” sind die NY-Patronen in der DOE-Version ohne Platten erhältlich. Für Behälter mit
Anschlüssen von 1”., 1”. und 2” sind die NY-Patronen in der SOE 222-Version erhältlich.
Produkt konform mit dem D.M. Nr. 174/2004 und dem D.M. Nr. 25/2012.
FILTERKARTUSCHE MIT AKTIVKOHLE 10" MIT O-RING LA10BX 504LA10BX
IDEAL ZUR Beseitigung von unangenehmen Gerüchen einschließlich Chlor
AUSTAUSCHKARTUSCHE BRAVO-PRO SMALL WASSER BREVETTI ART.3201620
FILTERPATROON AUS POLYPROPYLEN-MESHSCHLAUCH 5" MIT O-RING RL5 504C05
VORFILTER ZUR SCHLAMMSAMMLUNG PN20
Körper und Inspektionsstecker aus Messing,
Filtern aus Edelstahl AISI 302. Anschlüsse
weiblich
Betriebstemperatur: 0°C / 80°C
