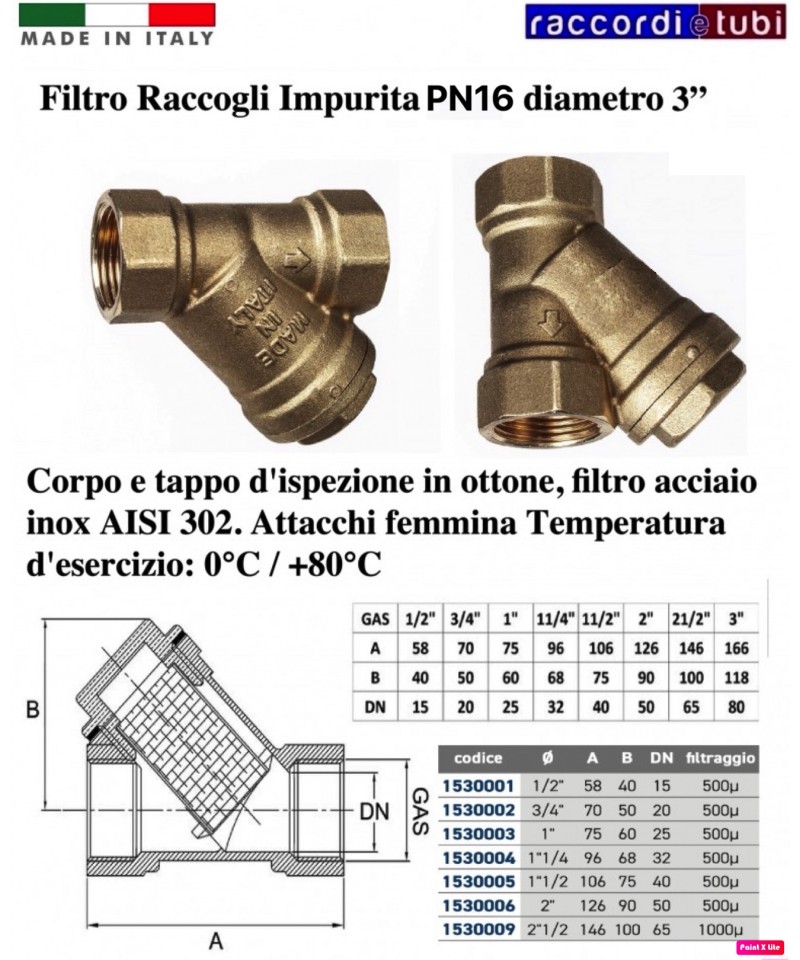

MESSING Y-FILTER D.3'' DN80

Gehäuse und Inspektionsdeckel aus Messing,

Filter aus Edelstahl AISI 302. Anschlüsse

weiblich

Betriebstemperatur: 0 °C / 80 °C

KARTUSCHE MIT 100% REINEM POLYPROPYLEN, KERN AUS POLYPROPYLEN

A

ART.189

AUTOPULEND FILTER

BESCHREIBUNG

Geeignet für den Einsatz in hydraulischen Systemen, Heizungsanlagen, Klimaanlagen und Druckluft.
Ausgestattet mit herausnehmbaren Filterpatronen, Doppelmanometer und Wasserhahn für den Schlauchanschluss zum Ablassen von Verunreinigungen.

Körper aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0 °C, 100 °C in Abwesenheit von Dampf.
Gewindeverbindungen ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).

Filtrationsgrad: 300µm.

FILTERPATRON IN DRAHTGEWICKELT VON 7" MIT O-RING FA 504F07

LINDO BIOS

Selbstreinigender Zyklonfilter

Patentierte selbstreinigende Filter mit Messingkopf und -ring und spiegelpolierter Edelstahlpatrone. Turbinenbetrieb mit helixförmigem Durchfluss sowohl im Betrieb als auch im Abfluss. Das Rohwasser tritt in den Filter ein und wird dann in den Filterbereich geleitet, wo es dank des selbstreinigenden Zyklonsystems sauber austritt. Ideal, wenn sauberes Wasser ohne feste Substanzen in sehr kleinen Größen, insbesondere Sand, benötigt wird. Der serienmäßige Entleerungsventil ermöglicht das Abführen von Sand, ohne die Patrone abzubauen. Die Ausführungen von 1"1/2" und 2" sind mit einem Druckmanometer ausgestattet. EINGESCHLOSSENES „BIOS“-SYSTEM zur bakteriellen Hemmung.

Dank des mitgelieferten Geräts wird das zu filtrierende Wasser tangential zur Wand in den Behälter eingeführt, sodass ein Strudel entsteht, der die schwereren Partikel dazu bringt, entlang der inneren Wand des Behälters zu fließen und sich am Boden abzusetzen, ohne die Filterpatrone zu verstopfen, die so gestaltet ist, dass sie eine glatte und gleitende Oberfläche hat, wodurch Verunreinigungen eher abgleiten als an der Patrone haften, wie es bei herkömmlichen Filtern der Fall ist.

Der Euroacque Sicherheits-Sandfilter nutzt ein patentiertes selbstreinigendes Turbinensystem zur Wasserfiltration. Geeignet sowohl für Trink- als auch für Technologieanwendungen und korrosionsbeständig. Messingkopf und -ring. Spiegelpolierte Edelstahlpatrone. Bruchsicherer transparenter Behälter. Der Filter verfügt über ein manuelles Entleerungsventil. Turbinenbetrieb mit helixförmigem Durchfluss sowohl im Betrieb als auch im Abfluss. Die Reinigung erfolgt einfach durch Öffnen des Entlüftungsventils. Die Lieferung umfasst eine manuelle Entleerung für Filter Mod. Lindo. Die Lieferung umfasst: Messingkopf mit patentiertem Turbinensystem, Messingring, Edelstahlfilterpatrone (blechgedruckt, um eine glatte und gleitende Oberfläche zu erhalten, auf der Verunreinigungen weniger leicht haften), bruchsicherer transparenter Behälter aus Trogramid, Entleerungsventil, Anleitungen und Verpackung.

FILTERNBEHÄLTER 3/4 ZOLL FÜR 5" FILTERKARTUSCHE MIT O-RING

WASSERFILTER MIT 3 TEILEN SIND FÜR SCHNELLEINSATZ-KARTUSCHEN MIT DOPPELTEM O-RING 45 MM (SOE – O-RING 222) KONZIPIERT.

Sie ermöglichen eine einfache Positionierung des Filters, maximale Dichtheit und eine schnelle sowie effektive Wartung. Die Filterkartuschen werden in der Einzelversion mit klarem Glas angeboten.
Die Mehrstufenlösungen gehören zu den exklusivsten auf dem Markt: Sie bestehen aus einem monoblock Kopf und garantieren maximale Sicherheit und Widerstandsfähigkeit, wodurch alle Probleme mit lästigen Wasserlecks und Zwischenanschlüssen beseitigt werden.
Die IN/OUT-Anschlüsse sind aus Messing in 3/4" und 1" mit BSP-Gewinde erhältlich. Die Höhe der anpassbaren Kartuschen reicht von 5" bis 20".

Verschmutzungsfilter PN20

Gehäuse und Inspektionsdeckel aus Messing,

filter aus Edelstahl AISI 302. Anschlüsse

weiblich

Betriebstemperatur: 0°C / 80°C

FILTERBEHÄLTER 3/4 ZOLL FÜR 10" FILTERKARTUSCHE MIT O-RING

DIE WASSERFILTER MIT 3 TEILEN SIND FÜR SCHNELLVERSCHLUSSKARTUSCHEN MIT DOPPELTEM O-RING 45 MM (SOE – O-RING 222) KONZIPIERT.

Sie ermöglichen eine einfache Positionierung des Filters, maximale Dichtigkeit und eine schnelle und effiziente Wartung. Die Filterkartuschen sind in der Einzelversion mit klarem Glas erhältlich.
Multistufenlösungen gehören zu den exklusivsten auf dem Markt: Sie sind mit einem Monoblockkopf gefertigt, der maximale Sicherheit und Widerstandsfähigkeit gewährleistet und alle Probleme im Zusammenhang mit lästigen Wasserlecks und Zwischenanschlüssen beseitigt.
Die IN/OUT-Anschlüsse sind in Messing mit 3/4" und 1" BSP-Gewinde erhältlich. Die Höhe der für die Modelle geeigneten Kartuschen variiert von 5" bis 20".

LINDO FLANSCHFILTER

Selbstreinigender Zyclonfilter

Patentierte selbstreinigende Flansche mit Kopf und Ringe aus Messing und Edelstahlpatrone. Turbinenbetrieb mit spiralförmigem Fluss sowohl im Betrieb als auch im Abfluss. Das Rohwasser gelangt in den Filter und wird dann in den Filterbereich geleitet, wo es dank des selbstreinigenden Zyclons sauber austritt. Ideal, wo sauberes Wasser ohne feste Stoffe von sehr kleinem Durchmesser und insbesondere ohne Sand erforderlich ist. Der serienmäßig mitgelieferte Ablasshahn ermöglicht das Ausstoßen von Sand, ohne dass eine Demontage erforderlich ist.
Ausgestattet mit Druckmanometern zur Druckkontrolle.

Die patentierten selbstreinigenden Flansche mit Kopf und Ringe aus Messing und Edelstahlpatrone. Turbinenbetrieb mit spiralförmigem Fluss sowohl im Betrieb als auch im Abfluss. Das Rohwasser gelangt in den Filter und wird dann in den Filterbereich geleitet, wo es dank des selbstreinigenden Zyclons sauber austritt. Ideal, wo sauberes Wasser ohne feste Stoffe von sehr kleinem Durchmesser und insbesondere ohne Sand erforderlich ist. Der serienmäßig mitgelieferte Ablasshahn ermöglicht das Ausstoßen von Sand, ohne dass eine Demontage erforderlich ist. Ausgestattet mit Druckmanometern zur Druckkontrolle.

KARTUSCHE AUS POLYAMID 20" mm.510

Zweck
Häufig sind in technologisch verwendtem Wasser Fremdkörper wie Kieselsteine, Rostpartikel und andere Oxide sowie Metallspäne vorhanden, die die Wasserinstallation (Rohre, Ventile, Mischer, Regulierorgane usw.) beschädigen können.
Die Installation eines Schutzfilters stellt die einfachste und effektivste Alternative dar, um solche Probleme zu vermeiden.

Hauptmerkmale

Die Schmelzblasen-Filterkartuschen der Baureihe MB werden durch das Blasen von 100% reinem Polypropylen auf einen zentralen Träger aus Polypropylen hergestellt. Die spezielle Blastechnologie ermöglicht die Herstellung einer selektiven Filterstruktur, die Verunreinigungen über die gesamte Dicke der Kartusche aufnimmt und so das Filtermaterial vollständig ausnutzt. Das Fehlen von Klebstoffen oder Farbstoffen verleiht den Filterkartuschen eine hohe Vielseitigkeit in der Anwendung und chemische Verträglichkeit mit der behandelten Flüssigkeit.

Je nach Modell haben die Kartuschen eine Filterfeinheit von 5 bis 50 Mikron und können Fördermengen von 0,2 bis 2,6 m3/h bei einer Filtrationsleistung von 90% bearbeiten. Die Kartuschen sind vom TypD.O.E. (für Behälter mit Anschlüssen von 1⁄2” - 3⁄4” - 1”) und S.O.E. 222 mit Bodenplatte und doppelt gedichtetem O-Ring (für Behälter mit Anschlüssen von 1”1⁄4 - 1”1⁄2 - 2”).

Vorgesehene Verwendung, Einsatzbedingungen

Ideal zur Filtration von Verunreinigungen wie Schlamm, Sand, Oxidpartikeln und grobem Material bis zu einer Mindestkörnigkeit von 5 Mikron.

Wartung und Haltbarkeit

Um die korrekte Funktion des Filters aufrechtzuerhalten, ist eine regelmäßige Wartung erforderlich. Periodisch sollte der Filter in den By-Pass gesetzt und die Kartusche ausgetauscht/wiederhergestellt sowie der Behälter und der Kopf gereinigt werden. Die Austauschhäufigkeit der Kartusche hängt von der Art und den Betriebsbedingungen ab.

Installation

Die Installation sollte unter Beachtung der geltenden lokalen Vorschriften erfolgen.

NETZ AUS POLYPROPYLEN, RAHMEN AUS POLYPROPYLEN, DICHTUNG PE EVA

EIGENSCHAFTEN DER EDELSTAHL 316 KARTUSCHE

Die Filterkartusche aus Edelstahl, die aus Nylon- oder Stahlgewebe bestehen kann, kann verschiedene Filtergrade aufweisen und ist in der Lage,

Schwebstoffe bis zur Verstopfung zurückzuhalten, die durch einen Anstieg des Druckverlusts des Systems erkennbar ist.

In diesem Fall muss die Filterkartusche gereinigt werden.

Das Edelstahl-Element ist auch mit mechanischen Hilfsmitteln und Reinigungsmitteln leicht zu reinigen.

Für Behälter mit Anschlüssen von 3/4 UND 1"

Produkt entsprechend D.M. Nr. 174/2004 und D.M. Nr. 25/2012.

BRAVODUE ist ein halbautomatischer Selbstreinigungsfilter mit drehbarem Anschlusssockel um 360° und Ablasshahn für Schmutz. BRAVODUE ist mit einem aus Messing gefertigten Anschlusssockel und einem integrierten Rückschlagventil ausgestattet. Das Gehäuse besteht aus Grilamid® (hochbeanspruchbare Polyamid) und verfügt über einen Ablasshahn. Die Kartusche ist aus rostfreiem Stahl und auf eine Buchse mit Dichtungs-O-Ring genietet; die besondere Bauweise der Kartusche macht sie druckschockbeständig, wodurch Verformungen und Quetschungen vermieden werden. Die Kartusche ist dafür ausgelegt, Fremdkörper mit einer Korngröße von mehr als 89 Mikron zu entfernen. BRAVODUE filtert das Wasser von außen nach innen durch die Kartusche. Es ist mit einem Schlüssel zum Öffnen des Gehäuses und einer Reinigungsbürste ausgestattet, um Wartungsarbeiten zu erleichtern. Für Wartungs- und Desinfektionsmaßnahmen kann man sich an die autorisierten Servicezentren wenden.

BRAVODUE wird in einem Karton verpackt geliefert, die Ein- und Ausgänge des Filteranschlusssockels sind mit Verschlusskappen versehen, die eine mögliche externe Kontamination verhindern und zum Zeitpunkt der Installation entfernt werden müssen. Der Standardlieferumfang beinhaltet: BRAVODUE Filter, Beutel mit Messingadapter-Kit, Schlüssel zum Öffnen des Gehäuses, Reinigungsbürste, Bedienungsanleitung – Wartung – Installation (einschließlich Konformitätserklärung).

BRAVODUE wurde speziell für die Filtration von kaltem Trinkwasser im überwiegend zivilen Bereich entwickelt, kann jedoch auch zum Schutz von Kaltwasserverteilungsnetzen, zur Versorgung von Heizungs- und Kühlsystemen sowie von Prozesswasserleitungen eingesetzt werden.

Für weitere Informationen siehe angehängte PDF

Unendliche Frische

POLYPROPYLENNETZ, POLYPROPYLENVERSTÄRKUNG, EVA-PE-DICHTUNG
