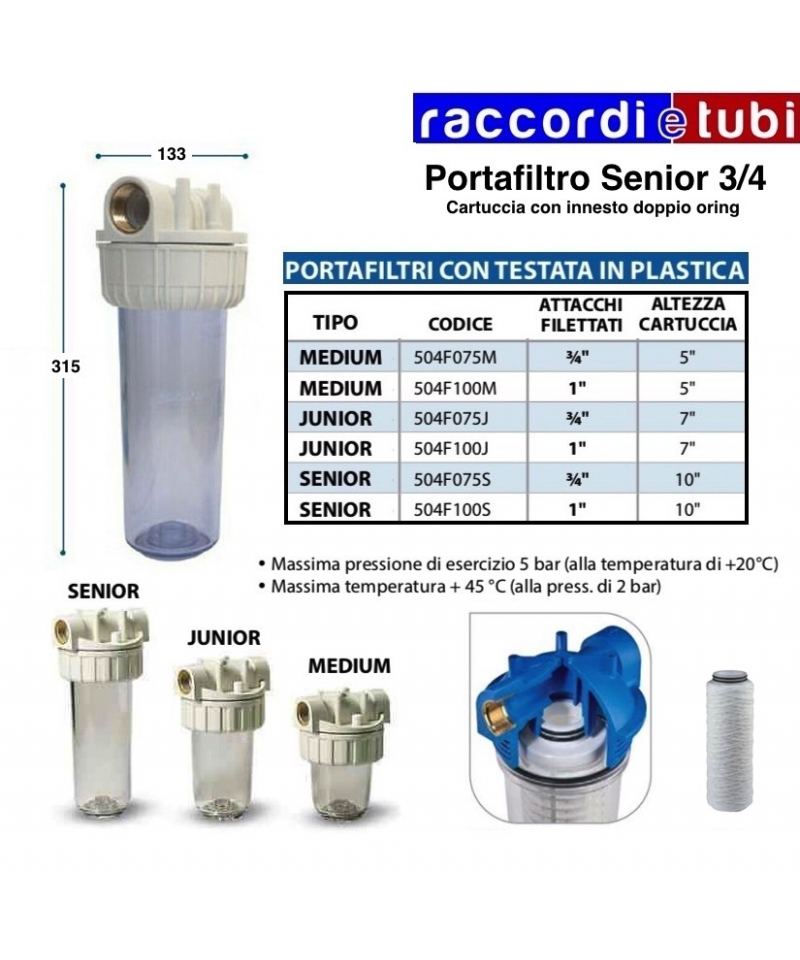

FILTERBEHÄLTER 3/4 ZOLL FÜR 10" FILTERKARTUSCHE MIT O-RING

WASSERFILTER AUS 3 TEILEN SIND FÜR SCHNELLEINSCHUB-KARTUSCHEN MIT DOPPELTEM O-RING 45 MM (SOE – O-RING 222) KONZIPIERT.

Sie ermöglichen eine einfache Positionierung des Filters, maximale Dichtheit und eine schnelle und effiziente Wartung. Die Filterkartuschen werden in der Einzelversion mit transparentem Glas angeboten.
Multistufenlösungen gehören zu den exklusivsten auf dem Markt: Sie sind mit einem Monoblockkopf gefertigt, der maximale Sicherheit und Widerstandsfähigkeit garantiert und alle Probleme mit lästigen Wasserlecks und Zwischenverbindungen beseitigt.
Die IN/OUT-Anschlüsse sind aus Messing in den Größen 3/4" und 1" mit BSP-Gewinde erhältlich. Die Höhe der anpassbaren Kartuschen variiert von 5" bis 20".

FILTERBEHÄLTER FÜR 1" AUF 10" FÜR FILTERKARTUSCHE MIT O-RING

Der automatische Filter PuliMATIC ist für die Filtration von Wasser geeignet, um Fremdkörper wie kleine Mengen Sand, Oxidschuppen, grobes Material usw. bis zu einer Korngröße von 100 Mikron zu entfernen. Der Filter ist geeignet zum Schutz von hydrothermischen Anlagen, Haushaltsgeräten und Geräten im Allgemeinen. PuliMATIC ist mit einem elektronisch gesteuerten automatischen System ausgestattet, das gemäß der vom Nutzer festgelegten Zeitvorgaben eingreift.
Dank seines patentierten Bürsts- und Entwässerungssystems gewährleistet er neben dem Abfluss von Verunreinigungen im Wasser auch eine effektive und tatsächliche Reinigung des Filterelements. Je nach Anwendung ist es ratsam, nach dem Filter ein Elektromagnetventil zu installieren (nicht im Lieferumfang enthalten und über den verfügbaren elektrischen Kontakt am Filter steuerbar), das den Wasserfluss während der Reinigungsoperationen unterbricht.
Geeignet für die Behandlung von Wasser, das für den menschlichen Verzehr bestimmt ist.
FÜR WEITERE INFORMATIONEN SIEHE BEIGEFÜGTE PDF

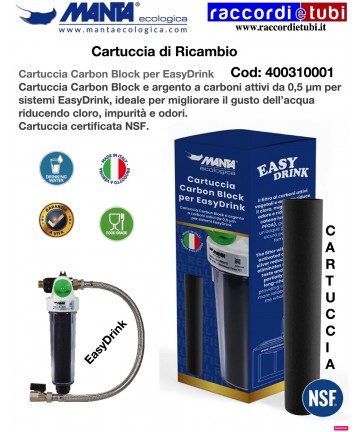

Aktivkohleblock- und Silberkartusche mit 0,5 µm für EasyDrink-Systeme, ideal zur Verbesserung des Wassergeschmacks durch Reduzierung von Chlor, Verunreinigungen und Gerüchen.
NSF-zertifizierte Kartusche.

• Entfernt unangenehme Geschmäcker und Gerüche
• Entfernt freies Chlor und organische Verbindungen
• Unschlagbares Preis-Leistungs-Verhältnis

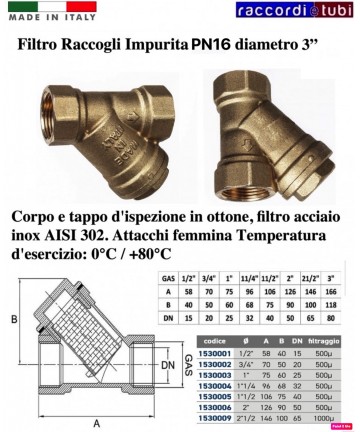

FILTER ZUR SAMMLUNG VON VERUNREINIGUNGEN0

Gehäuse und Inspektionsdeckel aus Messing,

Filter aus Edelstahl AISI 302. Anschlüsse

weiblich

Betriebstemperatur: 0°C / 80°C

KARTUSCHE MIT POLYPHOSPHATKRISTALLEN 10" MIT O-RING HA10 504F08

Unendliche Frische

FILTERBEHÄLTER 1" FÜR 7" FILTERKARTUSCHE MIT O-RING

WASSERFILTER IM 3-TEILIGEN DESIGN SIND FÜR SCHNELLEINSATZ-KARTUSCHEN MIT DOPPELTEM O-RING 45 MM (SOE – O-RING 222) KONZIPIERT.

Sie ermöglichen eine einfache Positionierung des Filters, maximale Abdichtung und eine schnelle sowie effiziente Wartung. Filterkartuschen werden in der Einzelversion mit klarem Glas angeboten.
Die mehrstufigen Lösungen gehören zu den exklusivsten auf dem Markt: Sie werden mit einem Monoblock-Kopf hergestellt, der maximale Sicherheit und Widerstandsfähigkeit garantiert und alle Probleme mit lästigen Wasserlecks und Zwischenverbindungen beseitigt.
Die IN/OUT-Anschlüsse sind in Messing mit 3/4" und 1" BSP-Gewinde erhältlich. Die Höhe der für die Modelle geeigneten Kartuschen variiert von 5" bis 20".

EIGENSCHAFTEN DER EDELSTAHL 316 KARTUSCHE

Die Filterkartusche aus Edelstahl, die aus Nylon- oder Stahlgewebe bestehen kann, kann verschiedene Filtergrade aufweisen und ist in der Lage,

Schwebstoffe bis zur Verstopfung zurückzuhalten, die durch einen Anstieg des Druckverlusts des Systems erkennbar ist.

In diesem Fall muss die Filterkartusche gereinigt werden.

Das Edelstahl-Element ist auch mit mechanischen Hilfsmitteln und Reinigungsmitteln leicht zu reinigen.

Für Behälter mit Anschlüssen von 3/4 UND 1"

Produkt entsprechend D.M. Nr. 174/2004 und D.M. Nr. 25/2012.

ART.189

SELBSTREINIGENDER FILTER

BESCHREIBUNG

Geeignet für den Einsatz in hydraulischen Anlagen, Heizungsanlagen, Klimaanlagen und Druckluft.
Ausgestattet mit herausnehmbaren Filterpatronen, Doppelmanometer und einer Wasserhahn für den Abfluss von Verunreinigungen.

Gehäuse aus vernickeltem Messing.
Mindest- und Höchsttemperatur: 0°C, 100°C ohne Dampf.
Gewindeanschlüsse ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).

Filtrationsgrad: 300µm.

PULIFIL ist ein halbautomatischer selbstreinigender Filter für hohe Durchflussmengen, robust und kompakt, mit einem Bürstenreinigungssystem für die Filterkartusche und einer schmutzigen Ablassvorrichtung in einem einzigen Vorgang. PULIFIL besteht aus einem Messingkopf mit Gewinden nach der Norm EN 10226-1 und EN 228-1, einem Gehäuse aus Grilamid® (hochfeste Polyamid), internen Nylonbürsten mit Edelstahlträger zur Reinigung der Oberfläche der Filterkartusche; die Kartusche ist aus Edelstahl, geschweißt auf einem unterstützenden Streckmetallgitter; die spezielle Struktur der Kartusche macht sie druckstoßfest und verringert das Problem der Verformung und des Quetschens. Bei Modellen mit Anschlüssen von 1” 1/2 - 2” sind zwei Manometer zur Druckmessung sowie Übergänge und Mutter für den hydraulischen Anschluss vorhanden. Der Waschvorgang wird durch Drehen des oberen Knopfes im Uhrzeigersinn gestartet: Diese Bewegung aktiviert bei jedem Klick das Bürsten- und Entsorgungssystem. Die automatische Öffnung des Ablassventils (am Boden des Gehäuses angebracht) erzeugt einen tangentialen Hochgeschwindigkeitsstrom, der Verunreinigungen entfernt, die sich im Filtergehäuse angesammelt haben. PULIFIL filtert Wasser von außen nach innen durch die Filterkartusche. Für Wartung und Desinfektionsmaßnahmen können autorisierte Kundendienstzentren kontaktiert werden.

PULIFIL wird in einem Karton verpackt, der Ein- und Ausgang des Anschlusskopfs des Filters ist mit Abdeckkappen ausgestattet, um mögliche äußere Kontaminationen zu vermeiden, die vor der Installation entfernt werden müssen. Der Standardumfang umfasst: PULIFIL-Filter, Öffnungswerkzeug für das Gehäuse, Beutel mit Messinganschluss-Kit (nur für Modelle mit Anschlüssen 1” ½ - 2”), Bedienungsanleitung – Wartung – Installation (einschließlich Konformitätserklärung).

PULIFIL wurde speziell für die Filtration von kaltem Trinkwasser im überwiegend zivilen Bereich hergestellt, kann jedoch auch zum Schutz von Verteilungsnetzen für kaltes Wasser, Speisungen von Heizungs- und Kühlsystemen und Prozesswasserleitungen eingesetzt werden.

Für weitere Informationen siehe das angehängte PDF

FILTERBEHÄLTER 3/4 ZOLL FÜR 7" FILTERKARTUSCHE MIT O-RING

WASSERFILTER MIT 3 TEILEN SIND FÜR SCHNELLSCHLUSSKARTUSCHEN MIT DOPPELTEM O-RING 45 MM (SOE – O-RING 222) KONZIPIERT.

Sie ermöglichen eine einfache Positionierung des Filters, maximale Dichtigkeit und eine schnelle, effiziente Wartung. Die Filterkartuschen sind in der Einzelversion mit transparentem Glas erhältlich.
Die Mehrstufenlösungen gehören zu den exklusivsten auf dem Markt: Sie bestehen aus einem monoblock Kopf und garantieren maximale Sicherheit und Widerstandsfähigkeit, wodurch sämtliche Probleme mit lästigen Wasserlecks und Zwischenverbindungen beseitigt werden.
Die IN/OUT-Anschlüsse sind aus Messing in den Größen 3/4" und 1" mit BSP-Gewinde erhältlich. Die Höhe der für die Modelle geeigneten Kartuschen variiert zwischen 5" und 20".

LINDO FLANSCH

Selbstreinigender Zyklonfilter

Patentierte selbstreinigende Flanschfilter mit Kopf und Ring aus Messing und Edelstahlpatrone. Turbinenbetrieb mit spiralförmigem Fluss sowohl im Betrieb als auch im Entleeren. Rohwasser gelangt in den Filter und wird dann in den Filterbereich geleitet, wo es dank des selbstreinigenden Zyklonsystems sauber herauskommt. Ideal, wenn sauberes Wasser ohne sehr kleine feste Stoffe, insbesondere Sand, erforderlich ist. Der serienmäßig mitgelieferte Entleerungsventil ermöglicht das Ausstoßen von Sand, ohne dass eine Demontage erforderlich ist.
Ausgestattet mit Druckmessgeräten.

Patentierte selbstreinigende Flanschfilter mit Kopf und Ring aus Messing und Edelstahlpatrone. Turbinenbetrieb mit spiralförmigem Fluss sowohl im Betrieb als auch im Entleeren. Rohwasser gelangt in den Filter und wird dann in den Filterbereich geleitet, wo es dank des selbstreinigenden Zyklonsystems sauber herauskommt. Ideal, wenn sauberes Wasser ohne sehr kleine feste Stoffe, insbesondere Sand, erforderlich ist. Der serienmäßig mitgelieferte Entleerungsventil ermöglicht das Ausstoßen von Sand, ohne dass eine Demontage erforderlich ist. Ausgestattet mit Druckmessgeräten.

KARTUSCHE AUS POLYAMID 20" mm.510

Zweck
Häufig sind in technologisch verwendtem Wasser Fremdkörper wie Kieselsteine, Rostpartikel und andere Oxide sowie Metallspäne vorhanden, die die Wasserinstallation (Rohre, Ventile, Mischer, Regulierorgane usw.) beschädigen können.
Die Installation eines Schutzfilters stellt die einfachste und effektivste Alternative dar, um solche Probleme zu vermeiden.

Hauptmerkmale

Die Schmelzblasen-Filterkartuschen der Baureihe MB werden durch das Blasen von 100% reinem Polypropylen auf einen zentralen Träger aus Polypropylen hergestellt. Die spezielle Blastechnologie ermöglicht die Herstellung einer selektiven Filterstruktur, die Verunreinigungen über die gesamte Dicke der Kartusche aufnimmt und so das Filtermaterial vollständig ausnutzt. Das Fehlen von Klebstoffen oder Farbstoffen verleiht den Filterkartuschen eine hohe Vielseitigkeit in der Anwendung und chemische Verträglichkeit mit der behandelten Flüssigkeit.

Je nach Modell haben die Kartuschen eine Filterfeinheit von 5 bis 50 Mikron und können Fördermengen von 0,2 bis 2,6 m3/h bei einer Filtrationsleistung von 90% bearbeiten. Die Kartuschen sind vom TypD.O.E. (für Behälter mit Anschlüssen von 1⁄2” - 3⁄4” - 1”) und S.O.E. 222 mit Bodenplatte und doppelt gedichtetem O-Ring (für Behälter mit Anschlüssen von 1”1⁄4 - 1”1⁄2 - 2”).

Vorgesehene Verwendung, Einsatzbedingungen

Ideal zur Filtration von Verunreinigungen wie Schlamm, Sand, Oxidpartikeln und grobem Material bis zu einer Mindestkörnigkeit von 5 Mikron.

Wartung und Haltbarkeit

Um die korrekte Funktion des Filters aufrechtzuerhalten, ist eine regelmäßige Wartung erforderlich. Periodisch sollte der Filter in den By-Pass gesetzt und die Kartusche ausgetauscht/wiederhergestellt sowie der Behälter und der Kopf gereinigt werden. Die Austauschhäufigkeit der Kartusche hängt von der Art und den Betriebsbedingungen ab.

Installation

Die Installation sollte unter Beachtung der geltenden lokalen Vorschriften erfolgen.

Selbstreinigende Schmutzfilter mit Messingkopf und -ring. Behälter aus Edelstahl und Kartusche aus Edelstahl. Für Trinkwassergebrauch. Auch für heißes Wasser geeignet. Bei der Bestellung anzugeben. Automatisierung mit Timerwash-Steuerung möglich. Sie sind mit einem Entwässerungssystem ausgestattet.
Verwendung: überall dort, wo sauberes Wasser ohne feste Substanzen sehr kleiner Größe, insbesondere Sand, benötigt wird.
Filtration: Standard 60 Mikron; verfügbar in 200 und 500 Mikron.

FILTER FÜR INSTALLATION IM SCHACHT

Filter mit Kartusche d=1” F-F in “T” mit Behälter

Sammlung 50 Mesh

Filter mit Sammelbehälter für Verunreinigungen, platzierbar mit Rohranschlüssen nach unten.

Er wird einfach gereinigt, indem die Kartusche aus dem Filter entnommen wird, ohne das Wasser des Systems zu kontaminieren.

Der Sammelbehälter verhindert, dass der Schmutz beim Herausziehen der Kartusche in den Filter und damit in die Leitung zurückfällt.

Alles lässt sich leicht wieder zusammenbauen, wobei immer von oben gearbeitet wird.

Die Abbildung zeigt, dass wenn ich den Filter in der Standardversion verkehre, mit dem

Schmutzbehälter nach oben gerichtet, dem Wasserfluss folgend, angezeigt durch die Pfeile,

tritt das Wasser von links ein und steigt, durchquert die Filterkartusche von innen nach außen und verlässt nach

unten rechts. Der Schmutz bleibt innerhalb der Filterkartusche und fällt durch Schwerkraft nach unten

wenn der Wasserfluss gestoppt wird. Wenn ich die Filterkartusche entferne, finde ich keinen Schmutz der in die

Basis der Eingangleitung.

Die Abbildung zeigt, dass wenn ich den Filter in der modifizierten Version mit der Einführung

des Behälters innerhalb der Filterkartusche, tritt das Wasser von links ein und steigt, durchquert den

Behälter innerhalb der Filterkartusche und gelangt nach oben, wo es Löcher findet, sinkt in den Hohlraum

zwischen der Filterkartusche und dem Behälter, durchquert die Filterkartusche von innen nach

außen und verlässt nach unten rechts. Der Schmutz bleibt in diesem Fall im Hohlraum. Ich kann daher

die Filterkartusche zusammen mit dem Behälter herausziehen und alles reinigen. Nichts fällt zurück

in die Leitung.

PULIFIL ist ein selbstreinigender, semi-automatischer Filter für hohe Durchflussmengen, robust und kompakt, mit einem Bürstensystem für das Filterelement und einem Schmutzablauf in einem einzigen Schritt. PULIFIL besteht aus einem Messingkopf mit Gewinden nach den Normen EN 10226-1 und EN 228-1, einem Gehäuse aus Grilamid® (hochfestem Polyamid), internen Bürsten aus Nylon mit einem Edelstahlträger zur Reinigung der Oberfläche des Filterelements; das Filterelement besteht aus rostfreiem Stahl, das auf ein gesenktes Stützgewebe geschweißt ist; die besondere Struktur des Filterelements macht es druckschockresistent und reduziert das Problem der Verformung und des Abquetschens. Bei Modellen mit Anschlüssen von 1” 1/2 - 2” sind zwei Manometer zur Druckmessung sowie Fittings und Unterlegscheiben für den hydraulischen Anschluss vorhanden. Der Waschvorgang wird durch Drehen des oberen Knopfes im Uhrzeigersinn gestartet: Diese Bewegung aktiviert mit jedem Rasten das Bürsten- und Ablasssystem. Die automatische Öffnung des Ablassventils (am Boden des Gehäuses) erzeugt einen tangentialen Hochgeschwindigkeitsfluss, der die im Filterbehälter angesammelten Verunreinigungen entfernt. PULIFIL filtert Wasser von außen nach innen durch das Filterelement. Für Wartung und Desinfektionsmaßnahmen kann man sich an die autorisierten Kundendienstzentren wenden.

PULIFIL wird in einem Karton verpackt geliefert; der Einlass und der Auslass des Filteranschlusskopfes sind mit Stopfen versehen, die mögliche äußere Kontaminationen verhindern und beim Einbau zu entfernen sind. Die Standardausstattung umfasst: PULIFIL-Filter, Schlüssel zum Öffnen des Behälters, Beutel mit Messingfittings (nur für Modelle mit Anschlüssen 1” ½ - 2”), Gebrauchsanweisung – Wartung – Installation (einschließlich Konformitätsbescheinigung).

PULIFIL wurde speziell für die Filtration von kaltem Trinkwasser im überwiegend zivilen Bereich entwickelt, kann jedoch auch zum Schutz von Kaltwasserversorgungsnetzen, zur Speisung von Heizungs- und Kühlsystemen sowie für Prozesswasserleitungen eingesetzt werden.

Für weitere Informationen siehe das beigefügte PDF
