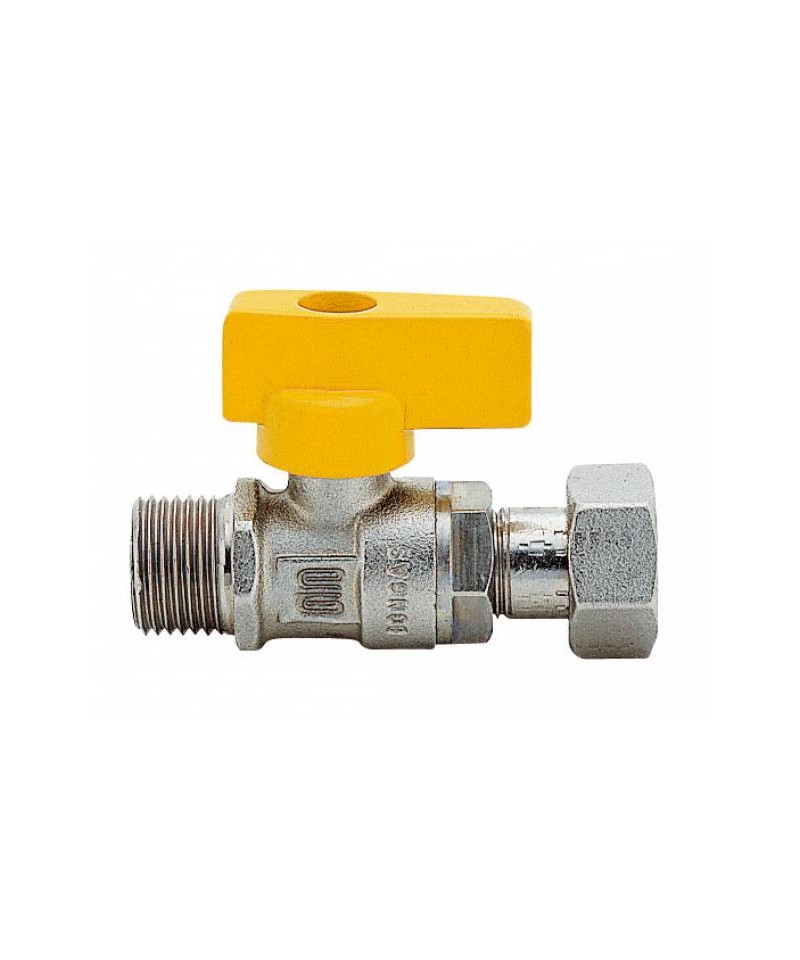

KUGELVENTIL FÜR GAS 1/2X1/2 MF GERAD MIT DREHTELLER

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis 25 bar

SPEZIFISCHE EIGENSCHAFTEN:

• Der KOLLEKTOR O hat die gleichen Dichteigenschaften wie die Serie ASTER, von der er abstammt.

Durchgang: total.
Stiel: bruchsicher.
Seitenabdichtungen: hochfester reiner PTFE.
Obere Abdichtung: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.

Einsatzbereiche:
Sie ist in Heizungsanlagen für Kollektorbatterien vorgesehen.

Gewindeenden:
• für weibliche Anschlüsse nach UNI ISO 228/1.
• Schwanz und Drehgelenk (metallische Dichtung O-Ring).

Bedienelemente:
Aluminium-Butterfly.
Verfügbare Farben: schwarz, rot und blau.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einem elektronisch gesteuerten Dichtheitsprüfungstest getestet.

TECHNISCHE MERKMALE:

Temperaturgrenzen: für Flüssigkeiten von -10°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar (20°C)

SPEZIFISCHE MERKMALE:
• Das MINIBALL-Ventil mit reduziertem Durchgang ist in einer großen Auswahl erhältlich, die eine erhebliche Vielseitigkeit bei der Anwendung ermöglicht, insbesondere wo der Platz begrenzt ist.

Einsatzbereiche:
aufgrund der geringen Baugröße und der Qualität der Verarbeitung wird das MINIBALL hauptsächlich in den sichtbaren Segmenten von Sanitäranlagen, in der Heiztechnik, im Bereich der Druckluft und als Ablassventil für Tanks verwendet.

Gewindeverbindungen:
• serienmäßig mit weiblichen und männlichen Anschlüssen nach UNI ISO 228/1. Auf Anfrage sind weibliche und männliche Anschlüsse nach UNI ISO 7/1 (UNI EN 10226) verfügbar.

Bedienelemente:
Hebel, Schraubendreherschlitz, verchromter Hebel.
Verfügbare Farben: schwarz und hochglanzverchromt.
• Für das Druck-/Temperaturdiagramm siehe Seite 41.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einem elektronisch gesteuerten Druckprüfstand getestet.

K201BC10100 K2.1 KIT GASHANDE DN15 AD „U“ TC 3/4”

Durchgang: total. Rote Aluminium-Schmetterlingshebel
Stamm: explosionssicher.
Seiten-Dichtungen: hochbeständiges, reines PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die Serie ASTER gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Druckluft- und Landwirtschaftsanlagen.

Gewindeenden:
• Serienmäßig weiblich und männlich nach UNI ISO 228/1 Norm.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterling, RALLENTY Handrad.

Serie EURO-KUGEL

Artikel 1900

Voll Durchgang Kugelventil mit pressbarem V-Profil, Aluminiumhebel.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -10°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar (20°C)

SPEZIFISCHE EIGENSCHAFTEN:
• Das MINIBALL-Ventil, mit reduziertem Durchgang, ist in einer breiten Palette erhältlich, die eine erhebliche Vielfalt an Anwendungen ermöglicht, insbesondere dort, wo der Platz begrenzt ist.

Anwendungsbereiche:
Durch die begrenzte Baugröße und die Qualität der Oberflächenbehandlung wird das MINIBALL hauptsächlich in den sichtbaren Segmenten von sanitärtechnischen Anlagen, in der Heizungsinstallation, im Bereich der Druckluft und als Entlüftung von Tanks eingesetzt.

Gewindeköpfe:
• serienmäßig mit weiblichem und männlichem Anschluss gemäß UNI ISO 228/1. Auf Anfrage sind weibliche und männliche Anschlüsse gemäß UNI ISO 7/1 (UNI EN 10226) erhältlich.

Bedienelemente:
Hebel, Schlitzschraubendreher, verchromter Hebel.
Verfügbare Farben: schwarz und glänzend verchromt.
• Für das Druck-/Temperaturdiagramm siehe Seite 41.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit pneumatischer Dichtheitsprüfung unter elektronischer Kontrolle getestet.

Serie       EURO-KUGEL

Artikel  1900

Vollport Ventil mit Pressanschluss/Pressanschluss Profil V, Hebel aus Aluminium.

Serie EURO-KUGEL

Artikel 1900

Kugelventil mit vollem Durchfluss, mit Pressanschluss/Pressanschluss Profil V, Hebel aus Aluminium.

EUROFLY-Serie

Artikel 600001

Butterfly-Ventil aus Messing, mit vollständigem Durchgang F/F, kurzer Hebel und Durchflussregulierungssystem.

EUROFLY Männlich Weiblich

Butterfly-Ventil aus Messing, mit vollem Durchgang, Gewinde M/W, mit Durchflussregulierungs-System

Für detailliertere Eigenschaften siehe angehängtes PDF

EUROFLY MÄNNLICH WEIBLICH

Kugelventil aus Messing, mit vollem Durchgang, M/F-Gewinde, mit Durchflussregelungssystem

Für detailliertere Eigenschaften siehe angehängte PDF

Durchgang: total. Rote Stahlhebel
Spindel: platzsicher.
Seitenpackungen: hochfester PTFE.
Oberverpackung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die ASTER-Serie gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasseranlagen, pneumatischen und landwirtschaftlichen Anwendungen.

Gewindeenden:
• Standardmäßig weiblich und männlich nach Norm UNI ISO 228/1.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterlingsventil, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit pneumatischem Dichtheitsprüfung unter elektronischer Kontrolle getestet.

Serie       EURO-SFER

Artikel  1900

Kugelventil mit vollem Durchgang, mit Pressanschluss/Pressanschluss Profil V, Hebel aus Aluminium.

Verchromtes Absperrventil mit Kugel und doppeltem beweglichem Deckel
• Kugelgehäuse aus CW617N Messing
• Verchromte Kugel

• Dichtungen aus EPDM
• Nenndruck: 16bar
• Maximale Betriebstemperatur: 95°C • Anschlüsse: weiblich-weiblich

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten 40 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: insgesamt.
Spindel: bruchfest.
Seiten-Dichtungen: hochfester PTFE.
Oberdichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die ASTER-Serie garantiert gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Landwirtschaftsanwendungen.

oberer Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische antifriktive Dichtungen aus PTFE
- mittlerer und Niederdruck.
1 O-Ring - Niederdruck.

Verwendungsbereiche:
Die VENUS-Serie wird besonders in Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(Norm ATEX 94/9/EG Gruppe Kategorie 2).

Gewindeadapter:
• Standardmäßig weiblich und männlich nach Norm UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Aluminium-Mutter, Lev
