Durchgang: total. Rote Aluminium-Handkurbel
Kolben: bruchsicher.
Seitenabdichtungen: hochfester PTFE.
Obere Dichtungen: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die ASTER-Serie garantiert gute Leistung in industriellen und zivilen Heizungsanlagen, Wasser-, Druckluft- und landwirtschaftlichen Systemen.

Gewindeenden:
• Standardmäßig weiblich und männlich nach UNI ISO 228/1.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminiumklappe, RALLENTY-Handrad.

oberer Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische antifriktive Dichtungen aus PTFE
- mittlerer und Niederdruck.
1 O-Ring - Niederdruck.

Verwendungsbereiche:
Die VENUS-Serie wird besonders in Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(Norm ATEX 94/9/EG Gruppe Kategorie 2).

Gewindeadapter:
• Standardmäßig weiblich und männlich nach Norm UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Aluminium-Mutter, Lev

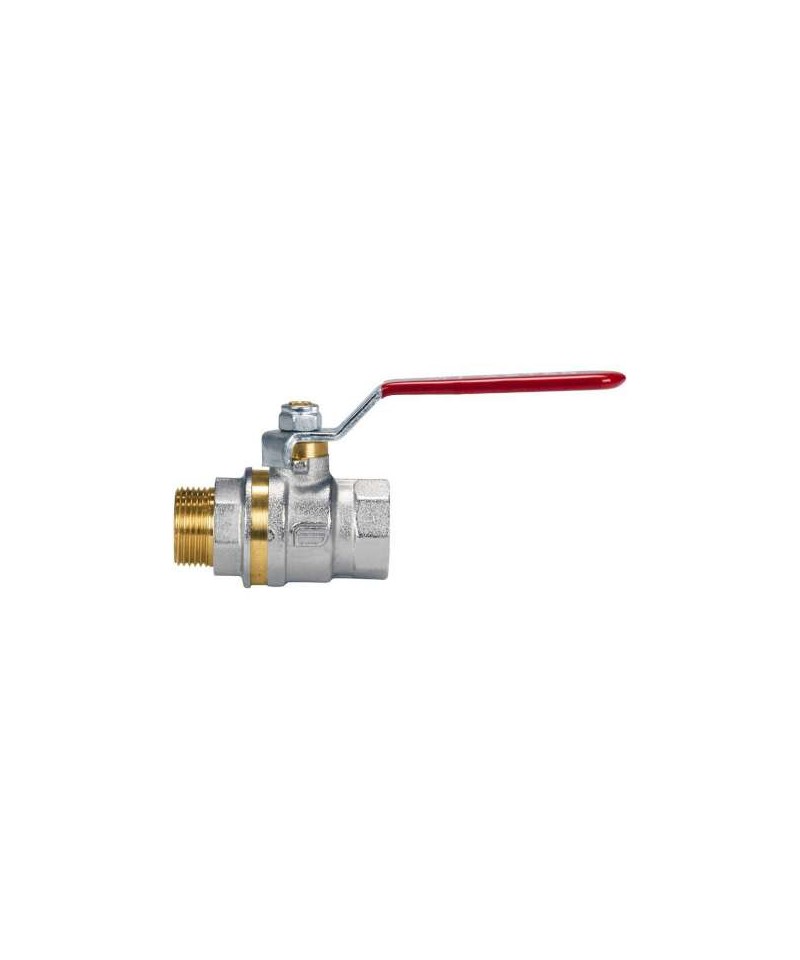

Durchgang: total. Rote Stahlhebel
Stamm: bruchsicher.
Seiten-Dichtungen: hochbeständiges PTFE.
Oberdichtung: 3 Dichtungen:
1 PTFE-Ring - hoher Druck.
2 O-Ringe - niedriger Druck.

Einsatzgebiete:
Die ASTER-Serie garantiert gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Druckluft- und Landwirtschaftsanlagen.

Gewindeverbindungen:
• Standardmäßig mit Innen- und Außengewinde nach UNI ISO 228/1.

Bedienelemente:
Aluminiumhebel, Stahlhebel, Aluminium-Handrad, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit elektronischer Leckprüfung getestet.

EDELSTAHLHEBEL 316L FÜR VENTILE EFFEBI MODELL ASTER

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis 25 bar

SPEZIFISCHE EIGENSCHAFTEN:

• Der KOLLEKTOR O hat die gleichen Dichteigenschaften wie die Serie ASTER, von der er abstammt.

Durchgang: total.
Stiel: bruchsicher.
Seitenabdichtungen: hochfester reiner PTFE.
Obere Abdichtung: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.

Einsatzbereiche:
Sie ist in Heizungsanlagen für Kollektorbatterien vorgesehen.

Gewindeenden:
• für weibliche Anschlüsse nach UNI ISO 228/1.
• Schwanz und Drehgelenk (metallische Dichtung O-Ring).

Bedienelemente:
Aluminium-Butterfly.
Verfügbare Farben: schwarz, rot und blau.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einem elektronisch gesteuerten Dichtheitsprüfungstest getestet.

EUROFLY-Serie

Artikel 600301

Absperrklappe aus Messing, mit vollem Durchgang M/F, kurzer Hebel und Regelungssystem für den Fluss.

Absperrventil mit Druckanschluss Punto arancio® und Sicherheitsgriff Key Click®

G2 Punto Arancio: Gaszählerventil mit Druckanschluss

Kugelventil für Gaszähler, zertifiziert nach der Norm UNI EN 331, kompakter Griff, der vorne sitzt:


• Druckanschluss Punto Arancio mit doppeltem Sicherheitsventil gegen Leckage
• Key Click-Technologie, die das Ventil abschließbar macht.

Gewinde entsprechen den Normen EN 10226-1 - ISO 228-1.

Gerade, Winkel- oder Bogenversionen mit oder ohne drehbarem Mutter für direkten Anschluss an den Zähler.
Betriebstemperatur -20°C + 60°C. MOP 5.

Hitzebeständigkeit bis 650°C für 30 Minuten.

Durchgang: total. Roter Stahlhebel
Ventilstamm: bruchfest.
SeitenDichtungen: hochfester PTFE.
Obere Abdichtung: 3 Dichtungen:
1 PTFE-Ring - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:
Die Serie ASTER gewährleistet gute Leistung in industriellen und privaten Heizsystemen, Wasser-, Pneumatik- und Landwirtschaftsanwendungen.

Gewindeenden:
• serienmäßig mit weiblichem und männlichem Gewinde nach UNI ISO 228/1.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterlingsventil, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit elektronisch gesteuerter Druckprüfung getestet.

TECHNISCHE MERKMALE:

Temperaturgrenzen: für Flüssigkeiten von -10°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar (20°C)

SPEZIFISCHE MERKMALE:
• Das MINIBALL-Ventil mit reduziertem Durchfluss ist in einer breiten Palette erhältlich, die eine beträchtliche Vielfalt an Einsätzen ermöglicht, insbesondere dort, wo der Platz begrenzt ist.

Anwendungsbereiche:
Aufgrund des begrenzten Platzes und der Qualität der Verarbeitung wird das MINIBALL hauptsächlich in den sichtbaren Segmenten der Sanitäranlagen, in der Heiztechnik, im Bereich der Druckluft und als Ablassventil für Tanks eingesetzt.

Gewindeverbindungen:
• Standardmäßig mit Innen- und Außengewinde gemäß UNI ISO 228/1. Auf Anfrage sind Innen- und Außengewinde gemäß UNI ISO 7/1 (UNI EN 10226) erhältlich.

Bedienorgane:
Hebel, Schraubendreherausschnitt, verchromter Hebel.
Verfügbare Farben: schwarz und glänzend verchromt.
• Für das Druck-/Temperaturdiagramm siehe Seite 41.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einer pneumatSharesTests mit elektronischer Überwachung getestet.

R4 - VENTIL MIT SCHNELLVERBINDUNG AM FLEXIBLEN SCHLACHT

DIN-EN15069 VERSION FÜR FLEXIBLE SCHLÄUCHE DIN-EN14800

Serie       EUROFLY

Artikel  600000

Stahlventil, Durchgangsventil mit F/F-Gewinde und Flussregelungssystem.

VERLÄNGERUNG Durchmesser 3/4 aus Messing für SPACE 90° Ventil

Verchromtes Absperrventil mit Kugel und doppeltem beweglichem Deckel
• Kugelgehäuse aus CW617N Messing
• Verchromte Kugel

• Dichtungen aus EPDM
• Nenndruck: 16bar
• Maximale Betriebstemperatur: 95°C • Anschlüsse: weiblich-weiblich

EFFEBI Venus 1031Gl Kugelventil Ø1" Weiblich/Weiblich Mit Sicherheit - 1031G206L

Serie       EURO-KUGEL

Artikel  1900

Vollbohrkugelventil mit Pressverbindung/Pressverbindung Profil V, Aluminiumhebel.

Serie EURO-KUGEL

Artikel 1900

Kugelventil mit vollem Durchfluss, mit Pressanschluss/Pressanschluss Profil V, Hebel aus Aluminium.
