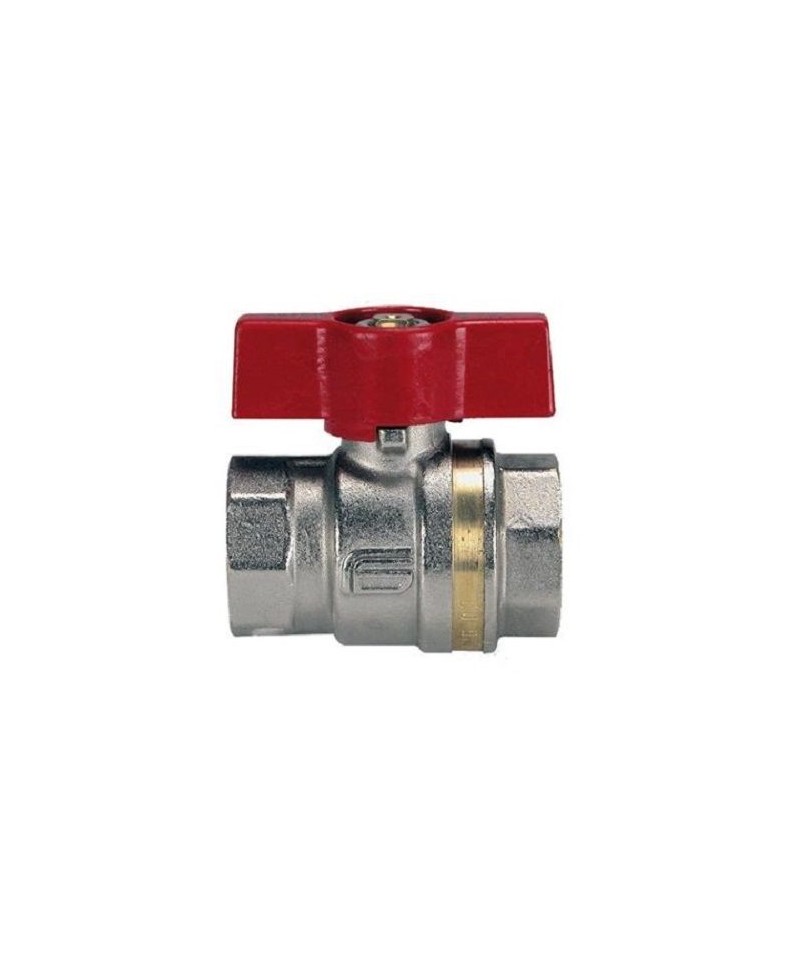

EUROFLY MÄNNLICH WEIBLICH

Butterfly-Ventil aus Messing, mit vollem Durchgang, mit M/F-Gewinde, mit Durchflussregulierungsystem

Für detailliertere Eigenschaften siehe angehängtes PDF

Durchgang: total. Rote Aluminium-Handkurbel
Schaft: bruchsicher.
Seiten-Dichtungen: hochbeständiges jungfräuliches PTFE.
Obere Abdichtung: 3 Dichtungen:
1 PTFE-Ring - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:
Die ASTER-Serie gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Landwirtschaftsanlagen.

Gewindeenden:
• Standardmäßig weiblich und männlich nach UNI ISO 228/1 Norm.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminium-Flügel, RALLENTY-Handrad.

EINBAU-EINHEITSMISCHER TECO K401 ANSCHLUSS 3/4 EUROCONO

Durchgang: total. Rote Stahlhebel
Kolben: bruchsicher.
Seiten-Dichtungen: hochfester PTFE.
Obere Abdichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Einsatzbereiche:
Die ASTER-Serie gewährleistet eine gute Leistung in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Landwirtschaftsanlagen.

Gewindeadapter:
• standardmäßig weiblich und männlich nach UNI ISO 228/1.

Bedienelemente:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterventil, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit elektronisch gesteuerten Druckprüfungen getestet.

Durchfluss: total. Rote Stahlhebel
Stamm: druckfest.
Seiten-Dichtungen: hochfester PTFE.
Obere Abdichtung: 3 Dichtungen:
1 Ring aus PTFE - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsgebiete:
Die ASTER-Serie gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Landwirtschaftsanlagen.

Gewindeköpfe:
• standardmäßig weiblich und männlich nach UNI ISO 228/1.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterventil, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/CE und werden zu 100 % mit pneumatischem Dichtheitsprüfungen unter elektronischer Kontrolle getestet.

TECHNISCHE MERKMALE:

Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: MOP5

SPEZIFISCHE MERKMALE:

Durchgang: reduziert.
Stange: bruchsicher.
Seiten-Dichtungen: hochfester reines PTFE.
Obere Abdichtung: 4 Dichtungen
1 PTFE-Ring
2 PTFE-Reibungsdichtungen mit konischer Form
selbstjustierend.
1 O-Ring.

Verwendungsbereiche:
Das VENUS ZÄHLERVENTIL wird nach dem Zähler verwendet und bietet die Möglichkeit, an einer Halterung angeschlossen zu werden, und ermöglicht die Druckprüfung über den 1/4” Druckanschluss, der sich unter der Klappe befindet.
Das VENUS ZÄHLERVENTIL erfüllt die Norm 7129, die vorschreibt: "Die Dichtigkeitsprüfung muss vor der Inbetriebnahme der Anlage unter Verwendung des speziellen Druckanschlusses hinter dem Beginnspunkt durchgeführt werden..." und dieser Druckanschluss kann Teil des Absperrventils sein.

Gewindeenden:
• Eingang: Drehgelenk 1"1/4 Zähleranschluss = ISO228
Ausgang: weiblicher Anschluss UNI ISO 7/1 (UNI EN 10226)

Betätigungselemente:
Aluminiumklappe in der standardmäßigen plombierbaren Version oder Version mit Schlüsselsperre mit 25 Codierungen.

• Auf Anfrage ist der Schlüssel Passepartout
oder der Räumungsschlüssel (K031A001) erhältlich.

• Die Dichtungen des Zähleranschlusses sind nicht im Lieferumfang enthalten.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden 100% bei pneumatischer Dichtigkeitsprüfung getestet.

Absperrventil mit Druckanschluss Punto arancio® und Sicherheitsgriff Key Click®

G2 Punto Arancio: Gaszählerventil mit Druckanschluss

Kugelventil für Gaszähler, zertifiziert nach der Norm UNI EN 331, kompakter Griff, der vorne sitzt:


• Druckanschluss Punto Arancio mit doppeltem Sicherheitsventil gegen Leckage
• Key Click-Technologie, die das Ventil abschließbar macht.

Gewinde entsprechen den Normen EN 10226-1 - ISO 228-1.

Gerade, Winkel- oder Bogenversionen mit oder ohne drehbarem Mutter für direkten Anschluss an den Zähler.
Betriebstemperatur -20°C + 60°C. MOP 5.

Hitzebeständigkeit bis 650°C für 30 Minuten.

MINI-KUGELVENTIL MÄNNLICH WEIBLICH D.1/2X1/2 AUSMESSING

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -10°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar (20°C)

SPEZIFISCHE EIGENSCHAFTEN:
• Das MINIBALL-Ventil, mit reduziertem Durchgang, ist in einer breiten Palette erhältlich, die eine erhebliche Vielfalt an Anwendungen ermöglicht, insbesondere dort, wo der Platz begrenzt ist.

Anwendungsbereiche:
Durch die begrenzte Baugröße und die Qualität der Oberflächenbehandlung wird das MINIBALL hauptsächlich in den sichtbaren Segmenten von sanitärtechnischen Anlagen, in der Heizungsinstallation, im Bereich der Druckluft und als Entlüftung von Tanks eingesetzt.

Gewindeköpfe:
• serienmäßig mit weiblichem und männlichem Anschluss gemäß UNI ISO 228/1. Auf Anfrage sind weibliche und männliche Anschlüsse gemäß UNI ISO 7/1 (UNI EN 10226) erhältlich.

Bedienelemente:
Hebel, Schlitzschraubendreher, verchromter Hebel.
Verfügbare Farben: schwarz und glänzend verchromt.
• Für das Druck-/Temperaturdiagramm siehe Seite 41.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit pneumatischer Dichtheitsprüfung unter elektronischer Kontrolle getestet.

PN 16.

Verzinktes Messing gemäß EN 12165. Gasgewinde, ISO 228/1. Maximale Temperatur 100 °C.

Feder aus Edelstahl AISI 304.

Rotel Aluminiumflügelgriff

ABSCHNITTVENTIL AUS SCHWEREM BRASS PN16

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: für Gas MOP5 (20)

SPEZIFISCHE EIGENSCHAFTEN:

• Das VENUS-Ventil wurde gemäß der Norm EN331 für Kugelventile für Gas bis 2” entworfen.
Mit seinen konstruktiven Eigenschaften gewährleistet es eine hohe Betriebssicherheit bei niedrigen und sehr niedrigen Drücken, die in Gasinstallationen üblich sind.

Durchgang: total.
Ventilstamm: drucksicher.
Seiten-Dichtungen: hochbeständiges Virgin PTFE.
Oberdichtung: 4 Dichtungen
1 PTFE-Ring - hoher Druck.
2 konische Reibungsdichtungen aus PTFE - mittlerer und niedriger Druck.
1 O-Ring - niedriger Druck.

Einsatzbereiche:
Die VENUS-Serie wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(Norm ATEX 94/9/CE Gruppe Kategorie 2).

Gewindesitz:
• Serienmäßig innen und außen gemäß UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Hebel Aluminium, Schmetterlingsventil Aluminium, Hebel Stahl, quadratische Kappe, Straßenanschlusskappe, plombierbare Kappe, dichtbare Schmetterlingsventil. Verfügbare Farben: Gelb.

Alle Ventile entsprechen der Richtlinie 97/23/CE und werden zu 100% mit einem elektronisch kontrollierten Dichtheitsprüfung getestet.

EUROFLY-Serie

Artikel 600301

Kugelhahn aus Messing, vollflächiger Anschluss M/F mit kurzem Hebel und Regelungssystem für den Durchfluss.

Durchgang: total. Roter Stahlhebel
Ventilstamm: bruchfest.
SeitenDichtungen: hochfester PTFE.
Obere Abdichtung: 3 Dichtungen:
1 PTFE-Ring - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:
Die Serie ASTER gewährleistet gute Leistung in industriellen und privaten Heizsystemen, Wasser-, Pneumatik- und Landwirtschaftsanwendungen.

Gewindeenden:
• serienmäßig mit weiblichem und männlichem Gewinde nach UNI ISO 228/1.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterlingsventil, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit elektronisch gesteuerter Druckprüfung getestet.

MINI KUGELVENTIL MÄNNLICH WEIBLICH D.3/8X3/8' AUS BRASS

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten    10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE-Ventil vereint in einem Artikel ein „L“-Fitting und ein Kugelventil.

Patentierte Frontklappe:
einfache Handhabung.
Winkelventil:
schneller und kostengünstiger Einbau.
Kompaktes System:
ermöglicht enge Sammelgruppen und die Verwendung von reduzierten Unterputzdosen.
Durchgang:    vollständig.
Stange:    sprengsicher.
Seitendichtungen:
hochfeste PTFE.
Obere Dichtung:
3 Dichtungen.
1 hochfester PTFE-Ring.
2 Niederdruck-O-Ringe.

Anwendungsbereiche:
Das SPACE-Ventil ist für Heizungsanlagen für Sammelgruppen geeignet.

Maße:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeenden:
• weiblich nach ISO 228/1.
• Schaft und Drehverbinder (metallische Dichtung mit O-Ring)

Bedienelemente:
rote, blaue, gelbe und schwarze Aluminiumklappe.

Die Flussrichtung ist außerdem durch die Markierung an der Bedienstange erkennbar.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einem pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.
