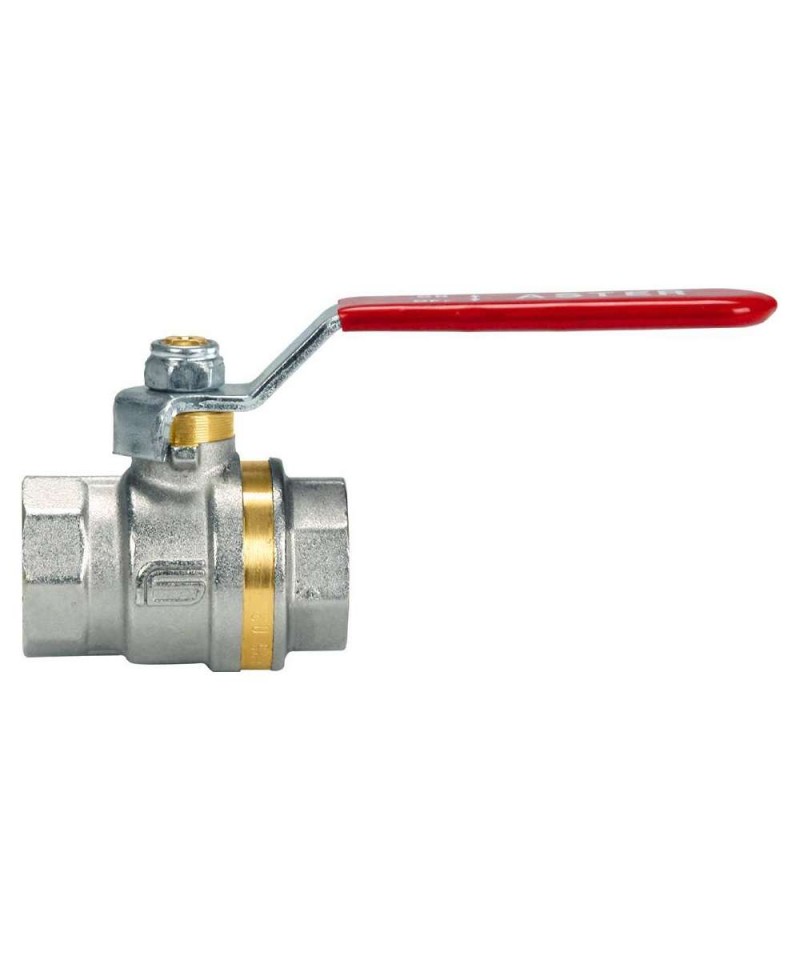

KUGELVENTIL EFFEBI ASTER 1.1/4 FF

obere Dichtigkeit: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Reibungsarme konische Dichtungen
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Verwendungsbereiche:
Die Serie VENUS wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/EG Gruppe Kategorie 2).

Gewindeelemente:
• serienmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Schmetterling

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten 10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE-Ventil kombiniert in einem Artikel einen "L"-Anschluss und ein Kugelventil.

Patentierte Frontklappe:
einfache Handhabung.
Winkelschelle:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht enge Solarkollektoren und die Verwendung von reduzierten Unterputzdosen.
Durchlass:    vollständig.
Stamm:    explosionsgeschützt.
Seiten-Dichtungen:
hochfestes PTFE.
Obere Dichtung:
3 Dichtungen.
1 hochfestes PTFE-Ring.
2 Niederdruck-O-Ringe.

Einsatzbereiche:
Das SPACE-Ventil ist für Heizungsanlagen für Solarkollektoren geeignet.

Größen:
1/2" - 3/4" – 1"- 1" 1/4.

Gewindeenden:
• weiblich nach Norm ISO 228/1.
• Stutzen und Gelenk (metallische Dichtung O-Ring)

Betätigungselemente:
rote, blaue, gelbe und schwarze Aluminiumklappen.

Die Flussrichtung ist zudem durch die Kennzeichnung am Betätigungsstamm erkennbar.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einer pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.

Kugelhahn aus verchromtem Messing mit beweglichem Kappen. • Körper und Kugel aus gegossenem Messing CW617N
• Verchromte Kugel
• Dichtungen aus EPDM
• Nenndruck: 16bar
• Maximale Betriebstemperatur: 95°C
• Anschlüsse: männlich-weiblich
• Männlicher Anschluss: Eurokonus mit flacher Kopf-Einsatz


EINBAU-ARMATURE TECO MIT DREI AUSGÄNGEN K204DC10100

K204DC10100 K2.4 KIT COLL. GAS MONO INT. 3 VIE TC 1”-3/4”

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten    10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE-Ventil kombiniert in einem Artikel ein "L"-Fitting und ein Kugelventil.

Patented Frontklappe:
einfach zu bedienen.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht enge Kollektoranordnungen und die Verwendung von kompakten Unterputzkästen.
Durchgang:    gesamt.
Stängel:    explosionsgeschützt.
Seiten-Dichtungen:
hochbeständiges PTFE.
Obere Dichtung:
3 Dichtungen.
1 Dichtungsring aus hochbeständigem PTFE.
2 Niederdruck-O-Ringe.

Anwendungsbereiche:
Das SPACE-Ventil ist für Heizungsanlagen in Kollektoranordnungen geeignet.

Maße:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeenden:
• weiblich gemäß ISO 228/1.
• Übergang und Gelenk (metallische Dichtungsstelle O-Ring)

Bedienelemente:
rote, blaue, gelbe und schwarze Aluminiumklappen.

Die Fließrichtung ist außerdem durch die Markierung am Betätigungshahn erkennbar.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einem elektronisch gesteuerten Dichtheitstest geprüft.

VERLÄNGERUNG Durchmesser 3/4 aus Messing für SPACE 90° Ventil

Durchgang: total. Rotes Stahlhebel
Spindel: bruchsicher.
Seiten-Dichtungen: hochbeständiges PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:
Die ASTER-Serie gewährleistet gute Leistungen in Industrie- und Wohnheizungsanlagen, Wasser-, Pneumatik- und Agrar-Anwendungen.

Gewindeköpfe:
• Standardmäßig weiblich und männlich gemäß UNI ISO 228/1.

Betätigungselemente:
Alulever, Stahlhebel, Aluminium-Schmetterling, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einem elektronisch gesteuerten Druckprüfstand getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten 40 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: insgesamt.
Spindel: bruchfest.
Seiten-Dichtungen: hochfester PTFE.
Oberdichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die ASTER-Serie garantiert gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Landwirtschaftsanwendungen.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -10°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar (20°C)

SPEZIFISCHE EIGENSCHAFTEN:
• Das MINIBALL-ventil mit reduziertem Durchgang ist in einer hohen Vielzahl erhältlich, die eine erhebliche Vielfalt an Anwendungen ermöglicht, insbesondere dort, wo der Platz begrenzt ist.

Anwendungsbereiche:
Aufgrund der begrenzten Abmessungen und der Qualität der Verarbeitung wird das MINIBALL hauptsächlich in den sichtbaren Bereichen von sanitärtechnischen Anlagen, in der Hausheizung, im Bereich von Druckluftanlagen und als Abfluss von Tanks verwendet.

Gewindeadapter:
• Standardmäßig weiblich und männlich nach UNI ISO 228/1. Auf Anfrage sind weibliche und männliche Anschlüsse nach UNI ISO 7/1 (UNI EN 10226) erhältlich.

Bedienelemente:
Hebel, Schraubendreherschlitz, verchromter Hebel.
Verfügbare Farben: schwarz und glänzendes verchromt.
• Für das Druck-/Temperaturdiagramm siehe S. 41.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einem elektronisch gesteuerten Druckprüfstand getestet.

EUROFLY MÄNNLICH WEIBLICH

Butterfly-Ventil aus Messing, mit vollem Durchgang, mit M/F-Gewinde, mit Durchflussregulierungsystem

Für detailliertere Eigenschaften siehe angehängtes PDF

Serie EUROFLY

Artikel 600001

Absperrklappe aus Messing, mit vollem Durchgang F/F, kurzer Hebel und Regelungssystem für den Durchfluss.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten    10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFIKATIONEN:

Das SPACE-Ventil vereint in einem Artikel ein „L“-Fittings und ein Kugelventil.

Patented Front Butterfly:
einfache Handhabung.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht enge Kollektoresanordnungen und die Verwendung von kompakten Einbaukästen.
Durchgang:    vollständig.
Stamm:    explosionsgeschützt.
Seiten-Dichtungen:
hochbeständiges PTFE.
Obere Dichtung:
3 Dichtungen.
1 hochbeständiger PTFE-Ring.
2 Niederdruck-O-Ringe.

Verwendungsbereiche:
Das SPACE-Ventil ist für Heizungsanlagen für Kollektionen geeignet.

Größen:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeverbindungen:
• weiblich nach ISO 228/1.
• Schenkel und Überwurf (metallische Dichtung mit O-Ring)

Bedienelemente:
rote, blaue, gelbe und schwarze Aluminiumklappen.

Die Flussrichtung ist zudem an der Markierung auf dem Steuerstamm erkennbar.

Alle Ventile entsprechen der Richtlinie 97/23/CE und werden zu 100 % mit einem elektronisch gesteuerten Dichtheitsprüfung getestet.

R4 - VENTIL MIT SCHNELLVERBINDUNG AM FLEXIBLEN SCHLACHT

DIN-EN15069 VERSION FÜR FLEXIBLE SCHLÄUCHE DIN-EN14800

• VENTILE
• KUGEL - KONISCHES MÄNNLICH
• MANUELL
• LEITUNG
• HEBEL ODER BUTTERFLY

Merkmale

• Abziehbares Kugelventil, mit Messingkörper und Top Entry, konform mit der Norm DIN EN 13828, mit leichter Betätigung "Soft Turn", komplett mit inspizierbarem Gehäuse.
• Schließen und Öffnen durch Betätigung des Griffs oder durch Vorbereitung mit Motor E104.
• Manuell öffnende Abdeckplatte mit magnetischer Verriegelung, erhältlich in vier Ausführungen.

Einsatzbereich

• Für kaltes und warmes Trinkwasser
• Sanitäranlagen

MINI-KUGELVENTIL MÄNNLICH WEIBLICH D.1/2X1/2 AUSMESSING
