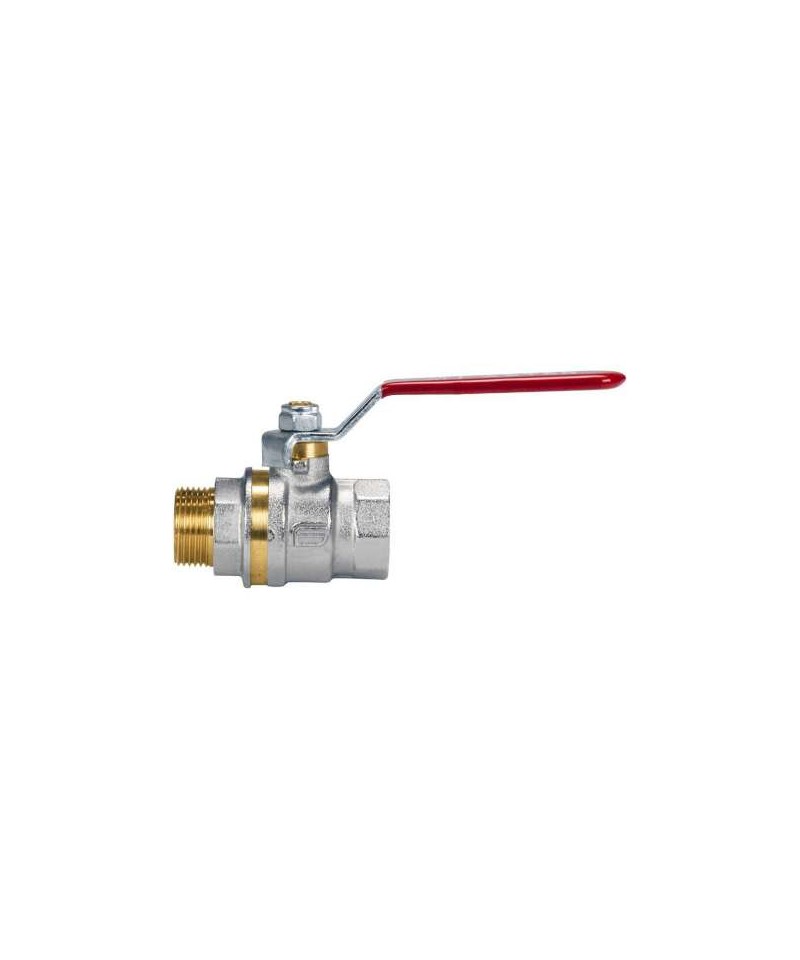

KUGELVENTIL EFFEBI ASTER 1" MF

K400BE10100 K4.0 KIT WASSERHAHN DUPLEX DN15 EK 3/4”

VERLÄNGERUNG Durchmesser 3/4 aus Messing für SPACE 90° Ventil

GERADES GASVENTIL MIT HALTER 1/2 ZOLL MÄNNLICH MÄNNLICH

Durchgang: total. Rote Stahlhebel
Stamm: bruchsicher.
Seiten-Dichtungen: hochbeständiges PTFE.
Oberdichtung: 3 Dichtungen:
1 PTFE-Ring - hoher Druck.
2 O-Ringe - niedriger Druck.

Einsatzgebiete:
Die ASTER-Serie garantiert gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Druckluft- und Landwirtschaftsanlagen.

Gewindeverbindungen:
• Standardmäßig mit Innen- und Außengewinde nach UNI ISO 228/1.

Bedienelemente:
Aluminiumhebel, Stahlhebel, Aluminium-Handrad, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit elektronischer Leckprüfung getestet.

MINI-KUGELVENTIL MÄNNLICH WEIBLICH D.1/2X1/2 AUSMESSING

Serie       EURO-KUGEL

Artikel  1900

Vollbohrkugelventil mit Pressverbindung/Pressverbindung Profil V, Aluminiumhebel.

Serie       EUROFLY

Artikel  600000

Schmetterlingsventil aus Messing, mit vollem Durchgang, F/F-Gewinde, mit Flussregelungssystem.

EINBAU-EINHEITSMISCHER TECO K401 ANSCHLUSS 3/4 EUROCONO

HEBEL AUS INOX 316L FÜR EFFEBI-VENTILE MODELL ASTER

Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis 40 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: insgesamt.
Ventilstängel: bruchsicher.
Seitenabdichtungen: hochfestes PTFE.
Obere Dichtung: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
die ASTER-Serie gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser- und Druckluftsystemen sowie in der Agrartechnik.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten    10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE-Ventil kombiniert in einem Artikel ein "L"-Fitting und ein Kugelventil.

Patented Frontklappe:
einfach zu bedienen.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht enge Kollektoranordnungen und die Verwendung von kompakten Unterputzkästen.
Durchgang:    gesamt.
Stängel:    explosionsgeschützt.
Seiten-Dichtungen:
hochbeständiges PTFE.
Obere Dichtung:
3 Dichtungen.
1 Dichtungsring aus hochbeständigem PTFE.
2 Niederdruck-O-Ringe.

Anwendungsbereiche:
Das SPACE-Ventil ist für Heizungsanlagen in Kollektoranordnungen geeignet.

Maße:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeenden:
• weiblich gemäß ISO 228/1.
• Übergang und Gelenk (metallische Dichtungsstelle O-Ring)

Bedienelemente:
rote, blaue, gelbe und schwarze Aluminiumklappen.

Die Fließrichtung ist außerdem durch die Markierung am Betätigungshahn erkennbar.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einem elektronisch gesteuerten Dichtheitstest geprüft.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten 40 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: insgesamt.
Spindel: bruchfest.
Seiten-Dichtungen: hochfester PTFE.
Oberdichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die ASTER-Serie garantiert gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Landwirtschaftsanwendungen.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: für Gas MOP5 (20)

SPEZIFISCHE EIGENSCHAFTEN:

• Das VENUS Ventil wurde gemäß der Norm EN331 für Kugelhähne für Gas bis zu 2" entworfen.
Durch seine konstruktiven Eigenschaften gewährleistet es eine hohe Betriebssicherheit bei niedrigen und sehr niedrigen Drücken, die für Gasanlagen typisch sind.

Durchlass: total.
Stiel: bruchsicher.
Seiten-Dichtungen: hochfester reiner PTFE.
obere Abdichtung: 4 Dichtungen
1 PTFE-Ring - hoher Druck.
2 konische PTFE-Gleitdichtungen
- mittlerer und niedriger Druck.
1 O-Ring - niedriger Druck.

Anwendungsbereiche:
Die VENUS-Serie wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(ATEX-Richtlinie 94/9/EG Gruppe Kategorie 2).

Gewindeverbindungen:
• Standardmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Hebel Aluminium, Flügel Aluminium, Hebel Stahl, quadratischer Deckel, Straßenanschlussdeckel, plombierbarer Deckel, sicherverschlussfähiger Flügel. Verfügbare Farben: gelb.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden 100% mit einem pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten 10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE-Ventil kombiniert in einem Artikel eine „L“-Baugruppe und ein Kugelventil.

Patenti gefederte Klappe:
einfach zu bedienen.
Knickventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht nah beieinanderliegende Kollektoren und den Einsatz von reduzierten Einbaukästen.
Durchgang:    vollständig.
Stange:    explosionssicher.
Seiten-Dichtungen:
hochfester PTFE.
Oberste Dichtung:
3 Dichtungen.
1 Hochfester PTFE-Ring.
2 Niederdruck-O-Ringe.

Einsatzbereiche:
Das SPACE-Ventil ist geeignet für Heizungsanlagen für Kollektorbatterien.

Größen:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeenden:
• weiblich nach ISO 228/1.
• Achse und Drehgelenk (metallische Dichtung O-Ring)

Betätigungselemente:
rot, blau, gelb und schwarz eloxierte Aluminiumklappe.

Die Flussrichtung kann zudem mittels der Markierung auf der Betätigungsstange erkannt werden.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit pneumatischen Dichtheitsprüfungen mit elektronischer Kontrolle getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten    10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE-Ventil vereint in einem Artikel ein „L“-Fitting und ein Kugelventil.

Patentierte Frontklappe:
einfache Handhabung.
Winkelventil:
schneller und kostengünstiger Einbau.
Kompaktes System:
ermöglicht enge Sammelgruppen und die Verwendung von reduzierten Unterputzdosen.
Durchgang:    vollständig.
Stange:    sprengsicher.
Seitendichtungen:
hochfeste PTFE.
Obere Dichtung:
3 Dichtungen.
1 hochfester PTFE-Ring.
2 Niederdruck-O-Ringe.

Anwendungsbereiche:
Das SPACE-Ventil ist für Heizungsanlagen für Sammelgruppen geeignet.

Maße:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeenden:
• weiblich nach ISO 228/1.
• Schaft und Drehverbinder (metallische Dichtung mit O-Ring)

Bedienelemente:
rote, blaue, gelbe und schwarze Aluminiumklappe.

Die Flussrichtung ist außerdem durch die Markierung an der Bedienstange erkennbar.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einem pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.

EUROFLY Serie

Artikel 600500

Messing-Kugelventil mit Anschluss, Durchgangsgröße M/F mit kurzer Hebel und Regelungssystem für den Durchfluss
