VERCHROMTER BRASSHAHN FÜR GAS 1/2X3/4 MF RECHTS MIT DREHSTÜCK

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten    von -10°C bis 100°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar

DETAILLIERTE EIGENSCHAFTEN:

Durchgang: gesamt.
Spindel: mit verstellbarem Sicherheitsstopfen.
Seitenpackungen: hochbeständiges PTFE.
Obere Abdichtung: DSS4® Dynamic Sealing System (internationales Patent)
4 kegelförmige Reibungsminderungen in PTFE mit automatischer Anpassung zur dynamischen Abdichtung
Ideales System für Anwendungen mit hoher Zyklenzahl, hohem und niedrigem Druck.

Einsatzzwecke:
Die DELTA DREIWEGE-VENTIL-Reihe mit vollem Durchgang wird verwendet, um den Fluss ohne Unterbrechung umzuleiten, und die Bedienung erfolgt wie bei einem normalen Ventil.
Es wird für die Wasserverteilung, industrielle und zivile Heizung, Wasserversorgungsanlagen, hydraulische und pneumatische Systeme für nicht aggressive Flüssigkeiten verwendet.
Es wird als Umstellventil eingesetzt.

Gewindespitzen:
• serienmäßig weiblich nach UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Aluminiumhebel.
Verfügbare Farben: schwarz.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % auf pneumatische Dichtheit mit elektronischer Kontrolle getestet.

Absperrventil mit Druckanschluss Punto arancio® und Sicherheitsgriff Key Click®

G2 Punto Arancio: Gaszählerventil mit Druckanschluss

Kugelventil für Gaszähler, zertifiziert nach der Norm UNI EN 331, kompakter Griff, der vorne sitzt:


• Druckanschluss Punto Arancio mit doppeltem Sicherheitsventil gegen Leckage
• Key Click-Technologie, die das Ventil abschließbar macht.

Gewinde entsprechen den Normen EN 10226-1 - ISO 228-1.

Gerade, Winkel- oder Bogenversionen mit oder ohne drehbarem Mutter für direkten Anschluss an den Zähler.
Betriebstemperatur -20°C + 60°C. MOP 5.

Hitzebeständigkeit bis 650°C für 30 Minuten.

GASVENTIL TECO 1" FF 90° FÜR DRUCKMESSGERÄT

TECHNISCHE MERKMALE:

Temperaturgrenzen: für Flüssigkeiten von -10°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar (20°C)

SPEZIFISCHE MERKMALE:
• Das MINIBALL-Ventil mit reduziertem Durchgang ist in einer großen Auswahl erhältlich, die eine erhebliche Vielseitigkeit bei der Anwendung ermöglicht, insbesondere wo der Platz begrenzt ist.

Einsatzbereiche:
aufgrund der geringen Baugröße und der Qualität der Verarbeitung wird das MINIBALL hauptsächlich in den sichtbaren Segmenten von Sanitäranlagen, in der Heiztechnik, im Bereich der Druckluft und als Ablassventil für Tanks verwendet.

Gewindeverbindungen:
• serienmäßig mit weiblichen und männlichen Anschlüssen nach UNI ISO 228/1. Auf Anfrage sind weibliche und männliche Anschlüsse nach UNI ISO 7/1 (UNI EN 10226) verfügbar.

Bedienelemente:
Hebel, Schraubendreherschlitz, verchromter Hebel.
Verfügbare Farben: schwarz und hochglanzverchromt.
• Für das Druck-/Temperaturdiagramm siehe Seite 41.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einem elektronisch gesteuerten Druckprüfstand getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -10°C bis 100°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: gesamt.
Stangen: mit einem Sicherheits-System für regulierbare Packung.
Seiten-Dichtungen: hochbeständiges PTFE.
Oberdichtung: DSS4® Dynamic Sealing System (internationale Patente)
4 konische reibungsarme Dichtungen aus PTFE mit automatischer Regelung für dynamische Dichtheit
Ideales System für Anwendungen mit hoher Zyklenzahl, Hoch- und Niederdruck.

Einsatzgebiete:
Die DELTA-Serie mit drei Wegen und vollem Durchgang wird verwendet, um den Fluss ohne Unterbrechung umzuleiten, und die Steuerung erfolgt wie bei einem normalen Ventil.
Sie wird zur Wasserversorgung, industrieller und zivilen Heizung, Wasser-, Hydraulik- und Pneumatiksystemen für nicht aggressive Flüssigkeiten eingesetzt.
Sie wird als Umstellventil verwendet.

Gewindeenden:
• serienmäßig mit weiblichen Gewinden nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel.
Verfügbare Farben: schwarz.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einem elektronisch gesteuerten pneumatischen Dichtheitsprüfung getestet.

TECHNISCHE MERKMALE:

Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: MOP5

SPEZIFISCHE MERKMALE:

Durchgang: reduziert.
Stange: bruchsicher.
Seiten-Dichtungen: hochfester reines PTFE.
Obere Abdichtung: 4 Dichtungen
1 PTFE-Ring
2 PTFE-Reibungsdichtungen mit konischer Form
selbstjustierend.
1 O-Ring.

Verwendungsbereiche:
Das VENUS ZÄHLERVENTIL wird nach dem Zähler verwendet und bietet die Möglichkeit, an einer Halterung angeschlossen zu werden, und ermöglicht die Druckprüfung über den 1/4” Druckanschluss, der sich unter der Klappe befindet.
Das VENUS ZÄHLERVENTIL erfüllt die Norm 7129, die vorschreibt: "Die Dichtigkeitsprüfung muss vor der Inbetriebnahme der Anlage unter Verwendung des speziellen Druckanschlusses hinter dem Beginnspunkt durchgeführt werden..." und dieser Druckanschluss kann Teil des Absperrventils sein.

Gewindeenden:
• Eingang: Drehgelenk 1"1/4 Zähleranschluss = ISO228
Ausgang: weiblicher Anschluss UNI ISO 7/1 (UNI EN 10226)

Betätigungselemente:
Aluminiumklappe in der standardmäßigen plombierbaren Version oder Version mit Schlüsselsperre mit 25 Codierungen.

• Auf Anfrage ist der Schlüssel Passepartout
oder der Räumungsschlüssel (K031A001) erhältlich.

• Die Dichtungen des Zähleranschlusses sind nicht im Lieferumfang enthalten.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden 100% bei pneumatischer Dichtigkeitsprüfung getestet.

R4 - VENTIL MIT SCHNELLVERBINDUNG AM FLEXIBLEN SCHLACHT

DIN-EN15069 VERSION FÜR FLEXIBLE SCHLÄUCHE DIN-EN14800

Verchromtes Absperrventil mit Kugel und doppeltem beweglichem Deckel
• Kugelgehäuse aus CW617N Messing
• Verchromte Kugel

• Dichtungen aus EPDM
• Nenndruck: 16bar
• Maximale Betriebstemperatur: 95°C • Anschlüsse: weiblich-weiblich

TECHNISCHE MERKMALE:

Temperaturgrenzen: für Medien von -10°C bis 100°C
Druckgrenzen: für Medien bis maximal 10 bar

SPEZIFISCHE MERKMALE:

Durchgang: gesamt.
Spindel: mit Sicherheitssystem und verstellbarem Stopfen.
Seiten-Dichtungen: hochbeständiges PTFE.
Oberdichtung: DSS4® Dynamic Sealing System (internationale Patentanmeldung)
4 selbstregulierende PTFE-Konusse für dynamische Dichtungen
Ideal für Anwendungen mit hoher Zykluszahl, Hoch- und Niederdruck.

Verwendungsbereiche:
Die DELTA-Serie mit drei Wegen und Gesamt-Durchgang wird verwendet, um den Fluss ohne Stopp abzuleiten, und die Bedienung erfolgt wie bei einem normalen Ventil.
Sie wird zur Verteilung von Wasser, in der industriellen und zivilen Heizung, in Wasser-, Hydraulik- und Pneumatik-Anlagen für nicht aggressive Medien eingesetzt.
Sie wird als Umleitungsventil verwendet.

Gewindebereiche:
• serienmäßig mit weiblichen Anschlüssen nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Hebel aus Aluminium.
Verfügbare Farben: schwarz.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit elektronisch gesteuerten Pneumatik-Dichtheitsprüfungen getestet.

oberer Dichtungsring: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische PTFE-Gleitringe - mittlerer und Niederdruck.
1 O-Ring - Niederdruck.

Anwendungsbereiche:
Die Serie VENUS wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/EG Kategorie Gruppe 2).

Gewindeenden:
• serienmäßig mit weiblichem und männlichem Gewinde nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Aluminiumflügel, Hebel

Durchgang: total. Rotes Stahlhebel
Spindel: bruchsicher.
Seiten-Dichtungen: hochbeständiges PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:
Die ASTER-Serie gewährleistet gute Leistungen in Industrie- und Wohnheizungsanlagen, Wasser-, Pneumatik- und Agrar-Anwendungen.

Gewindeköpfe:
• Standardmäßig weiblich und männlich gemäß UNI ISO 228/1.

Betätigungselemente:
Alulever, Stahlhebel, Aluminium-Schmetterling, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einem elektronisch gesteuerten Druckprüfstand getestet.

Edelstahlhebel 316L für Ventile EFFEBI Modell ASTER

EINBAU-ARMATURE TECO MIT DREI AUSGÄNGEN K204DC10100

K204DC10100 K2.4 KIT COLL. GAS MONO INT. 3 VIE TC 1”-3/4”

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: für Gas MOP5 (20)

SPEZIFISCHE EIGENSCHAFTEN:

• Das VENUS-Ventil wurde nach der Norm EN331 für Kugelventile für Gas bis 2“ entworfen.
Dank seiner Konstruktionsmerkmale gewährleistet es eine hohe Betriebssicherheit bei niedrigen und sehr niedrigen Drücken, die für Gasversorgungsanlagen typisch sind.

Durchgang: total.
Stangen: bruchsicher.
Seiten-Dichtungen: hochfester PTFE.
oberer Dichtungsbereich: 4 Dichtungen
1 PTFE-Ring - hoher Druck.
2 konische PTFE-Reibungsdichtungen
- mittlerer und niedriger Druck.
1 O-Ring - niedriger Druck.

Anwendungsbereiche:
Die VENUS-Serie wird besonders in Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/EG Kategorie 2).

Gewindeverbindungen:
• standardmäßig weiblich und männlich gemäß UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Griff aus Aluminium, Aluminium-Schmetterlingsventil, Stahlgriff, quadratische Kappe, Straßenanschlusskappe, plombierbare Kappe, schließbare Schmetterlingsklappe. Verfügbare Farben: gelb.

alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einem elektronisch kontrollierten pneumatischen Dichtheitstest getestet.

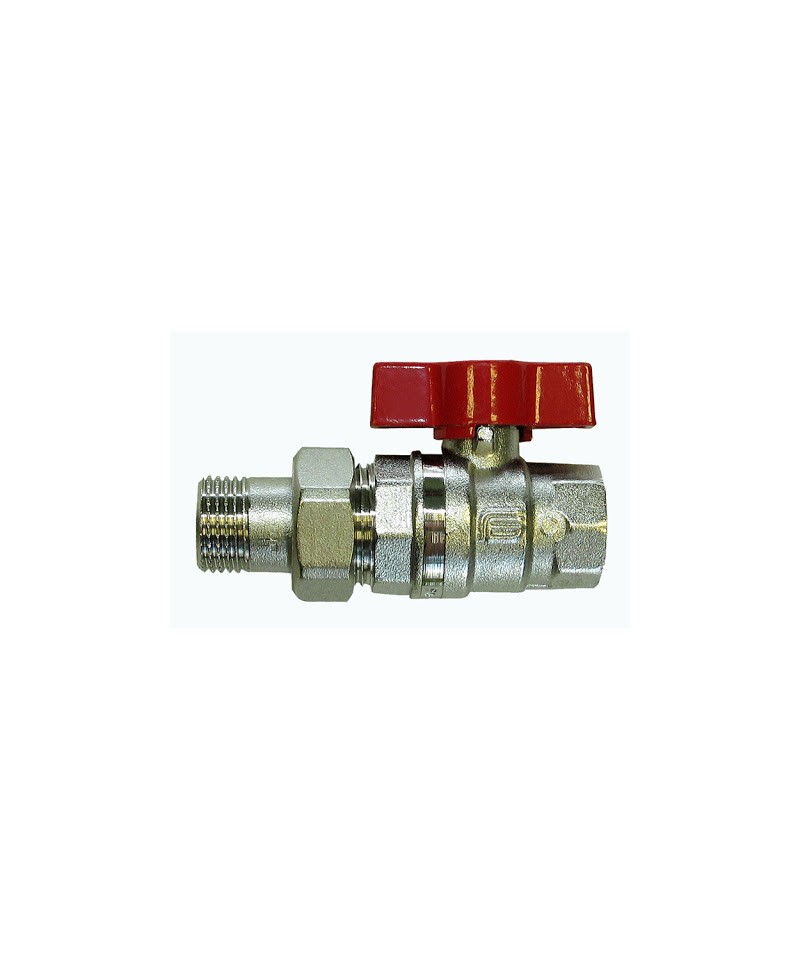

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis 25 bar

SPEZIFISCHE EIGENSCHAFTEN:

• Der KOLLEKTOR O hat die gleichen Dichtungseigenschaften wie die Serie ASTER, von der er abgeleitet ist.

Durchgang: total.
Ventilstamm: bruchsicher.
Seiten Dichtungen: hochfester PTFE.
Obere Dichtung: 3 Dichtungen:
1 Ring aus PTFE - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:
es ist für Heizungsanlagen für Kollektorbatterien geeignet.

Gewindeadaptierungen:
• serienmäßig mit Innengang gemäß UNI ISO 228/1.
• Schaft und Drehgelenk (metallische Dichtung mit O-Ring).

Bedienelemente:
Aluminium-Schmetterlingsventil.
Verfügbare Farben: schwarz, rot und blau.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einer pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.
