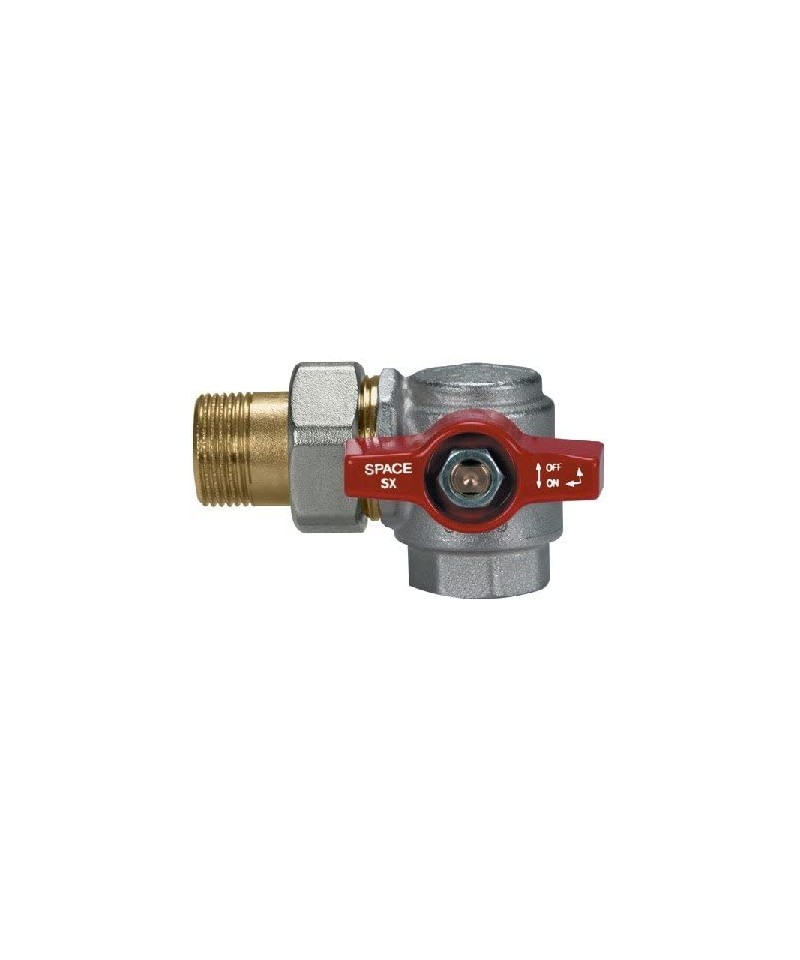

KUGELVENTIL EFFEBI SPACE 90° 3/4 LINKS

ABSCHNEIDEBLECH AUS SCHWEREM BRASS PN16

TECHNISCHE MERKMALE:

Temperaturgrenzen: für Flüssigkeiten von -10°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar (20°C)

SPEZIFISCHE MERKMALE:
• Das MINIBALL-Ventil mit reduziertem Durchfluss ist in einer breiten Palette erhältlich, die eine beträchtliche Vielfalt an Einsätzen ermöglicht, insbesondere dort, wo der Platz begrenzt ist.

Anwendungsbereiche:
Aufgrund des begrenzten Platzes und der Qualität der Verarbeitung wird das MINIBALL hauptsächlich in den sichtbaren Segmenten der Sanitäranlagen, in der Heiztechnik, im Bereich der Druckluft und als Ablassventil für Tanks eingesetzt.

Gewindeverbindungen:
• Standardmäßig mit Innen- und Außengewinde gemäß UNI ISO 228/1. Auf Anfrage sind Innen- und Außengewinde gemäß UNI ISO 7/1 (UNI EN 10226) erhältlich.

Bedienorgane:
Hebel, Schraubendreherausschnitt, verchromter Hebel.
Verfügbare Farben: schwarz und glänzend verchromt.
• Für das Druck-/Temperaturdiagramm siehe Seite 41.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einer pneumatSharesTests mit elektronischer Überwachung getestet.

oberer Dichtungsring: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische PTFE-Reibungsdichtungen
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Anwendungsbereiche:
Die VENUS-Serie wird besonders für Gasverteilungssysteme der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Richtlinie 94/9/EG Gruppe Kategorie 2).

Gewindeeinsätze:
• standardmäßig weiblich und männlich nach den Normen UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Aluminiumschmetterling, Stahlhebel, quadratische Kappe, Straßensteckdosenkappe, plombierbare Kappe, versiegelbarer Schmetterling. Verfügbare Farben: gelb.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einer elektronisch gesteuerten pneumatischen Dichtheitsprüfung getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: für Gas MOP5 (20)

SPEZIFISCHE EIGENSCHAFTEN:

• Das VENUS Ventil wurde gemäß der Norm EN331 für Kugelhähne für Gas bis zu 2" entworfen.
Durch seine konstruktiven Eigenschaften gewährleistet es eine hohe Betriebssicherheit bei niedrigen und sehr niedrigen Drücken, die für Gasanlagen typisch sind.

Durchlass: total.
Stiel: bruchsicher.
Seiten-Dichtungen: hochfester reiner PTFE.
obere Abdichtung: 4 Dichtungen
1 PTFE-Ring - hoher Druck.
2 konische PTFE-Gleitdichtungen
- mittlerer und niedriger Druck.
1 O-Ring - niedriger Druck.

Anwendungsbereiche:
Die VENUS-Serie wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(ATEX-Richtlinie 94/9/EG Gruppe Kategorie 2).

Gewindeverbindungen:
• Standardmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Hebel Aluminium, Flügel Aluminium, Hebel Stahl, quadratischer Deckel, Straßenanschlussdeckel, plombierbarer Deckel, sicherverschlussfähiger Flügel. Verfügbare Farben: gelb.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden 100% mit einem pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.

EUROFLY Serie

Artikel 600500

Messing-Kugelventil mit Anschluss, Durchgangsgröße M/F mit kurzer Hebel und Regelungssystem für den Durchfluss

ABSCHNITTVENTIL AUS SCHWEREM BRASS PN16

K400BE10100 K4.0 KIT WASSERHAHN DUPLEX DN15 EK 3/4”

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: für Gas MOP5 (20)

SPEZIFISCHE EIGENSCHAFTEN:

• Das VENUS-Ventil wurde gemäß der Norm EN331 für Kugelventile für Gas bis zu 2" entwickelt.
Durch seine konstruktiven Merkmale garantiert es eine hohe Betriebssicherheit bei niedrigen und sehr niedrigen Drücken, wie sie in Gasinstallationen vorkommen.

Durchgang: total.
Stamm: druckfest.
Seitenstopfpackungen: hochbeständiges PTFE.
Obere Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische Antreibdichtungen aus PTFE
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Verwendungsbereiche:
Die VENUS-Serie wird besonders in Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/EG Gruppe Kategorie 2).

Gewindeelemente:
• Standardmäßig weiblich und männlich gemäß UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Hebel Aluminium, Aluminium-Schmetterling, Stahlhebel, quadratische Abdeckung, Straßenanschlussabdeckung, plombierbare Abdeckung, dichtbare Schmetterlinge. Verfügbare Farben: gelb.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einer pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.

Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis 40 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: insgesamt.
Ventilstängel: bruchsicher.
Seitenabdichtungen: hochfestes PTFE.
Obere Dichtung: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
die ASTER-Serie gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser- und Druckluftsystemen sowie in der Agrartechnik.

GERADES GASVENTIL MIT HALTER 1/2 ZOLL MÄNNLICH MÄNNLICH

Durchgang: total. Roter Stahlhebel
Gewinde: bruchfest.
Seiten-Dichtungen: hochtemperaturbeständiges PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Verwendungsbereiche:
Die ASTER-Serie gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Druckluft- und Agraranlagen.

Gewindedurchführungen:
• Standard weiblich und männlich nach UNI ISO 228/1.

Bedienelemente:
Aluminiumhebel, Stahlhebel, Aluminiumflügel, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einer pneumatischen Leckageprüfung unter elektronischer Kontrolle getestet.

oberer Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische antifriktive Dichtungen aus PTFE
- mittlerer und Niederdruck.
1 O-Ring - Niederdruck.

Verwendungsbereiche:
Die VENUS-Serie wird besonders in Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(Norm ATEX 94/9/EG Gruppe Kategorie 2).

Gewindeadapter:
• Standardmäßig weiblich und männlich nach Norm UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Aluminium-Mutter, Lev

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Fluide von -10°C bis 100°C
Druckgrenzen: für Fluide bis maximal 10 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: total.
Ventilstamm: mit einstellbarem Sicherheits-Premistop-System.
Seiten-Dichtungen: hoch resistentes PTFE.
Obere Dichtung: DSS4® Dynamic Sealing System (internationale Patente)
4 selbstregelnde PTFE-Kegelzylinder-Dichtungen mit dynamischer Dichtheit
Ideales System für Anwendungen mit hoher Zyklenzahl, hohem und niedrigem Druck.

Einsatzbereiche:
Die DELTA-Serie mit drei Wegen und totalem Durchgang wird verwendet, um den Fluss ohne Unterbrechung umzuleiten, und die Betätigung erfolgt wie bei einem normalen Ventil.
Sie wird für Wasserverteilung, industrielle und zivile Heizungen, Wasserversorgungsanlagen, hydraulische und pneumatische Systeme für nicht aggressive Medien eingesetzt.
Sie wird als Umstellventil verwendet.

Gewindeenden:
• Standardmäßig mit weiblichem Anschluss nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel.
Verfügbare Farben: schwarz.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einer elektronisch gesteuerten pneumatischen Dichtheitsprüfung getestet.

Durchgang: total. Rotes Stahlhebel
Spindel: bruchsicher.
Seiten-Dichtungen: hochbeständiges PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:
Die ASTER-Serie gewährleistet gute Leistungen in Industrie- und Wohnheizungsanlagen, Wasser-, Pneumatik- und Agrar-Anwendungen.

Gewindeköpfe:
• Standardmäßig weiblich und männlich gemäß UNI ISO 228/1.

Betätigungselemente:
Alulever, Stahlhebel, Aluminium-Schmetterling, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einem elektronisch gesteuerten Druckprüfstand getestet.

Serie       EUROFLY

Artikel  600000

Schmetterlingsventil aus Messing, mit vollem Durchgang, mit Innengewinde, ausgestattet mit einem Durchflussregulierungs-system.

Serie       EUROFLY

Artikel  600000

Absperrklappe aus Messing, mit Durchgang, mit F/F-Gewinde und Flussregulierungsmechanismus.
