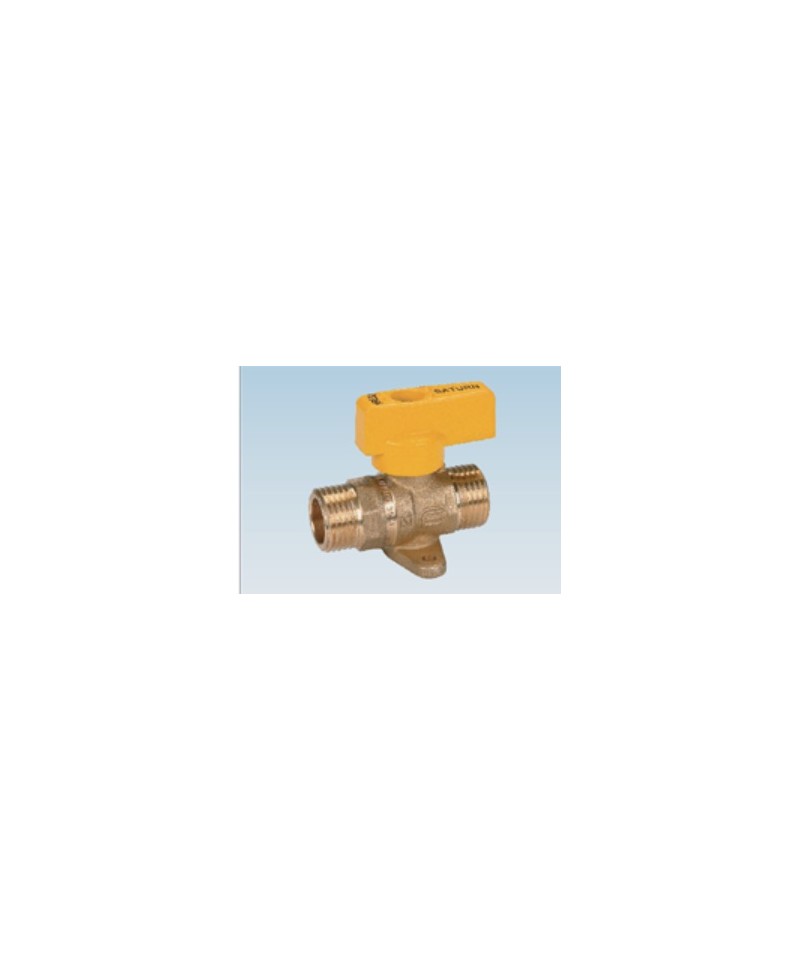

GERADES GASVENTIL MIT HALTER 1/2 ZOLL MÄNNLICH MÄNNLICH

Serie EUROFLY

Artikel 600500

Absperrventil aus Messing mit Anschluss, mit vollem Durchgang M/F und kurzer Hebel sowie Flussreguliersystem

MINI KUGELVENTIL MÄNNLICH WEIBLICH D.3/8X3/8' AUS BRASS

TECHNISCHE MERKMALE:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten 10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE MERKMALE:

Das SPACE-Ventil vereint in einem einzigen Artikel ein "L"-Fitting und ein Kugelventil.

Patentierte Frontklappe:
einfache Handhabung.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht nah beieinander liegende Kollektoren und die Verwendung von reduzierten Einbauboxen.
Durchgang:    gesamt.
Stangensystem:    schlagfest.
Seiten-Dichtungen:
hochfester PTFE.
Obere Dichtung:
3 Dichtungen.
1 hochfester PTFE-Ring.
2 Niederdruck-O-Ringe.

Verwendungsbereiche:
Das SPACE-Ventil ist für Heizungsanlagen geeignet, um Kollektorbatterien zu verbinden.

Größen:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeenden:
• weiblich gemäß ISO 228/1.
• Gabel und Draht (metallische Dichtung O-Ring)

Betätigungselemente:
roter, blauer, gelber und schwarzer Aluminiumflügel.

Die Fließrichtung ist zudem durch die Markierung am Betätigungsschaft erkennbar.

Alle Ventile entsprechen der Richtlinie 97/23/CE und werden zu 100% mit einem pneumatischen Dichtheitstest unter elektronischer Kontrolle geprüft.

Eigenschaften

• Entnehmbares Kugelventil mit Messinggehäuse und Top Entry®-System, konform mit der Norm DIN EN 13828, mit leichtem „Soft Turn®“-Betätigung, komplett mit überprüfbarem Gehäuse.
• Schließen und Öffnen durch Betätigung des Griffs oder durch Vorbereitung mit Motor E104.
• Manuell mit schließbarem Deckel mit Magnetverschluss, erhältlich in vier Ausführungen.

Anwendungsbereich

• Für kaltes und warmes Trinkwasser
• Sanitäranlagen

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: für Gas MOP5 (20)

SPEZIFISCHE EIGENSCHAFTEN:

• Das VENUS-Ventil wurde nach der Norm EN331 für Kugelventile für Gas bis 2“ entworfen.
Dank seiner Konstruktionsmerkmale gewährleistet es eine hohe Betriebssicherheit bei niedrigen und sehr niedrigen Drücken, die für Gasversorgungsanlagen typisch sind.

Durchgang: total.
Stangen: bruchsicher.
Seiten-Dichtungen: hochfester PTFE.
oberer Dichtungsbereich: 4 Dichtungen
1 PTFE-Ring - hoher Druck.
2 konische PTFE-Reibungsdichtungen
- mittlerer und niedriger Druck.
1 O-Ring - niedriger Druck.

Anwendungsbereiche:
Die VENUS-Serie wird besonders in Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/EG Kategorie 2).

Gewindeverbindungen:
• standardmäßig weiblich und männlich gemäß UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Griff aus Aluminium, Aluminium-Schmetterlingsventil, Stahlgriff, quadratische Kappe, Straßenanschlusskappe, plombierbare Kappe, schließbare Schmetterlingsklappe. Verfügbare Farben: gelb.

alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einem elektronisch kontrollierten pneumatischen Dichtheitstest getestet.

MINI-KUGELVENTIL MÄNNLICH WEIBLICH D.1/2X1/2 AUSMESSING

Serie EURO-KUGEL

Artikel 1900

Voll Durchgang Kugelventil mit pressbarem V-Profil, Aluminiumhebel.

EUROFLY MÄNNLICH WEIBLICH

Butterfly-Ventil aus Messing, mit vollem Durchgang, mit M/F-Gewinde, mit Durchflussregulierungsystem

Für detailliertere Eigenschaften siehe angehängtes PDF

Serie       EUROFLY

Artikel  600000

Absperrklappe aus Messing, mit vollem Durchgang, mit Innengewinde F/F, mit einem Flussregulierungssystem.

VERCHROMIERTER MESSINGHAHN FÜR GAS 1/2X1/2 MF QUADRAT MIT DREHGRIFF

Durchgang: total. Rote Stahlhebel
Spindel: platzsicher.
Seitenpackungen: hochfester PTFE.
Oberverpackung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die ASTER-Serie gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasseranlagen, pneumatischen und landwirtschaftlichen Anwendungen.

Gewindeenden:
• Standardmäßig weiblich und männlich nach Norm UNI ISO 228/1.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterlingsventil, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit pneumatischem Dichtheitsprüfung unter elektronischer Kontrolle getestet.

Serie       EUROFLY

Artikel  600000

Schmetterlingsventil aus Messing, mit vollem Durchgang, F/F-Gewinde, mit Flussregelungssystem.

VERLÄNGERUNG Durchmesser 3/4 aus Messing für SPACE 90° Ventil

K400BE10100 K4.0 KIT WASSERHAHN DUPLEX DN15 EK 3/4”

Durchgang: total.Rote Aluminium-Flügelhebel
Stängel: bruchsicher.
Seiten-Dichtungen: hochfester PTFE.
Oberer Dichtung: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die Serie ASTER gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Landwirtschaftsanwendungen.

Gewindeenden:
• serienmäßig weiblich und männlich nach UNI ISO 228/1.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminiumflügel, RALLENTY Handrad.

DIAMERTISCH AUS SCHWEREM BRASS PN16
