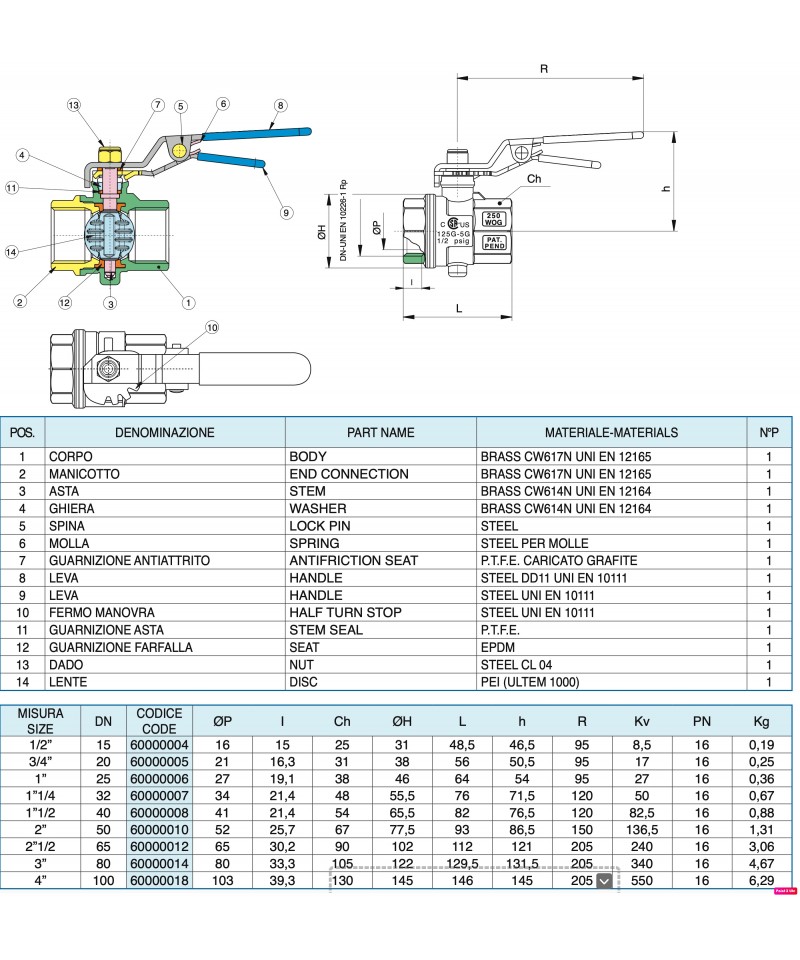

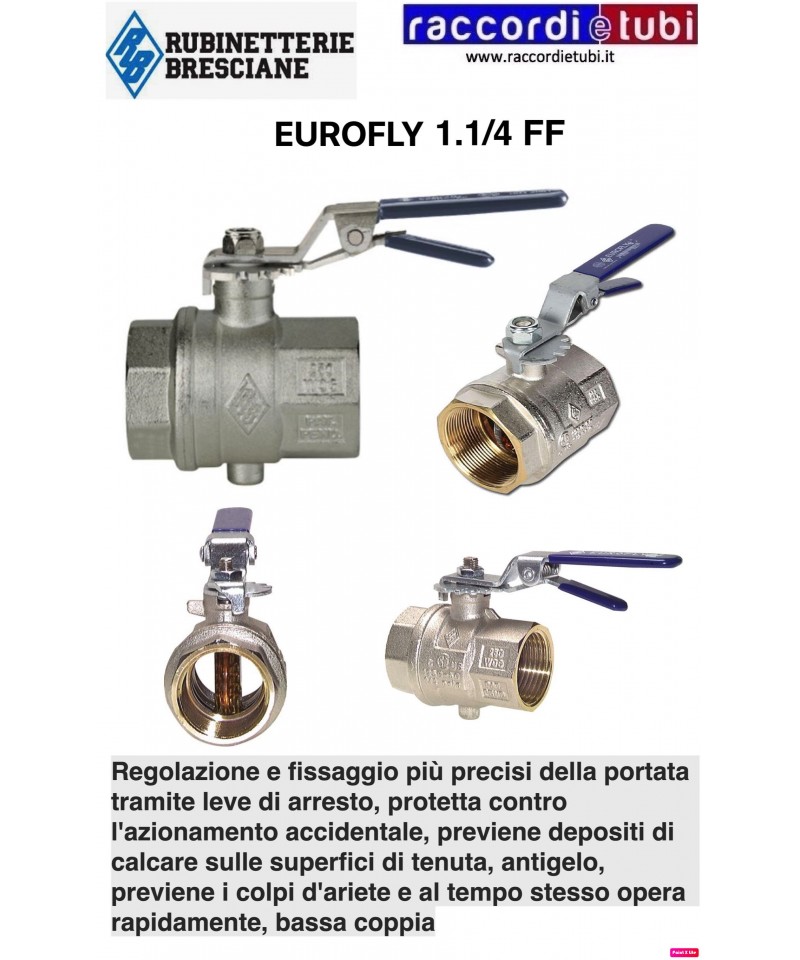

VENTIL EUROFLY 1.1/4 FF ART.600.0007

CHROMATIERTES BRASSVENTIL FÜR GAS 1/2X1/2 MF GERAD MIT DREHTELLER

oberer Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische antifriktive Dichtungen aus PTFE
- mittlerer und Niederdruck.
1 O-Ring - Niederdruck.

Verwendungsbereiche:
Die VENUS-Serie wird besonders in Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(Norm ATEX 94/9/EG Gruppe Kategorie 2).

Gewindeadapter:
• Standardmäßig weiblich und männlich nach Norm UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Aluminium-Mutter, Lev

oberer Sitz: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische Antifriktionsdichtungen aus PTFE
- Mitteldruck und Niederdruck.
1 O-Ring - Niederdruck.

Anwendungsbereiche:
Die VENUS-Serie wird besonders für Gasverteilungsanlagen der 1., 2. und 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/EG Gruppe Kategorie 2).

Gewindeenden:
• Standardmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Aluminium-Schmetterventil,

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten    von -10°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar (20°C)

SPEZIFISCHE EIGENSCHAFTEN:
• Das MINIBALL-Ventil mit reduziertem Durchgang ist in einer breiten Palette erhältlich, die eine erhebliche Vielfalt an Anwendungen ermöglicht, insbesondere dort, wo der Platz begrenzt ist.

Einsatzbereiche:
Aufgrund der kompakten Bauweise und der Qualität der Oberflächenbearbeitung wird das MINIBALL hauptsächlich in den sichtbaren Bereichen von sanitären Anlagen, in der Heizungsinstallation, im Bereich der Druckluft und zur Entleerung von Tanks eingesetzt.

Gewindeenden:
• Serienmäßig mit Innen- und Außengewinde nach UNI ISO 228/1. Auf Anfrage sind Innen- und Außengewinde nach UNI ISO 7/1 (UNI EN 10226) erhältlich.

Betätigungselemente:
Hebel, Kreuzschlitzschnitt, verchromter Hebel.
Verfügbare Farben: schwarz und glänzend verchromt.
• Für Diagramm Druck/Temperatur siehe Seite 41.

Alle Ventile erfüllen die Richtlinie 97/23/EG und werden zu 100% mit einer pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -10°C bis 100°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar

SPEZIFISCHE MERKMALE:

Durchgang: gesamt.
Stange: mit sicherem System und verstellbarem Druckring.
Seitenabdichtungen: hochresistentes, reines PTFE.
Obere Abdichtung: DSS4® Dynamic Sealing System (internationales Patent)
4 selbstregulierende konische PTFE-Gleitdichtungen mit dynamischer Dichtung
Ideales System für Anwendungen mit hoher Zykluszahl, Hoch- und Niederdruck.

Einsatzgebiete:
Die DELTA-Serie mit vollem Durchgang wird zur Umleitung des Flusses ohne Unterbrechung verwendet, und die Bedienung erfolgt wie bei einem normalen Ventil.
Sie wird für die Wasserverteilung, industrielle und ziviltechnische Heizungen, Wasser-, Hydraulik- und Pneumatiksysteme für nicht aggressive Flüssigkeiten eingesetzt.
Sie wird als Umleitventil verwendet.

Gewindeenden:
• Standard-Gewinde weiblich nach UNI ISO 7/1 (UNI EN 10226).

Bedienorgane:
Hebel aus Aluminium.
Verfügbare Farben: schwarz.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit elektronisch überwachten pneumatischen Dichtheitsprüfungen getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten    von -10°C bis 100°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar

DETAILLIERTE EIGENSCHAFTEN:

Durchgang: gesamt.
Spindel: mit verstellbarem Sicherheitsstopfen.
Seitenpackungen: hochbeständiges PTFE.
Obere Abdichtung: DSS4® Dynamic Sealing System (internationales Patent)
4 kegelförmige Reibungsminderungen in PTFE mit automatischer Anpassung zur dynamischen Abdichtung
Ideales System für Anwendungen mit hoher Zyklenzahl, hohem und niedrigem Druck.

Einsatzzwecke:
Die DELTA DREIWEGE-VENTIL-Reihe mit vollem Durchgang wird verwendet, um den Fluss ohne Unterbrechung umzuleiten, und die Bedienung erfolgt wie bei einem normalen Ventil.
Es wird für die Wasserverteilung, industrielle und zivile Heizung, Wasserversorgungsanlagen, hydraulische und pneumatische Systeme für nicht aggressive Flüssigkeiten verwendet.
Es wird als Umstellventil eingesetzt.

Gewindespitzen:
• serienmäßig weiblich nach UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Aluminiumhebel.
Verfügbare Farben: schwarz.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % auf pneumatische Dichtheit mit elektronischer Kontrolle getestet.

Oberer Dichtungsring: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Metall-Dichtungen gegen Reibung
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Verwendungsbereiche:
Die Serie VENUS wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/CE, Kategorie 2).

Gewindeenden:
• serienmäßig weiblich und männlich nach den Normen UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Aluminiumhebel, Aluminiumflügel.

EUROFLY-Serie

Artikel 600500

Butterfly-Ventil aus Messing mit Anschluss, mit vollflächigem M/F-Durchgang, kurzer Hebel und Flussregelungssystem

Serie EURO-KUGEL

Artikel 1900

Voll Durchgang Kugelventil mit pressbarem V-Profil, Aluminiumhebel.

K400B110100 K4.0 KIT VALV. WASSER C/F DN15 F 1/2”

K4 VERTEILUNGS- UND ABSCHNEIDESYSTEM FÜR SANITÄRANLAGEN

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten: 10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHEN EIGENSCHAFTEN:

Das SPACE Ventil vereint in einem einzigen Artikel ein "L"-Fitting und ein Kugelventil.

Patentierte Frontklappe:
einfach zu bedienen.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht nahe beieinander liegende Kollektoren und die Verwendung von kompakten Einbaukästen.
Durchgang:    vollständig.
Stange:    explosionsgeschützt.
Seiten-Dichtungen:
Hochfester PTFE.
Obere Dichtung:
3 Dichtungen.
1 Hochfester PTFE-Ring.
2 Niederdruck-O-Ringe.

Anwendungsbereiche:
Das SPACE Ventil ist für Heizungsanlagen zu den Kollektoren geeignet.

Maße:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeverbindungen:
• weiblich gemäß ISO 228/1.
• Schaft und Drehriegel (metallische Dichtung O-Ring)

Betätigungselemente:
rotes, blaues, gelbes und schwarzes Aluminiumklappenschau.

Die Flussrichtung ist zudem durch die Markierung am Betätigungsschaft erkennbar.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einem elektronisch gesteuerten pneumatischen Dichtheitsprüfung getestet.

• VENTILE
• KUGEL - KONISCHES MALE
• MANUELL
• DURCHGANG
• HEBEL ODER KLAPPE
• IDEAL FÜR DEN ZÄHLER - VERSCHLUSS

VERLÄNGERUNG Durchmesser 3/4 aus Messing für SPACE 90° Ventil

Durchgang: total. Rote Stahlhebel
Spindel: platzsicher.
Seitenpackungen: hochfester PTFE.
Oberverpackung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die ASTER-Serie gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasseranlagen, pneumatischen und landwirtschaftlichen Anwendungen.

Gewindeenden:
• Standardmäßig weiblich und männlich nach Norm UNI ISO 228/1.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterlingsventil, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit pneumatischem Dichtheitsprüfung unter elektronischer Kontrolle getestet.

Durchgang: total. Rote Aluminium-Schmetterlingshebel
Stamm: explosionssicher.
Seiten-Dichtungen: hochbeständiges, reines PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die Serie ASTER gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Druckluft- und Landwirtschaftsanlagen.

Gewindeenden:
• Serienmäßig weiblich und männlich nach UNI ISO 228/1 Norm.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterling, RALLENTY Handrad.
