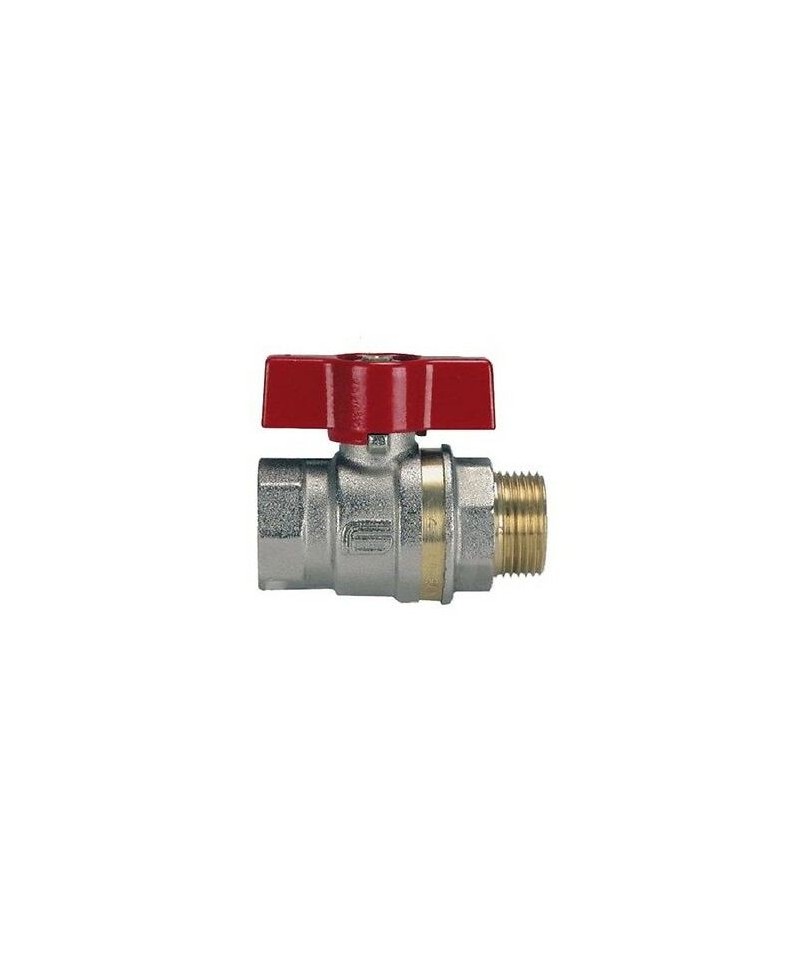

KUGELVENTIL EFFEBI ASTER FARF.3/4 MF

Durchfluss: total. Rote Stahlhebel
Stamm: druckfest.
Seiten-Dichtungen: hochfester PTFE.
Obere Abdichtung: 3 Dichtungen:
1 Ring aus PTFE - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsgebiete:
Die ASTER-Serie gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Landwirtschaftsanlagen.

Gewindeköpfe:
• standardmäßig weiblich und männlich nach UNI ISO 228/1.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterventil, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/CE und werden zu 100 % mit pneumatischem Dichtheitsprüfungen unter elektronischer Kontrolle getestet.

TECHNISCHE MERKMALE:

Temperaturgrenzen: für Flüssigkeiten von -10°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar (20°C)

SPEZIFISCHE MERKMALE:
• Das MINIBALL-Ventil mit reduziertem Durchgang ist in einer großen Auswahl erhältlich, die eine erhebliche Vielseitigkeit bei der Anwendung ermöglicht, insbesondere wo der Platz begrenzt ist.

Einsatzbereiche:
aufgrund der geringen Baugröße und der Qualität der Verarbeitung wird das MINIBALL hauptsächlich in den sichtbaren Segmenten von Sanitäranlagen, in der Heiztechnik, im Bereich der Druckluft und als Ablassventil für Tanks verwendet.

Gewindeverbindungen:
• serienmäßig mit weiblichen und männlichen Anschlüssen nach UNI ISO 228/1. Auf Anfrage sind weibliche und männliche Anschlüsse nach UNI ISO 7/1 (UNI EN 10226) verfügbar.

Bedienelemente:
Hebel, Schraubendreherschlitz, verchromter Hebel.
Verfügbare Farben: schwarz und hochglanzverchromt.
• Für das Druck-/Temperaturdiagramm siehe Seite 41.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einem elektronisch gesteuerten Druckprüfstand getestet.

MINI-KUGELVENTIL MÄNNLICH WEIBLICH D.1/2X1/2 AUSMESSING

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten    10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE-Ventil vereint in einem Artikel ein „L“-Fitting und ein Kugelventil.

Patentierte Frontklappe:
einfache Handhabung.
Winkelventil:
schneller und kostengünstiger Einbau.
Kompaktes System:
ermöglicht enge Sammelgruppen und die Verwendung von reduzierten Unterputzdosen.
Durchgang:    vollständig.
Stange:    sprengsicher.
Seitendichtungen:
hochfeste PTFE.
Obere Dichtung:
3 Dichtungen.
1 hochfester PTFE-Ring.
2 Niederdruck-O-Ringe.

Anwendungsbereiche:
Das SPACE-Ventil ist für Heizungsanlagen für Sammelgruppen geeignet.

Maße:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeenden:
• weiblich nach ISO 228/1.
• Schaft und Drehverbinder (metallische Dichtung mit O-Ring)

Bedienelemente:
rote, blaue, gelbe und schwarze Aluminiumklappe.

Die Flussrichtung ist außerdem durch die Markierung an der Bedienstange erkennbar.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einem pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.

Durchgang: total. Rotem Stahlhebel
Stem: bruchfest.
Seitenabdichtungen: hochfeste PTFE.
Obere Dichtung: 3 Dichtungen:
1 Ring aus PTFE - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:
Die Serie ASTER gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Druckluft- und Landwirtschaftsanlagen.

Gewindeeingänge:
• Serienmäßig weiblich und männlich nach UNI ISO 228/1.

Bedienorgane:
Alulever, Stahlhebel, Aluminium-Schmetterlingsventil, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einer pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -10°C bis 100°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: gesamt.
Stangen: mit einem Sicherheits-System für regulierbare Packung.
Seiten-Dichtungen: hochbeständiges PTFE.
Oberdichtung: DSS4® Dynamic Sealing System (internationale Patente)
4 konische reibungsarme Dichtungen aus PTFE mit automatischer Regelung für dynamische Dichtheit
Ideales System für Anwendungen mit hoher Zyklenzahl, Hoch- und Niederdruck.

Einsatzgebiete:
Die DELTA-Serie mit drei Wegen und vollem Durchgang wird verwendet, um den Fluss ohne Unterbrechung umzuleiten, und die Steuerung erfolgt wie bei einem normalen Ventil.
Sie wird zur Wasserversorgung, industrieller und zivilen Heizung, Wasser-, Hydraulik- und Pneumatiksystemen für nicht aggressive Flüssigkeiten eingesetzt.
Sie wird als Umstellventil verwendet.

Gewindeenden:
• serienmäßig mit weiblichen Gewinden nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel.
Verfügbare Farben: schwarz.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einem elektronisch gesteuerten pneumatischen Dichtheitsprüfung getestet.

K400BE10100 K4.0 KIT WASSERHAHN DUPLEX DN15 EK 3/4”

VERLÄNGERUNG Durchmesser 3/4 aus Messing für SPACE 90° Ventil

obere Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Reibungsdichtungen
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Anwendungsbereiche:
Die VENUS-Serie wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/CE Gruppe Kategorie 2).

Gewindespitzen:
• standardmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Aluminiumhebel, Aluminium-Schmetterling, Hebe

K400B110100 K4.0 KIT VALV. WASSER C/F DN15 F 1/2”

K4 VERTEILUNGS- UND ABSCHNEIDESYSTEM FÜR SANITÄRANLAGEN

EUROFLY MÄNNLICH WEIBLICH

Butterfly-Ventil aus Messing, mit vollem Durchgang, mit M/F-Gewinde, mit Durchflussregulierungsystem

Für detailliertere Eigenschaften siehe angehängtes PDF

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten    10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE-Ventil vereint in einem Artikel ein "L"-Formstück und ein Kugelventil.

Patentierte Frontklappe:
einfach zu bedienen.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht enge Sammlerbatterien und die Verwendung reduzierter Einbaukästen.
Durchgang:    vollständig.
Stängel:    bruchsicher.
Seiten-Dichtungen:
hochfester PTFE.
Obere Dichtung:
3 Dichtungen.
1 hochfester PTFE-Ring.
2 Niederdruck-O-Ringe.

Einsatzgebiete:
Das SPACE-Ventil ist in Heizungsanlagen für Sammlerbatterien geeignet.

Größen:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindespitzen:
• weiblich nach ISO 228/1.
• Tülle und Drehgewinde (metallische Dichtung mit O-Ring)

Betriebsorgane:
rotes, blaues, gelbes und schwarzes Aluminium-Geschloss.

Die Flussrichtung ist außerdem an der Markierung auf dem Betätigungssäule erkennbar.

VERCHROMTER BRASSHAHN FÜR GAS 1/2X3/4 MF RECHTS MIT DREHSTÜCK

Durchgang: total. Rote Aluminium-Schmetterlingshebel
Stamm: explosionssicher.
Seiten-Dichtungen: hochbeständiges, reines PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die Serie ASTER gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Druckluft- und Landwirtschaftsanlagen.

Gewindeenden:
• Serienmäßig weiblich und männlich nach UNI ISO 228/1 Norm.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterling, RALLENTY Handrad.

obere Dichtigkeit: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Reibungsarme konische Dichtungen
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Verwendungsbereiche:
Die Serie VENUS wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/EG Gruppe Kategorie 2).

Gewindeelemente:
• serienmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Schmetterling

EUROFLY Serie

Artikel 600500

Messing-Kugelventil mit Anschluss, Durchgangsgröße M/F mit kurzer Hebel und Regelungssystem für den Durchfluss
