Artikel-Nr.: 083329

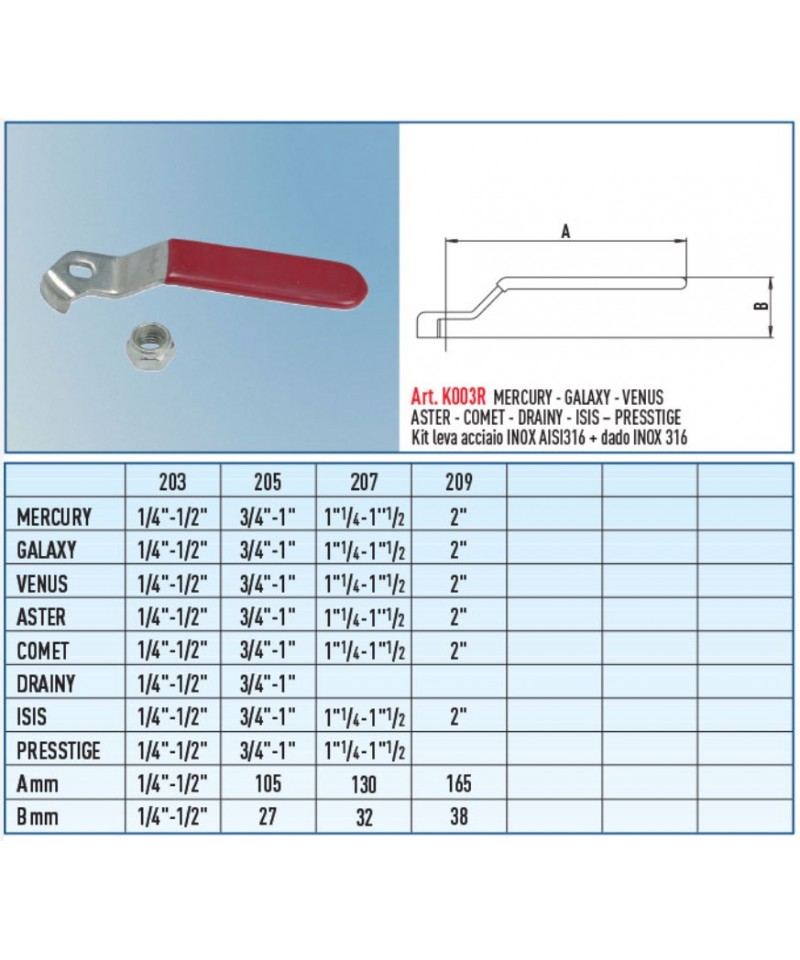

EDELSTAHLHEBEL 316L FÜR VENTILE EFFEBI MODELL ASTER
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
EDELSTAHLHEBEL 316L FÜR VENTILE EFFEBI MODELL ASTER
EUROFLY-Serie
Artikel 600301
Absperrklappe aus Messing, mit vollem Durchgang M/F, kurzer Hebel und Regelungssystem für den Fluss.
oberer Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische antifriktive Dichtungen aus PTFE
- mittlerer und Niederdruck.
1 O-Ring - Niederdruck.
Verwendungsbereiche:
Die VENUS-Serie wird besonders in Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(Norm ATEX 94/9/EG Gruppe Kategorie 2).
Gewindeadapter:
• Standardmäßig weiblich und männlich nach Norm UNI ISO 7/1 (UNI EN 10226).
Betätigungselemente:
Aluminiumhebel, Aluminium-Mutter, Lev
TECHNISCHE EIGENSCHAFTEN:
Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten 10 bar (20°C)
für Gase: MOP5 (FF)
SPEZIFISCHE EIGENSCHAFTEN:
Das SPACE-Ventil vereint in einem Artikel ein "L"-Fitting und ein Kugelventil.
Patentierte Frontklappe:
einfache Handhabung.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht enge Kollektoranordnungen und die Verwendung von kleinen Einbaukästen.
Durchfluss: gesamt.
Stange: druckfest.
Seiten-Dichtungen:
PTFE hoher Festigkeit.
Obere Dichtung:
3 Dichtungen.
1 Ring aus PTFE hoher Festigkeit.
2 O-Ringe niedriger Druck.
Anwendungsbereiche:
Das SPACE-Ventil ist für Heizungsanlagen zur Verwendung in Kollektoren geeignet.
Größen:
1/2” - 3/4” – 1”- 1” 1/4.
Gewindeverbindungen:
• weiblich nach ISO 228/1.
• Hals und Girlanden (metallische Dichtheit mit O-Ring)
Bedienorgane:
rote, blaue, gelbe und schwarze Aluminiumklappen.
Die Fließrichtung kann zudem an der Markierung auf der Bedienstange erkannt werden.
Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einem pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.
Verchromtes Kugelabsperrventil mit beweglichem Oberteil. • Gehäuse und Kugel aus CW617N Messing
• Verchromte Kugel
• Dichtungen aus EPDM
• Nenndruck: 16bar
• Maximalbetriebstemperatur: 95°C
• Anschlüsse: männlich-weiblich
• Männlicher Anschluss: Eurokonus mit flachkopf Einlage
TECHNISCHE EIGENSCHAFTEN:
Temperaturgrenzen: für Flüssigkeiten von -10°C bis 100°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar
SPEZIFISCHE MERKMALE:
Durchgang: gesamt.
Stange: mit sicherem System und verstellbarem Druckring.
Seitenabdichtungen: hochresistentes, reines PTFE.
Obere Abdichtung: DSS4® Dynamic Sealing System (internationales Patent)
4 selbstregulierende konische PTFE-Gleitdichtungen mit dynamischer Dichtung
Ideales System für Anwendungen mit hoher Zykluszahl, Hoch- und Niederdruck.
Einsatzgebiete:
Die DELTA-Serie mit vollem Durchgang wird zur Umleitung des Flusses ohne Unterbrechung verwendet, und die Bedienung erfolgt wie bei einem normalen Ventil.
Sie wird für die Wasserverteilung, industrielle und ziviltechnische Heizungen, Wasser-, Hydraulik- und Pneumatiksysteme für nicht aggressive Flüssigkeiten eingesetzt.
Sie wird als Umleitventil verwendet.
Gewindeenden:
• Standard-Gewinde weiblich nach UNI ISO 7/1 (UNI EN 10226).
Bedienorgane:
Hebel aus Aluminium.
Verfügbare Farben: schwarz.
Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit elektronisch überwachten pneumatischen Dichtheitsprüfungen getestet.
Serie EUROFLY
Artikel 600000
Absperrklappe aus Messing, mit vollem Durchgang, mit Innengewinde F/F, mit einem Flussregulierungssystem.
Durchgang: total. Rote Stahlhebel
Stamm: bruchsicher.
Seiten-Dichtungen: hochbeständiges PTFE.
Oberdichtung: 3 Dichtungen:
1 PTFE-Ring - hoher Druck.
2 O-Ringe - niedriger Druck.
Einsatzgebiete:
Die ASTER-Serie garantiert gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Druckluft- und Landwirtschaftsanlagen.
Gewindeverbindungen:
• Standardmäßig mit Innen- und Außengewinde nach UNI ISO 228/1.
Bedienelemente:
Aluminiumhebel, Stahlhebel, Aluminium-Handrad, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.
Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit elektronischer Leckprüfung getestet.
TECHNISCHE EIGENSCHAFTEN:
Temperaturgrenzen: für Flüssigkeiten von -10°C bis 100°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar
SPEZIFISCHE EIGENSCHAFTEN:
Durchgang: gesamt.
Kolben: mit einstellbarem, sicherem Stopfen-System.
Seiten-Dichtungen: hochfester, reines PTFE.
Obere Dichtung: DSS4® Dynamic Sealing System (internationales Patent)
4 reibungsarme konische Dichtungen aus PTFE mit automatischer Einstellungsdynamik
Ideales System für Anwendungen mit hoher Zyklenanzahl, hohem und niedrigem Druck.
Anwendungsbereiche:
Die DELTA Serie mit vollem Durchgang wird für die Umleitung des Flusses ohne Unterbrechung verwendet, und die Bedienung erfolgt wie bei einem normalen Ventil.
Sie wird für die Wasserverteilung, industrielle und zivile Heizung, Wasserversorgungs-, hydraulische und pneumatische Systeme für nicht aggressive Flüssigkeiten verwendet.
Sie wird als Umleitungsventil verwendet.
Gewindeenden:
• Standardschraubgewinde nach UNI ISO 7/1 (UNI EN 10226).
Betätigungsorgane:
Hebel aus Aluminium.
Verfügbare Farben: schwarz.
Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit pneumatischen Dichtheitsprüfungen unter elektronischer Kontrolle getestet.
TECHNISCHE MERKMALE:
Temperaturgrenzen: für Medien von -10°C bis 100°C
Druckgrenzen: für Medien bis maximal 10 bar
SPEZIFISCHE MERKMALE:
Durchgang: gesamt.
Spindel: mit Sicherheitssystem und verstellbarem Stopfen.
Seiten-Dichtungen: hochbeständiges PTFE.
Oberdichtung: DSS4® Dynamic Sealing System (internationale Patentanmeldung)
4 selbstregulierende PTFE-Konusse für dynamische Dichtungen
Ideal für Anwendungen mit hoher Zykluszahl, Hoch- und Niederdruck.
Verwendungsbereiche:
Die DELTA-Serie mit drei Wegen und Gesamt-Durchgang wird verwendet, um den Fluss ohne Stopp abzuleiten, und die Bedienung erfolgt wie bei einem normalen Ventil.
Sie wird zur Verteilung von Wasser, in der industriellen und zivilen Heizung, in Wasser-, Hydraulik- und Pneumatik-Anlagen für nicht aggressive Medien eingesetzt.
Sie wird als Umleitungsventil verwendet.
Gewindebereiche:
• serienmäßig mit weiblichen Anschlüssen nach UNI ISO 7/1 (UNI EN 10226).
Betätigungselemente:
Hebel aus Aluminium.
Verfügbare Farben: schwarz.
Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit elektronisch gesteuerten Pneumatik-Dichtheitsprüfungen getestet.
Serie EURO-KUGEL
Artikel 1900
Voll Durchgang Kugelventil mit pressbarem V-Profil, Aluminiumhebel.
VERLÄNGERUNG Durchmesser 3/4 aus Messing für SPACE 90° Ventil
TECHNISCHE EIGENSCHAFTEN:
Temperaturgrenzen: für Fluide von -10°C bis 100°C
Druckgrenzen: für Fluide bis maximal 10 bar
SPEZIFISCHE EIGENSCHAFTEN:
Durchgang: total.
Ventilstamm: mit einstellbarem Sicherheits-Premistop-System.
Seiten-Dichtungen: hoch resistentes PTFE.
Obere Dichtung: DSS4® Dynamic Sealing System (internationale Patente)
4 selbstregelnde PTFE-Kegelzylinder-Dichtungen mit dynamischer Dichtheit
Ideales System für Anwendungen mit hoher Zyklenzahl, hohem und niedrigem Druck.
Einsatzbereiche:
Die DELTA-Serie mit drei Wegen und totalem Durchgang wird verwendet, um den Fluss ohne Unterbrechung umzuleiten, und die Betätigung erfolgt wie bei einem normalen Ventil.
Sie wird für Wasserverteilung, industrielle und zivile Heizungen, Wasserversorgungsanlagen, hydraulische und pneumatische Systeme für nicht aggressive Medien eingesetzt.
Sie wird als Umstellventil verwendet.
Gewindeenden:
• Standardmäßig mit weiblichem Anschluss nach UNI ISO 7/1 (UNI EN 10226).
Betätigungselemente:
Aluminiumhebel.
Verfügbare Farben: schwarz.
Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einer elektronisch gesteuerten pneumatischen Dichtheitsprüfung getestet.
EUROFLY-Serie
Artikel 600001
Absperrklappe aus Messing, vollflächiger Durchgang F/F mit kurzem Hebel und Flussregelungssystem.
TECHNISCHE MERKMALE:
Temperaturgrenzen: für Gas von -20°C bis 60°C Druckgrenzen: für Gas MOP5
Stellelemente:
Aluminium-Schmetterlingsventil.
Verfügbare Farben: gelb
SPEZIFISCHE EIGENSCHAFTEN:
Durchgang: total (3/4”x3/4”) - reduziert (1/2”x1/2”).
Stem: bruchsicher.
Seitendichtungen: hochfester PTFE.
Obere Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische Reibungsdichtungen aus PTFE
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.
alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit elektronisch gesteuerten pneumatischen Dichtheitsprüfungen getestet.
