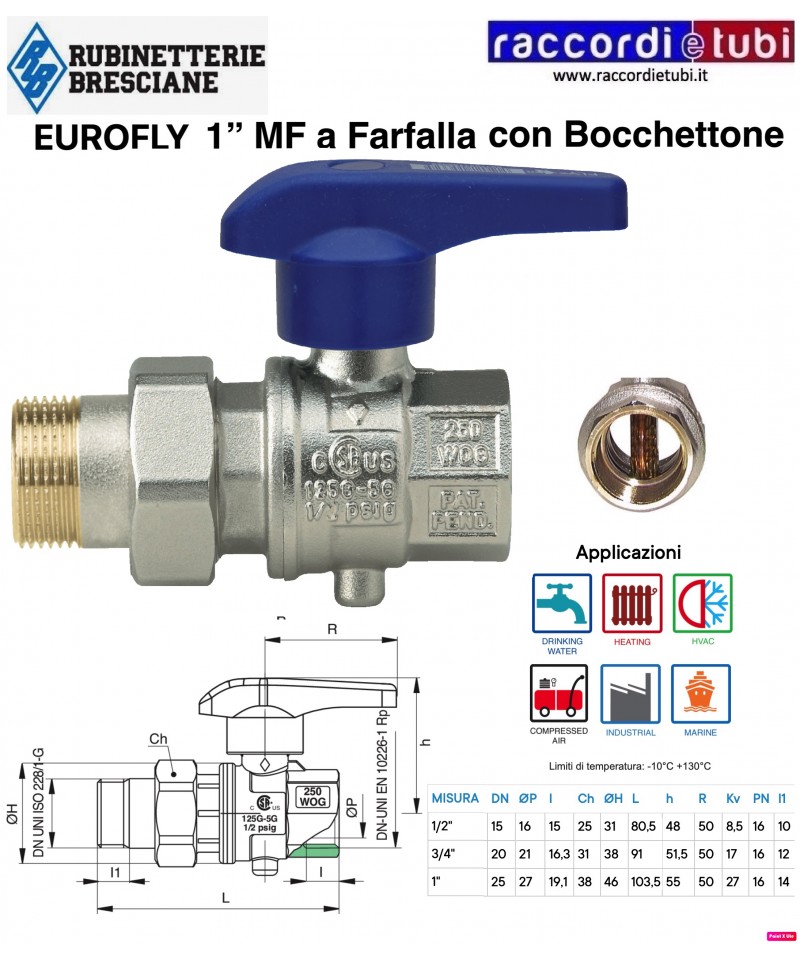

KUGELVENTIL EUROFLY 1" MF MIT ANSCHLUSS 60050004

VERCHROMTER BRASSHAHN FÜR GAS 1/2X3/4 MF RECHTS MIT DREHSTÜCK

EUROFLY MÄNNLICH WEIBLICH

Absperrventil aus Messing, mit vollem Durchgang, Gewinde M/W, mit Durchflussreguliersystem

Für detailliertere Eigenschaften siehe angehängte PDF

Durchgang: total. Rote Hebel aus Stahl
Stamm: bruchsicher.
Seiten-Dichtungen: hochfestes, reines PTFE.
Obere Abdichtung: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die ASTER-Serie gewährleistet gute Leistung in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Agraranlagen.

Gewindeverbindungen:
• Standard weiblich und männlich nach UNI ISO 228/1.

Betriebsorgane:
Aluminiumhebel, Stahlhebel, Aluminium-Butterfly, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile erfüllen die Richtlinie 97/23/EG und werden zu 100 % mit einem elektronischen Dichtheitsprüfstand getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten 10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE Ventil kombiniert in einem Artikel ein "L"-Fitting und ein Kugelventil.

Patentierte Frontklappe:
einfache Handhabung.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht enge Sammlermontagen und die Verwendung von kleinen Einbaukästen.
Durchfluss:    vollständig.
Zapfen:    explosionsgeschützt.
Seitenpackungen:
hochbelastbares PTFE.
Oberer Abschluss:
3 Dichtungen.
1 hochbelastbarer PTFE-Ring.
2 Niederdruck-O-Ringe.

Anwendungsbereiche:
Das SPACE Ventil ist für Heizungsanlagen zur Verwendung in Kollektoren geeignet.

Maße:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeenden:
• weiblich nach ISO 228/1.
• Übergangswelle und Drehgelenk (metallische Dichtung O-Ring)

Bedienelemente:
rote, blaue, gelbe und schwarze Aluminiumklappe.

Die Flussrichtung kann zudem durch die Markierung am Bedienstab erkannt werden.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit elektronisch gesteuerten pneumatischen Dichtheitsprüfungen getestet.

Oberer Dichtungsring: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Metall-Dichtungen gegen Reibung
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Verwendungsbereiche:
Die Serie VENUS wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/CE, Kategorie 2).

Gewindeenden:
• serienmäßig weiblich und männlich nach den Normen UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Aluminiumhebel, Aluminiumflügel.

oberer Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische PTFE-Reibungsdichtungen - mittlerer und Niederdruck.
1 O-Ring - Niederdruck.

Einsatzgebiete:
Die Serie VENUS wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit dem Zertifikat ATEX erhältlich.
(ATEX-Norm 94/9/EG Gruppe Kategorie 2).

Gewindeenden:
• serienmäßig mit weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Aluminium-Schmetterling, Heb

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -10°C bis 100°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: gesamt.
Stangen: mit einem Sicherheits-System für regulierbare Packung.
Seiten-Dichtungen: hochbeständiges PTFE.
Oberdichtung: DSS4® Dynamic Sealing System (internationale Patente)
4 konische reibungsarme Dichtungen aus PTFE mit automatischer Regelung für dynamische Dichtheit
Ideales System für Anwendungen mit hoher Zyklenzahl, Hoch- und Niederdruck.

Einsatzgebiete:
Die DELTA-Serie mit drei Wegen und vollem Durchgang wird verwendet, um den Fluss ohne Unterbrechung umzuleiten, und die Steuerung erfolgt wie bei einem normalen Ventil.
Sie wird zur Wasserversorgung, industrieller und zivilen Heizung, Wasser-, Hydraulik- und Pneumatiksystemen für nicht aggressive Flüssigkeiten eingesetzt.
Sie wird als Umstellventil verwendet.

Gewindeenden:
• serienmäßig mit weiblichen Gewinden nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel.
Verfügbare Farben: schwarz.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einem elektronisch gesteuerten pneumatischen Dichtheitsprüfung getestet.

Verchromtes Absperrventil mit Kugel und doppeltem beweglichem Deckel
• Kugelgehäuse aus CW617N Messing
• Verchromte Kugel

• Dichtungen aus EPDM
• Nenndruck: 16bar
• Maximale Betriebstemperatur: 95°C • Anschlüsse: weiblich-weiblich

R4 - VENTIL MIT SCHNELLVERBINDUNG AM FLEXIBLEN SCHLACHT

DIN-EN15069 VERSION FÜR FLEXIBLE SCHLÄUCHE DIN-EN14800

Serie       EUROFLY

Artikel  600000

Absperrklappe aus Messing, mit vollem Durchgang, mit Innengewinde F/F, mit einem Flussregulierungssystem.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis 25 bar

SPEZIFISCHE EIGENSCHAFTEN:

• der KOLLEKTOR O weist die gleichen Dichteigenschaften wie die Serie ASTER auf, von der er abstammt.

Durchgang: total.
Stange: bruchsicher.
Seiten-Dichtungen: hochfester, reiner PTFE.
Obere Dichtung: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
ist für Heizungsanlagen für die Batteriesammler vorgesehen.

Gewindeköpfe:
• serienmäßig weiblich nach Norm UNI ISO 228/1.
• Stutzen und Drehelement (metallische Dichtung O-Ring).

Betätigungselemente:
Aluminium-Schmetterlingsventil.
Verfügbare Farben: schwarz, rot und blau.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einem pneumatischen Dichtigkeitstest unter elektronischer Kontrolle geprüft.

VERLÄNGERUNG Durchmesser 3/4 aus Messing für SPACE 90° Ventil

Serie EUROFLY

Artikel 600301

Butterfly-Ventil aus Messing, mit vollständigem Durchgang M/F, kurzem Hebel und Flussreguliersystem.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten    10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFIKATIONEN:

Das SPACE-Ventil vereint in einem Artikel ein „L“-Fittings und ein Kugelventil.

Patented Front Butterfly:
einfache Handhabung.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht enge Kollektoresanordnungen und die Verwendung von kompakten Einbaukästen.
Durchgang:    vollständig.
Stamm:    explosionsgeschützt.
Seiten-Dichtungen:
hochbeständiges PTFE.
Obere Dichtung:
3 Dichtungen.
1 hochbeständiger PTFE-Ring.
2 Niederdruck-O-Ringe.

Verwendungsbereiche:
Das SPACE-Ventil ist für Heizungsanlagen für Kollektionen geeignet.

Größen:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeverbindungen:
• weiblich nach ISO 228/1.
• Schenkel und Überwurf (metallische Dichtung mit O-Ring)

Bedienelemente:
rote, blaue, gelbe und schwarze Aluminiumklappen.

Die Flussrichtung ist zudem an der Markierung auf dem Steuerstamm erkennbar.

Alle Ventile entsprechen der Richtlinie 97/23/CE und werden zu 100 % mit einem elektronisch gesteuerten Dichtheitsprüfung getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten    von -10°C bis 100°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar

DETAILLIERTE EIGENSCHAFTEN:

Durchgang: gesamt.
Spindel: mit verstellbarem Sicherheitsstopfen.
Seitenpackungen: hochbeständiges PTFE.
Obere Abdichtung: DSS4® Dynamic Sealing System (internationales Patent)
4 kegelförmige Reibungsminderungen in PTFE mit automatischer Anpassung zur dynamischen Abdichtung
Ideales System für Anwendungen mit hoher Zyklenzahl, hohem und niedrigem Druck.

Einsatzzwecke:
Die DELTA DREIWEGE-VENTIL-Reihe mit vollem Durchgang wird verwendet, um den Fluss ohne Unterbrechung umzuleiten, und die Bedienung erfolgt wie bei einem normalen Ventil.
Es wird für die Wasserverteilung, industrielle und zivile Heizung, Wasserversorgungsanlagen, hydraulische und pneumatische Systeme für nicht aggressive Flüssigkeiten verwendet.
Es wird als Umstellventil eingesetzt.

Gewindespitzen:
• serienmäßig weiblich nach UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Aluminiumhebel.
Verfügbare Farben: schwarz.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % auf pneumatische Dichtheit mit elektronischer Kontrolle getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis 25 bar

SPEZIFISCHE EIGENSCHAFTEN:

• Der KOLLEKTOR O hat die gleichen Dichtungseigenschaften wie die Serie ASTER, von der er abgeleitet ist.

Durchgang: gesamt.
Ventilstamm: bruchsicher.
Seiten-Dichtungen: hochfester, reiner PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Einsatzbereiche:
geeignet für Heizungsanlagen für Kollektorbatterien.

Gewindeenden:
• serienmäßig mit weiblichem Anschluss gemäß UNI ISO 228/1.
• Röhre und Drehgelenk (metallische Dichtung mit O-Ring).

Betätigungselemente:
Aluminium-Schmetterlingsventil.
Verfügbare Farben: schwarz, rot und blau.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einer pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.
