HEBEL AUS INOX 316L FÜR EFFEBI-VENTILE MODELL ASTER

EUROFLY MÄNNLICH WEIBLICH

Absperrklappe aus Messing, mit vollständigem Durchgang, M/W-Gewinde, mit Flussregelungssystem

Für detailliertere Eigenschaften siehe angehängte PDF

Durchgang: total. Rote Aluminium-Handhebel
Gestänge: bruchsicher.
Seitendichtungen: hochfester, neues PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:
Die ASTER-Serie gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Agrarsystemen.

Gewindestutzen:
• standardmäßig weiblich und männlich nach UNI ISO 228/1.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminiumflügel, RALLENTY-Handrad.
Verfügbare Farben: Schwarz, Rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einem elektronisch gesteuerten Dichtheitsprüfung getestet.

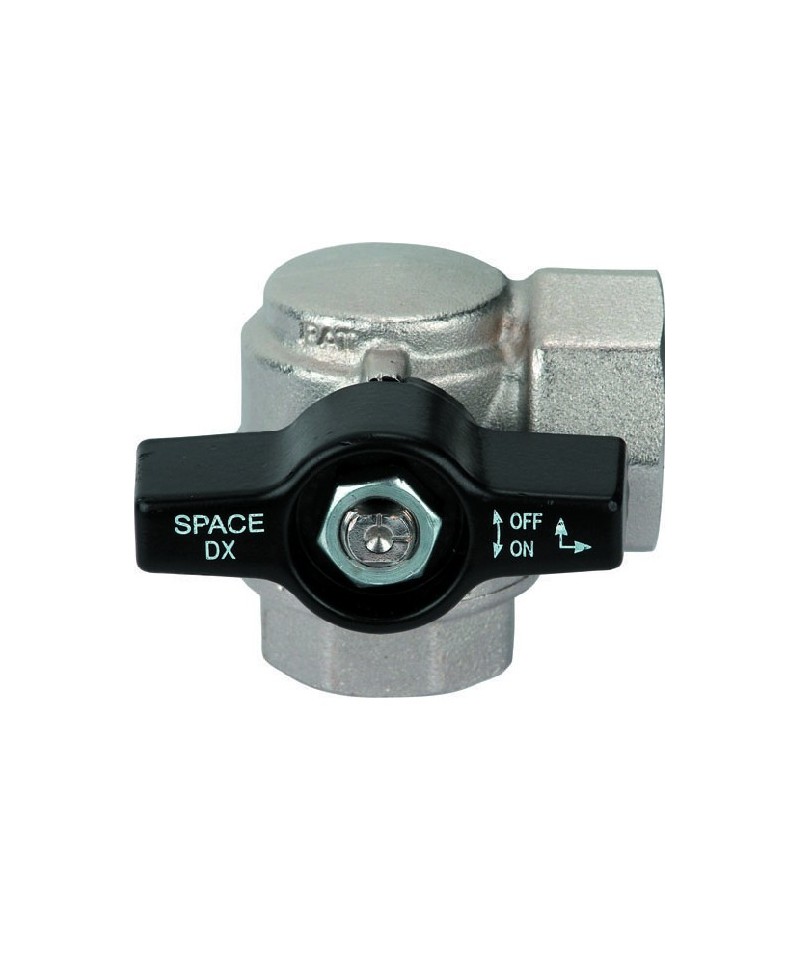

EFFEBI Venus 1031Gl Kugelhahn Ø1" Weiblich/Weiblich Mit Sicherheit - 1031G206L

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -10°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar (20°C)

SPEZIFISCHE EIGENSCHAFTEN:
• Das MINIBALL-ventil mit reduziertem Durchgang ist in einer hohen Vielzahl erhältlich, die eine erhebliche Vielfalt an Anwendungen ermöglicht, insbesondere dort, wo der Platz begrenzt ist.

Anwendungsbereiche:
Aufgrund der begrenzten Abmessungen und der Qualität der Verarbeitung wird das MINIBALL hauptsächlich in den sichtbaren Bereichen von sanitärtechnischen Anlagen, in der Hausheizung, im Bereich von Druckluftanlagen und als Abfluss von Tanks verwendet.

Gewindeadapter:
• Standardmäßig weiblich und männlich nach UNI ISO 228/1. Auf Anfrage sind weibliche und männliche Anschlüsse nach UNI ISO 7/1 (UNI EN 10226) erhältlich.

Bedienelemente:
Hebel, Schraubendreherschlitz, verchromter Hebel.
Verfügbare Farben: schwarz und glänzendes verchromt.
• Für das Druck-/Temperaturdiagramm siehe S. 41.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einem elektronisch gesteuerten Druckprüfstand getestet.

Serie       EURO-KUGEL

Artikel  1900

Kugelventil mit vollem Durchgang, mit Pressanschluss/Pressanschluss Profil V, Hebel aus Aluminium.

Serie       EURO-KUGEL

Artikel  1900

Vollport Ventil mit Pressanschluss/Pressanschluss Profil V, Hebel aus Aluminium.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: für Gas MOP5 (20)

SPEZIFISCHE EIGENSCHAFTEN:

• Das VENUS-Ventil wurde gemäß der Norm EN331 für Kugelventile für Gas bis zu 2" entwickelt.
Durch seine konstruktiven Merkmale garantiert es eine hohe Betriebssicherheit bei niedrigen und sehr niedrigen Drücken, wie sie in Gasinstallationen vorkommen.

Durchgang: total.
Stamm: druckfest.
Seitenstopfpackungen: hochbeständiges PTFE.
Obere Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische Antreibdichtungen aus PTFE
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Verwendungsbereiche:
Die VENUS-Serie wird besonders in Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/EG Gruppe Kategorie 2).

Gewindeelemente:
• Standardmäßig weiblich und männlich gemäß UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Hebel Aluminium, Aluminium-Schmetterling, Stahlhebel, quadratische Abdeckung, Straßenanschlussabdeckung, plombierbare Abdeckung, dichtbare Schmetterlinge. Verfügbare Farben: gelb.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einer pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.

Kugelhahn aus verchromtem Messing mit beweglichem Kappen. • Körper und Kugel aus gegossenem Messing CW617N
• Verchromte Kugel
• Dichtungen aus EPDM
• Nenndruck: 16bar
• Maximale Betriebstemperatur: 95°C
• Anschlüsse: männlich-weiblich
• Männlicher Anschluss: Eurokonus mit flacher Kopf-Einsatz


TECHNISCHE MERKMALE:

Temperaturgrenzen: für Gas von -20°C bis 60°C Druckgrenzen: für Gas MOP5

Stellelemente:
Aluminium-Schmetterlingsventil.
Verfügbare Farben: gelb

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: total (3/4”x3/4”) - reduziert (1/2”x1/2”).
Stem: bruchsicher.
Seitendichtungen: hochfester PTFE.
Obere Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische Reibungsdichtungen aus PTFE
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit elektronisch gesteuerten pneumatischen Dichtheitsprüfungen getestet.

VERCHROMIERTER MESSINGHAHN FÜR GAS 1/2X1/2 MF QUADRAT MIT DREHGRIFF

Serie       EURO-KUGEL

Artikel  1900

Vollbohrkugelventil mit Pressverbindung/Pressverbindung Profil V, Aluminiumhebel.

K400B110100 K4.0 KIT VALV. WASSER C/F DN15 F 1/2”

K4 VERTEILUNGS- UND ABSCHNEIDESYSTEM FÜR SANITÄRANLAGEN

Obere Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische PTFE-Gleitdichtungen - Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Anwendungsbereiche:
Die VENUS-Serie wird besonders in Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/EG Gruppe Kategorie 2).

Gewindeenden:
• Standardmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Aluminiumflügel, lev

oberer Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische PTFE-Reibungsdichtungen - mittlerer und Niederdruck.
1 O-Ring - Niederdruck.

Einsatzgebiete:
Die Serie VENUS wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit dem Zertifikat ATEX erhältlich.
(ATEX-Norm 94/9/EG Gruppe Kategorie 2).

Gewindeenden:
• serienmäßig mit weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Aluminium-Schmetterling, Heb
