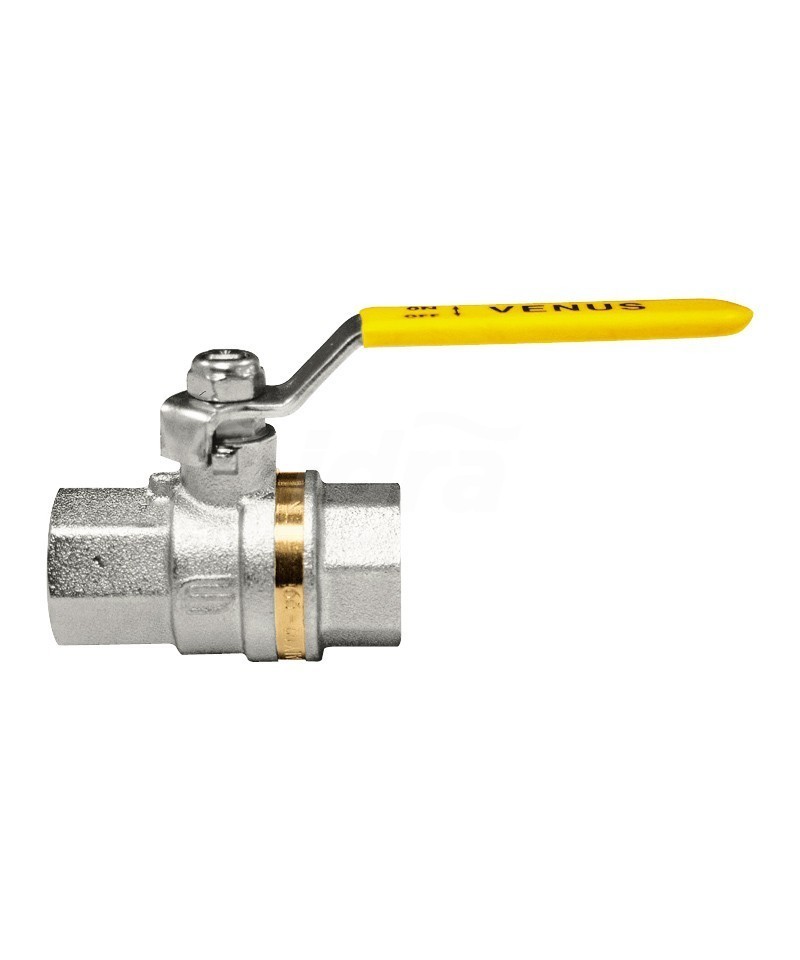

GASKUGELVENTIL 1/2 FF MIT HEBEL 1011G207

GERADES GASVENTIL MIT HALTER 1/2 ZOLL MÄNNLICH MÄNNLICH

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten 10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE Ventil kombiniert in einem Artikel ein "L"-Fitting und ein Kugelventil.

Patentierte Frontklappe:
einfache Handhabung.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht enge Sammlermontagen und die Verwendung von kleinen Einbaukästen.
Durchfluss:    vollständig.
Zapfen:    explosionsgeschützt.
Seitenpackungen:
hochbelastbares PTFE.
Oberer Abschluss:
3 Dichtungen.
1 hochbelastbarer PTFE-Ring.
2 Niederdruck-O-Ringe.

Anwendungsbereiche:
Das SPACE Ventil ist für Heizungsanlagen zur Verwendung in Kollektoren geeignet.

Maße:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeenden:
• weiblich nach ISO 228/1.
• Übergangswelle und Drehgelenk (metallische Dichtung O-Ring)

Bedienelemente:
rote, blaue, gelbe und schwarze Aluminiumklappe.

Die Flussrichtung kann zudem durch die Markierung am Bedienstab erkannt werden.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit elektronisch gesteuerten pneumatischen Dichtheitsprüfungen getestet.

TECHNISCHE MERKMALE:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten 10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE MERKMALE:

Das SPACE-Ventil vereint in einem einzigen Artikel ein "L"-Fitting und ein Kugelventil.

Patentierte Frontklappe:
einfache Handhabung.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht nah beieinander liegende Kollektoren und die Verwendung von reduzierten Einbauboxen.
Durchgang:    gesamt.
Stangensystem:    schlagfest.
Seiten-Dichtungen:
hochfester PTFE.
Obere Dichtung:
3 Dichtungen.
1 hochfester PTFE-Ring.
2 Niederdruck-O-Ringe.

Verwendungsbereiche:
Das SPACE-Ventil ist für Heizungsanlagen geeignet, um Kollektorbatterien zu verbinden.

Größen:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeenden:
• weiblich gemäß ISO 228/1.
• Gabel und Draht (metallische Dichtung O-Ring)

Betätigungselemente:
roter, blauer, gelber und schwarzer Aluminiumflügel.

Die Fließrichtung ist zudem durch die Markierung am Betätigungsschaft erkennbar.

Alle Ventile entsprechen der Richtlinie 97/23/CE und werden zu 100% mit einem pneumatischen Dichtheitstest unter elektronischer Kontrolle geprüft.

VERLÄNGERUNG Durchmesser 3/4 aus Messing für SPACE 90° Ventil

EINBAU-EINHEITSMISCHER TECO K401 ANSCHLUSS 3/4 EUROCONO

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis 25 bar

SPEZIFISCHE EIGENSCHAFTEN:

• Der KOLLEKTOR O hat die gleichen Dichtungseigenschaften wie die Serie ASTER, von der er abgeleitet ist.

Durchgang: total.
Ventilstamm: bruchsicher.
Seiten Dichtungen: hochfester PTFE.
Obere Dichtung: 3 Dichtungen:
1 Ring aus PTFE - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:
es ist für Heizungsanlagen für Kollektorbatterien geeignet.

Gewindeadaptierungen:
• serienmäßig mit Innengang gemäß UNI ISO 228/1.
• Schaft und Drehgelenk (metallische Dichtung mit O-Ring).

Bedienelemente:
Aluminium-Schmetterlingsventil.
Verfügbare Farben: schwarz, rot und blau.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einer pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.

Durchgang: total. Rote Aluminium-Handkurbel
Kolben: bruchsicher.
Seitenabdichtungen: hochfester PTFE.
Obere Dichtungen: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die ASTER-Serie garantiert gute Leistung in industriellen und zivilen Heizungsanlagen, Wasser-, Druckluft- und landwirtschaftlichen Systemen.

Gewindeenden:
• Standardmäßig weiblich und männlich nach UNI ISO 228/1.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminiumklappe, RALLENTY-Handrad.

Durchgang: total. Rote Hebel aus Stahl
Stamm: bruchsicher.
Seiten-Dichtungen: hochfestes, reines PTFE.
Obere Abdichtung: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die ASTER-Serie gewährleistet gute Leistung in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Agraranlagen.

Gewindeverbindungen:
• Standard weiblich und männlich nach UNI ISO 228/1.

Betriebsorgane:
Aluminiumhebel, Stahlhebel, Aluminium-Butterfly, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile erfüllen die Richtlinie 97/23/EG und werden zu 100 % mit einem elektronischen Dichtheitsprüfstand getestet.

SICHERES GASVENTIL MET/GPL 1/2X1/2 MANN MANN

Kugelhahn aus verchromtem Messing mit beweglichem Kappen. • Körper und Kugel aus gegossenem Messing CW617N
• Verchromte Kugel
• Dichtungen aus EPDM
• Nenndruck: 16bar
• Maximale Betriebstemperatur: 95°C
• Anschlüsse: männlich-weiblich
• Männlicher Anschluss: Eurokonus mit flacher Kopf-Einsatz


Eigenschaften

• Entnehmbares Kugelventil mit Messinggehäuse und Top Entry®-System, konform mit der Norm DIN EN 13828, mit leichtem „Soft Turn®“-Betätigung, komplett mit überprüfbarem Gehäuse.
• Schließen und Öffnen durch Betätigung des Griffs oder durch Vorbereitung mit Motor E104.
• Manuell mit schließbarem Deckel mit Magnetverschluss, erhältlich in vier Ausführungen.

Anwendungsbereich

• Für kaltes und warmes Trinkwasser
• Sanitäranlagen

TECHNISCHE MERKMALE:

Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: MOP5

SPEZIFISCHE MERKMALE:

Durchgang: reduziert.
Stange: bruchsicher.
Seiten-Dichtungen: hochfester reines PTFE.
Obere Abdichtung: 4 Dichtungen
1 PTFE-Ring
2 PTFE-Reibungsdichtungen mit konischer Form
selbstjustierend.
1 O-Ring.

Verwendungsbereiche:
Das VENUS ZÄHLERVENTIL wird nach dem Zähler verwendet und bietet die Möglichkeit, an einer Halterung angeschlossen zu werden, und ermöglicht die Druckprüfung über den 1/4” Druckanschluss, der sich unter der Klappe befindet.
Das VENUS ZÄHLERVENTIL erfüllt die Norm 7129, die vorschreibt: "Die Dichtigkeitsprüfung muss vor der Inbetriebnahme der Anlage unter Verwendung des speziellen Druckanschlusses hinter dem Beginnspunkt durchgeführt werden..." und dieser Druckanschluss kann Teil des Absperrventils sein.

Gewindeenden:
• Eingang: Drehgelenk 1"1/4 Zähleranschluss = ISO228
Ausgang: weiblicher Anschluss UNI ISO 7/1 (UNI EN 10226)

Betätigungselemente:
Aluminiumklappe in der standardmäßigen plombierbaren Version oder Version mit Schlüsselsperre mit 25 Codierungen.

• Auf Anfrage ist der Schlüssel Passepartout
oder der Räumungsschlüssel (K031A001) erhältlich.

• Die Dichtungen des Zähleranschlusses sind nicht im Lieferumfang enthalten.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden 100% bei pneumatischer Dichtigkeitsprüfung getestet.

Durchgang: total. Rote Aluminium-Handhebel
Gestänge: bruchsicher.
Seitendichtungen: hochfester, neues PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:
Die ASTER-Serie gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Agrarsystemen.

Gewindestutzen:
• standardmäßig weiblich und männlich nach UNI ISO 228/1.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminiumflügel, RALLENTY-Handrad.
Verfügbare Farben: Schwarz, Rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einem elektronisch gesteuerten Dichtheitsprüfung getestet.

DIAMETRAL SCHRAUBE AUS SCHWEREM MESSING PN16

• K4.0 ist ein kompaktes Absperrset
• Allgemeine Absperrung
• Ausgestattet mit einem einbaubaren und inspizierbaren Sandwich-Box
• Die FASTEC® Verbindung ermöglicht bequemes und sicheres Arbeiten
• Die kompakten Abdeckplatten erlauben die Inspektion der Absperrungen
• Das Design der Platten ermöglicht die Sichtinstallation
• Absperrung TOP-ENTRY® abnehmbar mit Soft Turn antiblockierender Kugel®  für einen vollen Durchfluss

EUROFLY MÄNNLICH WEIBLICH

Absperrventil aus Messing, mit vollem Durchgang, Gewinde M/W, mit Durchflussreguliersystem

Für detailliertere Eigenschaften siehe angehängte PDF
