DIAMERTOSCHRAUBE AUS SCHWEREM BRASS PN16

Oberer Dichtungsring: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Metall-Dichtungen gegen Reibung
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Verwendungsbereiche:
Die Serie VENUS wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/CE, Kategorie 2).

Gewindeenden:
• serienmäßig weiblich und männlich nach den Normen UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Aluminiumhebel, Aluminiumflügel.

dicht ober: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische PTFE-Gleitdichtungen
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Anwendungsbereiche:
Die VENUS-Serie wird besonders für die Gasverteilung in der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Richtlinie 94/9/EG Gruppe Kategorie 2).

Gewindeeinstiche:
• serienmäßig mit weiblichem und männlichem Gewinde nach UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Aluhebel, Aluminium-Schmetterling, Hebel

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten 10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE Ventil kombiniert in einem Artikel ein "L"-Fitting und ein Kugelventil.

Patentierte Frontklappe:
einfache Handhabung.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht enge Sammlermontagen und die Verwendung von kleinen Einbaukästen.
Durchfluss:    vollständig.
Zapfen:    explosionsgeschützt.
Seitenpackungen:
hochbelastbares PTFE.
Oberer Abschluss:
3 Dichtungen.
1 hochbelastbarer PTFE-Ring.
2 Niederdruck-O-Ringe.

Anwendungsbereiche:
Das SPACE Ventil ist für Heizungsanlagen zur Verwendung in Kollektoren geeignet.

Maße:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeenden:
• weiblich nach ISO 228/1.
• Übergangswelle und Drehgelenk (metallische Dichtung O-Ring)

Bedienelemente:
rote, blaue, gelbe und schwarze Aluminiumklappe.

Die Flussrichtung kann zudem durch die Markierung am Bedienstab erkannt werden.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit elektronisch gesteuerten pneumatischen Dichtheitsprüfungen getestet.

K201BC10100 K2.1 KIT GASHANDE DN15 AD „U“ TC 3/4”

Serie EURO-KUGEL

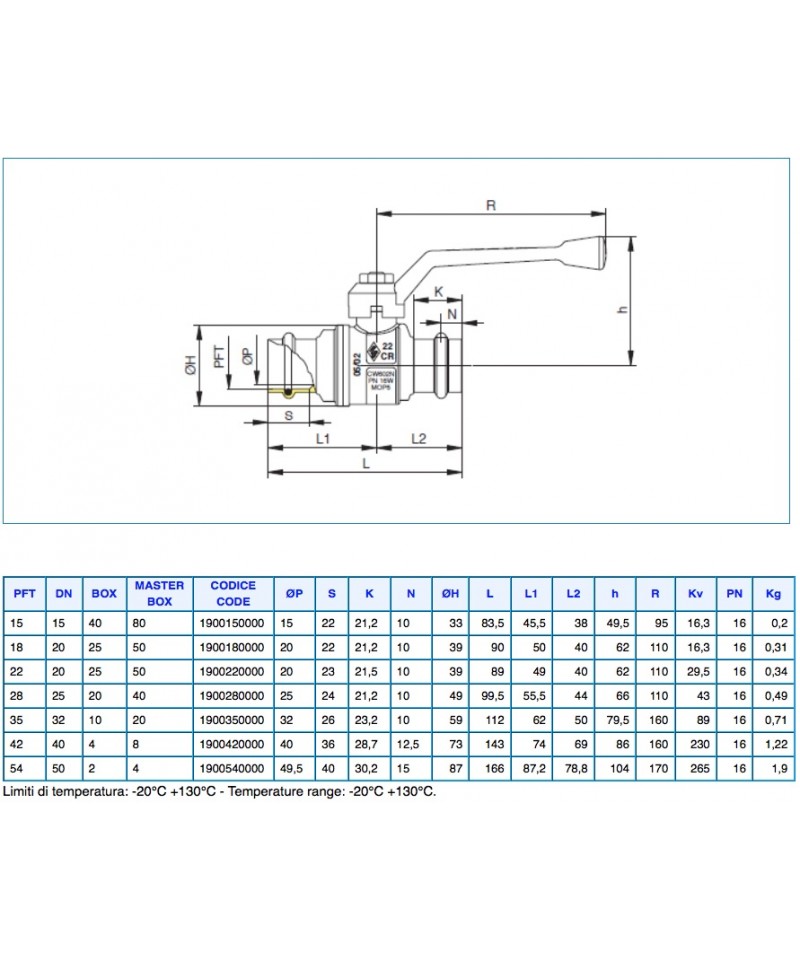

Artikel 1900

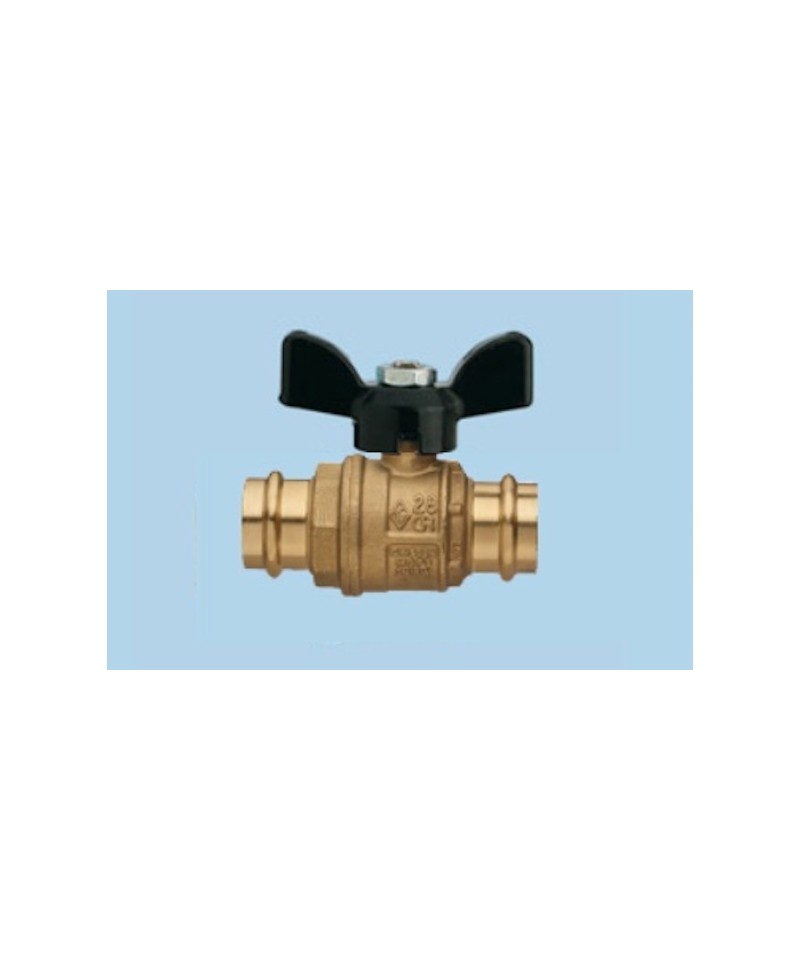

Voll Durchgang Kugelventil mit pressbarem V-Profil, Aluminiumhebel.

EUROFLY Männlich Weiblich

Butterfly-Ventil aus Messing, mit vollem Durchgang, Gewinde M/W, mit Durchflussregulierungs-System

Für detailliertere Eigenschaften siehe angehängtes PDF

Oberdichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische Anti-Reibungs-Dichtungen aus PTFE
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Einsatzgebiete:
Die VENUS-Serie wird besonders für Gasanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/EG Gruppe Kategorie 2).

Gewindedurchführungen:
• serienmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Hebel Aluminium, Schmetterling Aluminium, Hebel

Verchromtes Kugelhahn-Ventil mit doppelter beweglicher Kappe
• Gehäuse aus CW617N Messing
• Verchromte Kugel

• Dichtungen aus EPDM
• Nennpressung: 16bar
• Maximale Betriebstemperatur: 95°C • Anschlüsse: innen-innen

Durchgang: total. Roter Stahlhebel
Ventilstamm: bruchfest.
SeitenDichtungen: hochfester PTFE.
Obere Abdichtung: 3 Dichtungen:
1 PTFE-Ring - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:
Die Serie ASTER gewährleistet gute Leistung in industriellen und privaten Heizsystemen, Wasser-, Pneumatik- und Landwirtschaftsanwendungen.

Gewindeenden:
• serienmäßig mit weiblichem und männlichem Gewinde nach UNI ISO 228/1.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterlingsventil, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit elektronisch gesteuerter Druckprüfung getestet.

EFFEBI Venus 1035G Kugelventil Ø1.1/4"X3/4 Mit Innengewinde/Innengewinde - 1035G205

• K4.0 ist ein kompaktes Absperrset
• Allgemeine Absperrung
• Ausgestattet mit einem einbaubaren und inspizierbaren Sandwich-Box
• Die FASTEC® Verbindung ermöglicht bequemes und sicheres Arbeiten
• Die kompakten Abdeckplatten erlauben die Inspektion der Absperrungen
• Das Design der Platten ermöglicht die Sichtinstallation
• Absperrung TOP-ENTRY® abnehmbar mit Soft Turn antiblockierender Kugel®  für einen vollen Durchfluss

CHROMATIERTES BRASSVENTIL FÜR GAS 1/2X1/2 MF GERAD MIT DREHTELLER

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: für Gas MOP5 (20)

SPEZIFISCHE EIGENSCHAFTEN:

• Das VENUS-Ventil wurde gemäß der Norm EN331 für Kugelventile für Gas bis 2” entworfen.
Mit seinen konstruktiven Eigenschaften gewährleistet es eine hohe Betriebssicherheit bei niedrigen und sehr niedrigen Drücken, die in Gasinstallationen üblich sind.

Durchgang: total.
Ventilstamm: drucksicher.
Seiten-Dichtungen: hochbeständiges Virgin PTFE.
Oberdichtung: 4 Dichtungen
1 PTFE-Ring - hoher Druck.
2 konische Reibungsdichtungen aus PTFE - mittlerer und niedriger Druck.
1 O-Ring - niedriger Druck.

Einsatzbereiche:
Die VENUS-Serie wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(Norm ATEX 94/9/CE Gruppe Kategorie 2).

Gewindesitz:
• Serienmäßig innen und außen gemäß UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Hebel Aluminium, Schmetterlingsventil Aluminium, Hebel Stahl, quadratische Kappe, Straßenanschlusskappe, plombierbare Kappe, dichtbare Schmetterlingsventil. Verfügbare Farben: Gelb.

Alle Ventile entsprechen der Richtlinie 97/23/CE und werden zu 100% mit einem elektronisch kontrollierten Dichtheitsprüfung getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis 25 bar

SPEZIFISCHE EIGENSCHAFTEN:

• Der KOLLEKTOR O hat die gleichen Dichtungseigenschaften wie die Serie ASTER, von der er abgeleitet ist.

Durchgang: total.
Ventilstamm: bruchsicher.
Seiten Dichtungen: hochfester PTFE.
Obere Dichtung: 3 Dichtungen:
1 Ring aus PTFE - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:
es ist für Heizungsanlagen für Kollektorbatterien geeignet.

Gewindeadaptierungen:
• serienmäßig mit Innengang gemäß UNI ISO 228/1.
• Schaft und Drehgelenk (metallische Dichtung mit O-Ring).

Bedienelemente:
Aluminium-Schmetterlingsventil.
Verfügbare Farben: schwarz, rot und blau.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einer pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.

EFFEBI Venus 1031Gl Kugelhahn Ø1" Weiblich/Weiblich Mit Sicherheit - 1031G206L
