DIAMERTISCH AUS SCHWEREM BRASS PN16

Serie       EUROFLY

Artikel  600000

Schmetterlingsventil aus Messing, mit vollem Durchgang, F/F-Gewinde, mit Flussregelungssystem.

Absperrventil mit Druckanschluss Punto arancio® und Sicherheitsgriff Key Click®

G2 Punto Arancio: Gaszählerventil mit Druckanschluss

Kugelventil für Gaszähler, zertifiziert nach der Norm UNI EN 331, kompakter Griff, der vorne sitzt:


• Druckanschluss Punto Arancio mit doppeltem Sicherheitsventil gegen Leckage
• Key Click-Technologie, die das Ventil abschließbar macht.

Gewinde entsprechen den Normen EN 10226-1 - ISO 228-1.

Gerade, Winkel- oder Bogenversionen mit oder ohne drehbarem Mutter für direkten Anschluss an den Zähler.
Betriebstemperatur -20°C + 60°C. MOP 5.

Hitzebeständigkeit bis 650°C für 30 Minuten.

GASVENTIL FÜR ERDGAS/LPG MIT TRIPLER SICHERHEIT 1/2 MM

CHROMATIERTES BRASSVENTIL FÜR GAS 1/2X1/2 MF GERAD MIT DREHTELLER

oberer Dichtungsring: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische PTFE-Reibungsdichtungen
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Anwendungsbereiche:
Die VENUS-Serie wird besonders für Gasverteilungssysteme der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Richtlinie 94/9/EG Gruppe Kategorie 2).

Gewindeeinsätze:
• standardmäßig weiblich und männlich nach den Normen UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Aluminiumschmetterling, Stahlhebel, quadratische Kappe, Straßensteckdosenkappe, plombierbare Kappe, versiegelbarer Schmetterling. Verfügbare Farben: gelb.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einer elektronisch gesteuerten pneumatischen Dichtheitsprüfung getestet.

oberer Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische PTFE-Reibungsdichtungen - mittlerer und Niederdruck.
1 O-Ring - Niederdruck.

Einsatzgebiete:
Die Serie VENUS wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit dem Zertifikat ATEX erhältlich.
(ATEX-Norm 94/9/EG Gruppe Kategorie 2).

Gewindeenden:
• serienmäßig mit weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Aluminium-Schmetterling, Heb

MINI-KUGELVENTIL MÄNNLICH WEIBLICH D.1/2X1/2 AUSMESSING

Kugelhahn aus verchromtem Messing mit beweglichem Kappen. • Körper und Kugel aus gegossenem Messing CW617N
• Verchromte Kugel
• Dichtungen aus EPDM
• Nenndruck: 16bar
• Maximale Betriebstemperatur: 95°C
• Anschlüsse: männlich-weiblich
• Männlicher Anschluss: Eurokonus mit flacher Kopf-Einsatz


STAINLESS STEEL LEVER 316L FOR VALVES EFFEBI MODEL ASTER

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten    von -10°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar (20°C)

SPEZIFISCHE EIGENSCHAFTEN:
• Das MINIBALL-Ventil mit reduziertem Durchgang ist in einer breiten Palette erhältlich, die eine erhebliche Vielfalt an Anwendungen ermöglicht, insbesondere dort, wo der Platz begrenzt ist.

Einsatzbereiche:
Aufgrund der kompakten Bauweise und der Qualität der Oberflächenbearbeitung wird das MINIBALL hauptsächlich in den sichtbaren Bereichen von sanitären Anlagen, in der Heizungsinstallation, im Bereich der Druckluft und zur Entleerung von Tanks eingesetzt.

Gewindeenden:
• Serienmäßig mit Innen- und Außengewinde nach UNI ISO 228/1. Auf Anfrage sind Innen- und Außengewinde nach UNI ISO 7/1 (UNI EN 10226) erhältlich.

Betätigungselemente:
Hebel, Kreuzschlitzschnitt, verchromter Hebel.
Verfügbare Farben: schwarz und glänzend verchromt.
• Für Diagramm Druck/Temperatur siehe Seite 41.

Alle Ventile erfüllen die Richtlinie 97/23/EG und werden zu 100% mit einer pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.

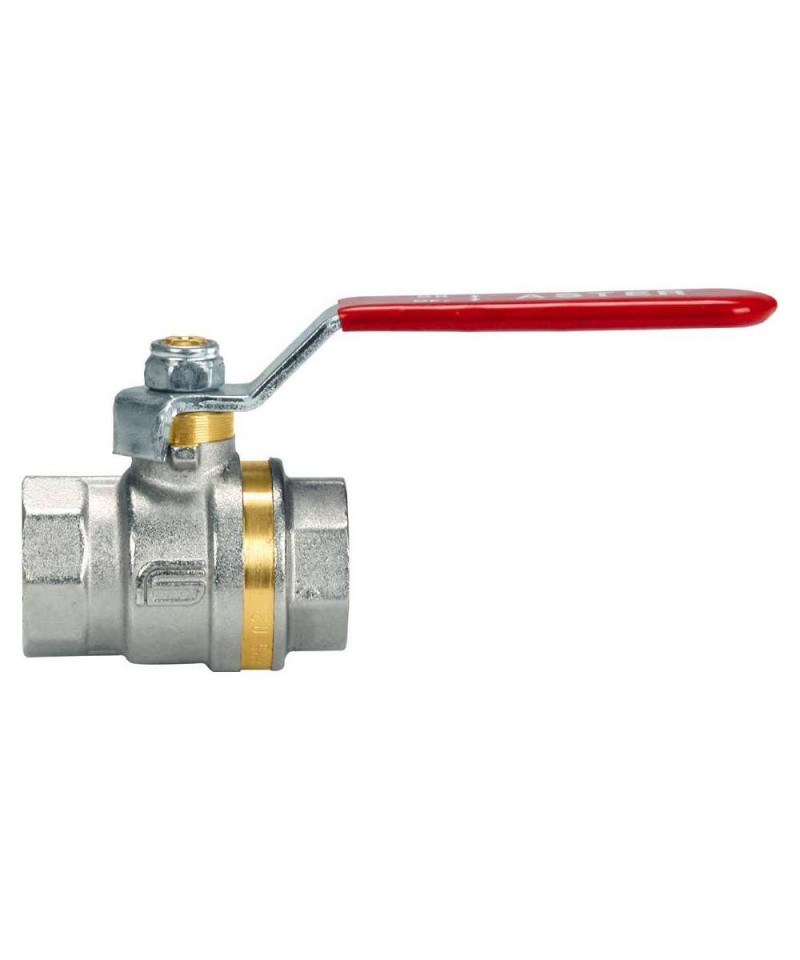

MINI KUGELVENTIL MÄNNLICH WEIBLICH D.3/8X3/8' AUS BRASS

Durchgang: total. Rote Aluminium-Handhebel
Gestänge: bruchsicher.
Seitendichtungen: hochfester, neues PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:
Die ASTER-Serie gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Agrarsystemen.

Gewindestutzen:
• standardmäßig weiblich und männlich nach UNI ISO 228/1.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminiumflügel, RALLENTY-Handrad.
Verfügbare Farben: Schwarz, Rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einem elektronisch gesteuerten Dichtheitsprüfung getestet.

obere Dichtigkeit: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Reibungsarme konische Dichtungen
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Verwendungsbereiche:
Die Serie VENUS wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/EG Gruppe Kategorie 2).

Gewindeelemente:
• serienmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Schmetterling

TECHNISCHE MERKMALE:

Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: MOP5

SPEZIFISCHE MERKMALE:

Durchgang: reduziert.
Stange: bruchsicher.
Seiten-Dichtungen: hochfester reines PTFE.
Obere Abdichtung: 4 Dichtungen
1 PTFE-Ring
2 PTFE-Reibungsdichtungen mit konischer Form
selbstjustierend.
1 O-Ring.

Verwendungsbereiche:
Das VENUS ZÄHLERVENTIL wird nach dem Zähler verwendet und bietet die Möglichkeit, an einer Halterung angeschlossen zu werden, und ermöglicht die Druckprüfung über den 1/4” Druckanschluss, der sich unter der Klappe befindet.
Das VENUS ZÄHLERVENTIL erfüllt die Norm 7129, die vorschreibt: "Die Dichtigkeitsprüfung muss vor der Inbetriebnahme der Anlage unter Verwendung des speziellen Druckanschlusses hinter dem Beginnspunkt durchgeführt werden..." und dieser Druckanschluss kann Teil des Absperrventils sein.

Gewindeenden:
• Eingang: Drehgelenk 1"1/4 Zähleranschluss = ISO228
Ausgang: weiblicher Anschluss UNI ISO 7/1 (UNI EN 10226)

Betätigungselemente:
Aluminiumklappe in der standardmäßigen plombierbaren Version oder Version mit Schlüsselsperre mit 25 Codierungen.

• Auf Anfrage ist der Schlüssel Passepartout
oder der Räumungsschlüssel (K031A001) erhältlich.

• Die Dichtungen des Zähleranschlusses sind nicht im Lieferumfang enthalten.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden 100% bei pneumatischer Dichtigkeitsprüfung getestet.

Oberer Dichtungsring: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Metall-Dichtungen gegen Reibung
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Verwendungsbereiche:
Die Serie VENUS wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/CE, Kategorie 2).

Gewindeenden:
• serienmäßig weiblich und männlich nach den Normen UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Aluminiumhebel, Aluminiumflügel.
