Serie       EUROFLY

Artikel  600000

Absperrklappe aus Messing, mit vollem Durchgang, mit Innengewinde F/F, mit einem Flussregulierungssystem.

Absperrventil mit Druckanschluss Punto arancio® und Sicherheitsgriff Key Click®

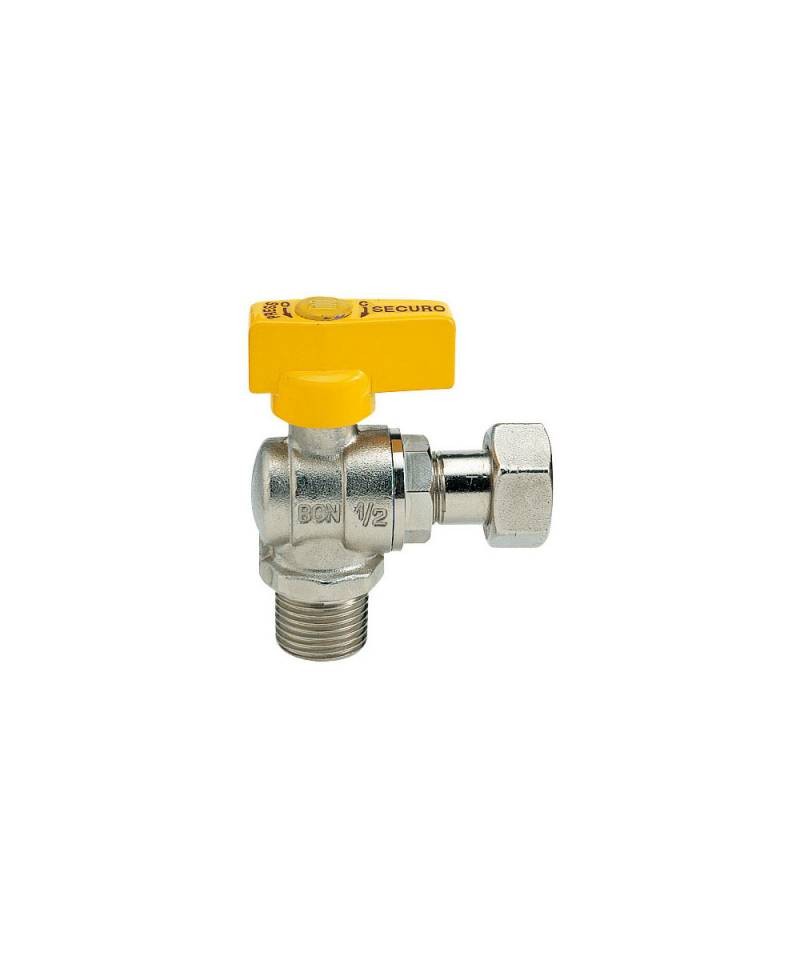

G2 Punto Arancio: Gaszählerventil mit Druckanschluss

Kugelventil für Gaszähler, zertifiziert nach der Norm UNI EN 331, kompakter Griff, der vorne sitzt:


• Druckanschluss Punto Arancio mit doppeltem Sicherheitsventil gegen Leckage
• Key Click-Technologie, die das Ventil abschließbar macht.

Gewinde entsprechen den Normen EN 10226-1 - ISO 228-1.

Gerade, Winkel- oder Bogenversionen mit oder ohne drehbarem Mutter für direkten Anschluss an den Zähler.
Betriebstemperatur -20°C + 60°C. MOP 5.

Hitzebeständigkeit bis 650°C für 30 Minuten.

oberer Dichtungsring: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische PTFE-Gleitringe - mittlerer und Niederdruck.
1 O-Ring - Niederdruck.

Anwendungsbereiche:
Die Serie VENUS wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/EG Kategorie Gruppe 2).

Gewindeenden:
• serienmäßig mit weiblichem und männlichem Gewinde nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Aluminiumflügel, Hebel

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten    10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFIKATIONEN:

Das SPACE-Ventil vereint in einem Artikel ein „L“-Fittings und ein Kugelventil.

Patented Front Butterfly:
einfache Handhabung.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht enge Kollektoresanordnungen und die Verwendung von kompakten Einbaukästen.
Durchgang:    vollständig.
Stamm:    explosionsgeschützt.
Seiten-Dichtungen:
hochbeständiges PTFE.
Obere Dichtung:
3 Dichtungen.
1 hochbeständiger PTFE-Ring.
2 Niederdruck-O-Ringe.

Verwendungsbereiche:
Das SPACE-Ventil ist für Heizungsanlagen für Kollektionen geeignet.

Größen:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeverbindungen:
• weiblich nach ISO 228/1.
• Schenkel und Überwurf (metallische Dichtung mit O-Ring)

Bedienelemente:
rote, blaue, gelbe und schwarze Aluminiumklappen.

Die Flussrichtung ist zudem an der Markierung auf dem Steuerstamm erkennbar.

Alle Ventile entsprechen der Richtlinie 97/23/CE und werden zu 100 % mit einem elektronisch gesteuerten Dichtheitsprüfung getestet.

Serie EUROFLY

Artikel 600301

Butterfly-Ventil aus Messing, mit vollständigem Durchgang M/F, kurzem Hebel und Flussreguliersystem.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten    von -10°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar (20°C)

SPEZIFISCHE EIGENSCHAFTEN:
• Das MINIBALL-Ventil mit reduziertem Durchgang ist in einer breiten Palette erhältlich, die eine erhebliche Vielfalt an Anwendungen ermöglicht, insbesondere dort, wo der Platz begrenzt ist.

Einsatzbereiche:
Aufgrund der kompakten Bauweise und der Qualität der Oberflächenbearbeitung wird das MINIBALL hauptsächlich in den sichtbaren Bereichen von sanitären Anlagen, in der Heizungsinstallation, im Bereich der Druckluft und zur Entleerung von Tanks eingesetzt.

Gewindeenden:
• Serienmäßig mit Innen- und Außengewinde nach UNI ISO 228/1. Auf Anfrage sind Innen- und Außengewinde nach UNI ISO 7/1 (UNI EN 10226) erhältlich.

Betätigungselemente:
Hebel, Kreuzschlitzschnitt, verchromter Hebel.
Verfügbare Farben: schwarz und glänzend verchromt.
• Für Diagramm Druck/Temperatur siehe Seite 41.

Alle Ventile erfüllen die Richtlinie 97/23/EG und werden zu 100% mit einer pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.

EUROFLY-Serie

Artikel 600500

Butterfly-Ventil aus Messing mit Anschluss, mit vollflächigem M/F-Durchgang, kurzer Hebel und Flussregelungssystem

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -10°C bis 100°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: gesamt.
Stangen: mit einem Sicherheits-System für regulierbare Packung.
Seiten-Dichtungen: hochbeständiges PTFE.
Oberdichtung: DSS4® Dynamic Sealing System (internationale Patente)
4 konische reibungsarme Dichtungen aus PTFE mit automatischer Regelung für dynamische Dichtheit
Ideales System für Anwendungen mit hoher Zyklenzahl, Hoch- und Niederdruck.

Einsatzgebiete:
Die DELTA-Serie mit drei Wegen und vollem Durchgang wird verwendet, um den Fluss ohne Unterbrechung umzuleiten, und die Steuerung erfolgt wie bei einem normalen Ventil.
Sie wird zur Wasserversorgung, industrieller und zivilen Heizung, Wasser-, Hydraulik- und Pneumatiksystemen für nicht aggressive Flüssigkeiten eingesetzt.
Sie wird als Umstellventil verwendet.

Gewindeenden:
• serienmäßig mit weiblichen Gewinden nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel.
Verfügbare Farben: schwarz.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einem elektronisch gesteuerten pneumatischen Dichtheitsprüfung getestet.

Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis 40 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: insgesamt.
Ventilstängel: bruchsicher.
Seitenabdichtungen: hochfestes PTFE.
Obere Dichtung: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
die ASTER-Serie gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser- und Druckluftsystemen sowie in der Agrartechnik.

Durchgang: total. Rote Stahlhebel
Stamm: bruchsicher.
Seiten-Dichtungen: hochbeständiges PTFE.
Oberdichtung: 3 Dichtungen:
1 PTFE-Ring - hoher Druck.
2 O-Ringe - niedriger Druck.

Einsatzgebiete:
Die ASTER-Serie garantiert gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Druckluft- und Landwirtschaftsanlagen.

Gewindeverbindungen:
• Standardmäßig mit Innen- und Außengewinde nach UNI ISO 228/1.

Bedienelemente:
Aluminiumhebel, Stahlhebel, Aluminium-Handrad, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit elektronischer Leckprüfung getestet.

EFFEBI Venus 1031Gl Kugelhahn Ø1" Weiblich/Weiblich Mit Sicherheit - 1031G206L

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten 10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE-Ventil vereint in einem einzigen Artikel ein "L"-Fitting und ein Kugelventil.

Patentierte Frontklappe:
einfache Handhabung.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht enge Sammlerschaltungen und die Verwendung von kompakten Einbaukästen.
Durchfluss:    vollständig.
Zapfen:    druckresistent.
Seiten-Dichtungen:
hochbelastbares PTFE.
Obere Dichtung:
3 Dichtungen.
1 hochbelastungsfähiger PTFE-Ring.
2 Niederdruck-O-Ringe.

Anwendungsbereiche:
Das SPACE-Ventil ist für Heizungsanlagen in Solarkollektorsystemen geeignet.

Größen:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeenden:
• weiblich nach ISO 228/1.
• Muffe und Schwenkstück (metallische Dichtungen O-Ring)

Bedienelemente:
roter, blauer, gelber und schwarzer Aluminiumflügel.

Die Flussrichtung ist auch an der Markierung am Betätsigungsstab ablesbar.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einem elektronisch gesteuerten Druckdichtheitsprüfverfahren getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -10°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar (20°C)

SPEZIFISCHE EIGENSCHAFTEN:
• Das MINIBALL-Ventil mit reduziertem Durchgang ist in einer großen Auswahl erhältlich, die eine bemerkenswerte Vielfalt an Anwendungen ermöglicht, insbesondere dort, wo der Platz begrenzt ist.

Verwendungsbereiche:
Wegen der geringen Baugröße und der Qualität der Oberfläche wird das MINIBALL hauptsächlich in den sichtbaren Segmenten der sanitären Anlagen, in der Heizungstechnik, im Bereich der Druckluft und als Ablauf von Tanks eingesetzt.

Gewindeenden:
• Standardmäßig mit weiblichem und männlichem Anschluss gemäß UNI ISO 228/1. Auf Anfrage sind weibliche und männliche Anschlüsse gemäß UNI ISO 7/1 (UNI EN 10226) erhältlich.

Betätigungselemente:
Hebel, Schraubendreherbeschneidung, verchromter Hebel.
Verfügbare Farben: schwarz und glänzend verchromt.
• Für das Druck-/Temperaturdiagramm siehe S. 41.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einer pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.

oberer Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische antifriktive Dichtungen aus PTFE
- mittlerer und Niederdruck.
1 O-Ring - Niederdruck.

Verwendungsbereiche:
Die VENUS-Serie wird besonders in Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(Norm ATEX 94/9/EG Gruppe Kategorie 2).

Gewindeadapter:
• Standardmäßig weiblich und männlich nach Norm UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Aluminium-Mutter, Lev

TECHNISCHE MERKMALE:

Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: MOP5

SPEZIFISCHE MERKMALE:

Durchgang: reduziert.
Stängel: bruchsicher.
Seiten-Dichtungen: hochbeständiges, jungfräuliches PTFE.
Obere Dichtung: 4 Dichtungen
1 PTFE-Ring
2 PTFE-Gleitdichtungen
selbstjustierend.
1 O-Ring.

Einsatzbereiche:
Das VALVOLA VENUS CONTATORE wird nach dem Zähler verwendet und kann an einer Halterung angeschlossen werden. Es ermöglicht die Durchführung des Anlagentests über den Druckanschluss von 1/4”, der sich unter der Drossel befindet.
Das VALVOLA VENUS CONTATORE entspricht der Norm 7129, die vorschreibt: "Der Dichtheitsprüfung muss vor Inbetriebnahme der Anlage unter Verwendung des speziellen Druckanschlusses stromabwärts vom Beginnspunkt...." und dieser Druckanschluss kann Teil des Absperrventils sein.

Gewindeenden:
• Eingang: Drehgelenk 1"1/4 Zähleranschluss = ISO228
Ausgang: weiblicher Anschluss UNI ISO 7/1 (UNI EN 10226)

Betätigungselemente:
Aluminium-Drosselventil in der standardmäßigen plombierbaren Version oder in der Version mit Schlüsselverriegelung mit 25 Kodierungen.

• Auf Anfrage erhältlich: der Passepartout-Schlüssel
oder der Morositätsschlüssel (K031A001).

• Die Dichtungen des Zähleranschlusses sind nicht enthalten.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit pneumatischer Dichtheitsprüfung getestet.

EINBAU-ARMATURE TECO MIT DREI AUSGÄNGEN K204DC10100

K204DC10100 K2.4 KIT COLL. GAS MONO INT. 3 VIE TC 1”-3/4”
