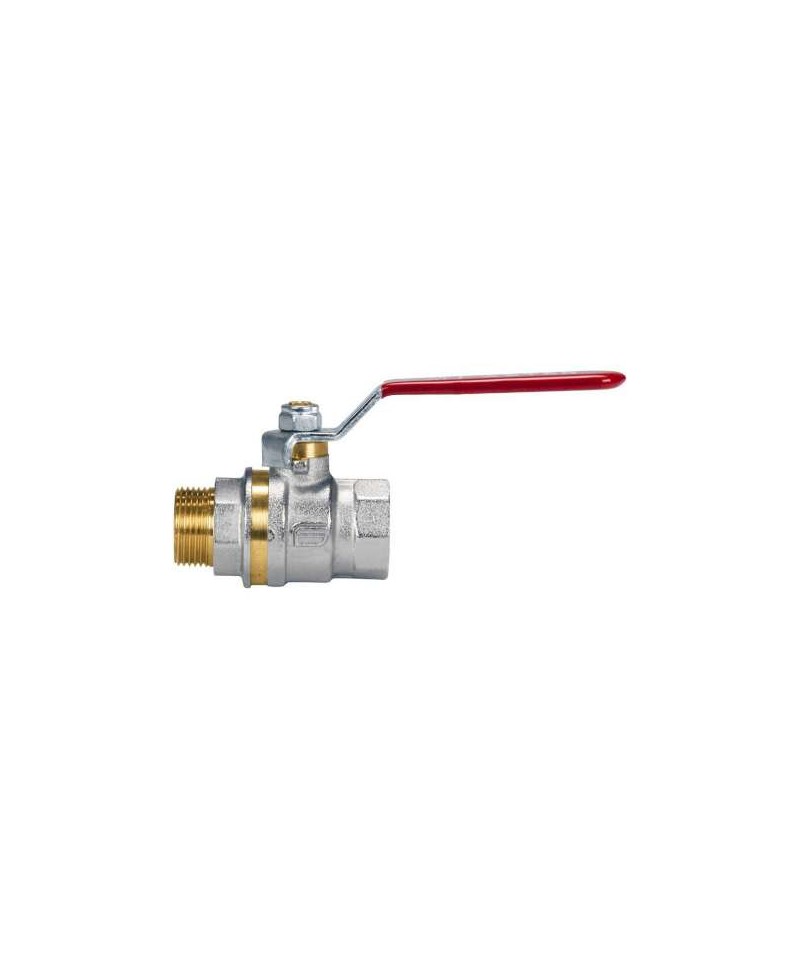

KUGELVENTIL EFFEBI ASTER 2" MF

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten 40 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: total.
Ventilstamm: bruchsicher.
Seiten-Dichtungen: hochfester PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die ASTER-Serie bietet gute Leistungen in industriellen und zivilen Heizungsanlagen, in Wasser-, Pneumatik- und Landwirtschaftsanwendungen.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten    10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE-Ventil vereint in einem Artikel ein "L"-Formstück und ein Kugelventil.

Patentierte Frontklappe:
einfach zu bedienen.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht enge Sammlerbatterien und die Verwendung reduzierter Einbaukästen.
Durchgang:    vollständig.
Stängel:    bruchsicher.
Seiten-Dichtungen:
hochfester PTFE.
Obere Dichtung:
3 Dichtungen.
1 hochfester PTFE-Ring.
2 Niederdruck-O-Ringe.

Einsatzgebiete:
Das SPACE-Ventil ist in Heizungsanlagen für Sammlerbatterien geeignet.

Größen:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindespitzen:
• weiblich nach ISO 228/1.
• Tülle und Drehgewinde (metallische Dichtung mit O-Ring)

Betriebsorgane:
rotes, blaues, gelbes und schwarzes Aluminium-Geschloss.

Die Flussrichtung ist außerdem an der Markierung auf dem Betätigungssäule erkennbar.

GERADES GASVENTIL MIT HALTER 1/2 ZOLL MÄNNLICH MÄNNLICH

oberer Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische antifriktive Dichtungen aus PTFE
- mittlerer und Niederdruck.
1 O-Ring - Niederdruck.

Verwendungsbereiche:
Die VENUS-Serie wird besonders in Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(Norm ATEX 94/9/EG Gruppe Kategorie 2).

Gewindeadapter:
• Standardmäßig weiblich und männlich nach Norm UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Aluminium-Mutter, Lev

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -10°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar (20°C)

SPEZIFISCHE EIGENSCHAFTEN:
• Das MINIBALL-Ventil, mit reduziertem Durchgang, ist in einer breiten Palette erhältlich, die eine erhebliche Vielfalt an Anwendungen ermöglicht, insbesondere dort, wo der Platz begrenzt ist.

Anwendungsbereiche:
Durch die begrenzte Baugröße und die Qualität der Oberflächenbehandlung wird das MINIBALL hauptsächlich in den sichtbaren Segmenten von sanitärtechnischen Anlagen, in der Heizungsinstallation, im Bereich der Druckluft und als Entlüftung von Tanks eingesetzt.

Gewindeköpfe:
• serienmäßig mit weiblichem und männlichem Anschluss gemäß UNI ISO 228/1. Auf Anfrage sind weibliche und männliche Anschlüsse gemäß UNI ISO 7/1 (UNI EN 10226) erhältlich.

Bedienelemente:
Hebel, Schlitzschraubendreher, verchromter Hebel.
Verfügbare Farben: schwarz und glänzend verchromt.
• Für das Druck-/Temperaturdiagramm siehe Seite 41.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit pneumatischer Dichtheitsprüfung unter elektronischer Kontrolle getestet.

EUROFLY MANN-FRAU

Kugelhahn aus Messing, mit vollem Durchgang, M/F-Gewinde, mit Durchflussreguliersystem

Für detailliertere Eigenschaften siehe beigefügtes PDF

Serie EURO-KUGEL

Artikel 1900

Voll Durchgang Kugelventil mit pressbarem V-Profil, Aluminiumhebel.

Obere Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische PTFE-Gleitdichtungen - Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Anwendungsbereiche:
Die VENUS-Serie wird besonders in Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/EG Gruppe Kategorie 2).

Gewindeenden:
• Standardmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Aluminiumflügel, lev

Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten 40 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: total.
Stem: bruchfest.
Seiten-Dichtungen: hochbeständiges PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:
die Serie ASTER gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Agraranlagen.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Gas von -20°C bis 60°C Druckgrenzen: für Gas MOP5

Bedienorgane:
Aluminium-Schmetterling.
Erhältliche Farben: gelb

SPEZIFISCHEN EIGENSCHAFTEN:

Durchgang: total (1/2”x3/4”) - reduziert (1/2”x1/2”).
Welle: bruchsicher.
Seitenabdichtungen: hochohmiges PTFE neu.
Obere Abdichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische, reibungsreduzierende Dichtungen in PTFE
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit elektronisch gesteuerten pneumatischen Dichtheitsprüfungen getestet.

EUROFLY-Serie

Artikel 600301

Kugelhahn aus Messing, vollflächiger Anschluss M/F mit kurzem Hebel und Regelungssystem für den Durchfluss.

Oberer Dichtungsring: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Metall-Dichtungen gegen Reibung
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Verwendungsbereiche:
Die Serie VENUS wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/CE, Kategorie 2).

Gewindeenden:
• serienmäßig weiblich und männlich nach den Normen UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Aluminiumhebel, Aluminiumflügel.

Durchgang: total. Rote Aluminium-Batteriearmatur
Ventilstamm: bruchsicher.
Seiten-Dichtungen: hochfestes PTFE.
Obere Dichtung: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.

Einsatzgebiete:
Die Serie ASTER garantiert gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Agraranlagen.

Gewindeenden:
• serienmäßig mit weiblichen und männlichen Anschlüssen nach UNI ISO 228/1.

Bedienelemente:
Aluminiumhebel, Stahlhebel, Aluminium-Batteriearmatur, RALLENTY Handrad.

EINBAUVENTIL SOFT TURN DN25 F 1” NEUTRAL

"ÄUSSERE TEILE SEPARAT BESTELLEN"

Durchgang: total. Rotes Stahlhebel
Ventilstamm: bruchsicher.
Seitendichtungen: hochfestes, reines PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die Serie ASTER gewährleistet gute Leistungen in Industrie- und Wohnheizungsanlagen, Wasser-, Druckluft- und landwirtschaftlichen Systemen.

Gewindeköpfe:
• serienmäßig weiblich und männlich gemäß UNI ISO 228/1.

Bedienorgane:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterling, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit elektronisch gesteuerter Druckprüfung getestet.
