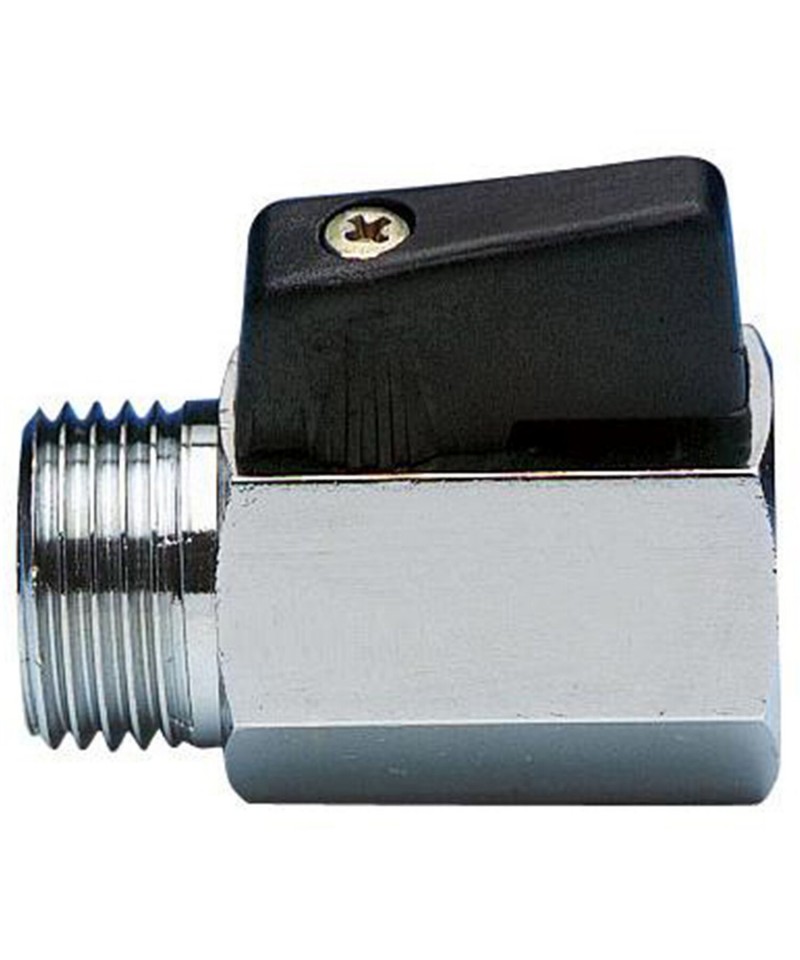

MINIBALL-KUGELVENTIL MF 1/2

EUROFLY-Serie

Artikel 600001

Absperrklappe aus Messing, vollflächiger Durchgang F/F mit kurzem Hebel und Flussregelungssystem.

obere Dichtigkeit: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Reibungsarme konische Dichtungen
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Verwendungsbereiche:
Die Serie VENUS wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/EG Gruppe Kategorie 2).

Gewindeelemente:
• serienmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Schmetterling

Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten 40 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: total.
Stem: bruchfest.
Seiten-Dichtungen: hochbeständiges PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:
die Serie ASTER gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Agraranlagen.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten 10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE-Ventil kombiniert in einem Artikel eine „L“-Baugruppe und ein Kugelventil.

Patenti gefederte Klappe:
einfach zu bedienen.
Knickventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht nah beieinanderliegende Kollektoren und den Einsatz von reduzierten Einbaukästen.
Durchgang:    vollständig.
Stange:    explosionssicher.
Seiten-Dichtungen:
hochfester PTFE.
Oberste Dichtung:
3 Dichtungen.
1 Hochfester PTFE-Ring.
2 Niederdruck-O-Ringe.

Einsatzbereiche:
Das SPACE-Ventil ist geeignet für Heizungsanlagen für Kollektorbatterien.

Größen:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeenden:
• weiblich nach ISO 228/1.
• Achse und Drehgelenk (metallische Dichtung O-Ring)

Betätigungselemente:
rot, blau, gelb und schwarz eloxierte Aluminiumklappe.

Die Flussrichtung kann zudem mittels der Markierung auf der Betätigungsstange erkannt werden.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit pneumatischen Dichtheitsprüfungen mit elektronischer Kontrolle getestet.

Serie EURO-KUGEL

Artikel 1900

Voll Durchgang Kugelventil mit pressbarem V-Profil, Aluminiumhebel.

oberer Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Reibungsarme konische Dichtungen
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Einsatzbereiche:
Die VENUS-Serie wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit ATEX-Zertifikat verfügbar.
(ATEX-Richtlinie 94/9/CE Gruppe Kategorie 2).

Gewindeköpfe:
• serienmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Bet betätigungsorgan:
Hebel Aluminium, Flügel Aluminium, Hebel Stahl, quadratische Abdeckung, Straßenanschlussabdeckung, plombierbare Abdeckung, flügelversiegelbar. Verfügbare Farben: gelb.

Alle Ventile entsprechen der Richtlinie 97/23/CE und werden zu 100% mit elektronisch gesteuerten Druckprüfungen getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Fluide von -10°C bis 100°C
Druckgrenzen: für Fluide bis maximal 10 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: total.
Ventilstamm: mit einstellbarem Sicherheits-Premistop-System.
Seiten-Dichtungen: hoch resistentes PTFE.
Obere Dichtung: DSS4® Dynamic Sealing System (internationale Patente)
4 selbstregelnde PTFE-Kegelzylinder-Dichtungen mit dynamischer Dichtheit
Ideales System für Anwendungen mit hoher Zyklenzahl, hohem und niedrigem Druck.

Einsatzbereiche:
Die DELTA-Serie mit drei Wegen und totalem Durchgang wird verwendet, um den Fluss ohne Unterbrechung umzuleiten, und die Betätigung erfolgt wie bei einem normalen Ventil.
Sie wird für Wasserverteilung, industrielle und zivile Heizungen, Wasserversorgungsanlagen, hydraulische und pneumatische Systeme für nicht aggressive Medien eingesetzt.
Sie wird als Umstellventil verwendet.

Gewindeenden:
• Standardmäßig mit weiblichem Anschluss nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel.
Verfügbare Farben: schwarz.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einer elektronisch gesteuerten pneumatischen Dichtheitsprüfung getestet.

obere Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Reibungsdichtungen
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Anwendungsbereiche:
Die VENUS-Serie wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/CE Gruppe Kategorie 2).

Gewindespitzen:
• standardmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Aluminiumhebel, Aluminium-Schmetterling, Hebe

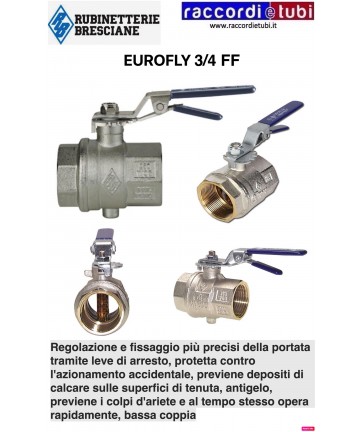

EUROFLY-Serie

Artikel 600500

Butterfly-Ventil aus Messing mit Anschluss, mit vollflächigem M/F-Durchgang, kurzer Hebel und Flussregelungssystem

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: für Gas MOP5 (20)

SPEZIFISCHE EIGENSCHAFTEN:

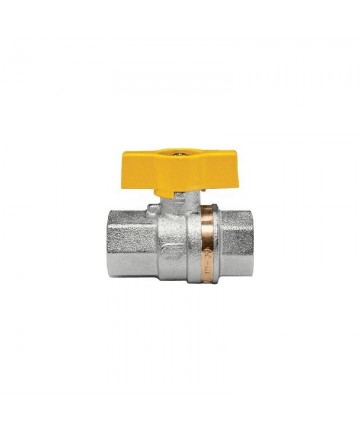

• Das VENUS-Ventil wurde gemäß der Norm EN331 für Kugelventile für Gas bis 2” entworfen.
Mit seinen konstruktiven Eigenschaften gewährleistet es eine hohe Betriebssicherheit bei niedrigen und sehr niedrigen Drücken, die in Gasinstallationen üblich sind.

Durchgang: total.
Ventilstamm: drucksicher.
Seiten-Dichtungen: hochbeständiges Virgin PTFE.
Oberdichtung: 4 Dichtungen
1 PTFE-Ring - hoher Druck.
2 konische Reibungsdichtungen aus PTFE - mittlerer und niedriger Druck.
1 O-Ring - niedriger Druck.

Einsatzbereiche:
Die VENUS-Serie wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(Norm ATEX 94/9/CE Gruppe Kategorie 2).

Gewindesitz:
• Serienmäßig innen und außen gemäß UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Hebel Aluminium, Schmetterlingsventil Aluminium, Hebel Stahl, quadratische Kappe, Straßenanschlusskappe, plombierbare Kappe, dichtbare Schmetterlingsventil. Verfügbare Farben: Gelb.

Alle Ventile entsprechen der Richtlinie 97/23/CE und werden zu 100% mit einem elektronisch kontrollierten Dichtheitsprüfung getestet.

EDELSTAHLHEBEL 316L FÜR VENTILE EFFEBI MODELL ASTER

Durchgang: total. Rote Stahlhebel
Spindel: platzsicher.
Seitenpackungen: hochfester PTFE.
Oberverpackung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die ASTER-Serie gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasseranlagen, pneumatischen und landwirtschaftlichen Anwendungen.

Gewindeenden:
• Standardmäßig weiblich und männlich nach Norm UNI ISO 228/1.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterlingsventil, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit pneumatischem Dichtheitsprüfung unter elektronischer Kontrolle getestet.

Durchgang: total. Rote Aluminium-Handkurbel
Schaft: bruchsicher.
Seiten-Dichtungen: hochbeständiges jungfräuliches PTFE.
Obere Abdichtung: 3 Dichtungen:
1 PTFE-Ring - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:
Die ASTER-Serie gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Landwirtschaftsanlagen.

Gewindeenden:
• Standardmäßig weiblich und männlich nach UNI ISO 228/1 Norm.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminium-Flügel, RALLENTY-Handrad.

Obere Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische PTFE-Gleitdichtungen - Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Anwendungsbereiche:
Die VENUS-Serie wird besonders in Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/EG Gruppe Kategorie 2).

Gewindeenden:
• Standardmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Aluminiumflügel, lev

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -10°C bis 100°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: gesamt.
Kolben: mit einstellbarem, sicherem Stopfen-System.
Seiten-Dichtungen: hochfester, reines PTFE.
Obere Dichtung: DSS4® Dynamic Sealing System (internationales Patent)
4 reibungsarme konische Dichtungen aus PTFE mit automatischer Einstellungsdynamik
Ideales System für Anwendungen mit hoher Zyklenanzahl, hohem und niedrigem Druck.

Anwendungsbereiche:
Die DELTA Serie mit vollem Durchgang wird für die Umleitung des Flusses ohne Unterbrechung verwendet, und die Bedienung erfolgt wie bei einem normalen Ventil.
Sie wird für die Wasserverteilung, industrielle und zivile Heizung, Wasserversorgungs-, hydraulische und pneumatische Systeme für nicht aggressive Flüssigkeiten verwendet.
Sie wird als Umleitungsventil verwendet.

Gewindeenden:
• Standardschraubgewinde nach UNI ISO 7/1 (UNI EN 10226).

Betätigungsorgane:
Hebel aus Aluminium.
Verfügbare Farben: schwarz.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit pneumatischen Dichtheitsprüfungen unter elektronischer Kontrolle getestet.

Durchfluss: total. Rote Stahlhebel
Stamm: druckfest.
Seiten-Dichtungen: hochfester PTFE.
Obere Abdichtung: 3 Dichtungen:
1 Ring aus PTFE - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsgebiete:
Die ASTER-Serie gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Landwirtschaftsanlagen.

Gewindeköpfe:
• standardmäßig weiblich und männlich nach UNI ISO 228/1.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterventil, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/CE und werden zu 100 % mit pneumatischem Dichtheitsprüfungen unter elektronischer Kontrolle getestet.
