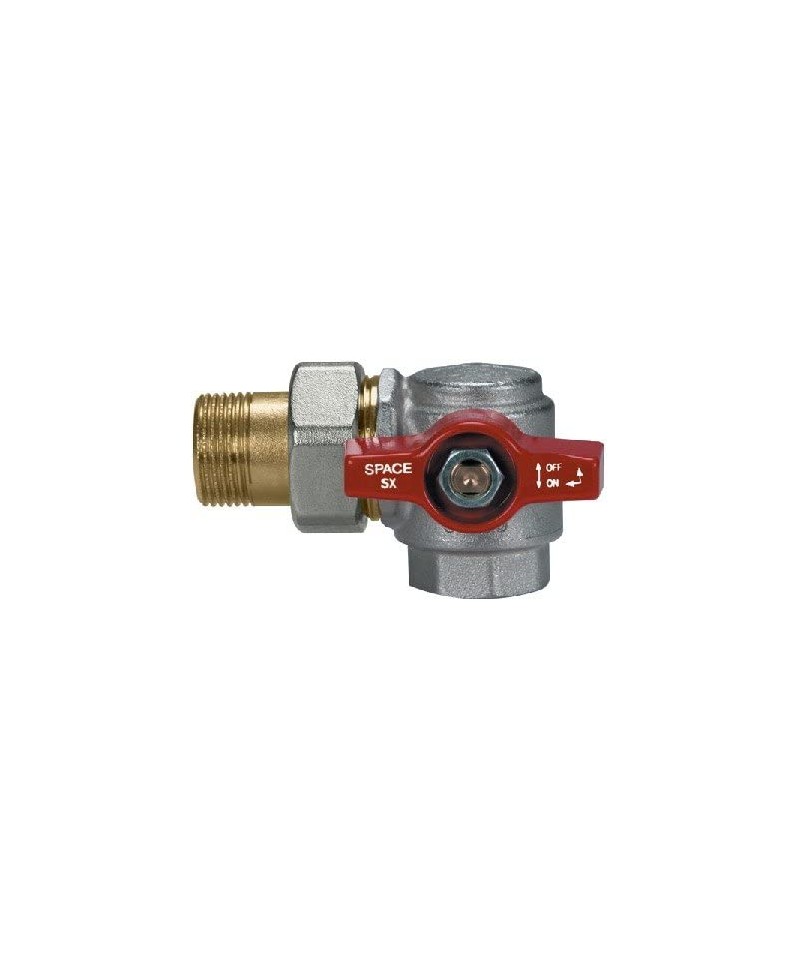

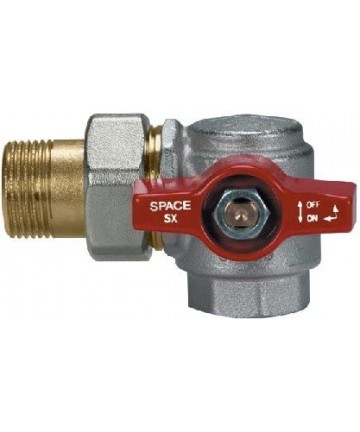

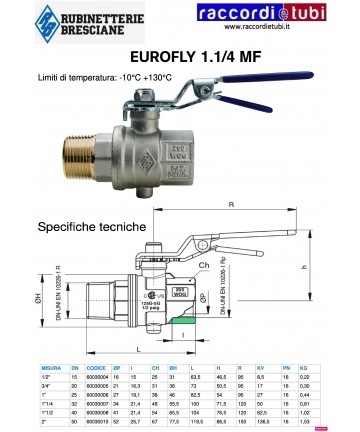

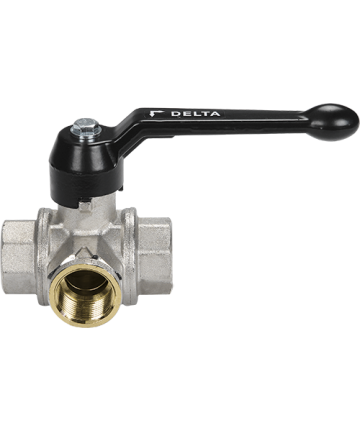

KUGELVENTIL EFFEBI SPACE 90° 1.1/4 LINKS

SCHRANKE AUS SCHWEREM MESSING PN16

MINI-KUGELLANDE MÄNNLICH WEIBLICH D.1/4''x1/4'' AUS BRASS

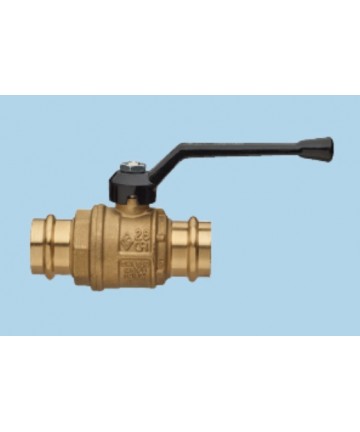

Verchromtes Absperrventil mit Kugel und doppeltem beweglichem Deckel
• Kugelgehäuse aus CW617N Messing
• Verchromte Kugel

• Dichtungen aus EPDM
• Nenndruck: 16bar
• Maximale Betriebstemperatur: 95°C • Anschlüsse: weiblich-weiblich

Durchgang: total. Roter Stahlhebel
Ventilstamm: bruchfest.
SeitenDichtungen: hochfester PTFE.
Obere Abdichtung: 3 Dichtungen:
1 PTFE-Ring - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:

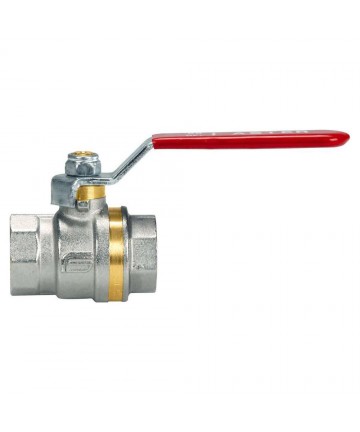

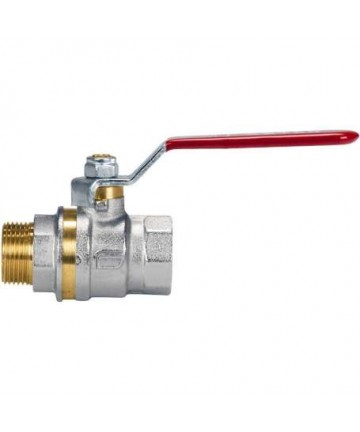

Die Serie ASTER gewährleistet gute Leistung in industriellen und privaten Heizsystemen, Wasser-, Pneumatik- und Landwirtschaftsanwendungen.

Gewindeenden:
• serienmäßig mit weiblichem und männlichem Gewinde nach UNI ISO 228/1.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterlingsventil, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit elektronisch gesteuerter Druckprüfung getestet.

Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten 40 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: total.
Stem: bruchfest.
Seiten-Dichtungen: hochbeständiges PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:
die Serie ASTER gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Agraranlagen.

Oberer Dichtungsring: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Metall-Dichtungen gegen Reibung
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Verwendungsbereiche:

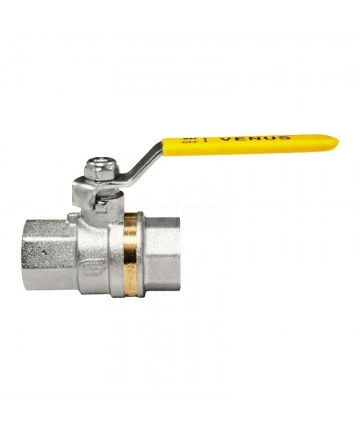

Die Serie VENUS wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/CE, Kategorie 2).

Gewindeenden:
• serienmäßig weiblich und männlich nach den Normen UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Aluminiumhebel, Aluminiumflügel.

oberer Sitz: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische Antifriktionsdichtungen aus PTFE
- Mitteldruck und Niederdruck.
1 O-Ring - Niederdruck.

Anwendungsbereiche:
Die VENUS-Serie wird besonders für Gasverteilungsanlagen der 1., 2. und 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/EG Gruppe Kategorie 2).

Gewindeenden:
• Standardmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Aluminium-Schmetterventil,

TECHNISCHE MERKMALE:

Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: MOP5

SPEZIFISCHE MERKMALE:

Durchgang: reduziert.
Stange: bruchsicher.
Seiten-Dichtungen: hochfester reines PTFE.
Obere Abdichtung: 4 Dichtungen
1 PTFE-Ring
2 PTFE-Reibungsdichtungen mit konischer Form
selbstjustierend.
1 O-Ring.

Verwendungsbereiche:

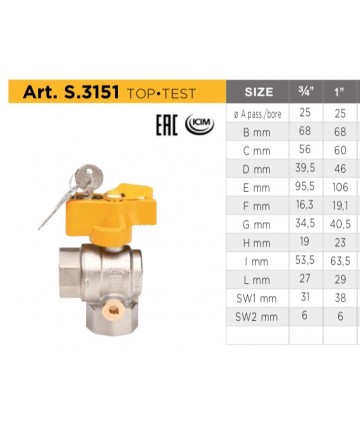

Das VENUS ZÄHLERVENTIL wird nach dem Zähler verwendet und bietet die Möglichkeit, an einer Halterung angeschlossen zu werden, und ermöglicht die Druckprüfung über den 1/4” Druckanschluss, der sich unter der Klappe befindet.
Das VENUS ZÄHLERVENTIL erfüllt die Norm 7129, die vorschreibt: "Die Dichtigkeitsprüfung muss vor der Inbetriebnahme der Anlage unter Verwendung des speziellen Druckanschlusses hinter dem Beginnspunkt durchgeführt werden..." und dieser Druckanschluss kann Teil des Absperrventils sein.

Gewindeenden:
• Eingang: Drehgelenk 1"1/4 Zähleranschluss = ISO228
Ausgang: weiblicher Anschluss UNI ISO 7/1 (UNI EN 10226)

Betätigungselemente:
Aluminiumklappe in der standardmäßigen plombierbaren Version oder Version mit Schlüsselsperre mit 25 Codierungen.

• Auf Anfrage ist der Schlüssel Passepartout
oder der Räumungsschlüssel (K031A001) erhältlich.

• Die Dichtungen des Zähleranschlusses sind nicht im Lieferumfang enthalten.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden 100% bei pneumatischer Dichtigkeitsprüfung getestet.

dicht ober: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische PTFE-Gleitdichtungen
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Anwendungsbereiche:
Die VENUS-Serie wird besonders für die Gasverteilung in der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Richtlinie 94/9/EG Gruppe Kategorie 2).

Gewindeeinstiche:
• serienmäßig mit weiblichem und männlichem Gewinde nach UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Aluhebel, Aluminium-Schmetterling, Hebel

oberer Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische antifriktive Dichtungen aus PTFE
- mittlerer und Niederdruck.
1 O-Ring - Niederdruck.

Verwendungsbereiche:
Die VENUS-Serie wird besonders in Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(Norm ATEX 94/9/EG Gruppe Kategorie 2).

Gewindeadapter:
• Standardmäßig weiblich und männlich nach Norm UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Aluminium-Mutter, Lev

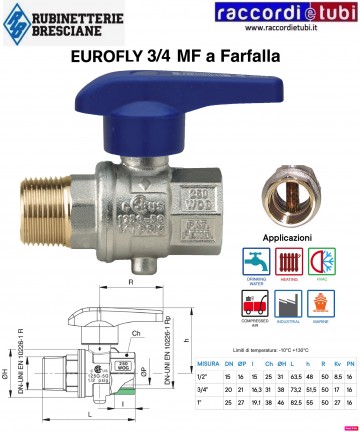

Durchgang: total. Rote Aluminium-Flügellehre
Stamm: bruchsicher.
Seiten-Dichtungen: PTFE hochfest und rein.
Obere Dichtungen: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die Serie ASTER garantiert gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Landwirtschaftsanwendungen.

Gewindeenden:
• serienmäßig weiblich und männlich nach Normen UNI ISO 228/1.

Bedienelemente:
Aluminiumhebel, Stahlhebel, Aluminiumflügel, RALLENTY Handrad.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: für Gas MOP5 (20)

SPEZIFISCHE EIGENSCHAFTEN:

• Das VENUS-Ventil wurde gemäß der Norm EN331 für Kugelventile für Gas bis 2” entworfen.
Mit seinen konstruktiven Eigenschaften gewährleistet es eine hohe Betriebssicherheit bei niedrigen und sehr niedrigen Drücken, die in Gasinstallationen üblich sind.

Durchgang: total.
Ventilstamm: drucksicher.
Seiten-Dichtungen: hochbeständiges Virgin PTFE.
Oberdichtung: 4 Dichtungen
1 PTFE-Ring - hoher Druck.
2 konische Reibungsdichtungen aus PTFE - mittlerer und niedriger Druck.
1 O-Ring - niedriger Druck.

Einsatzbereiche:
Die VENUS-Serie wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(Norm ATEX 94/9/CE Gruppe Kategorie 2).

Gewindesitz:
• Serienmäßig innen und außen gemäß UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Hebel Aluminium, Schmetterlingsventil Aluminium, Hebel Stahl, quadratische Kappe, Straßenanschlusskappe, plombierbare Kappe, dichtbare Schmetterlingsventil. Verfügbare Farben: Gelb.

Alle Ventile entsprechen der Richtlinie 97/23/CE und werden zu 100% mit einem elektronisch kontrollierten Dichtheitsprüfung getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -10°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar (20°C)

SPEZIFISCHE EIGENSCHAFTEN:
• Das MINIBALL-Ventil, mit reduziertem Durchgang, ist in einer breiten Palette erhältlich, die eine erhebliche Vielfalt an Anwendungen ermöglicht, insbesondere dort, wo der Platz begrenzt ist.

Anwendungsbereiche:
Durch die begrenzte Baugröße und die Qualität der Oberflächenbehandlung wird das MINIBALL hauptsächlich in den sichtbaren Segmenten von sanitärtechnischen Anlagen, in der Heizungsinstallation, im Bereich der Druckluft und als Entlüftung von Tanks eingesetzt.

Gewindeköpfe:
• serienmäßig mit weiblichem und männlichem Anschluss gemäß UNI ISO 228/1. Auf Anfrage sind weibliche und männliche Anschlüsse gemäß UNI ISO 7/1 (UNI EN 10226) erhältlich.

Bedienelemente:
Hebel, Schlitzschraubendreher, verchromter Hebel.
Verfügbare Farben: schwarz und glänzend verchromt.
• Für das Druck-/Temperaturdiagramm siehe Seite 41.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit pneumatischer Dichtheitsprüfung unter elektronischer Kontrolle getestet.

Durchgang: total. Rotem Stahlhebel
Stem: bruchfest.
Seitenabdichtungen: hochfeste PTFE.
Obere Dichtung: 3 Dichtungen:
1 Ring aus PTFE - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:
Die Serie ASTER gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Druckluft- und Landwirtschaftsanlagen.

Gewindeeingänge:
• Serienmäßig weiblich und männlich nach UNI ISO 228/1.

Bedienorgane:
Alulever, Stahlhebel, Aluminium-Schmetterlingsventil, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einer pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.

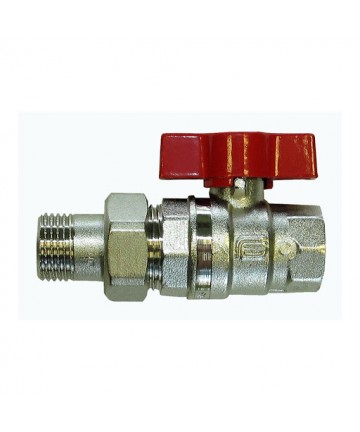

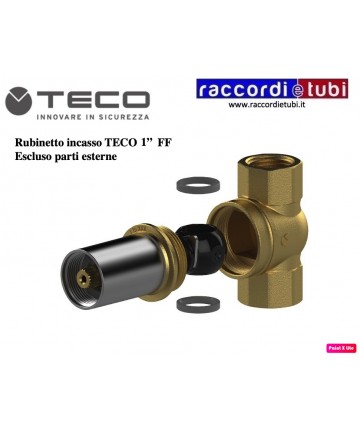

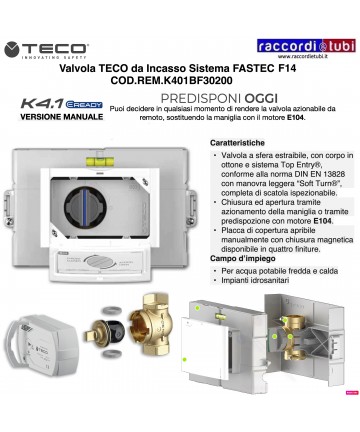

Verchromtes Kugelabsperrventil mit beweglichem Oberteil. • Gehäuse und Kugel aus CW617N Messing
• Verchromte Kugel
• Dichtungen aus EPDM
• Nenndruck: 16bar
• Maximalbetriebstemperatur: 95°C
• Anschlüsse: männlich-weiblich
• Männlicher Anschluss: Eurokonus mit flachkopf Einlage

PN 16.

Verzinktes Messing gemäß EN 12165. Gasgewinde, ISO 228/1. Maximale Temperatur 100 °C.

Feder aus Edelstahl AISI 304.

Rotel Aluminiumflügelgriff
