Artikel-Nr.: *2750952

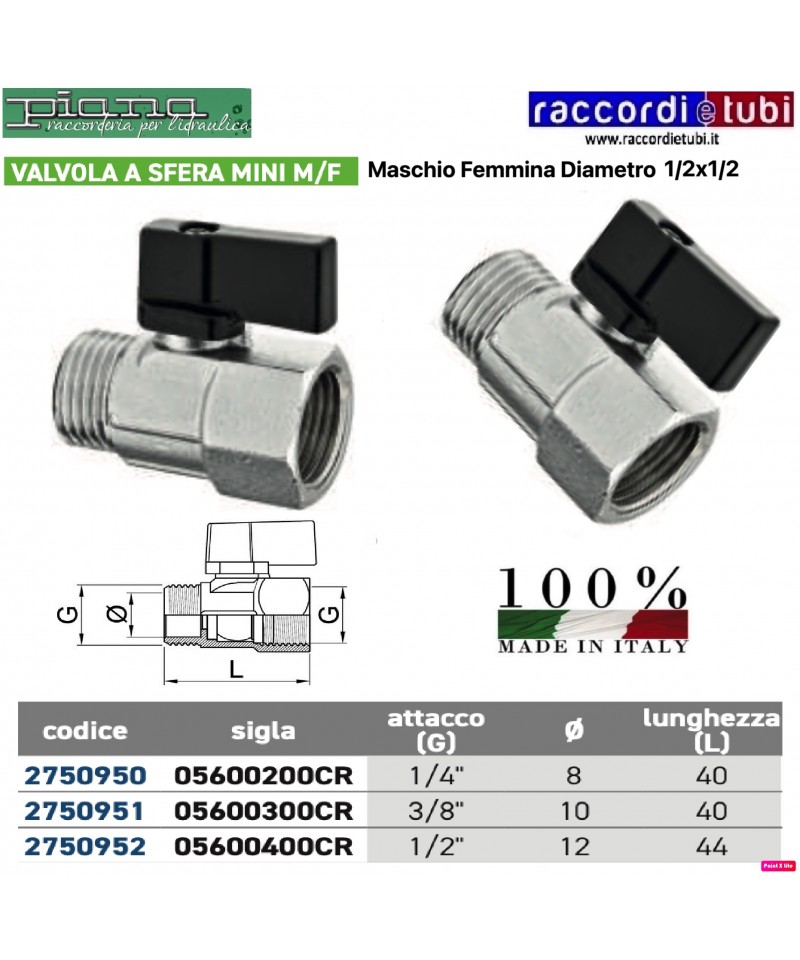

MINI-KUGELVENTIL MÄNNLICH WEIBLICH D.1/2X1/2 AUSMESSING
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
MINI-KUGELVENTIL MÄNNLICH WEIBLICH D.1/2X1/2 AUSMESSING
Serie EURO-KUGEL
Artikel 1900
Kugelventil mit vollem Durchgang, mit Pressanschluss/Pressanschluss Profil V, Hebel aus Aluminium.
DIAMERTOSCHRAUBE AUS SCHWEREM BRASS PN16
Serie EURO-KUGEL
Artikel 1900
Vollbohrkugelventil mit Pressverbindung/Pressverbindung Profil V, Aluminiumhebel.
Durchgang: total. Roter Stahlhebel
Gewinde: bruchfest.
Seiten-Dichtungen: hochtemperaturbeständiges PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.
Verwendungsbereiche:
Die ASTER-Serie gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Druckluft- und Agraranlagen.
Gewindedurchführungen:
• Standard weiblich und männlich nach UNI ISO 228/1.
Bedienelemente:
Aluminiumhebel, Stahlhebel, Aluminiumflügel, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.
Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einer pneumatischen Leckageprüfung unter elektronischer Kontrolle getestet.
Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis 40 bar
SPEZIFISCHE EIGENSCHAFTEN:
Durchgang: insgesamt.
Ventilstängel: bruchsicher.
Seitenabdichtungen: hochfestes PTFE.
Obere Dichtung: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.
Anwendungsbereiche:
die ASTER-Serie gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser- und Druckluftsystemen sowie in der Agrartechnik.
oberer Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Reibungsarme konische Dichtungen
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.
Einsatzbereiche:
Die VENUS-Serie wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit ATEX-Zertifikat verfügbar.
(ATEX-Richtlinie 94/9/CE Gruppe Kategorie 2).
Gewindeköpfe:
• serienmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).
Bet betätigungsorgan:
Hebel Aluminium, Flügel Aluminium, Hebel Stahl, quadratische Abdeckung, Straßenanschlussabdeckung, plombierbare Abdeckung, flügelversiegelbar. Verfügbare Farben: gelb.
Alle Ventile entsprechen der Richtlinie 97/23/CE und werden zu 100% mit elektronisch gesteuerten Druckprüfungen getestet.
EUROFLY Serie
Artikel 600500
Messing-Kugelventil mit Anschluss, Durchgangsgröße M/F mit kurzer Hebel und Regelungssystem für den Durchfluss
TECHNISCHE EIGENSCHAFTEN:
Temperaturgrenzen: für Flüssigkeiten von -10°C bis 100°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar
SPEZIFISCHE MERKMALE:
Durchgang: gesamt.
Stange: mit sicherem System und verstellbarem Druckring.
Seitenabdichtungen: hochresistentes, reines PTFE.
Obere Abdichtung: DSS4® Dynamic Sealing System (internationales Patent)
4 selbstregulierende konische PTFE-Gleitdichtungen mit dynamischer Dichtung
Ideales System für Anwendungen mit hoher Zykluszahl, Hoch- und Niederdruck.
Einsatzgebiete:
Die DELTA-Serie mit vollem Durchgang wird zur Umleitung des Flusses ohne Unterbrechung verwendet, und die Bedienung erfolgt wie bei einem normalen Ventil.
Sie wird für die Wasserverteilung, industrielle und ziviltechnische Heizungen, Wasser-, Hydraulik- und Pneumatiksysteme für nicht aggressive Flüssigkeiten eingesetzt.
Sie wird als Umleitventil verwendet.
Gewindeenden:
• Standard-Gewinde weiblich nach UNI ISO 7/1 (UNI EN 10226).
Bedienorgane:
Hebel aus Aluminium.
Verfügbare Farben: schwarz.
Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit elektronisch überwachten pneumatischen Dichtheitsprüfungen getestet.
TECHNISCHE EIGENSCHAFTEN:
Temperaturgrenzen: für Flüssigkeiten von -10°C bis 100°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar
DETAILLIERTE EIGENSCHAFTEN:
Durchgang: gesamt.
Spindel: mit verstellbarem Sicherheitsstopfen.
Seitenpackungen: hochbeständiges PTFE.
Obere Abdichtung: DSS4® Dynamic Sealing System (internationales Patent)
4 kegelförmige Reibungsminderungen in PTFE mit automatischer Anpassung zur dynamischen Abdichtung
Ideales System für Anwendungen mit hoher Zyklenzahl, hohem und niedrigem Druck.
Einsatzzwecke:
Die DELTA DREIWEGE-VENTIL-Reihe mit vollem Durchgang wird verwendet, um den Fluss ohne Unterbrechung umzuleiten, und die Bedienung erfolgt wie bei einem normalen Ventil.
Es wird für die Wasserverteilung, industrielle und zivile Heizung, Wasserversorgungsanlagen, hydraulische und pneumatische Systeme für nicht aggressive Flüssigkeiten verwendet.
Es wird als Umstellventil eingesetzt.
Gewindespitzen:
• serienmäßig weiblich nach UNI ISO 7/1 (UNI EN 10226).
Bedienelemente:
Aluminiumhebel.
Verfügbare Farben: schwarz.
Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % auf pneumatische Dichtheit mit elektronischer Kontrolle getestet.
Verchromtes Absperrventil mit Kugel und doppeltem beweglichem Deckel
• Kugelgehäuse aus CW617N Messing
• Verchromte Kugel
• Dichtungen aus EPDM
• Nenndruck: 16bar
• Maximale Betriebstemperatur: 95°C • Anschlüsse: weiblich-weiblich
EUROFLY MANN-FRAU
Kugelhahn aus Messing, mit vollem Durchgang, M/F-Gewinde, mit Durchflussreguliersystem
Für detailliertere Eigenschaften siehe beigefügtes PDF
TECHNISCHE EIGENSCHAFTEN:
Temperaturgrenzen: für Gas von -20°C bis 60°C Druckgrenzen: für Gas MOP5
Bedienelemente:
Aluminium-Schmetterlingsventil.
Verfügbare Farben: Gelb
SPEZIFISCHE EIGENSCHAFTEN:
Durchgang: total (3/4”x3/4”) - reduziert (1/2”x1/2”).
Spindel: bruchsicher.
Seitendichtungen: hochfester PTFE.
Oberste Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Schnurdichtungen - Mittel- und Niederdruck.
1 O-Ring - Niederdruck.
Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einem elektronisch kontrollierten Dichtheitsprüfstand getestet.
Durchgang: total. Rote Stahlhebel
Spindel: platzsicher.
Seitenpackungen: hochfester PTFE.
Oberverpackung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.
Anwendungsbereiche:
Die ASTER-Serie gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasseranlagen, pneumatischen und landwirtschaftlichen Anwendungen.
Gewindeenden:
• Standardmäßig weiblich und männlich nach Norm UNI ISO 228/1.
Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterlingsventil, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.
Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit pneumatischem Dichtheitsprüfung unter elektronischer Kontrolle getestet.
TECHNISCHE EIGENSCHAFTEN:
Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: für Gas MOP5 (20)
SPEZIFISCHE EIGENSCHAFTEN:
• Das VENUS Ventil wurde gemäß der Norm EN331 für Kugelhähne für Gas bis zu 2" entworfen.
Durch seine konstruktiven Eigenschaften gewährleistet es eine hohe Betriebssicherheit bei niedrigen und sehr niedrigen Drücken, die für Gasanlagen typisch sind.
Durchlass: total.
Stiel: bruchsicher.
Seiten-Dichtungen: hochfester reiner PTFE.
obere Abdichtung: 4 Dichtungen
1 PTFE-Ring - hoher Druck.
2 konische PTFE-Gleitdichtungen
- mittlerer und niedriger Druck.
1 O-Ring - niedriger Druck.
Anwendungsbereiche:
Die VENUS-Serie wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(ATEX-Richtlinie 94/9/EG Gruppe Kategorie 2).
Gewindeverbindungen:
• Standardmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).
Bedienelemente:
Hebel Aluminium, Flügel Aluminium, Hebel Stahl, quadratischer Deckel, Straßenanschlussdeckel, plombierbarer Deckel, sicherverschlussfähiger Flügel. Verfügbare Farben: gelb.
Alle Ventile entsprechen der Richtlinie 97/23/EG und werden 100% mit einem pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.
