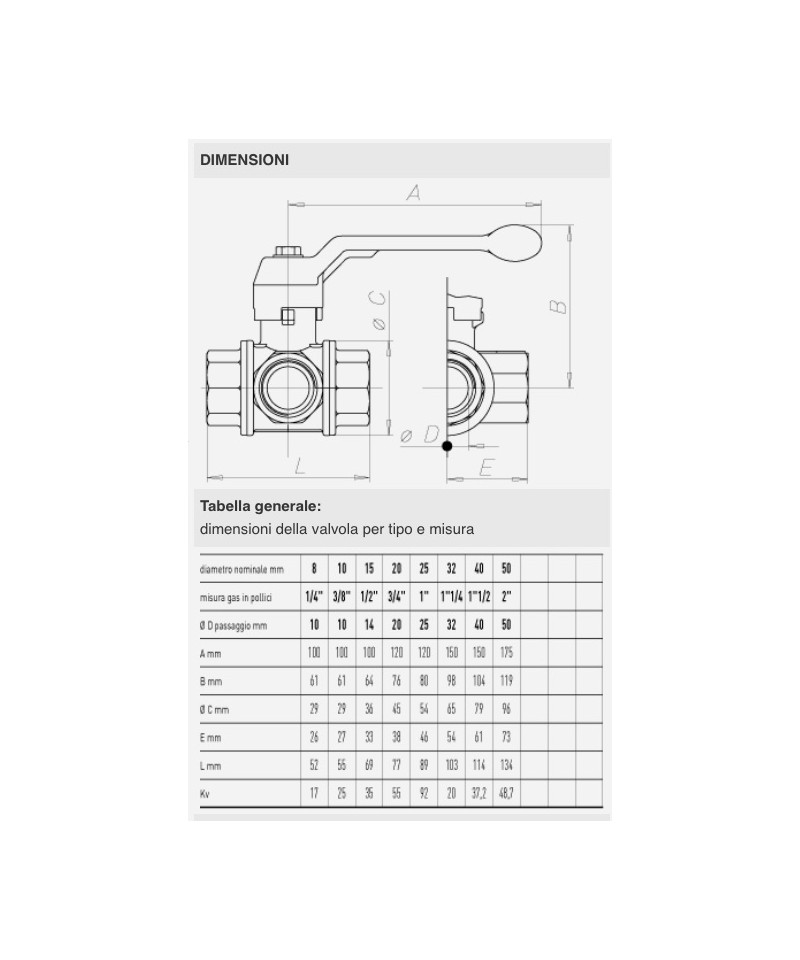

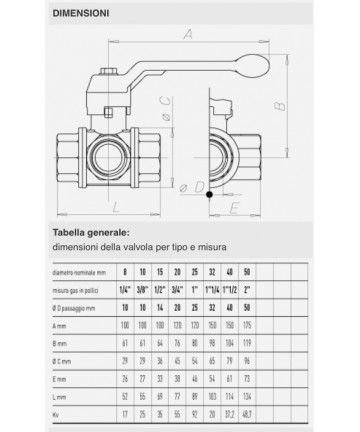

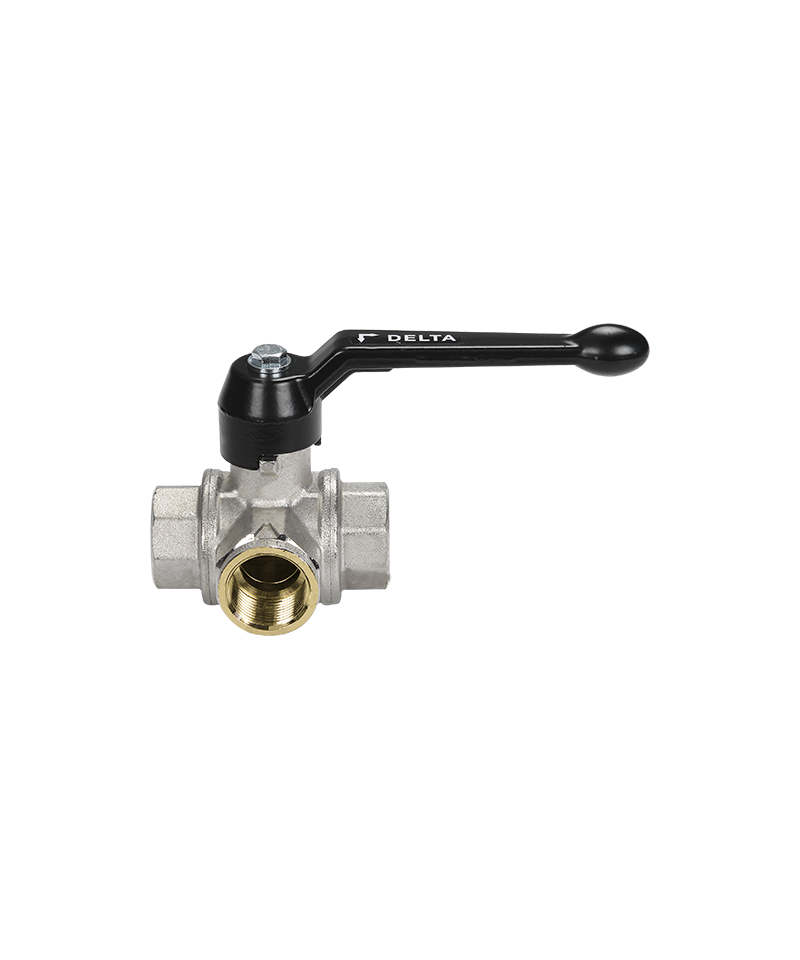

DELTA 3-WEGE-VENTIL 1.1/4

Durchgang: total. Roter Stahlhebel
Gewinde: bruchfest.
Seiten-Dichtungen: hochtemperaturbeständiges PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Verwendungsbereiche:
Die ASTER-Serie gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Druckluft- und Agraranlagen.

Gewindedurchführungen:
• Standard weiblich und männlich nach UNI ISO 228/1.

Bedienelemente:
Aluminiumhebel, Stahlhebel, Aluminiumflügel, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einer pneumatischen Leckageprüfung unter elektronischer Kontrolle getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten    10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFIKATIONEN:

Das SPACE-Ventil vereint in einem Artikel ein „L“-Fittings und ein Kugelventil.

Patented Front Butterfly:
einfache Handhabung.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht enge Kollektoresanordnungen und die Verwendung von kompakten Einbaukästen.
Durchgang:    vollständig.
Stamm:    explosionsgeschützt.
Seiten-Dichtungen:
hochbeständiges PTFE.
Obere Dichtung:
3 Dichtungen.
1 hochbeständiger PTFE-Ring.
2 Niederdruck-O-Ringe.

Verwendungsbereiche:
Das SPACE-Ventil ist für Heizungsanlagen für Kollektionen geeignet.

Größen:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeverbindungen:
• weiblich nach ISO 228/1.
• Schenkel und Überwurf (metallische Dichtung mit O-Ring)

Bedienelemente:
rote, blaue, gelbe und schwarze Aluminiumklappen.

Die Flussrichtung ist zudem an der Markierung auf dem Steuerstamm erkennbar.

Alle Ventile entsprechen der Richtlinie 97/23/CE und werden zu 100 % mit einem elektronisch gesteuerten Dichtheitsprüfung getestet.

oberer Dichtungsring: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische PTFE-Reibungsdichtungen
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Anwendungsbereiche:
Die VENUS-Serie wird besonders für Gasverteilungssysteme der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Richtlinie 94/9/EG Gruppe Kategorie 2).

Gewindeeinsätze:
• standardmäßig weiblich und männlich nach den Normen UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Aluminiumschmetterling, Stahlhebel, quadratische Kappe, Straßensteckdosenkappe, plombierbare Kappe, versiegelbarer Schmetterling. Verfügbare Farben: gelb.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einer elektronisch gesteuerten pneumatischen Dichtheitsprüfung getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: für Gas MOP5 (20)

SPEZIFISCHE EIGENSCHAFTEN:

• Das VENUS-Ventil wurde gemäß der Norm EN331 für Kugelventile für Gas bis zu 2" entwickelt.
Durch seine konstruktiven Merkmale garantiert es eine hohe Betriebssicherheit bei niedrigen und sehr niedrigen Drücken, wie sie in Gasinstallationen vorkommen.

Durchgang: total.
Stamm: druckfest.
Seitenstopfpackungen: hochbeständiges PTFE.
Obere Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische Antreibdichtungen aus PTFE
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Verwendungsbereiche:
Die VENUS-Serie wird besonders in Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/EG Gruppe Kategorie 2).

Gewindeelemente:
• Standardmäßig weiblich und männlich gemäß UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Hebel Aluminium, Aluminium-Schmetterling, Stahlhebel, quadratische Abdeckung, Straßenanschlussabdeckung, plombierbare Abdeckung, dichtbare Schmetterlinge. Verfügbare Farben: gelb.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einer pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.

EUROFLY-Serie

Artikel 600301

Kugelhahn aus Messing, vollflächiger Anschluss M/F mit kurzem Hebel und Regelungssystem für den Durchfluss.

EUROFLY Männlich Weiblich

Butterfly-Ventil aus Messing, mit vollem Durchgang, Gewinde M/W, mit Durchflussregulierungs-System

Für detailliertere Eigenschaften siehe angehängtes PDF

Oberer Dichtungsring: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Metall-Dichtungen gegen Reibung
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Verwendungsbereiche:
Die Serie VENUS wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/CE, Kategorie 2).

Gewindeenden:
• serienmäßig weiblich und männlich nach den Normen UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Aluminiumhebel, Aluminiumflügel.

Eigenschaften

• Entnehmbares Kugelventil mit Messinggehäuse und Top Entry®-System, konform mit der Norm DIN EN 13828, mit leichtem „Soft Turn®“-Betätigung, komplett mit überprüfbarem Gehäuse.
• Schließen und Öffnen durch Betätigung des Griffs oder durch Vorbereitung mit Motor E104.
• Manuell mit schließbarem Deckel mit Magnetverschluss, erhältlich in vier Ausführungen.

Anwendungsbereich

• Für kaltes und warmes Trinkwasser
• Sanitäranlagen

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis 25 bar

SPEZIFISCHE EIGENSCHAFTEN:

• Der KOLLEKTOR O hat die gleichen Dichtungseigenschaften wie die Serie ASTER, von der er abgeleitet ist.

Durchgang: total.
Ventilstamm: bruchsicher.
Seiten Dichtungen: hochfester PTFE.
Obere Dichtung: 3 Dichtungen:
1 Ring aus PTFE - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:
es ist für Heizungsanlagen für Kollektorbatterien geeignet.

Gewindeadaptierungen:
• serienmäßig mit Innengang gemäß UNI ISO 228/1.
• Schaft und Drehgelenk (metallische Dichtung mit O-Ring).

Bedienelemente:
Aluminium-Schmetterlingsventil.
Verfügbare Farben: schwarz, rot und blau.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einer pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.

ABSCHNEIDEBLECH AUS SCHWEREM BRASS PN16

R4 - VENTIL MIT SCHNELLVERBINDUNG AM FLEXIBLEN SCHLACHT

DIN-EN15069 VERSION FÜR FLEXIBLE SCHLÄUCHE DIN-EN14800

CHROMATIERTES BRASSVENTIL FÜR GAS 1/2X1/2 MF GERAD MIT DREHTELLER

Durchgang: total. Rote Hebel aus Stahl
Stamm: bruchsicher.
Seiten-Dichtungen: hochfestes, reines PTFE.
Obere Abdichtung: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die ASTER-Serie gewährleistet gute Leistung in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Agraranlagen.

Gewindeverbindungen:
• Standard weiblich und männlich nach UNI ISO 228/1.

Betriebsorgane:
Aluminiumhebel, Stahlhebel, Aluminium-Butterfly, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile erfüllen die Richtlinie 97/23/EG und werden zu 100 % mit einem elektronischen Dichtheitsprüfstand getestet.

TECHNISCHE MERKMALE:

Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: MOP5

SPEZIFISCHE MERKMALE:

Durchgang: reduziert.
Stängel: bruchsicher.
Seiten-Dichtungen: hochbeständiges, jungfräuliches PTFE.
Obere Dichtung: 4 Dichtungen
1 PTFE-Ring
2 PTFE-Gleitdichtungen
selbstjustierend.
1 O-Ring.

Einsatzbereiche:
Das VALVOLA VENUS CONTATORE wird nach dem Zähler verwendet und kann an einer Halterung angeschlossen werden. Es ermöglicht die Durchführung des Anlagentests über den Druckanschluss von 1/4”, der sich unter der Drossel befindet.
Das VALVOLA VENUS CONTATORE entspricht der Norm 7129, die vorschreibt: "Der Dichtheitsprüfung muss vor Inbetriebnahme der Anlage unter Verwendung des speziellen Druckanschlusses stromabwärts vom Beginnspunkt...." und dieser Druckanschluss kann Teil des Absperrventils sein.

Gewindeenden:
• Eingang: Drehgelenk 1"1/4 Zähleranschluss = ISO228
Ausgang: weiblicher Anschluss UNI ISO 7/1 (UNI EN 10226)

Betätigungselemente:
Aluminium-Drosselventil in der standardmäßigen plombierbaren Version oder in der Version mit Schlüsselverriegelung mit 25 Kodierungen.

• Auf Anfrage erhältlich: der Passepartout-Schlüssel
oder der Morositätsschlüssel (K031A001).

• Die Dichtungen des Zähleranschlusses sind nicht enthalten.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit pneumatischer Dichtheitsprüfung getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: für Gas MOP5 (20)

SPEZIFISCHE EIGENSCHAFTEN:

• Das VENUS-Ventil wurde gemäß der Norm EN331 für Kugelventile für Gas bis 2” entworfen.
Mit seinen konstruktiven Eigenschaften gewährleistet es eine hohe Betriebssicherheit bei niedrigen und sehr niedrigen Drücken, die in Gasinstallationen üblich sind.

Durchgang: total.
Ventilstamm: drucksicher.
Seiten-Dichtungen: hochbeständiges Virgin PTFE.
Oberdichtung: 4 Dichtungen
1 PTFE-Ring - hoher Druck.
2 konische Reibungsdichtungen aus PTFE - mittlerer und niedriger Druck.
1 O-Ring - niedriger Druck.

Einsatzbereiche:
Die VENUS-Serie wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(Norm ATEX 94/9/CE Gruppe Kategorie 2).

Gewindesitz:
• Serienmäßig innen und außen gemäß UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Hebel Aluminium, Schmetterlingsventil Aluminium, Hebel Stahl, quadratische Kappe, Straßenanschlusskappe, plombierbare Kappe, dichtbare Schmetterlingsventil. Verfügbare Farben: Gelb.

Alle Ventile entsprechen der Richtlinie 97/23/CE und werden zu 100% mit einem elektronisch kontrollierten Dichtheitsprüfung getestet.

Durchgang: total. Rote Aluminium-Flügellehre
Stamm: bruchsicher.
Seiten-Dichtungen: PTFE hochfest und rein.
Obere Dichtungen: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die Serie ASTER garantiert gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Landwirtschaftsanwendungen.

Gewindeenden:
• serienmäßig weiblich und männlich nach Normen UNI ISO 228/1.

Bedienelemente:
Aluminiumhebel, Stahlhebel, Aluminiumflügel, RALLENTY Handrad.
