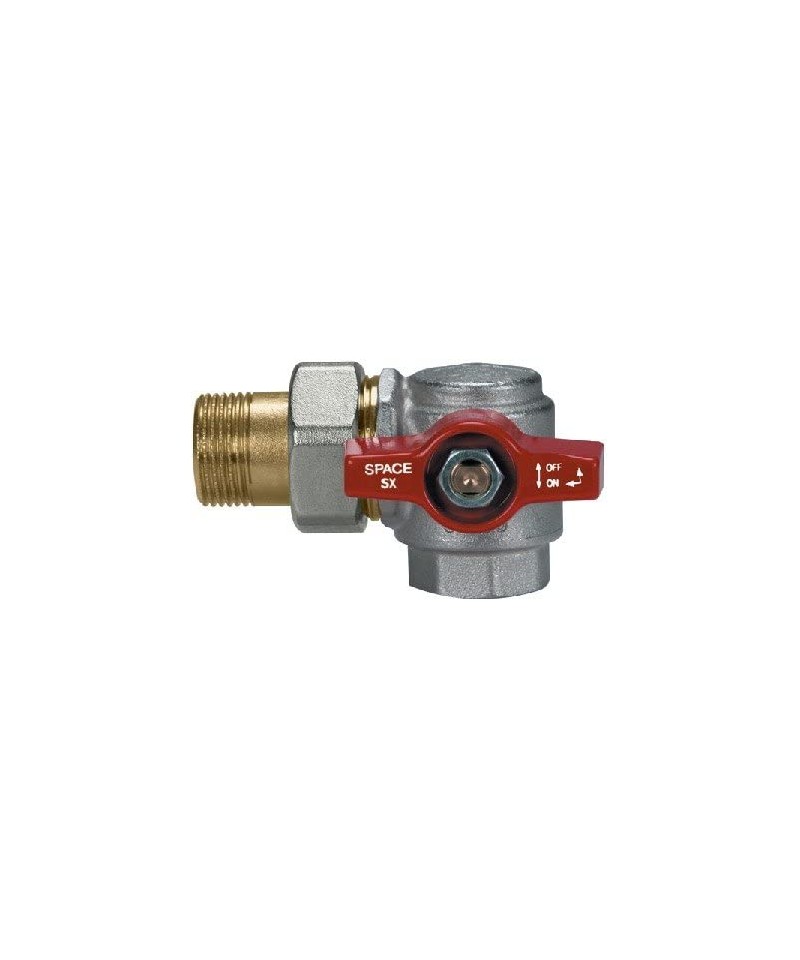

KUGELVENTIL EFFEBI SPACE 90° 1/2 LINKS

EUROFLY MÄNNLICH WEIBLICH

Absperrventil aus Messing, mit vollem Durchgang, Gewinde M/W, mit Durchflussreguliersystem

Für detailliertere Eigenschaften siehe angehängte PDF

Ff Kugelhahn für brennbare Gase mit Morositätsverschluß und Druckaufnahme von 1/4", nickelt.

Durchgang: total. Rote Aluminium-Handkurbel
Schaft: bruchsicher.
Seiten-Dichtungen: hochbeständiges jungfräuliches PTFE.
Obere Abdichtung: 3 Dichtungen:
1 PTFE-Ring - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:
Die ASTER-Serie gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Landwirtschaftsanlagen.

Gewindeenden:
• Standardmäßig weiblich und männlich nach UNI ISO 228/1 Norm.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminium-Flügel, RALLENTY-Handrad.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten    von -10°C bis 100°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar

DETAILLIERTE EIGENSCHAFTEN:

Durchgang: gesamt.
Spindel: mit verstellbarem Sicherheitsstopfen.
Seitenpackungen: hochbeständiges PTFE.
Obere Abdichtung: DSS4® Dynamic Sealing System (internationales Patent)
4 kegelförmige Reibungsminderungen in PTFE mit automatischer Anpassung zur dynamischen Abdichtung
Ideales System für Anwendungen mit hoher Zyklenzahl, hohem und niedrigem Druck.

Einsatzzwecke:
Die DELTA DREIWEGE-VENTIL-Reihe mit vollem Durchgang wird verwendet, um den Fluss ohne Unterbrechung umzuleiten, und die Bedienung erfolgt wie bei einem normalen Ventil.
Es wird für die Wasserverteilung, industrielle und zivile Heizung, Wasserversorgungsanlagen, hydraulische und pneumatische Systeme für nicht aggressive Flüssigkeiten verwendet.
Es wird als Umstellventil eingesetzt.

Gewindespitzen:
• serienmäßig weiblich nach UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Aluminiumhebel.
Verfügbare Farben: schwarz.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % auf pneumatische Dichtheit mit elektronischer Kontrolle getestet.

EINBAU-ARMATURE TECO MIT DREI AUSGÄNGEN K204DC10100

K204DC10100 K2.4 KIT COLL. GAS MONO INT. 3 VIE TC 1”-3/4”

TECHNISCHE MERKMALE:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten 10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE MERKMALE:

Das SPACE-Ventil vereint in einem einzigen Artikel ein "L"-Fitting und ein Kugelventil.

Patentierte Frontklappe:
einfache Handhabung.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht nah beieinander liegende Kollektoren und die Verwendung von reduzierten Einbauboxen.
Durchgang:    gesamt.
Stangensystem:    schlagfest.
Seiten-Dichtungen:
hochfester PTFE.
Obere Dichtung:
3 Dichtungen.
1 hochfester PTFE-Ring.
2 Niederdruck-O-Ringe.

Verwendungsbereiche:
Das SPACE-Ventil ist für Heizungsanlagen geeignet, um Kollektorbatterien zu verbinden.

Größen:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeenden:
• weiblich gemäß ISO 228/1.
• Gabel und Draht (metallische Dichtung O-Ring)

Betätigungselemente:
roter, blauer, gelber und schwarzer Aluminiumflügel.

Die Fließrichtung ist zudem durch die Markierung am Betätigungsschaft erkennbar.

Alle Ventile entsprechen der Richtlinie 97/23/CE und werden zu 100% mit einem pneumatischen Dichtheitstest unter elektronischer Kontrolle geprüft.

obere Dichtigkeit: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Reibungsarme konische Dichtungen
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Verwendungsbereiche:
Die Serie VENUS wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/EG Gruppe Kategorie 2).

Gewindeelemente:
• serienmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Schmetterling

Durchgang: total. Rotem Stahlhebel
Stem: bruchfest.
Seitenabdichtungen: hochfeste PTFE.
Obere Dichtung: 3 Dichtungen:
1 Ring aus PTFE - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:
Die Serie ASTER gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Druckluft- und Landwirtschaftsanlagen.

Gewindeeingänge:
• Serienmäßig weiblich und männlich nach UNI ISO 228/1.

Bedienorgane:
Alulever, Stahlhebel, Aluminium-Schmetterlingsventil, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einer pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.

VERLÄNGERUNG DIAMETER 1" AUS MESSING FÜR VALVE SPACE 90°

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Gas von -20°C bis 60°C Druckgrenzen: für Gas MOP5

Bedienelemente:
Aluminium-Schmetterlingsventil.
Verfügbare Farben: Gelb

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: total (3/4”x3/4”) - reduziert (1/2”x1/2”).
Spindel: bruchsicher.
Seitendichtungen: hochfester PTFE.
Oberste Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Schnurdichtungen - Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einem elektronisch kontrollierten Dichtheitsprüfstand getestet.

Eigenschaften

• Entnehmbares Kugelventil mit Messinggehäuse und Top Entry®-System, konform mit der Norm DIN EN 13828, mit leichtem „Soft Turn®“-Betätigung, komplett mit überprüfbarem Gehäuse.
• Schließen und Öffnen durch Betätigung des Griffs oder durch Vorbereitung mit Motor E104.
• Manuell mit schließbarem Deckel mit Magnetverschluss, erhältlich in vier Ausführungen.

Anwendungsbereich

• Für kaltes und warmes Trinkwasser
• Sanitäranlagen

Serie       EUROFLY

Artikel  600000

Schmetterlingsventil aus Messing, mit vollem Durchgang, F/F-Gewinde, mit Flussregelungssystem.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten 40 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: insgesamt.
Spindel: bruchfest.
Seiten-Dichtungen: hochfester PTFE.
Oberdichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die ASTER-Serie garantiert gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Landwirtschaftsanwendungen.

TECHNISCHE MERKMALE:

Temperaturgrenzen: für Flüssigkeiten von -10°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar (20°C)

SPEZIFISCHE MERKMALE:
• Das MINIBALL-Ventil mit reduziertem Durchfluss ist in einer breiten Palette erhältlich, die eine beträchtliche Vielfalt an Einsätzen ermöglicht, insbesondere dort, wo der Platz begrenzt ist.

Anwendungsbereiche:
Aufgrund des begrenzten Platzes und der Qualität der Verarbeitung wird das MINIBALL hauptsächlich in den sichtbaren Segmenten der Sanitäranlagen, in der Heiztechnik, im Bereich der Druckluft und als Ablassventil für Tanks eingesetzt.

Gewindeverbindungen:
• Standardmäßig mit Innen- und Außengewinde gemäß UNI ISO 228/1. Auf Anfrage sind Innen- und Außengewinde gemäß UNI ISO 7/1 (UNI EN 10226) erhältlich.

Bedienorgane:
Hebel, Schraubendreherausschnitt, verchromter Hebel.
Verfügbare Farben: schwarz und glänzend verchromt.
• Für das Druck-/Temperaturdiagramm siehe Seite 41.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einer pneumatSharesTests mit elektronischer Überwachung getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: für Gas MOP5 (20)

SPEZIFISCHE EIGENSCHAFTEN:

• Das VENUS-Ventil wurde gemäß der Norm EN331 für Kugelventile für Gas bis zu 2" entwickelt.
Durch seine konstruktiven Merkmale garantiert es eine hohe Betriebssicherheit bei niedrigen und sehr niedrigen Drücken, wie sie in Gasinstallationen vorkommen.

Durchgang: total.
Stamm: druckfest.
Seitenstopfpackungen: hochbeständiges PTFE.
Obere Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische Antreibdichtungen aus PTFE
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Verwendungsbereiche:
Die VENUS-Serie wird besonders in Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/EG Gruppe Kategorie 2).

Gewindeelemente:
• Standardmäßig weiblich und männlich gemäß UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Hebel Aluminium, Aluminium-Schmetterling, Stahlhebel, quadratische Abdeckung, Straßenanschlussabdeckung, plombierbare Abdeckung, dichtbare Schmetterlinge. Verfügbare Farben: gelb.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einer pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.

EINBAUVENTIL SOFT TURN DN25 F 1” NEUTRAL

"ÄUSSERE TEILE SEPARAT BESTELLEN"
