Serie       EUROFLY

Artikel  600000

Absperrventil aus Messing, mit vollem Durchgang, Gewinde M/M, mit Flussregulierungssystem.

EFFEBI Venus 1031Gl Kugelhahn Ø1" Weiblich/Weiblich Mit Sicherheit - 1031G206L

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten    10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE-Ventil vereint in einem Artikel ein "L"-Formstück und ein Kugelventil.

Patentierte Frontklappe:
einfach zu bedienen.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht enge Sammlerbatterien und die Verwendung reduzierter Einbaukästen.
Durchgang:    vollständig.
Stängel:    bruchsicher.
Seiten-Dichtungen:
hochfester PTFE.
Obere Dichtung:
3 Dichtungen.
1 hochfester PTFE-Ring.
2 Niederdruck-O-Ringe.

Einsatzgebiete:
Das SPACE-Ventil ist in Heizungsanlagen für Sammlerbatterien geeignet.

Größen:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindespitzen:
• weiblich nach ISO 228/1.
• Tülle und Drehgewinde (metallische Dichtung mit O-Ring)

Betriebsorgane:
rotes, blaues, gelbes und schwarzes Aluminium-Geschloss.

Die Flussrichtung ist außerdem an der Markierung auf dem Betätigungssäule erkennbar.

K400B110100 K4.0 KIT VALV. WASSER C/F DN15 F 1/2”

K4 VERTEILUNGS- UND ABSCHNEIDESYSTEM FÜR SANITÄRANLAGEN

Serie       EUROFLY

Artikel  600000

Absperrklappe aus Messing, mit Durchgang, mit F/F-Gewinde und Flussregulierungsmechanismus.

Durchgang: total. Rote Aluminium-Handkurbel
Kolben: bruchsicher.
Seitenabdichtungen: hochfester PTFE.
Obere Dichtungen: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die ASTER-Serie garantiert gute Leistung in industriellen und zivilen Heizungsanlagen, Wasser-, Druckluft- und landwirtschaftlichen Systemen.

Gewindeenden:
• Standardmäßig weiblich und männlich nach UNI ISO 228/1.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminiumklappe, RALLENTY-Handrad.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis 25 bar

SPEZIFISCHE EIGENSCHAFTEN:

• der KOLLEKTOR O weist die gleichen Dichteigenschaften wie die Serie ASTER auf, von der er abstammt.

Durchgang: total.
Stange: bruchsicher.
Seiten-Dichtungen: hochfester, reiner PTFE.
Obere Dichtung: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
ist für Heizungsanlagen für die Batteriesammler vorgesehen.

Gewindeköpfe:
• serienmäßig weiblich nach Norm UNI ISO 228/1.
• Stutzen und Drehelement (metallische Dichtung O-Ring).

Betätigungselemente:
Aluminium-Schmetterlingsventil.
Verfügbare Farben: schwarz, rot und blau.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einem pneumatischen Dichtigkeitstest unter elektronischer Kontrolle geprüft.

Durchgang: total. Rote Aluminium-Handhebel
Gestänge: bruchsicher.
Seitendichtungen: hochfester, neues PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:
Die ASTER-Serie gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Agrarsystemen.

Gewindestutzen:
• standardmäßig weiblich und männlich nach UNI ISO 228/1.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminiumflügel, RALLENTY-Handrad.
Verfügbare Farben: Schwarz, Rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einem elektronisch gesteuerten Dichtheitsprüfung getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten 10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE-Ventil kombiniert in einem Artikel eine „L“-Baugruppe und ein Kugelventil.

Patenti gefederte Klappe:
einfach zu bedienen.
Knickventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht nah beieinanderliegende Kollektoren und den Einsatz von reduzierten Einbaukästen.
Durchgang:    vollständig.
Stange:    explosionssicher.
Seiten-Dichtungen:
hochfester PTFE.
Oberste Dichtung:
3 Dichtungen.
1 Hochfester PTFE-Ring.
2 Niederdruck-O-Ringe.

Einsatzbereiche:
Das SPACE-Ventil ist geeignet für Heizungsanlagen für Kollektorbatterien.

Größen:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeenden:
• weiblich nach ISO 228/1.
• Achse und Drehgelenk (metallische Dichtung O-Ring)

Betätigungselemente:
rot, blau, gelb und schwarz eloxierte Aluminiumklappe.

Die Flussrichtung kann zudem mittels der Markierung auf der Betätigungsstange erkannt werden.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit pneumatischen Dichtheitsprüfungen mit elektronischer Kontrolle getestet.

Verchromtes Absperrventil mit Kugel und doppeltem beweglichem Deckel
• Kugelgehäuse aus CW617N Messing
• Verchromte Kugel

• Dichtungen aus EPDM
• Nenndruck: 16bar
• Maximale Betriebstemperatur: 95°C • Anschlüsse: weiblich-weiblich

obere Dichtigkeit: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Reibungsarme konische Dichtungen
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Verwendungsbereiche:
Die Serie VENUS wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/EG Gruppe Kategorie 2).

Gewindeelemente:
• serienmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Schmetterling

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -10°C bis 100°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: gesamt.
Kolben: mit einstellbarem, sicherem Stopfen-System.
Seiten-Dichtungen: hochfester, reines PTFE.
Obere Dichtung: DSS4® Dynamic Sealing System (internationales Patent)
4 reibungsarme konische Dichtungen aus PTFE mit automatischer Einstellungsdynamik
Ideales System für Anwendungen mit hoher Zyklenanzahl, hohem und niedrigem Druck.

Anwendungsbereiche:
Die DELTA Serie mit vollem Durchgang wird für die Umleitung des Flusses ohne Unterbrechung verwendet, und die Bedienung erfolgt wie bei einem normalen Ventil.
Sie wird für die Wasserverteilung, industrielle und zivile Heizung, Wasserversorgungs-, hydraulische und pneumatische Systeme für nicht aggressive Flüssigkeiten verwendet.
Sie wird als Umleitungsventil verwendet.

Gewindeenden:
• Standardschraubgewinde nach UNI ISO 7/1 (UNI EN 10226).

Betätigungsorgane:
Hebel aus Aluminium.
Verfügbare Farben: schwarz.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit pneumatischen Dichtheitsprüfungen unter elektronischer Kontrolle getestet.

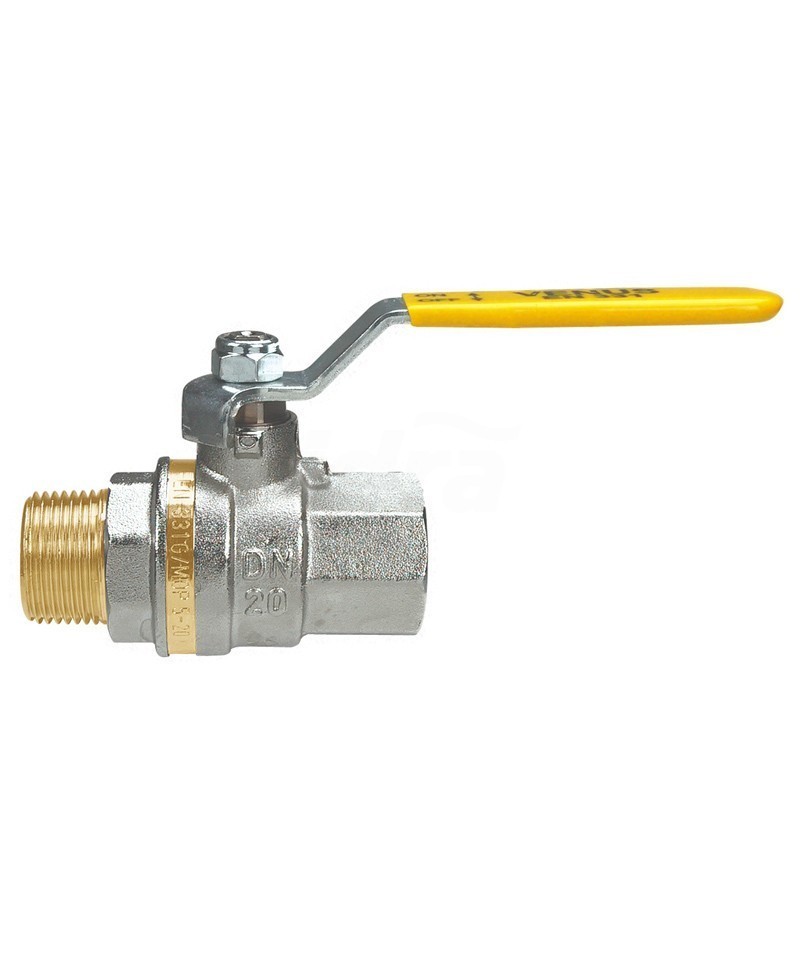

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: für Gas MOP5 (20)

SPEZIFISCHE EIGENSCHAFTEN:

• Das VENUS-Ventil wurde gemäß der Norm EN331 für Kugelventile für Gas bis 2” entworfen.
Mit seinen konstruktiven Eigenschaften gewährleistet es eine hohe Betriebssicherheit bei niedrigen und sehr niedrigen Drücken, die in Gasinstallationen üblich sind.

Durchgang: total.
Ventilstamm: drucksicher.
Seiten-Dichtungen: hochbeständiges Virgin PTFE.
Oberdichtung: 4 Dichtungen
1 PTFE-Ring - hoher Druck.
2 konische Reibungsdichtungen aus PTFE - mittlerer und niedriger Druck.
1 O-Ring - niedriger Druck.

Einsatzbereiche:
Die VENUS-Serie wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(Norm ATEX 94/9/CE Gruppe Kategorie 2).

Gewindesitz:
• Serienmäßig innen und außen gemäß UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Hebel Aluminium, Schmetterlingsventil Aluminium, Hebel Stahl, quadratische Kappe, Straßenanschlusskappe, plombierbare Kappe, dichtbare Schmetterlingsventil. Verfügbare Farben: Gelb.

Alle Ventile entsprechen der Richtlinie 97/23/CE und werden zu 100% mit einem elektronisch kontrollierten Dichtheitsprüfung getestet.

EINBAU-EINHEITSMISCHER TECO K401 ANSCHLUSS 3/4 EUROCONO

EDELSTAHLHEBEL 316L FÜR VENTILE EFFEBI MODELL ASTER

Durchgang: total. Roter Stahlhebel
Ventilstahl: bruchsicher.
Seitenabdichtungen: hochfester PTFE, jungfräulich.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Einsatzbereiche:
Die ASTER-Serie gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Landwirtschaftsanlagen.

Gewindeenden:
• Standardmäßig weiblich und männlich nach UNI ISO 228/1.

Bedienelemente:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterlingsventil, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit elektronisch gesteuerten Druckprüfungen getestet.
