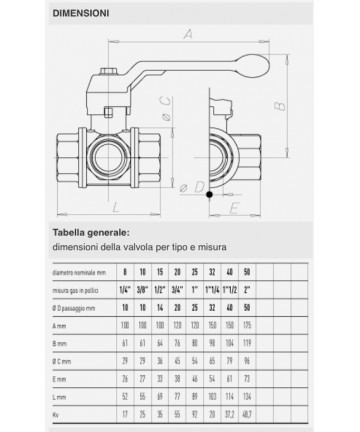

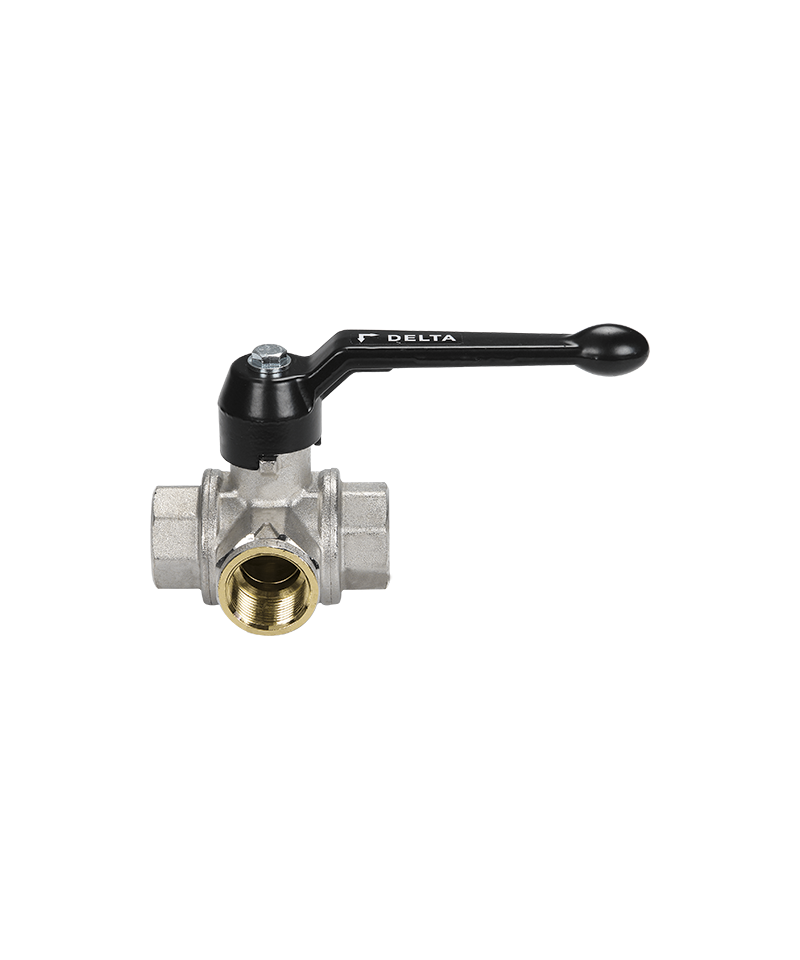

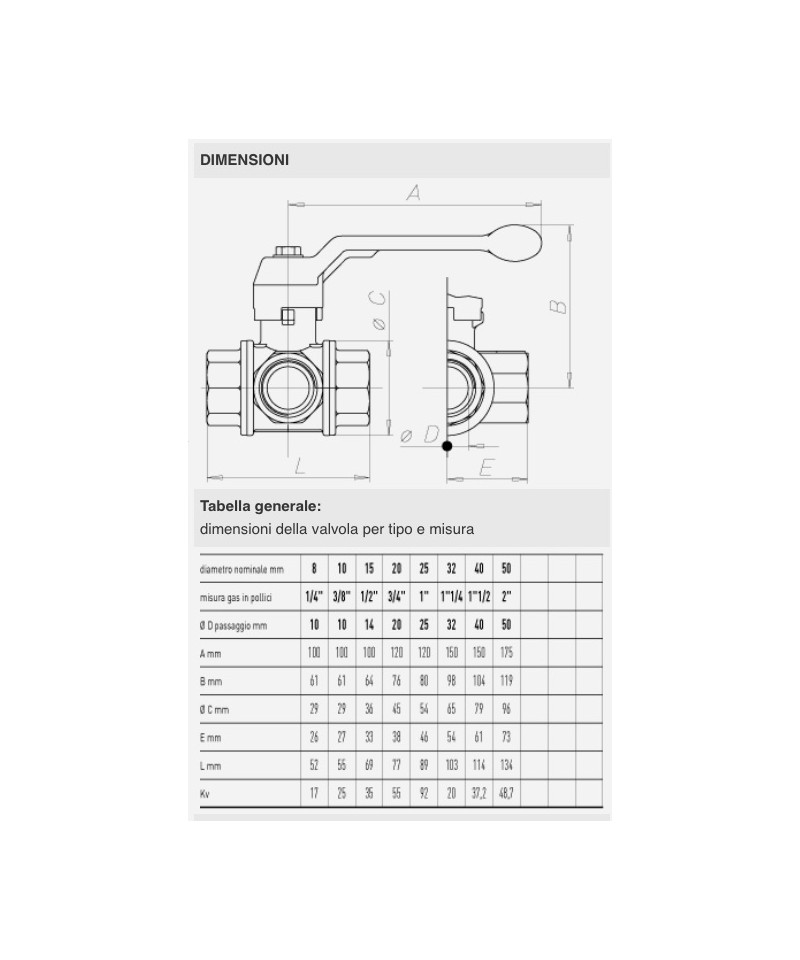

DREHVENTIL DELTA 3-WEGE 3/4

EUROFLY-Serie

Artikel 600301

Absperrklappe aus Messing, mit vollem Durchgang M/F, kurzer Hebel und Regelungssystem für den Fluss.

dicht ober: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische PTFE-Gleitdichtungen
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Anwendungsbereiche:
Die VENUS-Serie wird besonders für die Gasverteilung in der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Richtlinie 94/9/EG Gruppe Kategorie 2).

Gewindeeinstiche:
• serienmäßig mit weiblichem und männlichem Gewinde nach UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Aluhebel, Aluminium-Schmetterling, Hebel

Serie EUROFLY

Artikel 600500

Absperrventil aus Messing mit Anschluss, mit vollem Durchgang M/F und kurzer Hebel sowie Flussreguliersystem

ABSCHNITTVENTIL AUS SCHWEREM BRASS PN16

Serie EUROFLY

Artikel 600301

Butterfly-Ventil aus Messing, mit vollständigem Durchgang M/F, kurzem Hebel und Flussreguliersystem.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten    von -10°C bis 100°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar

DETAILLIERTE EIGENSCHAFTEN:

Durchgang: gesamt.
Spindel: mit verstellbarem Sicherheitsstopfen.
Seitenpackungen: hochbeständiges PTFE.
Obere Abdichtung: DSS4® Dynamic Sealing System (internationales Patent)
4 kegelförmige Reibungsminderungen in PTFE mit automatischer Anpassung zur dynamischen Abdichtung
Ideales System für Anwendungen mit hoher Zyklenzahl, hohem und niedrigem Druck.

Einsatzzwecke:
Die DELTA DREIWEGE-VENTIL-Reihe mit vollem Durchgang wird verwendet, um den Fluss ohne Unterbrechung umzuleiten, und die Bedienung erfolgt wie bei einem normalen Ventil.
Es wird für die Wasserverteilung, industrielle und zivile Heizung, Wasserversorgungsanlagen, hydraulische und pneumatische Systeme für nicht aggressive Flüssigkeiten verwendet.
Es wird als Umstellventil eingesetzt.

Gewindespitzen:
• serienmäßig weiblich nach UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Aluminiumhebel.
Verfügbare Farben: schwarz.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % auf pneumatische Dichtheit mit elektronischer Kontrolle getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -10°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar (20°C)

SPEZIFISCHE EIGENSCHAFTEN:
• Das MINIBALL-Ventil mit reduziertem Durchgang ist in einer großen Auswahl erhältlich, die eine bemerkenswerte Vielfalt an Anwendungen ermöglicht, insbesondere dort, wo der Platz begrenzt ist.

Verwendungsbereiche:
Wegen der geringen Baugröße und der Qualität der Oberfläche wird das MINIBALL hauptsächlich in den sichtbaren Segmenten der sanitären Anlagen, in der Heizungstechnik, im Bereich der Druckluft und als Ablauf von Tanks eingesetzt.

Gewindeenden:
• Standardmäßig mit weiblichem und männlichem Anschluss gemäß UNI ISO 228/1. Auf Anfrage sind weibliche und männliche Anschlüsse gemäß UNI ISO 7/1 (UNI EN 10226) erhältlich.

Betätigungselemente:
Hebel, Schraubendreherbeschneidung, verchromter Hebel.
Verfügbare Farben: schwarz und glänzend verchromt.
• Für das Druck-/Temperaturdiagramm siehe S. 41.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einer pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.

EDELSTAHLHEBEL 316L FÜR VENTILE EFFEBI MODELL ASTER

Serie       EURO-KUGEL

Artikel  1900

Kugelventil mit vollem Durchgang, mit Pressanschluss/Pressanschluss Profil V, Hebel aus Aluminium.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten    10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE-Ventil kombiniert in einem Artikel ein "L"-Fitting und ein Kugelventil.

Patented Frontklappe:
einfach zu bedienen.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht enge Kollektoranordnungen und die Verwendung von kompakten Unterputzkästen.
Durchgang:    gesamt.
Stängel:    explosionsgeschützt.
Seiten-Dichtungen:
hochbeständiges PTFE.
Obere Dichtung:
3 Dichtungen.
1 Dichtungsring aus hochbeständigem PTFE.
2 Niederdruck-O-Ringe.

Anwendungsbereiche:
Das SPACE-Ventil ist für Heizungsanlagen in Kollektoranordnungen geeignet.

Maße:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeenden:
• weiblich gemäß ISO 228/1.
• Übergang und Gelenk (metallische Dichtungsstelle O-Ring)

Bedienelemente:
rote, blaue, gelbe und schwarze Aluminiumklappen.

Die Fließrichtung ist außerdem durch die Markierung am Betätigungshahn erkennbar.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einem elektronisch gesteuerten Dichtheitstest geprüft.

Eigenschaften

• Entnehmbares Kugelventil mit Messinggehäuse und Top Entry®-System, konform mit der Norm DIN EN 13828, mit leichtem „Soft Turn®“-Betätigung, komplett mit überprüfbarem Gehäuse.
• Schließen und Öffnen durch Betätigung des Griffs oder durch Vorbereitung mit Motor E104.
• Manuell mit schließbarem Deckel mit Magnetverschluss, erhältlich in vier Ausführungen.

Anwendungsbereich

• Für kaltes und warmes Trinkwasser
• Sanitäranlagen

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten    10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE-Ventil vereint in einem Artikel ein „L“-Fitting und ein Kugelventil.

Patentierte Frontklappe:
einfache Handhabung.
Winkelventil:
schneller und kostengünstiger Einbau.
Kompaktes System:
ermöglicht enge Sammelgruppen und die Verwendung von reduzierten Unterputzdosen.
Durchgang:    vollständig.
Stange:    sprengsicher.
Seitendichtungen:
hochfeste PTFE.
Obere Dichtung:
3 Dichtungen.
1 hochfester PTFE-Ring.
2 Niederdruck-O-Ringe.

Anwendungsbereiche:
Das SPACE-Ventil ist für Heizungsanlagen für Sammelgruppen geeignet.

Maße:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeenden:
• weiblich nach ISO 228/1.
• Schaft und Drehverbinder (metallische Dichtung mit O-Ring)

Bedienelemente:
rote, blaue, gelbe und schwarze Aluminiumklappe.

Die Flussrichtung ist außerdem durch die Markierung an der Bedienstange erkennbar.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einem pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.

Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten 40 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: total.
Stem: bruchfest.
Seiten-Dichtungen: hochbeständiges PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:
die Serie ASTER gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Agraranlagen.

K201BC10100 K2.1 KIT GASHANDE DN15 AD „U“ TC 3/4”

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -10°C bis 100°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar

SPEZIFISCHE MERKMALE:

Durchgang: gesamt.
Stange: mit sicherem System und verstellbarem Druckring.
Seitenabdichtungen: hochresistentes, reines PTFE.
Obere Abdichtung: DSS4® Dynamic Sealing System (internationales Patent)
4 selbstregulierende konische PTFE-Gleitdichtungen mit dynamischer Dichtung
Ideales System für Anwendungen mit hoher Zykluszahl, Hoch- und Niederdruck.

Einsatzgebiete:
Die DELTA-Serie mit vollem Durchgang wird zur Umleitung des Flusses ohne Unterbrechung verwendet, und die Bedienung erfolgt wie bei einem normalen Ventil.
Sie wird für die Wasserverteilung, industrielle und ziviltechnische Heizungen, Wasser-, Hydraulik- und Pneumatiksysteme für nicht aggressive Flüssigkeiten eingesetzt.
Sie wird als Umleitventil verwendet.

Gewindeenden:
• Standard-Gewinde weiblich nach UNI ISO 7/1 (UNI EN 10226).

Bedienorgane:
Hebel aus Aluminium.
Verfügbare Farben: schwarz.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit elektronisch überwachten pneumatischen Dichtheitsprüfungen getestet.

Durchgang: total. Rote Stahlhebel
Kolben: bruchsicher.
Seiten-Dichtungen: hochfester PTFE.
Obere Abdichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Einsatzbereiche:
Die ASTER-Serie gewährleistet eine gute Leistung in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Landwirtschaftsanlagen.

Gewindeadapter:
• standardmäßig weiblich und männlich nach UNI ISO 228/1.

Bedienelemente:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterventil, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit elektronisch gesteuerten Druckprüfungen getestet.
