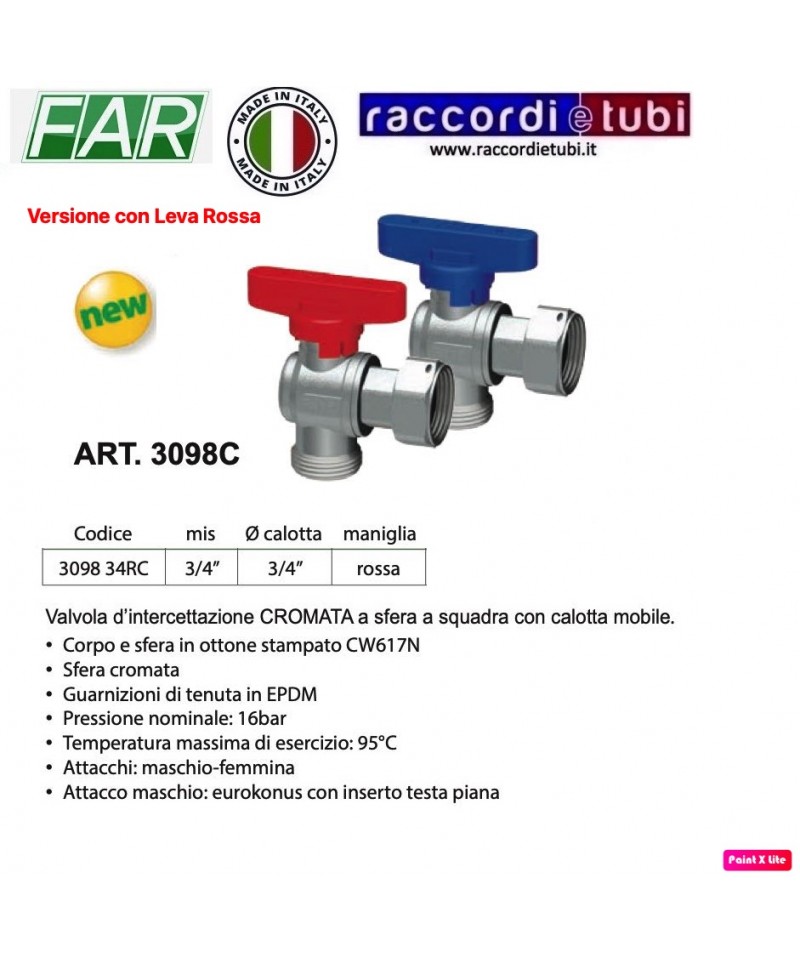

DREHVENTIL FAR SQUADRA 3/4 3098 34RC ROTE GRIFFE

Durchgang: total. Roter Stahlhebel
Ventilstamm: bruchfest.
SeitenDichtungen: hochfester PTFE.
Obere Abdichtung: 3 Dichtungen:
1 PTFE-Ring - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:
Die Serie ASTER gewährleistet gute Leistung in industriellen und privaten Heizsystemen, Wasser-, Pneumatik- und Landwirtschaftsanwendungen.

Gewindeenden:
• serienmäßig mit weiblichem und männlichem Gewinde nach UNI ISO 228/1.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterlingsventil, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit elektronisch gesteuerter Druckprüfung getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: für Gas MOP5 (20)

SPEZIFISCHE EIGENSCHAFTEN:

• Das VENUS Ventil wurde gemäß der Norm EN331 für Kugelhähne für Gas bis zu 2" entworfen.
Durch seine konstruktiven Eigenschaften gewährleistet es eine hohe Betriebssicherheit bei niedrigen und sehr niedrigen Drücken, die für Gasanlagen typisch sind.

Durchlass: total.
Stiel: bruchsicher.
Seiten-Dichtungen: hochfester reiner PTFE.
obere Abdichtung: 4 Dichtungen
1 PTFE-Ring - hoher Druck.
2 konische PTFE-Gleitdichtungen
- mittlerer und niedriger Druck.
1 O-Ring - niedriger Druck.

Anwendungsbereiche:
Die VENUS-Serie wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(ATEX-Richtlinie 94/9/EG Gruppe Kategorie 2).

Gewindeverbindungen:
• Standardmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Hebel Aluminium, Flügel Aluminium, Hebel Stahl, quadratischer Deckel, Straßenanschlussdeckel, plombierbarer Deckel, sicherverschlussfähiger Flügel. Verfügbare Farben: gelb.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden 100% mit einem pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.

VERCHROMTER BRASSHAHN FÜR GAS 1/2X3/4 MF RECHTS MIT DREHSTÜCK

Serie       EUROFLY

Artikel  600000

Absperrklappe aus Messing, mit vollem Durchgang, mit Innengewinde F/F, mit einem Flussregulierungssystem.

EINBAUVENTIL SOFT TURN DN25 F 1” NEUTRAL

"ÄUSSERE TEILE SEPARAT BESTELLEN"

Durchgang: total. Rote Aluminium-Schmetterlingshebel
Stamm: explosionssicher.
Seiten-Dichtungen: hochbeständiges, reines PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die Serie ASTER gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Druckluft- und Landwirtschaftsanlagen.

Gewindeenden:
• Serienmäßig weiblich und männlich nach UNI ISO 228/1 Norm.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterling, RALLENTY Handrad.

oberer Dichtungsring: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische PTFE-Reibungsdichtungen
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Anwendungsbereiche:
Die VENUS-Serie wird besonders für Gasverteilungssysteme der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Richtlinie 94/9/EG Gruppe Kategorie 2).

Gewindeeinsätze:
• standardmäßig weiblich und männlich nach den Normen UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Aluminiumschmetterling, Stahlhebel, quadratische Kappe, Straßensteckdosenkappe, plombierbare Kappe, versiegelbarer Schmetterling. Verfügbare Farben: gelb.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einer elektronisch gesteuerten pneumatischen Dichtheitsprüfung getestet.

Verchromtes Kugelhahn-Ventil mit doppelter beweglicher Kappe
• Gehäuse aus CW617N Messing
• Verchromte Kugel

• Dichtungen aus EPDM
• Nennpressung: 16bar
• Maximale Betriebstemperatur: 95°C • Anschlüsse: innen-innen

oberer Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Reibungsarme konische Dichtungen
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Einsatzbereiche:
Die VENUS-Serie wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit ATEX-Zertifikat verfügbar.
(ATEX-Richtlinie 94/9/CE Gruppe Kategorie 2).

Gewindeköpfe:
• serienmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Bet betätigungsorgan:
Hebel Aluminium, Flügel Aluminium, Hebel Stahl, quadratische Abdeckung, Straßenanschlussabdeckung, plombierbare Abdeckung, flügelversiegelbar. Verfügbare Farben: gelb.

Alle Ventile entsprechen der Richtlinie 97/23/CE und werden zu 100% mit elektronisch gesteuerten Druckprüfungen getestet.

TECHNISCHE MERKMALE:

Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: MOP5

SPEZIFISCHE MERKMALE:

Durchgang: reduziert.
Stange: bruchsicher.
Seiten-Dichtungen: hochfester reines PTFE.
Obere Abdichtung: 4 Dichtungen
1 PTFE-Ring
2 PTFE-Reibungsdichtungen mit konischer Form
selbstjustierend.
1 O-Ring.

Verwendungsbereiche:
Das VENUS ZÄHLERVENTIL wird nach dem Zähler verwendet und bietet die Möglichkeit, an einer Halterung angeschlossen zu werden, und ermöglicht die Druckprüfung über den 1/4” Druckanschluss, der sich unter der Klappe befindet.
Das VENUS ZÄHLERVENTIL erfüllt die Norm 7129, die vorschreibt: "Die Dichtigkeitsprüfung muss vor der Inbetriebnahme der Anlage unter Verwendung des speziellen Druckanschlusses hinter dem Beginnspunkt durchgeführt werden..." und dieser Druckanschluss kann Teil des Absperrventils sein.

Gewindeenden:
• Eingang: Drehgelenk 1"1/4 Zähleranschluss = ISO228
Ausgang: weiblicher Anschluss UNI ISO 7/1 (UNI EN 10226)

Betätigungselemente:
Aluminiumklappe in der standardmäßigen plombierbaren Version oder Version mit Schlüsselsperre mit 25 Codierungen.

• Auf Anfrage ist der Schlüssel Passepartout
oder der Räumungsschlüssel (K031A001) erhältlich.

• Die Dichtungen des Zähleranschlusses sind nicht im Lieferumfang enthalten.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden 100% bei pneumatischer Dichtigkeitsprüfung getestet.

obere Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Trockenreibungsdichtungen
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Anwendungsgebiete:
Die VENUS-Serie wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/EG Gruppe Kategorie 2).

Gewindedurchmesser:
• Standardmäßig mit Innen- und Außengewinde gemäß UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluhebel, Aluminium-Schmetterlingsventil, Hebel

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten 40 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: total.
Ventilstamm: bruchsicher.
Seiten-Dichtungen: hochfester PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die ASTER-Serie bietet gute Leistungen in industriellen und zivilen Heizungsanlagen, in Wasser-, Pneumatik- und Landwirtschaftsanwendungen.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten 10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE-Ventil kombiniert in einem Artikel eine „L“-Baugruppe und ein Kugelventil.

Patenti gefederte Klappe:
einfach zu bedienen.
Knickventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht nah beieinanderliegende Kollektoren und den Einsatz von reduzierten Einbaukästen.
Durchgang:    vollständig.
Stange:    explosionssicher.
Seiten-Dichtungen:
hochfester PTFE.
Oberste Dichtung:
3 Dichtungen.
1 Hochfester PTFE-Ring.
2 Niederdruck-O-Ringe.

Einsatzbereiche:
Das SPACE-Ventil ist geeignet für Heizungsanlagen für Kollektorbatterien.

Größen:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeenden:
• weiblich nach ISO 228/1.
• Achse und Drehgelenk (metallische Dichtung O-Ring)

Betätigungselemente:
rot, blau, gelb und schwarz eloxierte Aluminiumklappe.

Die Flussrichtung kann zudem mittels der Markierung auf der Betätigungsstange erkannt werden.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit pneumatischen Dichtheitsprüfungen mit elektronischer Kontrolle getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten 10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE-Ventil kombiniert in einem Artikel einen "L"-Anschluss und ein Kugelventil.

Patentierte Frontklappe:
einfache Handhabung.
Winkelschelle:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht enge Solarkollektoren und die Verwendung von reduzierten Unterputzdosen.
Durchlass:    vollständig.
Stamm:    explosionsgeschützt.
Seiten-Dichtungen:
hochfestes PTFE.
Obere Dichtung:
3 Dichtungen.
1 hochfestes PTFE-Ring.
2 Niederdruck-O-Ringe.

Einsatzbereiche:
Das SPACE-Ventil ist für Heizungsanlagen für Solarkollektoren geeignet.

Größen:
1/2" - 3/4" – 1"- 1" 1/4.

Gewindeenden:
• weiblich nach Norm ISO 228/1.
• Stutzen und Gelenk (metallische Dichtung O-Ring)

Betätigungselemente:
rote, blaue, gelbe und schwarze Aluminiumklappen.

Die Flussrichtung ist zudem durch die Kennzeichnung am Betätigungsstamm erkennbar.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einer pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.

Durchgang: total. Rotes Stahlhebel
Spindel: bruchsicher.
Seiten-Dichtungen: hochbeständiges PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:
Die ASTER-Serie gewährleistet gute Leistungen in Industrie- und Wohnheizungsanlagen, Wasser-, Pneumatik- und Agrar-Anwendungen.

Gewindeköpfe:
• Standardmäßig weiblich und männlich gemäß UNI ISO 228/1.

Betätigungselemente:
Alulever, Stahlhebel, Aluminium-Schmetterling, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einem elektronisch gesteuerten Druckprüfstand getestet.

Serie EUROFLY

Artikel 600301

Butterfly-Ventil aus Messing, mit vollständigem Durchgang M/F, kurzem Hebel und Flussreguliersystem.
