Serie       EURO-KUGEL

Artikel  1900

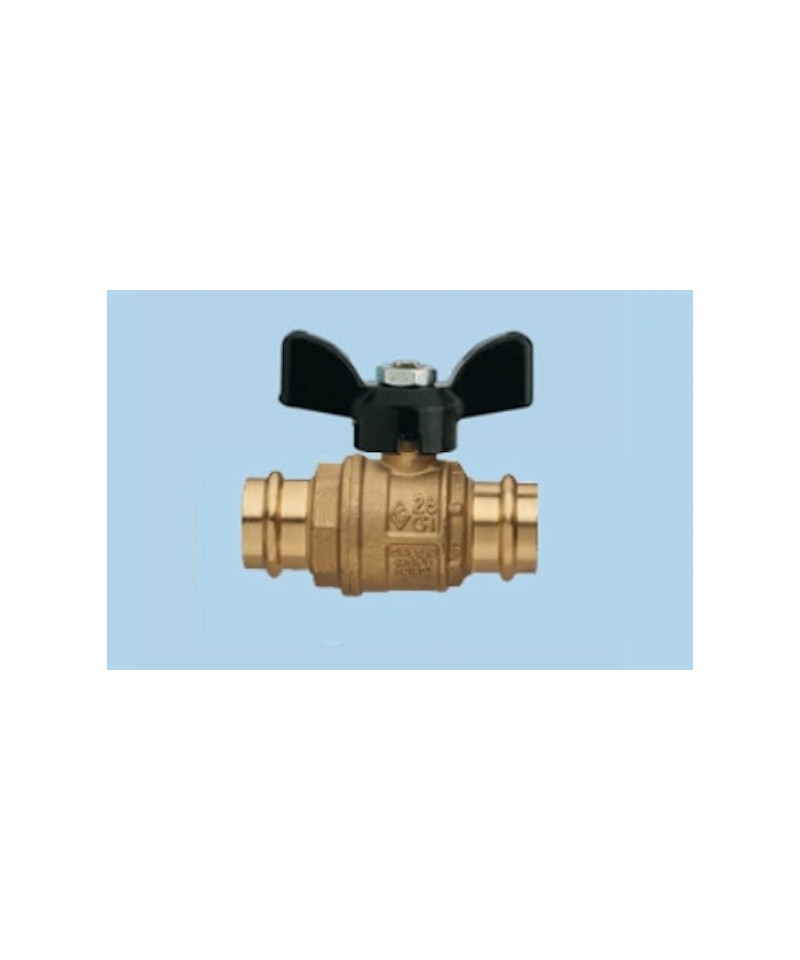

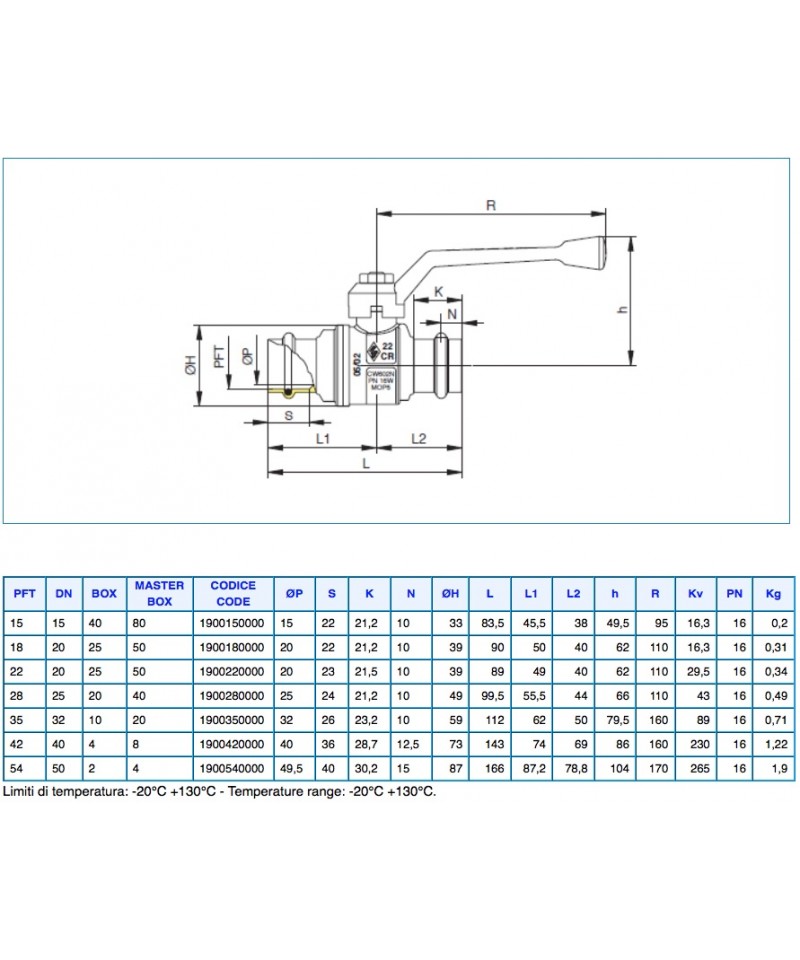

Vollfluss-Kugelventil mit Presse/Presse Anschluss V-Profil, Aluminiumhebel.

Kugelhahn aus verchromtem Messing mit beweglichem Kappen. • Körper und Kugel aus gegossenem Messing CW617N
• Verchromte Kugel
• Dichtungen aus EPDM
• Nenndruck: 16bar
• Maximale Betriebstemperatur: 95°C
• Anschlüsse: männlich-weiblich
• Männlicher Anschluss: Eurokonus mit flacher Kopf-Einsatz


Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis 40 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: insgesamt.
Ventilstängel: bruchsicher.
Seitenabdichtungen: hochfestes PTFE.
Obere Dichtung: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
die ASTER-Serie gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser- und Druckluftsystemen sowie in der Agrartechnik.

Durchgang: total. Rote Aluminium-Schmetterlingshebel
Stamm: explosionssicher.
Seiten-Dichtungen: hochbeständiges, reines PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die Serie ASTER gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Druckluft- und Landwirtschaftsanlagen.

Gewindeenden:
• Serienmäßig weiblich und männlich nach UNI ISO 228/1 Norm.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterling, RALLENTY Handrad.

TECHNISCHE MERKMALE:

Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: MOP5

SPEZIFISCHE MERKMALE:

Durchgang: reduziert.
Stange: bruchsicher.
Seiten-Dichtungen: hochfester reines PTFE.
Obere Abdichtung: 4 Dichtungen
1 PTFE-Ring
2 PTFE-Reibungsdichtungen mit konischer Form
selbstjustierend.
1 O-Ring.

Verwendungsbereiche:
Das VENUS ZÄHLERVENTIL wird nach dem Zähler verwendet und bietet die Möglichkeit, an einer Halterung angeschlossen zu werden, und ermöglicht die Druckprüfung über den 1/4” Druckanschluss, der sich unter der Klappe befindet.
Das VENUS ZÄHLERVENTIL erfüllt die Norm 7129, die vorschreibt: "Die Dichtigkeitsprüfung muss vor der Inbetriebnahme der Anlage unter Verwendung des speziellen Druckanschlusses hinter dem Beginnspunkt durchgeführt werden..." und dieser Druckanschluss kann Teil des Absperrventils sein.

Gewindeenden:
• Eingang: Drehgelenk 1"1/4 Zähleranschluss = ISO228
Ausgang: weiblicher Anschluss UNI ISO 7/1 (UNI EN 10226)

Betätigungselemente:
Aluminiumklappe in der standardmäßigen plombierbaren Version oder Version mit Schlüsselsperre mit 25 Codierungen.

• Auf Anfrage ist der Schlüssel Passepartout
oder der Räumungsschlüssel (K031A001) erhältlich.

• Die Dichtungen des Zähleranschlusses sind nicht im Lieferumfang enthalten.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden 100% bei pneumatischer Dichtigkeitsprüfung getestet.

EUROFLY MÄNNLICH WEIBLICH

Absperrklappe aus Messing, mit vollständigem Durchgang, M/W-Gewinde, mit Flussregelungssystem

Für detailliertere Eigenschaften siehe angehängte PDF

Absperrventil mit Druckanschluss Punto arancio® und Sicherheitsgriff Key Click®

G2 Punto Arancio: Gaszählerventil mit Druckanschluss

Kugelventil für Gaszähler, zertifiziert nach der Norm UNI EN 331, kompakter Griff, der vorne sitzt:


• Druckanschluss Punto Arancio mit doppeltem Sicherheitsventil gegen Leckage
• Key Click-Technologie, die das Ventil abschließbar macht.

Gewinde entsprechen den Normen EN 10226-1 - ISO 228-1.

Gerade, Winkel- oder Bogenversionen mit oder ohne drehbarem Mutter für direkten Anschluss an den Zähler.
Betriebstemperatur -20°C + 60°C. MOP 5.

Hitzebeständigkeit bis 650°C für 30 Minuten.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten 10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE-Ventil kombiniert in einem Artikel einen "L"-Anschluss und ein Kugelventil.

Patentierte Frontklappe:
einfache Handhabung.
Winkelschelle:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht enge Solarkollektoren und die Verwendung von reduzierten Unterputzdosen.
Durchlass:    vollständig.
Stamm:    explosionsgeschützt.
Seiten-Dichtungen:
hochfestes PTFE.
Obere Dichtung:
3 Dichtungen.
1 hochfestes PTFE-Ring.
2 Niederdruck-O-Ringe.

Einsatzbereiche:
Das SPACE-Ventil ist für Heizungsanlagen für Solarkollektoren geeignet.

Größen:
1/2" - 3/4" – 1"- 1" 1/4.

Gewindeenden:
• weiblich nach Norm ISO 228/1.
• Stutzen und Gelenk (metallische Dichtung O-Ring)

Betätigungselemente:
rote, blaue, gelbe und schwarze Aluminiumklappen.

Die Flussrichtung ist zudem durch die Kennzeichnung am Betätigungsstamm erkennbar.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einer pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.

SICHERES GASVENTIL MET/GPL 1/2X1/2 MANN MANN

TECHNISCHE MERKMALE:

Temperaturgrenzen: für Flüssigkeiten von -10°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar (20°C)

SPEZIFISCHE MERKMALE:
• Das MINIBALL-Ventil mit reduziertem Durchfluss ist in einer breiten Palette erhältlich, die eine beträchtliche Vielfalt an Einsätzen ermöglicht, insbesondere dort, wo der Platz begrenzt ist.

Anwendungsbereiche:
Aufgrund des begrenzten Platzes und der Qualität der Verarbeitung wird das MINIBALL hauptsächlich in den sichtbaren Segmenten der Sanitäranlagen, in der Heiztechnik, im Bereich der Druckluft und als Ablassventil für Tanks eingesetzt.

Gewindeverbindungen:
• Standardmäßig mit Innen- und Außengewinde gemäß UNI ISO 228/1. Auf Anfrage sind Innen- und Außengewinde gemäß UNI ISO 7/1 (UNI EN 10226) erhältlich.

Bedienorgane:
Hebel, Schraubendreherausschnitt, verchromter Hebel.
Verfügbare Farben: schwarz und glänzend verchromt.
• Für das Druck-/Temperaturdiagramm siehe Seite 41.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einer pneumatSharesTests mit elektronischer Überwachung getestet.

PN 16.

Nickelbeschichtetes Messing gemäß EN 12165. Gasgewinde, ISO 228/1. Maximale Temperatur 100 °C.

Feder aus Edelstahl AISI 304.

Butterfly-Griff aus blauem Aluminium

PN 16.

Verzinktes Messing gemäß EN 12165. Gasgewinde, ISO 228/1. Maximale Temperatur 100 °C.

Feder aus Edelstahl AISI 304.

Rotel Aluminiumflügelgriff

Serie       EUROFLY

Artikel  600000

Stahlventil, Durchgangsventil mit F/F-Gewinde und Flussregelungssystem.

TECHNISCHE MERKMALE:

Temperaturgrenzen: für Gas von -20°C bis 60°C Druckgrenzen: für Gas MOP5

Stellelemente:
Aluminium-Schmetterlingsventil.
Verfügbare Farben: gelb

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: total (3/4”x3/4”) - reduziert (1/2”x1/2”).
Stem: bruchsicher.
Seitendichtungen: hochfester PTFE.
Obere Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische Reibungsdichtungen aus PTFE
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit elektronisch gesteuerten pneumatischen Dichtheitsprüfungen getestet.

• K4.0 ist ein kompaktes Absperrset
• Allgemeine Absperrung
• Ausgestattet mit einem einbaubaren und inspizierbaren Sandwich-Box
• Die FASTEC® Verbindung ermöglicht bequemes und sicheres Arbeiten
• Die kompakten Abdeckplatten erlauben die Inspektion der Absperrungen
• Das Design der Platten ermöglicht die Sichtinstallation
• Absperrung TOP-ENTRY® abnehmbar mit Soft Turn antiblockierender Kugel®  für einen vollen Durchfluss

EINBAUVENTIL SOFT TURN DN25 F 1” NEUTRAL

"ÄUSSERE TEILE SEPARAT BESTELLEN"
