Artikel-Nr.: 083197
TECHNISCHE EIGENSCHAFTEN:
Temperaturgrenzen: für Flüssigkeiten von -10°C bis 100°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar
DETAILLIERTE EIGENSCHAFTEN:
Durchgang: gesamt.
Spindel: mit verstellbarem Sicherheitsstopfen.
Seitenpackungen: hochbeständiges PTFE.
Obere Abdichtung: DSS4® Dynamic Sealing System (internationales Patent)
4 kegelförmige Reibungsminderungen in PTFE mit automatischer Anpassung zur dynamischen Abdichtung
Ideales System für Anwendungen mit hoher Zyklenzahl, hohem und niedrigem Druck.
Einsatzzwecke:

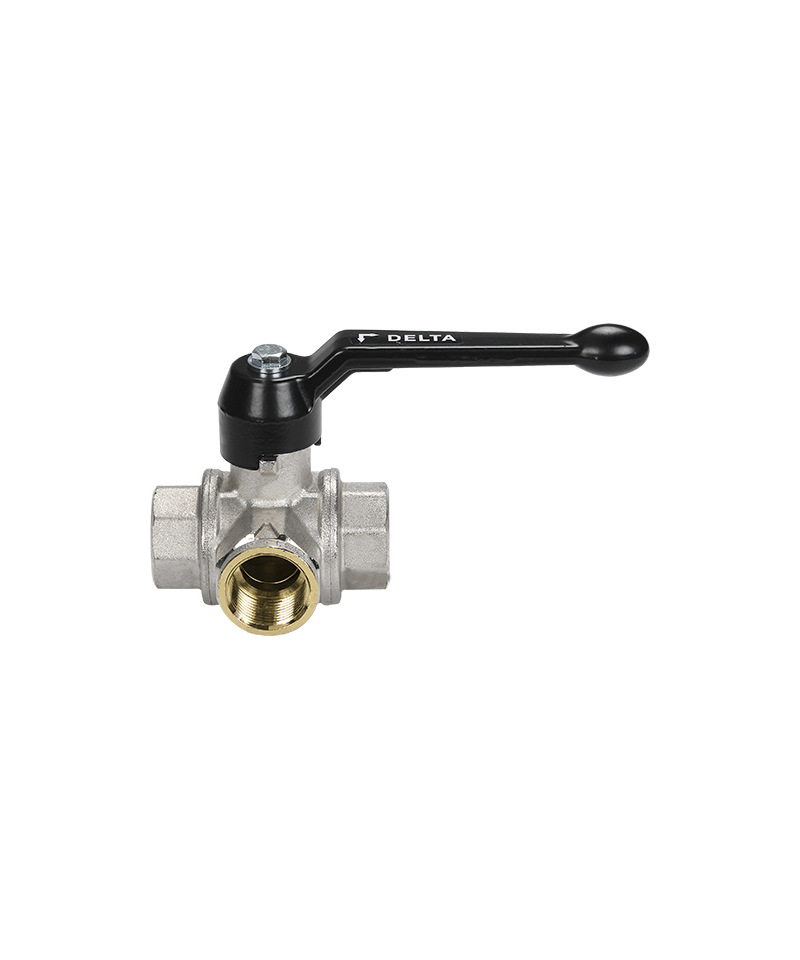

Die DELTA DREIWEGE-VENTIL-Reihe mit vollem Durchgang wird verwendet, um den Fluss ohne Unterbrechung umzuleiten, und die Bedienung erfolgt wie bei einem normalen Ventil.
Es wird für die Wasserverteilung, industrielle und zivile Heizung, Wasserversorgungsanlagen, hydraulische und pneumatische Systeme für nicht aggressive Flüssigkeiten verwendet.
Es wird als Umstellventil eingesetzt.
Gewindespitzen:
• serienmäßig weiblich nach UNI ISO 7/1 (UNI EN 10226).
Bedienelemente:
Aluminiumhebel.
Verfügbare Farben: schwarz.
Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % auf pneumatische Dichtheit mit elektronischer Kontrolle getestet.
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
TECHNISCHE EIGENSCHAFTEN:
Temperaturgrenzen: für Flüssigkeiten von -10°C bis 100°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar
DETAILLIERTE EIGENSCHAFTEN:
Durchgang: gesamt.
Spindel: mit verstellbarem Sicherheitsstopfen.
Seitenpackungen: hochbeständiges PTFE.
Obere Abdichtung: DSS4® Dynamic Sealing System (internationales Patent)
4 kegelförmige Reibungsminderungen in PTFE mit automatischer Anpassung zur dynamischen Abdichtung
Ideales System für Anwendungen mit hoher Zyklenzahl, hohem und niedrigem Druck.
Einsatzzwecke:
Die DELTA DREIWEGE-VENTIL-Reihe mit vollem Durchgang wird verwendet, um den Fluss ohne Unterbrechung umzuleiten, und die Bedienung erfolgt wie bei einem normalen Ventil.
Es wird für die Wasserverteilung, industrielle und zivile Heizung, Wasserversorgungsanlagen, hydraulische und pneumatische Systeme für nicht aggressive Flüssigkeiten verwendet.
Es wird als Umstellventil eingesetzt.
Gewindespitzen:
• serienmäßig weiblich nach UNI ISO 7/1 (UNI EN 10226).
Bedienelemente:
Aluminiumhebel.
Verfügbare Farben: schwarz.
Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % auf pneumatische Dichtheit mit elektronischer Kontrolle getestet.
EUROFLY-Serie
Artikel 600301
Absperrklappe aus Messing, mit vollem Durchgang M/F, kurzer Hebel und Regelungssystem für den Fluss.
Durchgang: total.Rote Aluminium-Flügelhebel
Stängel: bruchsicher.
Seiten-Dichtungen: hochfester PTFE.
Oberer Dichtung: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.
Anwendungsbereiche:
Die Serie ASTER gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Landwirtschaftsanwendungen.
Gewindeenden:
• serienmäßig weiblich und männlich nach UNI ISO 228/1.
Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminiumflügel, RALLENTY Handrad.
Serie EURO-KUGEL
Artikel 1900
Kugelventil mit vollem Durchfluss, mit Pressanschluss/Pressanschluss Profil V, Hebel aus Aluminium.

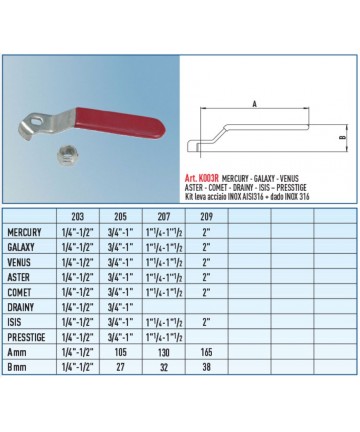

STAINLESS STEEL LEVER 316L FOR VALVES EFFEBI MODEL ASTER
oberer Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische antifriktive Dichtungen aus PTFE
- mittlerer und Niederdruck.
1 O-Ring - Niederdruck.
Verwendungsbereiche:
Die VENUS-Serie wird besonders in Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(Norm ATEX 94/9/EG Gruppe Kategorie 2).
Gewindeadapter:
• Standardmäßig weiblich und männlich nach Norm UNI ISO 7/1 (UNI EN 10226).
Betätigungselemente:
Aluminiumhebel, Aluminium-Mutter, Lev
Serie EUROFLY
Artikel 600301
Butterfly-Ventil aus Messing, mit vollständigem Durchgang M/F, kurzem Hebel und Flussreguliersystem.
EUROFLY MÄNNLICH WEIBLICH
Kugelventil aus Messing, mit vollem Durchgang, M/F-Gewinde, mit Durchflussregelungssystem
Für detailliertere Eigenschaften siehe angehängte PDF
EUROFLY-Serie
Artikel 600001
Butterfly-Ventil aus Messing, mit vollständigem Durchgang F/F, kurzer Hebel und Durchflussregulierungssystem.
Edelstahlhebel 316L für Ventile EFFEBI Modell ASTER
Serie EURO-KUGEL
Artikel 1900
Vollbohrkugelventil mit Pressverbindung/Pressverbindung Profil V, Aluminiumhebel.
Durchgang: total. Rotes Stahlhebel
Ventilstamm: bruchsicher.
Seitendichtungen: hochfestes, reines PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.
Anwendungsbereiche:
Die Serie ASTER gewährleistet gute Leistungen in Industrie- und Wohnheizungsanlagen, Wasser-, Druckluft- und landwirtschaftlichen Systemen.
Gewindeköpfe:
• serienmäßig weiblich und männlich gemäß UNI ISO 228/1.
Bedienorgane:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterling, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.
Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit elektronisch gesteuerter Druckprüfung getestet.
GERADES GASVENTIL MIT HALTER 1/2 ZOLL MÄNNLICH MÄNNLICH
TECHNISCHE EIGENSCHAFTEN:
Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten 10 bar (20°C)
für Gase: MOP5 (FF)
SPEZIFISCHE EIGENSCHAFTEN:
Das SPACE-Ventil kombiniert in einem Artikel einen "L"-Anschluss und ein Kugelventil.
Patentierte Frontklappe:
einfache Handhabung.
Winkelschelle:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht enge Solarkollektoren und die Verwendung von reduzierten Unterputzdosen.
Durchlass: vollständig.
Stamm: explosionsgeschützt.
Seiten-Dichtungen:
hochfestes PTFE.
Obere Dichtung:
3 Dichtungen.
1 hochfestes PTFE-Ring.
2 Niederdruck-O-Ringe.
Einsatzbereiche:
Das SPACE-Ventil ist für Heizungsanlagen für Solarkollektoren geeignet.
Größen:
1/2" - 3/4" – 1"- 1" 1/4.
Gewindeenden:
• weiblich nach Norm ISO 228/1.
• Stutzen und Gelenk (metallische Dichtung O-Ring)
Betätigungselemente:
rote, blaue, gelbe und schwarze Aluminiumklappen.
Die Flussrichtung ist zudem durch die Kennzeichnung am Betätigungsstamm erkennbar.
Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einer pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.
TECHNISCHE EIGENSCHAFTEN:
Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis 25 bar
SPEZIFISCHE EIGENSCHAFTEN:
• Der KOLLEKTOR O hat die gleichen Dichtungseigenschaften wie die Serie ASTER, von der er abgeleitet ist.
Durchgang: total.
Ventilstamm: bruchsicher.
Seiten Dichtungen: hochfester PTFE.
Obere Dichtung: 3 Dichtungen:
1 Ring aus PTFE - hoher Druck.
2 O-Ringe - niedriger Druck.
Anwendungsbereiche:
es ist für Heizungsanlagen für Kollektorbatterien geeignet.
Gewindeadaptierungen:
• serienmäßig mit Innengang gemäß UNI ISO 228/1.
• Schaft und Drehgelenk (metallische Dichtung mit O-Ring).
Bedienelemente:
Aluminium-Schmetterlingsventil.
Verfügbare Farben: schwarz, rot und blau.
Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einer pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.
