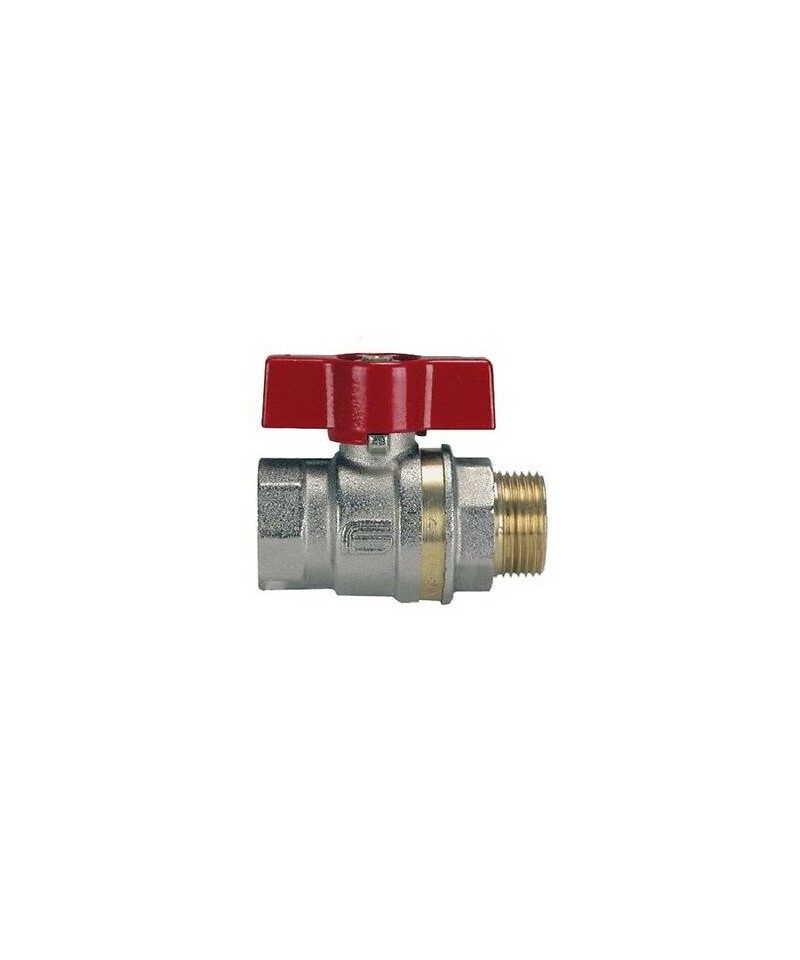

KUGELVENTIL EFFEBI ASTER FARF.1" MF

PN 16.

Verzinktes Messing gemäß EN 12165. Gasgewinde, ISO 228/1. Maximale Temperatur 100 °C.

Feder aus Edelstahl AISI 304.

Rotel Aluminiumflügelgriff

Durchgang: total. Rotes Stahlhebel
Spindel: bruchsicher.
Seiten-Dichtungen: hochbeständiges PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:
Die ASTER-Serie gewährleistet gute Leistungen in Industrie- und Wohnheizungsanlagen, Wasser-, Pneumatik- und Agrar-Anwendungen.

Gewindeköpfe:
• Standardmäßig weiblich und männlich gemäß UNI ISO 228/1.

Betätigungselemente:
Alulever, Stahlhebel, Aluminium-Schmetterling, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einem elektronisch gesteuerten Druckprüfstand getestet.

TECHNISCHE MERKMALE:

Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: MOP5

SPEZIFISCHE MERKMALE:

Durchgang: reduziert.
Stängel: bruchsicher.
Seiten-Dichtungen: hochbeständiges, jungfräuliches PTFE.
Obere Dichtung: 4 Dichtungen
1 PTFE-Ring
2 PTFE-Gleitdichtungen
selbstjustierend.
1 O-Ring.

Einsatzbereiche:
Das VALVOLA VENUS CONTATORE wird nach dem Zähler verwendet und kann an einer Halterung angeschlossen werden. Es ermöglicht die Durchführung des Anlagentests über den Druckanschluss von 1/4”, der sich unter der Drossel befindet.
Das VALVOLA VENUS CONTATORE entspricht der Norm 7129, die vorschreibt: "Der Dichtheitsprüfung muss vor Inbetriebnahme der Anlage unter Verwendung des speziellen Druckanschlusses stromabwärts vom Beginnspunkt...." und dieser Druckanschluss kann Teil des Absperrventils sein.

Gewindeenden:
• Eingang: Drehgelenk 1"1/4 Zähleranschluss = ISO228
Ausgang: weiblicher Anschluss UNI ISO 7/1 (UNI EN 10226)

Betätigungselemente:
Aluminium-Drosselventil in der standardmäßigen plombierbaren Version oder in der Version mit Schlüsselverriegelung mit 25 Kodierungen.

• Auf Anfrage erhältlich: der Passepartout-Schlüssel
oder der Morositätsschlüssel (K031A001).

• Die Dichtungen des Zähleranschlusses sind nicht enthalten.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit pneumatischer Dichtheitsprüfung getestet.

VERLÄNGERUNG DIAMETER 1" AUS MESSING FÜR VALVE SPACE 90°

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Gas von -20°C bis 60°C Druckgrenzen: für Gas MOP5

Bedienelemente:
Aluminium-Schmetterlingsventil.
Verfügbare Farben: Gelb

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: total (3/4”x3/4”) - reduziert (1/2”x1/2”).
Spindel: bruchsicher.
Seitendichtungen: hochfester PTFE.
Oberste Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Schnurdichtungen - Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einem elektronisch kontrollierten Dichtheitsprüfstand getestet.

Merkmale

• Abziehbares Kugelventil, mit Messingkörper und Top Entry, konform mit der Norm DIN EN 13828, mit leichter Betätigung "Soft Turn", komplett mit inspizierbarem Gehäuse.
• Schließen und Öffnen durch Betätigung des Griffs oder durch Vorbereitung mit Motor E104.
• Manuell öffnende Abdeckplatte mit magnetischer Verriegelung, erhältlich in vier Ausführungen.

Einsatzbereich

• Für kaltes und warmes Trinkwasser
• Sanitäranlagen

MINI KUGELVENTIL MÄNNLICH WEIBLICH D.3/8X3/8' AUS BRASS

obere Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Reibungsdichtungen
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Anwendungsbereiche:
Die VENUS-Serie wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/CE Gruppe Kategorie 2).

Gewindespitzen:
• standardmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Aluminiumhebel, Aluminium-Schmetterling, Hebe

EUROFLY MÄNNLICH WEIBLICH

Absperrklappe aus Messing, mit vollständigem Durchgang, M/W-Gewinde, mit Flussregelungssystem

Für detailliertere Eigenschaften siehe angehängte PDF

VERCHROMTER BRASSHAHN FÜR GAS 1/2X3/4 MF RECHTS MIT DREHSTÜCK

Serie       EURO-KUGEL

Artikel  1900

Vollbohrkugelventil mit Pressverbindung/Pressverbindung Profil V, Aluminiumhebel.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis 25 bar

SPEZIFISCHE EIGENSCHAFTEN:

• Der KOLLEKTOR O hat die gleichen Dichteigenschaften wie die Serie ASTER, von der er abstammt.

Durchgang: total.
Stiel: bruchsicher.
Seitenabdichtungen: hochfester reiner PTFE.
Obere Abdichtung: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.

Einsatzbereiche:
Sie ist in Heizungsanlagen für Kollektorbatterien vorgesehen.

Gewindeenden:
• für weibliche Anschlüsse nach UNI ISO 228/1.
• Schwanz und Drehgelenk (metallische Dichtung O-Ring).

Bedienelemente:
Aluminium-Butterfly.
Verfügbare Farben: schwarz, rot und blau.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einem elektronisch gesteuerten Dichtheitsprüfungstest getestet.
