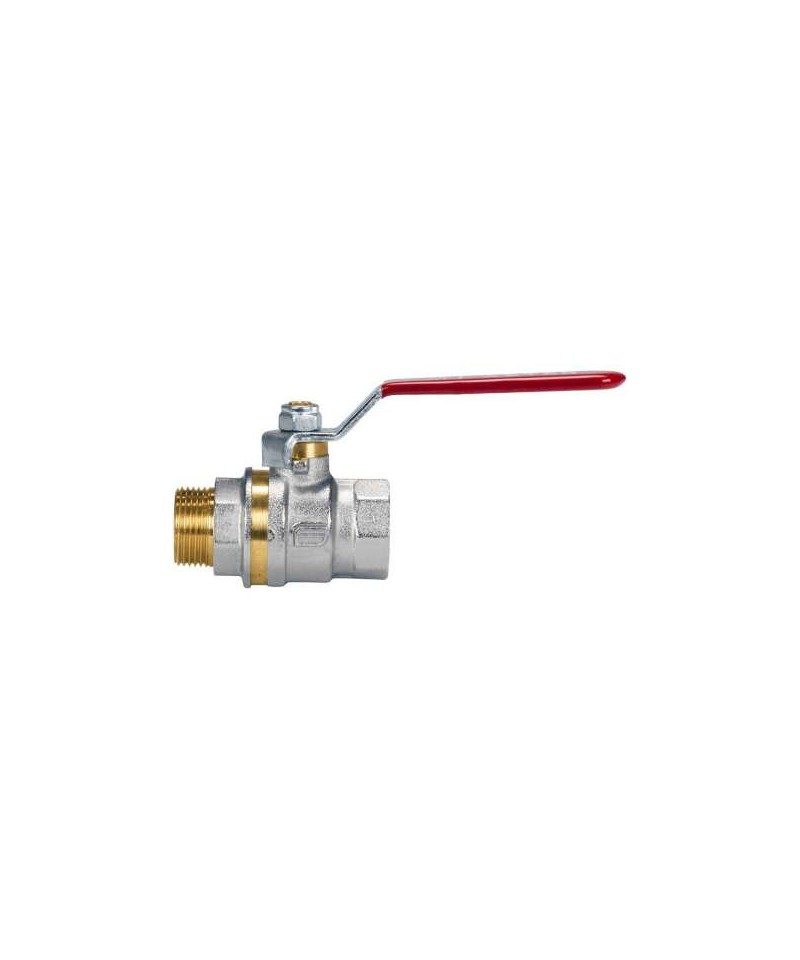

KUGELVENTIL EFFEBI ASTER 1.1/4 MF

Serie       EURO-KUGEL

Artikel  1900

Vollport Ventil mit Pressanschluss/Pressanschluss Profil V, Hebel aus Aluminium.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten    10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFIKATIONEN:

Das SPACE-Ventil vereint in einem Artikel ein „L“-Fittings und ein Kugelventil.

Patented Front Butterfly:
einfache Handhabung.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht enge Kollektoresanordnungen und die Verwendung von kompakten Einbaukästen.
Durchgang:    vollständig.
Stamm:    explosionsgeschützt.
Seiten-Dichtungen:
hochbeständiges PTFE.
Obere Dichtung:
3 Dichtungen.
1 hochbeständiger PTFE-Ring.
2 Niederdruck-O-Ringe.

Verwendungsbereiche:
Das SPACE-Ventil ist für Heizungsanlagen für Kollektionen geeignet.

Größen:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeverbindungen:
• weiblich nach ISO 228/1.
• Schenkel und Überwurf (metallische Dichtung mit O-Ring)

Bedienelemente:
rote, blaue, gelbe und schwarze Aluminiumklappen.

Die Flussrichtung ist zudem an der Markierung auf dem Steuerstamm erkennbar.

Alle Ventile entsprechen der Richtlinie 97/23/CE und werden zu 100 % mit einem elektronisch gesteuerten Dichtheitsprüfung getestet.

obere Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Reibungsdichtungen
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Anwendungsbereiche:
Die VENUS-Serie wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/CE Gruppe Kategorie 2).

Gewindespitzen:
• standardmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Aluminiumhebel, Aluminium-Schmetterling, Hebe

Durchgang: total. Rote Aluminium-Handkurbel
Kolben: bruchsicher.
Seitenabdichtungen: hochfester PTFE.
Obere Dichtungen: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die ASTER-Serie garantiert gute Leistung in industriellen und zivilen Heizungsanlagen, Wasser-, Druckluft- und landwirtschaftlichen Systemen.

Gewindeenden:
• Standardmäßig weiblich und männlich nach UNI ISO 228/1.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminiumklappe, RALLENTY-Handrad.

Durchgang: total. Roter Stahlhebel
Gewinde: bruchfest.
Seiten-Dichtungen: hochtemperaturbeständiges PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Verwendungsbereiche:
Die ASTER-Serie gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Druckluft- und Agraranlagen.

Gewindedurchführungen:
• Standard weiblich und männlich nach UNI ISO 228/1.

Bedienelemente:
Aluminiumhebel, Stahlhebel, Aluminiumflügel, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einer pneumatischen Leckageprüfung unter elektronischer Kontrolle getestet.

oberer Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Reibungsarme konische Dichtungen
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Einsatzbereiche:
Die VENUS-Serie wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit ATEX-Zertifikat verfügbar.
(ATEX-Richtlinie 94/9/CE Gruppe Kategorie 2).

Gewindeköpfe:
• serienmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Bet betätigungsorgan:
Hebel Aluminium, Flügel Aluminium, Hebel Stahl, quadratische Abdeckung, Straßenanschlussabdeckung, plombierbare Abdeckung, flügelversiegelbar. Verfügbare Farben: gelb.

Alle Ventile entsprechen der Richtlinie 97/23/CE und werden zu 100% mit elektronisch gesteuerten Druckprüfungen getestet.

Obere Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische PTFE-Gleitdichtungen - Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Anwendungsbereiche:
Die VENUS-Serie wird besonders in Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/EG Gruppe Kategorie 2).

Gewindeenden:
• Standardmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Aluminiumflügel, lev

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: für Gas MOP5 (20)

SPEZIFISCHE EIGENSCHAFTEN:

• Das VENUS Ventil wurde gemäß der Norm EN331 für Kugelhähne für Gas bis zu 2" entworfen.
Durch seine konstruktiven Eigenschaften gewährleistet es eine hohe Betriebssicherheit bei niedrigen und sehr niedrigen Drücken, die für Gasanlagen typisch sind.

Durchlass: total.
Stiel: bruchsicher.
Seiten-Dichtungen: hochfester reiner PTFE.
obere Abdichtung: 4 Dichtungen
1 PTFE-Ring - hoher Druck.
2 konische PTFE-Gleitdichtungen
- mittlerer und niedriger Druck.
1 O-Ring - niedriger Druck.

Anwendungsbereiche:
Die VENUS-Serie wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(ATEX-Richtlinie 94/9/EG Gruppe Kategorie 2).

Gewindeverbindungen:
• Standardmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Hebel Aluminium, Flügel Aluminium, Hebel Stahl, quadratischer Deckel, Straßenanschlussdeckel, plombierbarer Deckel, sicherverschlussfähiger Flügel. Verfügbare Farben: gelb.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden 100% mit einem pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.

oberer Dichtungsring: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische PTFE-Gleitringe - mittlerer und Niederdruck.
1 O-Ring - Niederdruck.

Anwendungsbereiche:
Die Serie VENUS wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/EG Kategorie Gruppe 2).

Gewindeenden:
• serienmäßig mit weiblichem und männlichem Gewinde nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Aluminiumflügel, Hebel

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis 25 bar

SPEZIFISCHE EIGENSCHAFTEN:

• Der KOLLEKTOR O hat die gleichen Dichteigenschaften wie die Serie ASTER, von der er abstammt.

Durchgang: total.
Stiel: bruchsicher.
Seitenabdichtungen: hochfester reiner PTFE.
Obere Abdichtung: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.

Einsatzbereiche:
Sie ist in Heizungsanlagen für Kollektorbatterien vorgesehen.

Gewindeenden:
• für weibliche Anschlüsse nach UNI ISO 228/1.
• Schwanz und Drehgelenk (metallische Dichtung O-Ring).

Bedienelemente:
Aluminium-Butterfly.
Verfügbare Farben: schwarz, rot und blau.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einem elektronisch gesteuerten Dichtheitsprüfungstest getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten    10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE-Ventil kombiniert in einem Artikel ein "L"-Fitting und ein Kugelventil.

Patented Frontklappe:
einfach zu bedienen.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht enge Kollektoranordnungen und die Verwendung von kompakten Unterputzkästen.
Durchgang:    gesamt.
Stängel:    explosionsgeschützt.
Seiten-Dichtungen:
hochbeständiges PTFE.
Obere Dichtung:
3 Dichtungen.
1 Dichtungsring aus hochbeständigem PTFE.
2 Niederdruck-O-Ringe.

Anwendungsbereiche:
Das SPACE-Ventil ist für Heizungsanlagen in Kollektoranordnungen geeignet.

Maße:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeenden:
• weiblich gemäß ISO 228/1.
• Übergang und Gelenk (metallische Dichtungsstelle O-Ring)

Bedienelemente:
rote, blaue, gelbe und schwarze Aluminiumklappen.

Die Fließrichtung ist außerdem durch die Markierung am Betätigungshahn erkennbar.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einem elektronisch gesteuerten Dichtheitstest geprüft.

VERCHROMIERTER MESSINGHAHN FÜR GAS 1/2X1/2 MF QUADRAT MIT DREHGRIFF

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -10°C bis 100°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: gesamt.
Kolben: mit einstellbarem, sicherem Stopfen-System.
Seiten-Dichtungen: hochfester, reines PTFE.
Obere Dichtung: DSS4® Dynamic Sealing System (internationales Patent)
4 reibungsarme konische Dichtungen aus PTFE mit automatischer Einstellungsdynamik
Ideales System für Anwendungen mit hoher Zyklenanzahl, hohem und niedrigem Druck.

Anwendungsbereiche:
Die DELTA Serie mit vollem Durchgang wird für die Umleitung des Flusses ohne Unterbrechung verwendet, und die Bedienung erfolgt wie bei einem normalen Ventil.
Sie wird für die Wasserverteilung, industrielle und zivile Heizung, Wasserversorgungs-, hydraulische und pneumatische Systeme für nicht aggressive Flüssigkeiten verwendet.
Sie wird als Umleitungsventil verwendet.

Gewindeenden:
• Standardschraubgewinde nach UNI ISO 7/1 (UNI EN 10226).

Betätigungsorgane:
Hebel aus Aluminium.
Verfügbare Farben: schwarz.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit pneumatischen Dichtheitsprüfungen unter elektronischer Kontrolle getestet.

Durchgang: total.Rote Aluminium-Flügelhebel
Stängel: bruchsicher.
Seiten-Dichtungen: hochfester PTFE.
Oberer Dichtung: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die Serie ASTER gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Landwirtschaftsanwendungen.

Gewindeenden:
• serienmäßig weiblich und männlich nach UNI ISO 228/1.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminiumflügel, RALLENTY Handrad.

Durchgang: total. Rote Aluminium-Batteriearmatur
Ventilstamm: bruchsicher.
Seiten-Dichtungen: hochfestes PTFE.
Obere Dichtung: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.

Einsatzgebiete:
Die Serie ASTER garantiert gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Agraranlagen.

Gewindeenden:
• serienmäßig mit weiblichen und männlichen Anschlüssen nach UNI ISO 228/1.

Bedienelemente:
Aluminiumhebel, Stahlhebel, Aluminium-Batteriearmatur, RALLENTY Handrad.
