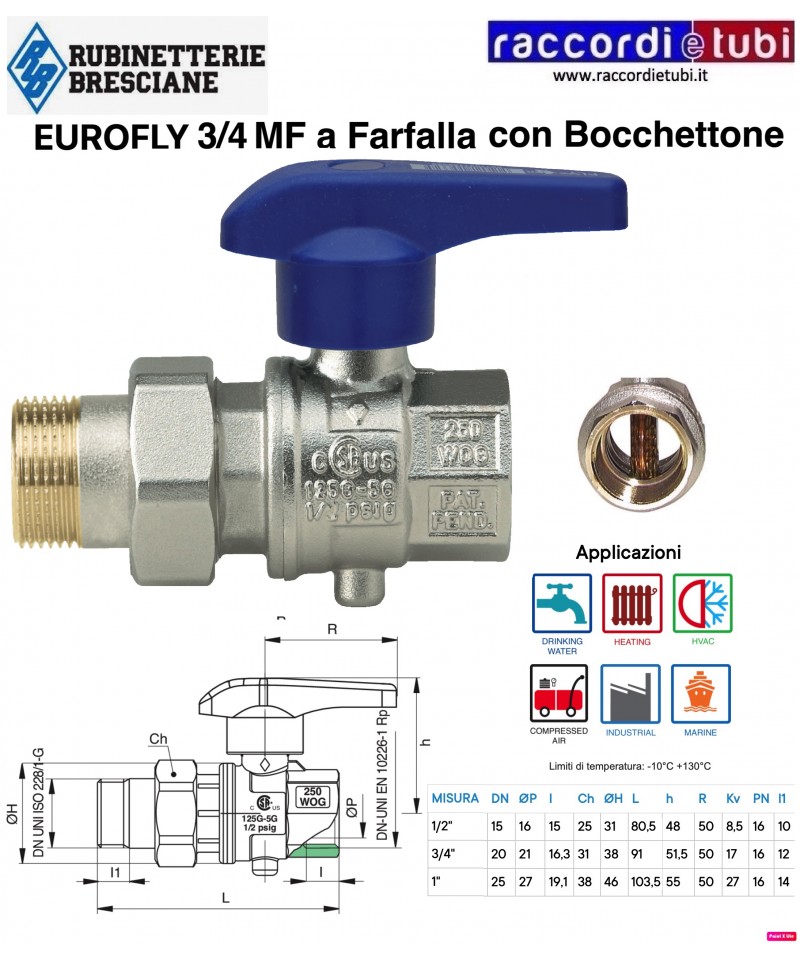

VENTIL EUROFLY 3/4 MF MIT ANSCHLUSS 60050004

STAINLESS STEEL LEVER 316L FOR VALVES EFFEBI MODEL ASTER

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten    10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

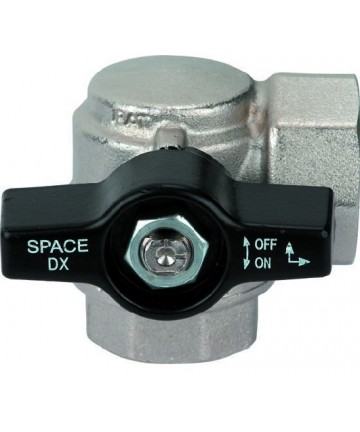

Das SPACE-Ventil vereint in einem Artikel ein "L"-Formstück und ein Kugelventil.

Patentierte Frontklappe:
einfach zu bedienen.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht enge Sammlerbatterien und die Verwendung reduzierter Einbaukästen.
Durchgang:    vollständig.
Stängel:    bruchsicher.
Seiten-Dichtungen:
hochfester PTFE.
Obere Dichtung:
3 Dichtungen.
1 hochfester PTFE-Ring.
2 Niederdruck-O-Ringe.

Einsatzgebiete:
Das SPACE-Ventil ist in Heizungsanlagen für Sammlerbatterien geeignet.

Größen:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindespitzen:
• weiblich nach ISO 228/1.
• Tülle und Drehgewinde (metallische Dichtung mit O-Ring)

Betriebsorgane:
rotes, blaues, gelbes und schwarzes Aluminium-Geschloss.

Die Flussrichtung ist außerdem an der Markierung auf dem Betätigungssäule erkennbar.

EUROFLY MANN-FRAU

Kugelhahn aus Messing, mit vollem Durchgang, M/F-Gewinde, mit Durchflussreguliersystem

Für detailliertere Eigenschaften siehe beigefügtes PDF

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten: 10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHEN EIGENSCHAFTEN:

Das SPACE Ventil vereint in einem einzigen Artikel ein "L"-Fitting und ein Kugelventil.

Patentierte Frontklappe:
einfach zu bedienen.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht nahe beieinander liegende Kollektoren und die Verwendung von kompakten Einbaukästen.
Durchgang:    vollständig.
Stange:    explosionsgeschützt.
Seiten-Dichtungen:
Hochfester PTFE.
Obere Dichtung:
3 Dichtungen.
1 Hochfester PTFE-Ring.
2 Niederdruck-O-Ringe.

Anwendungsbereiche:
Das SPACE Ventil ist für Heizungsanlagen zu den Kollektoren geeignet.

Maße:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeverbindungen:
• weiblich gemäß ISO 228/1.
• Schaft und Drehriegel (metallische Dichtung O-Ring)

Betätigungselemente:
rotes, blaues, gelbes und schwarzes Aluminiumklappenschau.

Die Flussrichtung ist zudem durch die Markierung am Betätigungsschaft erkennbar.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einem elektronisch gesteuerten pneumatischen Dichtheitsprüfung getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten    von -10°C bis 100°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar

DETAILLIERTE EIGENSCHAFTEN:

Durchgang: gesamt.
Spindel: mit verstellbarem Sicherheitsstopfen.
Seitenpackungen: hochbeständiges PTFE.
Obere Abdichtung: DSS4® Dynamic Sealing System (internationales Patent)
4 kegelförmige Reibungsminderungen in PTFE mit automatischer Anpassung zur dynamischen Abdichtung
Ideales System für Anwendungen mit hoher Zyklenzahl, hohem und niedrigem Druck.

Einsatzzwecke:
Die DELTA DREIWEGE-VENTIL-Reihe mit vollem Durchgang wird verwendet, um den Fluss ohne Unterbrechung umzuleiten, und die Bedienung erfolgt wie bei einem normalen Ventil.
Es wird für die Wasserverteilung, industrielle und zivile Heizung, Wasserversorgungsanlagen, hydraulische und pneumatische Systeme für nicht aggressive Flüssigkeiten verwendet.
Es wird als Umstellventil eingesetzt.

Gewindespitzen:
• serienmäßig weiblich nach UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Aluminiumhebel.
Verfügbare Farben: schwarz.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % auf pneumatische Dichtheit mit elektronischer Kontrolle getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis 25 bar

SPEZIFISCHE EIGENSCHAFTEN:

• Der KOLLEKTOR O hat die gleichen Dichteigenschaften wie die Serie ASTER, von der er abstammt.

Durchgang: total.
Stiel: bruchsicher.
Seitenabdichtungen: hochfester reiner PTFE.
Obere Abdichtung: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.

Einsatzbereiche:
Sie ist in Heizungsanlagen für Kollektorbatterien vorgesehen.

Gewindeenden:
• für weibliche Anschlüsse nach UNI ISO 228/1.
• Schwanz und Drehgelenk (metallische Dichtung O-Ring).

Bedienelemente:
Aluminium-Butterfly.
Verfügbare Farben: schwarz, rot und blau.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einem elektronisch gesteuerten Dichtheitsprüfungstest getestet.

GASVENTIL FÜR ERDGAS/LPG MIT TRIPLER SICHERHEIT 1/2 MM

Durchgang: total. Rote Aluminium-Schmetterlingshebel
Kolben: bruchsicher.
Seitendichtungen: hochfester PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Einsatzfelder:
Die ASTER-Serie garantiert gute Leistung in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Landwirtschaftsanlagen.

Gewindedenden:
• serienmäßig weiblich und männlich nach den Normen UNI ISO 228/1.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterling, RALLENTY-Handrad.

EINBAUVENTIL SOFT TURN DN20 F 3/4” NEUTRAL

"ÄUSSERE TEILE SEPARAT BESTELLEN"

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten 40 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: insgesamt.
Spindel: bruchfest.
Seiten-Dichtungen: hochfester PTFE.
Oberdichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die ASTER-Serie garantiert gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Landwirtschaftsanwendungen.

Serie       EURO-SFER

Artikel  1900

Kugelventil mit vollem Durchgang, mit Pressanschluss/Pressanschluss Profil V, Hebel aus Aluminium.

Serie       EUROFLY

Artikel  600000

Absperrventil aus Messing, mit vollem Durchgang, Gewinde M/M, mit Flussregulierungssystem.

Durchgang: total. Rote Aluminium-Handkurbel
Kolben: bruchsicher.
Seitenabdichtungen: hochfester PTFE.
Obere Dichtungen: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die ASTER-Serie garantiert gute Leistung in industriellen und zivilen Heizungsanlagen, Wasser-, Druckluft- und landwirtschaftlichen Systemen.

Gewindeenden:
• Standardmäßig weiblich und männlich nach UNI ISO 228/1.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminiumklappe, RALLENTY-Handrad.

oberer Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Reibungsarme konische Dichtungen
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Einsatzbereiche:
Die VENUS-Serie wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit ATEX-Zertifikat verfügbar.
(ATEX-Richtlinie 94/9/CE Gruppe Kategorie 2).

Gewindeköpfe:
• serienmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Bet betätigungsorgan:
Hebel Aluminium, Flügel Aluminium, Hebel Stahl, quadratische Abdeckung, Straßenanschlussabdeckung, plombierbare Abdeckung, flügelversiegelbar. Verfügbare Farben: gelb.

Alle Ventile entsprechen der Richtlinie 97/23/CE und werden zu 100% mit elektronisch gesteuerten Druckprüfungen getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Gas von -20°C bis 60°C Druckgrenzen: für Gas MOP5

Bedienelemente:
Aluminium-Schmetterlingsventil.
Verfügbare Farben: Gelb

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: total (3/4”x3/4”) - reduziert (1/2”x1/2”).
Spindel: bruchsicher.
Seitendichtungen: hochfester PTFE.
Oberste Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Schnurdichtungen - Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einem elektronisch kontrollierten Dichtheitsprüfstand getestet.
