Serie       EURO-KUGEL

Artikel  1900

Vollbohrkugelventil mit Pressverbindung/Pressverbindung Profil V, Aluminiumhebel.

Serie       EUROFLY

Artikel  600000

Absperrklappe aus Messing, mit vollem Durchgang, mit Innengewinde F/F, mit einem Flussregulierungssystem.

Serie       EUROFLY

Artikel  600000

Stahlventil, Durchgangsventil mit F/F-Gewinde und Flussregelungssystem.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten    10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE-Ventil kombiniert in einem Artikel ein "L"-Fitting und ein Kugelventil.

Patented Frontklappe:
einfach zu bedienen.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht enge Kollektoranordnungen und die Verwendung von kompakten Unterputzkästen.
Durchgang:    gesamt.
Stängel:    explosionsgeschützt.
Seiten-Dichtungen:
hochbeständiges PTFE.
Obere Dichtung:
3 Dichtungen.
1 Dichtungsring aus hochbeständigem PTFE.
2 Niederdruck-O-Ringe.

Anwendungsbereiche:
Das SPACE-Ventil ist für Heizungsanlagen in Kollektoranordnungen geeignet.

Maße:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeenden:
• weiblich gemäß ISO 228/1.
• Übergang und Gelenk (metallische Dichtungsstelle O-Ring)

Bedienelemente:
rote, blaue, gelbe und schwarze Aluminiumklappen.

Die Fließrichtung ist außerdem durch die Markierung am Betätigungshahn erkennbar.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einem elektronisch gesteuerten Dichtheitstest geprüft.

Durchgang: total. Rote Aluminium-Schmetterlingshebel
Stamm: explosionssicher.
Seiten-Dichtungen: hochbeständiges, reines PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:

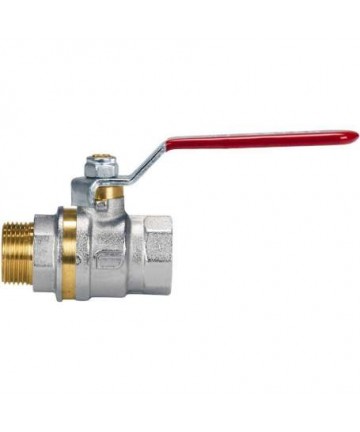

Die Serie ASTER gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Druckluft- und Landwirtschaftsanlagen.

Gewindeenden:
• Serienmäßig weiblich und männlich nach UNI ISO 228/1 Norm.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterling, RALLENTY Handrad.

Absperrventil mit Druckanschluss Punto arancio® und Sicherheitsgriff Key Click®

G2 Punto Arancio: Gaszählerventil mit Druckanschluss

Kugelventil für Gaszähler, zertifiziert nach der Norm UNI EN 331, kompakter Griff, der vorne sitzt:


• Druckanschluss Punto Arancio mit doppeltem Sicherheitsventil gegen Leckage
• Key Click-Technologie, die das Ventil abschließbar macht.

Gewinde entsprechen den Normen EN 10226-1 - ISO 228-1.

Gerade, Winkel- oder Bogenversionen mit oder ohne drehbarem Mutter für direkten Anschluss an den Zähler.
Betriebstemperatur -20°C + 60°C. MOP 5.

Hitzebeständigkeit bis 650°C für 30 Minuten.

Durchgang: total. Roter Stahlhebel
Ventilstahl: bruchsicher.
Seitenabdichtungen: hochfester PTFE, jungfräulich.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Einsatzbereiche:
Die ASTER-Serie gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Landwirtschaftsanlagen.

Gewindeenden:
• Standardmäßig weiblich und männlich nach UNI ISO 228/1.

Bedienelemente:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterlingsventil, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit elektronisch gesteuerten Druckprüfungen getestet.

Oberdichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische Anti-Reibungs-Dichtungen aus PTFE
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Einsatzgebiete:
Die VENUS-Serie wird besonders für Gasanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/EG Gruppe Kategorie 2).

Gewindedurchführungen:
• serienmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Hebel Aluminium, Schmetterling Aluminium, Hebel

MINI-KUGELVENTIL MÄNNLICH WEIBLICH D.1/2X1/2 AUSMESSING

R4 - VENTIL MIT SCHNELLVERBINDUNG AM FLEXIBLEN SCHLACHT

DIN-EN15069 VERSION FÜR FLEXIBLE SCHLÄUCHE DIN-EN14800

DIAMERTISCH AUS SCHWEREM BRASS PN16

TECHNISCHE MERKMALE:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten 10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE MERKMALE:

Das SPACE-Ventil vereint in einem einzigen Artikel ein "L"-Fitting und ein Kugelventil.

Patentierte Frontklappe:
einfache Handhabung.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht nah beieinander liegende Kollektoren und die Verwendung von reduzierten Einbauboxen.
Durchgang:    gesamt.
Stangensystem:    schlagfest.
Seiten-Dichtungen:
hochfester PTFE.
Obere Dichtung:
3 Dichtungen.
1 hochfester PTFE-Ring.
2 Niederdruck-O-Ringe.

Verwendungsbereiche:
Das SPACE-Ventil ist für Heizungsanlagen geeignet, um Kollektorbatterien zu verbinden.

Größen:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeenden:
• weiblich gemäß ISO 228/1.
• Gabel und Draht (metallische Dichtung O-Ring)

Betätigungselemente:
roter, blauer, gelber und schwarzer Aluminiumflügel.

Die Fließrichtung ist zudem durch die Markierung am Betätigungsschaft erkennbar.

Alle Ventile entsprechen der Richtlinie 97/23/CE und werden zu 100% mit einem pneumatischen Dichtheitstest unter elektronischer Kontrolle geprüft.

Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten 40 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: total.
Stem: bruchfest.
Seiten-Dichtungen: hochbeständiges PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:
die Serie ASTER gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Agraranlagen.

Serie EUROFLY

Artikel 600500

Absperrventil aus Messing mit Anschluss, mit vollem Durchgang M/F und kurzer Hebel sowie Flussreguliersystem

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Fluide von -10°C bis 100°C
Druckgrenzen: für Fluide bis maximal 10 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: total.
Ventilstamm: mit einstellbarem Sicherheits-Premistop-System.
Seiten-Dichtungen: hoch resistentes PTFE.
Obere Dichtung: DSS4® Dynamic Sealing System (internationale Patente)
4 selbstregelnde PTFE-Kegelzylinder-Dichtungen mit dynamischer Dichtheit
Ideales System für Anwendungen mit hoher Zyklenzahl, hohem und niedrigem Druck.

Einsatzbereiche:
Die DELTA-Serie mit drei Wegen und totalem Durchgang wird verwendet, um den Fluss ohne Unterbrechung umzuleiten, und die Betätigung erfolgt wie bei einem normalen Ventil.
Sie wird für Wasserverteilung, industrielle und zivile Heizungen, Wasserversorgungsanlagen, hydraulische und pneumatische Systeme für nicht aggressive Medien eingesetzt.
Sie wird als Umstellventil verwendet.

Gewindeenden:
• Standardmäßig mit weiblichem Anschluss nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel.
Verfügbare Farben: schwarz.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einer elektronisch gesteuerten pneumatischen Dichtheitsprüfung getestet.

EUROFLY-Serie

Artikel 600500

Butterfly-Ventil aus Messing mit Anschluss, mit vollflächigem M/F-Durchgang, kurzer Hebel und Flussregelungssystem
